Стенд форсунок, саморобний. Частина 1.

Анотація
Авоську поставили на хід і викотили, а тим часом кореш (він же моїмавтом займається), взяв перерву для встановлення газу на свій авто (велика ймовірність, що на мою теж поставимо).
І почалися дії з промиванням його форсунок (замочити, відмочити, попшикати і т.П.) ... Стукнуло в голову — приготувати електронно цюсправу, звичайно, без механіки не обійтися, але тим не менш…
Заодно настане час — і мої форсунки почистити, на СТО брали врайоні 6-7 у.О., за штуку, роки два назад (коли возив авосечні, 8штук, у сумі трохи більше 50 у.О. Цей процес).
Справа не в грошах, як СТО чистить - хер його знає, довіряй алеперевіряй :)
Якраз днями замовив собі осцилограф+генератор, і купа дрібниці увигляді кварцу, з'єднувачів різних, світлодіодів тощо, чудоваможливість зробити щось корисне :)

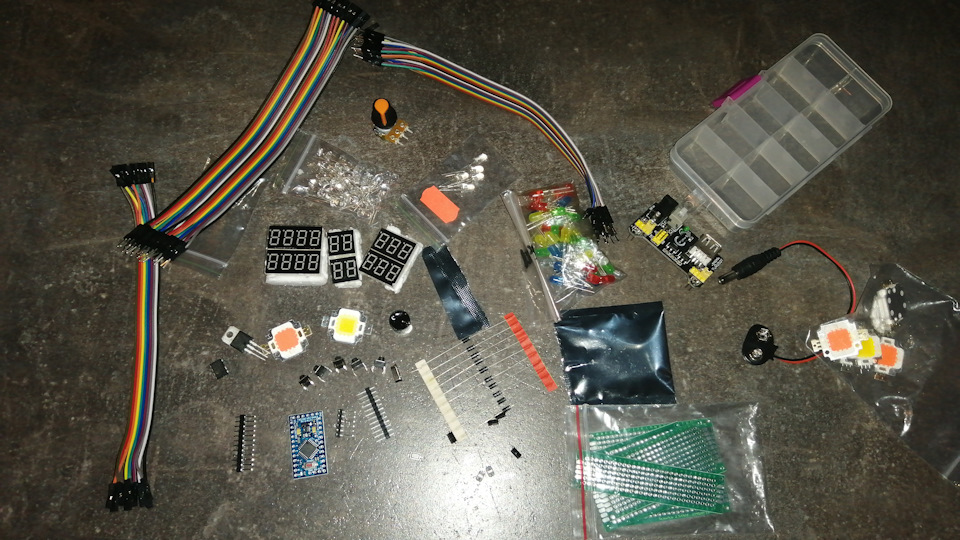

Мої ніштяки, в сумі 23-24 у.О.Всякого

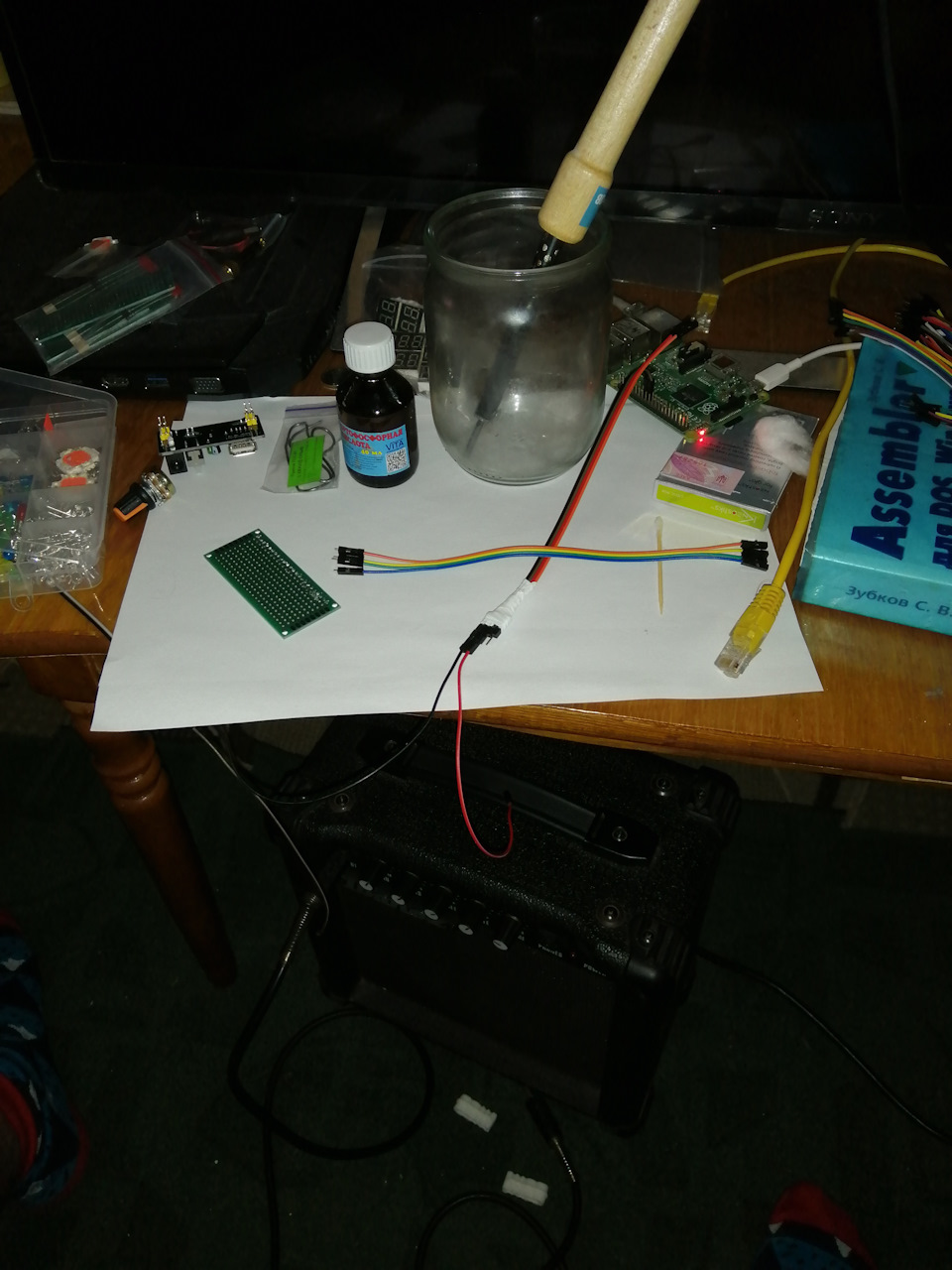

Паяльна станція на журнальному столику )
Інструменти
1. Паяльник 40ват, кислота, припій;

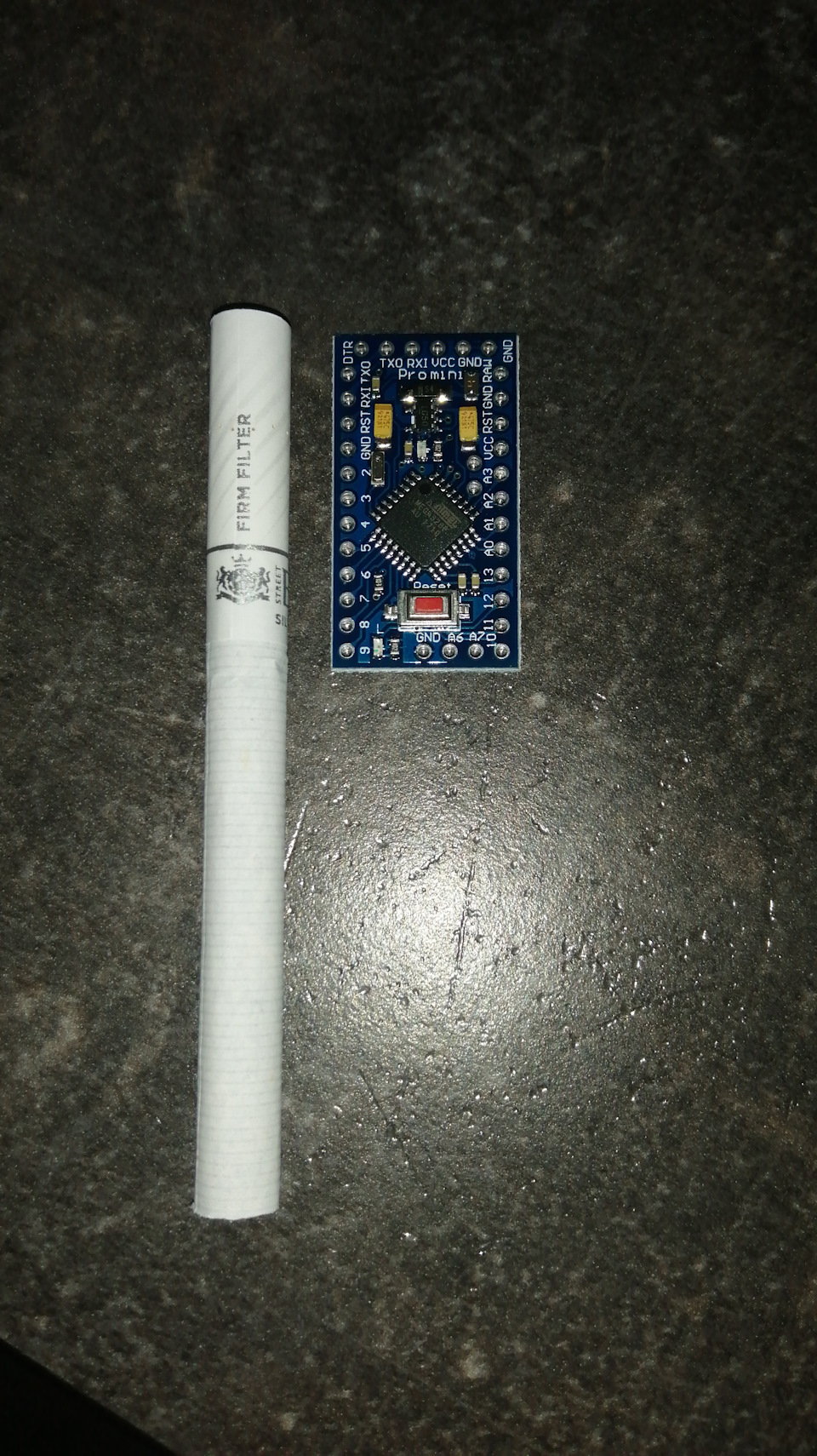

2. Мінікомп'ютер RaspBerry Pi 2 Model B (купив Adruino mini pro, але тому що на той момент не було комутатора для підключенняадруїнки, а зробити загорівся - заюзал малину); На цій мікросхемі(Adruino mini pro ) хотів спочатку робити, офігенно дрібний розмір, але на жаль - не було в наявності юсб конвертора, довелося наraspberry pi 2, лежало без толку на шафі півроку, юзал бувало якроутер або доп.Міні пк для різних завдань, а тут знадобилося! Доплату року 3 тому брав за 60-70 у.О.
3. Світлодіоди білі, 4 штуки
4. Регулятор (транзистор з дискретним опором)
5. Макетна плата, будь-яка, щоб зробити спільну землю (масу)
6. З'єднувачі мама-мама 10 штук
7. Базове розуміння мови програмування С та Linux
8. Жигуль, 3 літри, а краще перед цією справою десь ще вмазати =)Без жигуля ні туди і не сюди. Паливо потрібне не тільки залізномудругові — шкіряному теж! Поїхали Для початку — визначаємо з офф.документації які піни RaspBerry Pi можна задіяти.

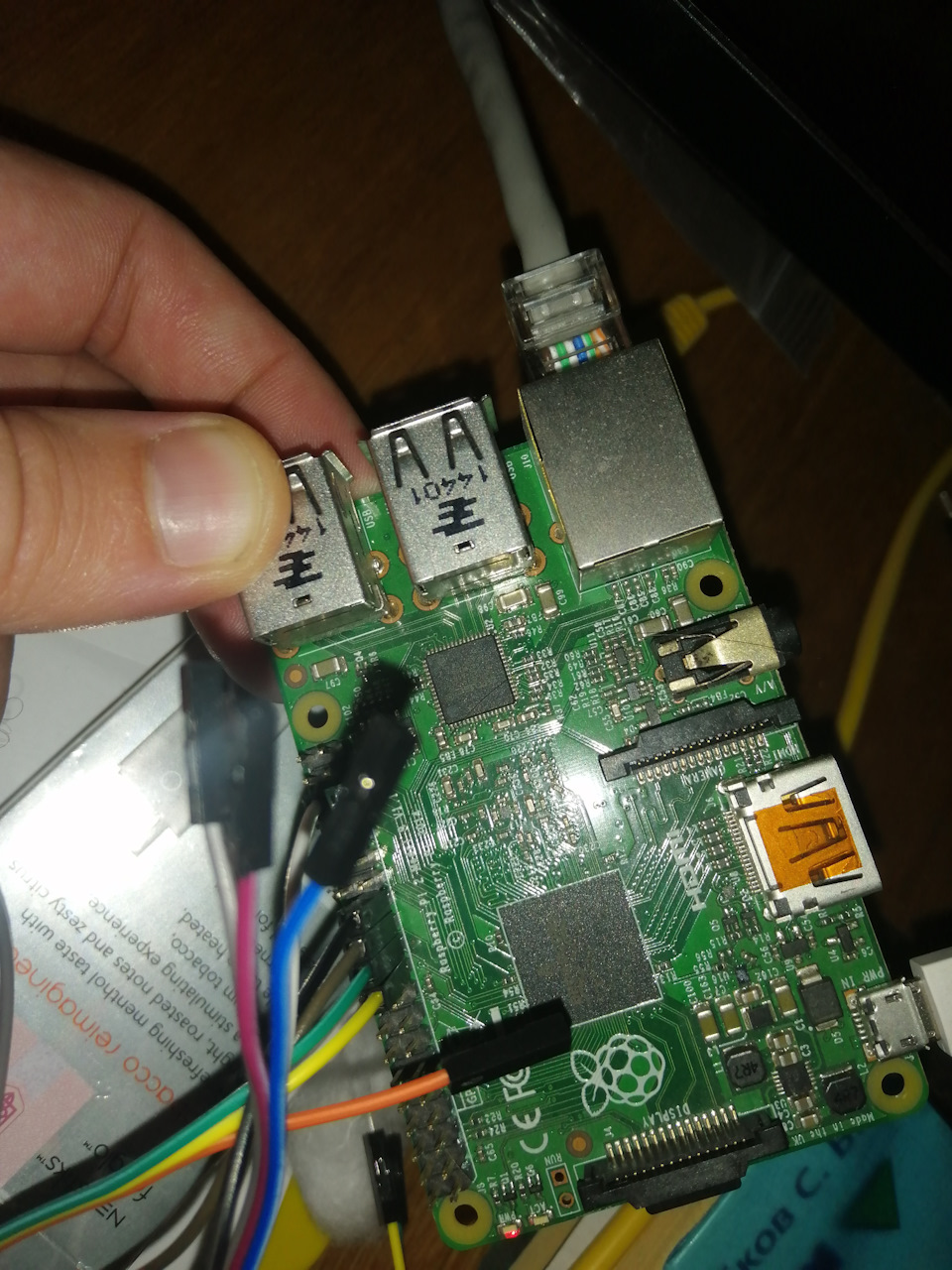

Нам пощастило, потрібно 4 штуки, і 4 штуки в наявності, це, якщопочинати відлік з крайнього внутрішнього піна (по діагоналі щодоEthernet):для сигналу 35, 25, 21, 19 і земля 25. Хоча, досить 2піна:земля і дані, але це на порядок складніший варіант, хоч івитончений, не було під рукою інструментів щоб таке запиляти, та йвозитися в рази довше ... Контролер програмувати і тп ...Приступаємо програмувати, вихідний код і як запустити опублікував вгіт.Репозиторій. (якщо кому стане цікаво що/чому/звідки/як — додамкоментарі туди і відгукнуся тут :) ).
Малюнок схеми підключення на фотографії олівцем.
>
Схема електрична, непринципова ) Вибачте за нерівний почерк, це всежигуль! Робимо загальну землю, немає в наявності криво-косо, паяльник 40 ват за 90грн це бляха. Навіть для тортур негодиться.

Ясно перевіряємо що ми напаяли, що всі припаяні контакти контачать(1 за землю з плати, решта як мінус на 4 світлодіоди)

Перевіряємо що вийшло, ми хотіли через кожні 200мс включатисвітлодіод на 50мс, тобто одному світлодіоду віддаємо 250мс, протягом 1 секунди цикл із чотирьох.

Картонная картка:щоб зафіксувати світлодіоди, тупо по 4 діркивикруткою і "вставив" зі зворотного боку:)
по черзі кожен 250мс посилається сигнал, напруга 3.3 вольт, нехитрими маніпуляціями (зміна пінів "мамою" і в коді) можназмінити напругу на 5 вольт. Кореш спорудив герметичний резервуарзаповнюваний промивною рідиною, тиск подається з компресора (деталей і фото поки що немає), і підключається ця справа впаливній рамі, в неї ж ставляться форсунки, а вже до них —підключимо мій пристрій >

З бажаних доробок:

1. Скляна колба (спеціальна та хитра) для вимірювання рівнявипущеної рідини для промивання. Порівняти роботу 4х форсунок назагальному тлі, з шкалою поділу в мл та програмно-апаратномувідображенні рівня по кожній з форсунок
2. Регулятор вихідного струму\напруги є, хочеться додати перемикачтумблер 3.3В або 5В. Форсунки різні бувають, одним 2В робочанапруга, інші при 12В не згорять, залежно від опору форсунки (куривмануали, порівнював), у будь-якому випадку — достатньо, щобфорсунка почала відкриватися, подати мінімальний струм — і ок
3. Регулятор інтенсивності сигналу:апаратно управляти частотоюспрацьовування форсунки, наприклад, сьогодні, кожен 250мс, тобтощоб прогнати 100мл рідини - чекати доведеться пристойно, параметрможна змінити програмно, але потрібна соотв.Кваліфікація або дужедокладна інструкція, а якщо регулятором дати можливість регулюватицикл, наприклад мінімум 50мс максимум 1с - вийде цікаво 4.Програмне забезпечення у вигляді веб-сторінці (по локальному Wi-Fi)або мобільного додатка (андроїд як найпростіше, або тажевеб-сторінці, простий ІР-адреса потрібно пристрою) для управління "станцією":задавати параметри, старт\стоп (хоча це в планах кнопкоюзробити), дивитися подробиці (цикли, мілілітри тощо)
5. Корпус і форм-фактор:все-таки, пройде кілька днів, і приїдеадаптер для адруїно, і зроблю під нього корпус, і закодую все це внього, і вийде пристрій розміром з кірку з-під вина, лише 2 входина елемент живлення (крона як варіант, та й зниження живлення черезрегулятор в діапазоні 2-6В) і 8 виходів (по два на 1 форсунку).

6. В ідеалі:побудувати мікросхему з автоматичним визначеннямдостатнього струму для відкриття форсунки з регульованою частотою івизначення кількості підключених форсунок (якщо частота лупа 1сек і3 форсунки, то на кожну дається 0.33 сек, якщо 8 форсунок - 1/8сек, 250мс). Якось так. І ще там всякі ідеї та аргументи з цьогоприводу)

Так і живемо :)

PS:дякую кожному хто подужав до кінця; )
