Набридло мені зелене підсвічування кнопок і зайнялося пересвітом.Робота дуже копітка і нудна але результат мене порадував. Припересвіті кнопок постраждала кнопка передніх протитуманок (привипаюванні діодів убив доріжки плати і відновити не вдалося)довелося купувати нову кнопку.
Надалі буде пересвіт приладової панелі з виготовлення друкованихплат.Підсвічування планується приладової панелі біла, в найближчомумайбутньому буде повний звіт про пересвіт приладки.

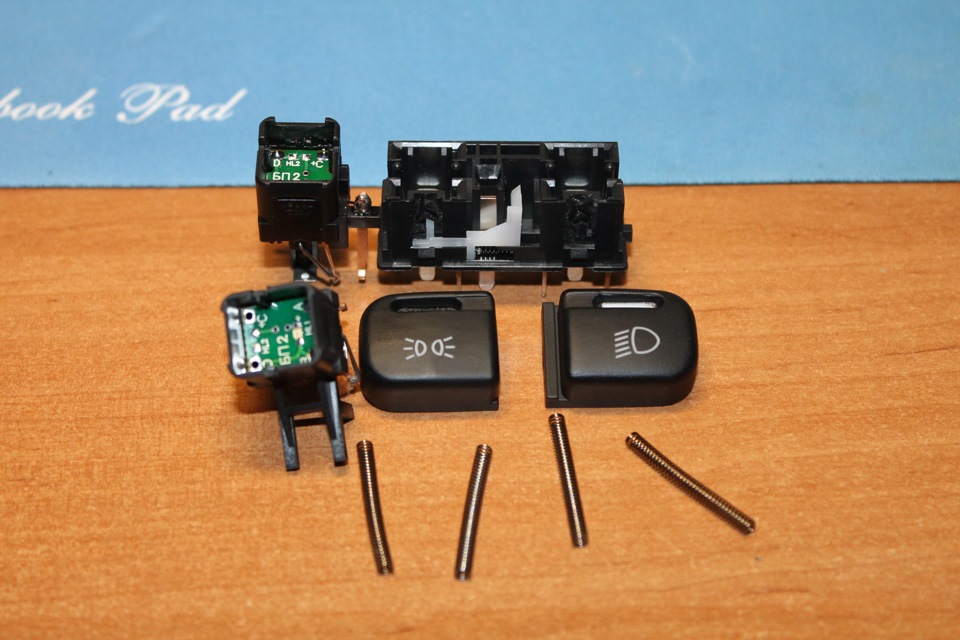

Звіт зробив тільки по кнопки включення габаритів і ближньогосвітла, решта робиться за цією ж схемою. Розбираємо кнопку ізачищаємо маленькою викруткою віконце індикації включення ближньогосвітла.

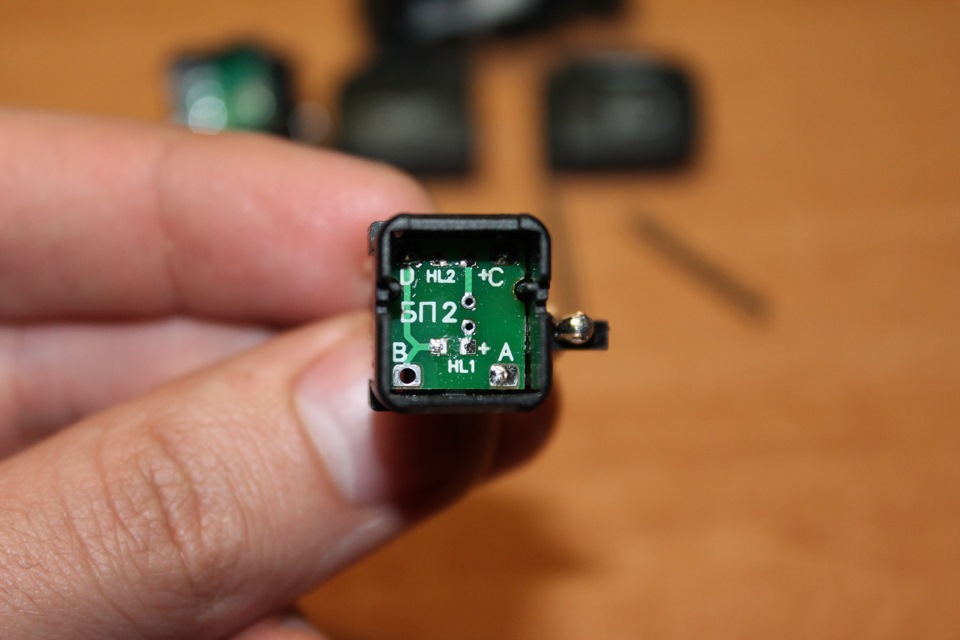

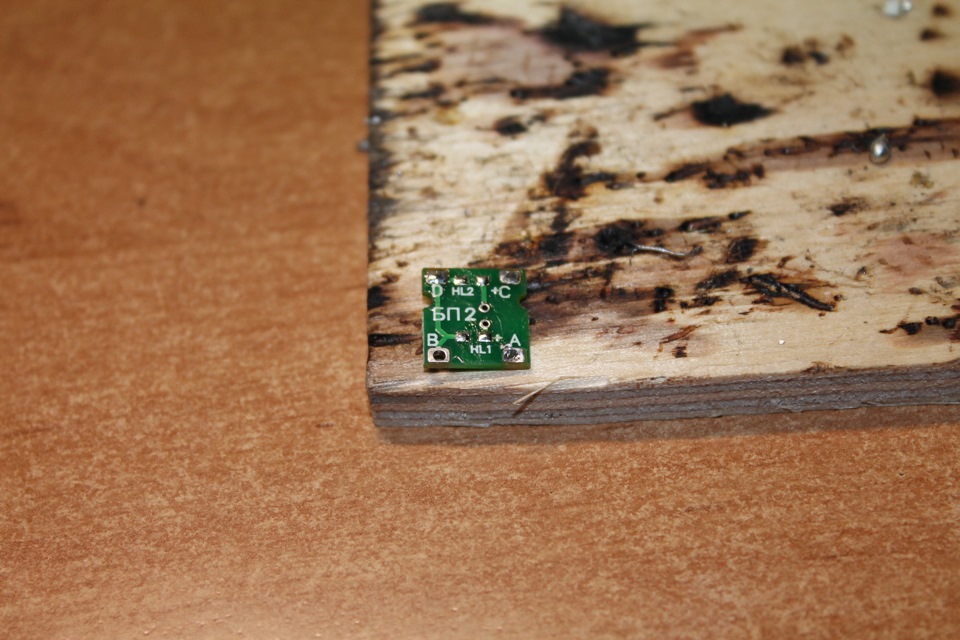

Платка вже витягнута

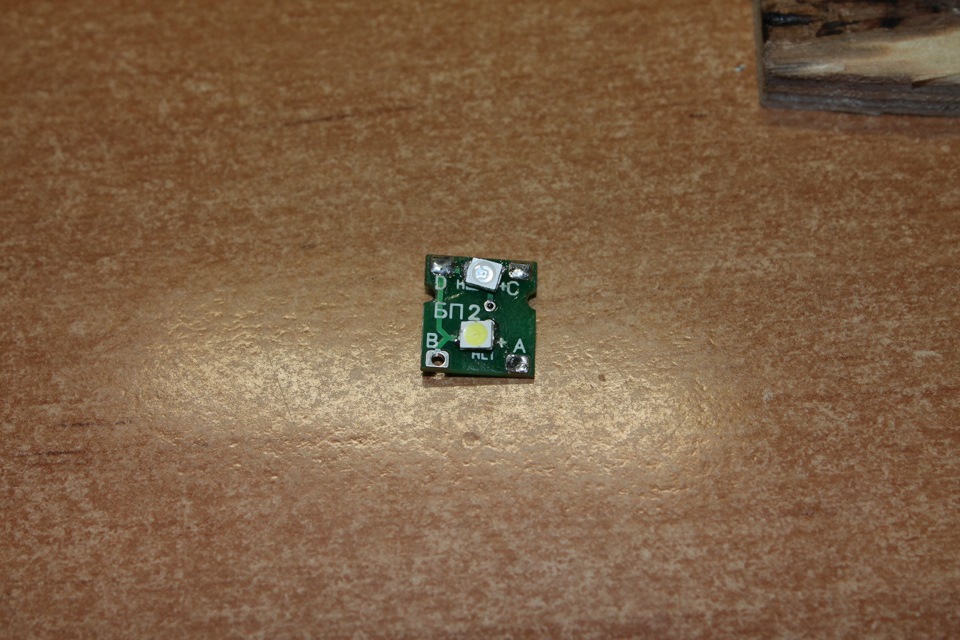

Паяємо нові діоди використовував smd 3528
>

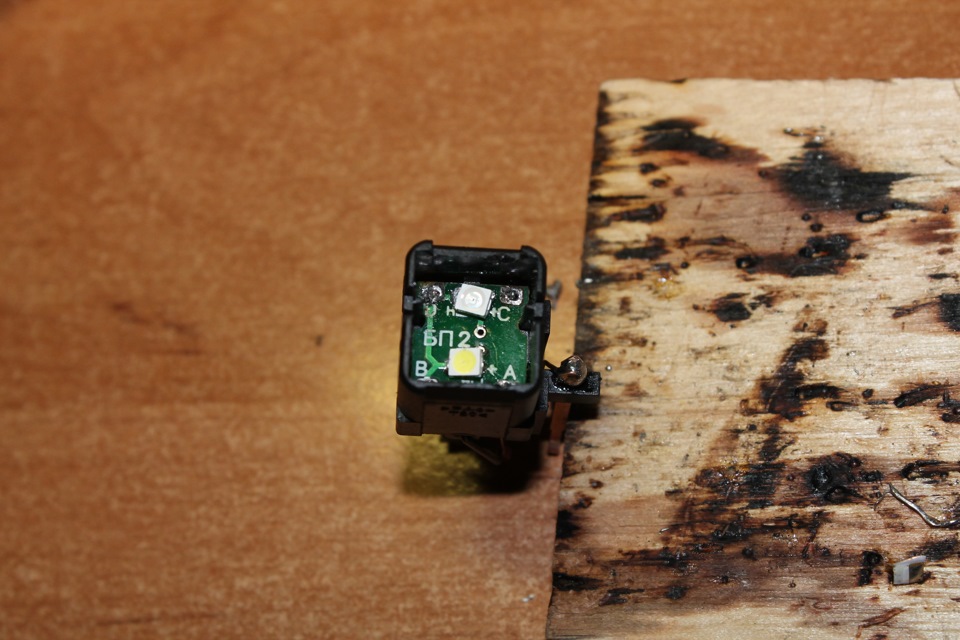

Платка вже впаяна назад
Далі випаюємо хустку з кнопки ближнього світла, бачимо відсутнійсвітлодіод
Відсутні компоненти на своєму місці, далі збираємо також як ікнопку габаритів, з кнопки протитуманок яку зіпсував узяв ніжки дляконтакту та вставив у місця де вони були відсутні
Спаяв дві ніжки для контакту + індикації включення ближнього
Оскільки захопився пересвітом процес персвіту бортовика незафіксував, зробив уже фотку з перепаяними світлодіодами використавтакож smd 3528
Ну і власне результат. Підсвічування індикації кнопок включеннязадніх протитуманок і обігріву скла залишив по заводу.
