Раз я вже розібрав торпеду для підключення обігріву керма за одневирішив поставити і перемикач світла і зробити підсвічування дляніг. Auto.. На жаль від до FL (1Z0941431E) я не знайшов, тому купиввід A5 FL (1Z0941431J).
p>

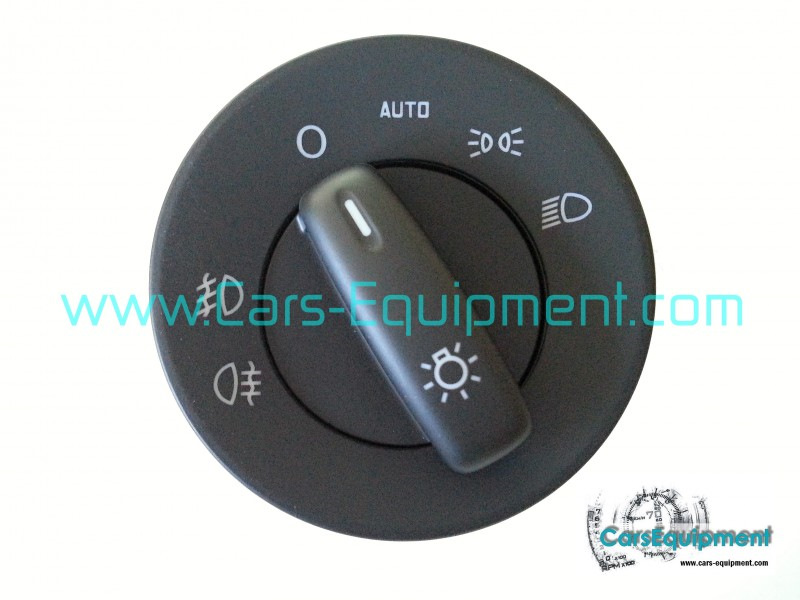

Відрізняються вони трьома речами
1. Значком положення Auto.
2. Не розпаяними на схемі 2 транзистори, 2 резистори і одинсвітлодіод. Не виведений на приладку, а світитися яскравішимсвітлодіодом на перемикачі.
3. Дрібнішими світлодіодами підсвічування. У денний час їхнє світлопомітне трохи слабше.
Далі повивчивши схему і проводку було з'ясовано, що не вистачаєодного проводка від перемикача світла до центрального блокуелектроніки.
На розбиранні з перемикачем світла мені дістався і роз'єм і шматкидроту з пінами. Тому я просто зробив провід потрібної довжини.
Для тих хто купуватиме потрібно купити або ремонтний провід
000 979 009, або 2 контакти N 907 647 01, що набагато дешевше і їхсамому Відповідно один пін потрібно вставити в 2 контакт роз'ємуперемикача світла (у мене він був єдиний вільний) а іншою стороноюв 14 контакт, 16-контактного чорного штекера Е.

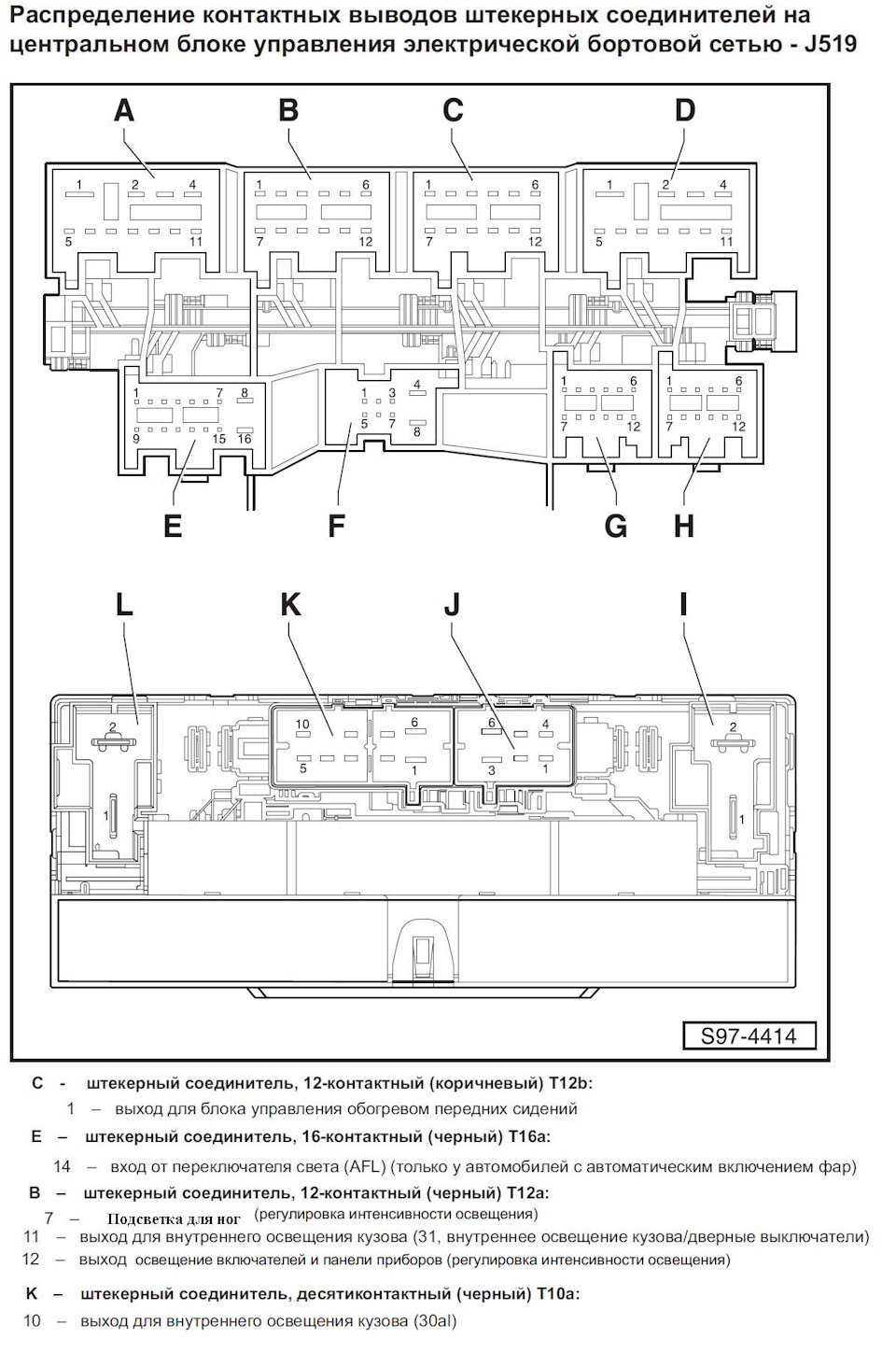

На схемі вказані й інші корисні піни.
Після встановлення всього в авто. Все одразу запрацювало. Однаквиліз нюанс із підключеною сигналізацією. Коли перемикач знаходивсяв положенні 0 і авто закривалося на сигнал, відбувалося морганнягабаритами, а коли в режимі auto - ні. Виявилося, що сигналкабанально під'єднана до дроту від перемикача до центрального блоку, який відповідає за включення габаритів. Сигналка короткочасно подаєживлення на провід і центральний блок моргає габаритами. У режиміAuto центральний блок ігнорує появу живлення на даному проводі.
У результаті довелося купити невелику релюшку з нормальнозамкнутими контактами, 2 діоди та роз'єм на 5 пінів. Релюшкарозриває ланцюг Auto, у разі приходу +12В від сигналізації. Отжедатчик світла запрацював. Переходимо до підсвічування для ніг.
Що і як робити описано тут для А5?
для А5FL
forum.skoda-club.ru/viewtopic.php? f=99& t=43883
відмінність тільки в центральному блоці електроніки.
Порахувавши вартість оригінальних запчастин на exist.Ua
8J0 947 409 — 129 грн за штуку а їх треба 4.
7L0 947 415 — 155 грн за штуку
або
4E0 947 415 — 216 грн за штуку.
провід 000 979 025 E — 77 грн
проводу 000 979 009 E - 42 грн за штуку, а їх треба 4. Отримуємоціну в районі 100 $. Що вельми дорогувато. Але китай як завждирулить. Продають повний комплект включаючи дроти роз'єми і пін вцентральний блок електроніки.
Це з лампами розжарювання ціна в райні 24$ з доставкою вУкраїну.

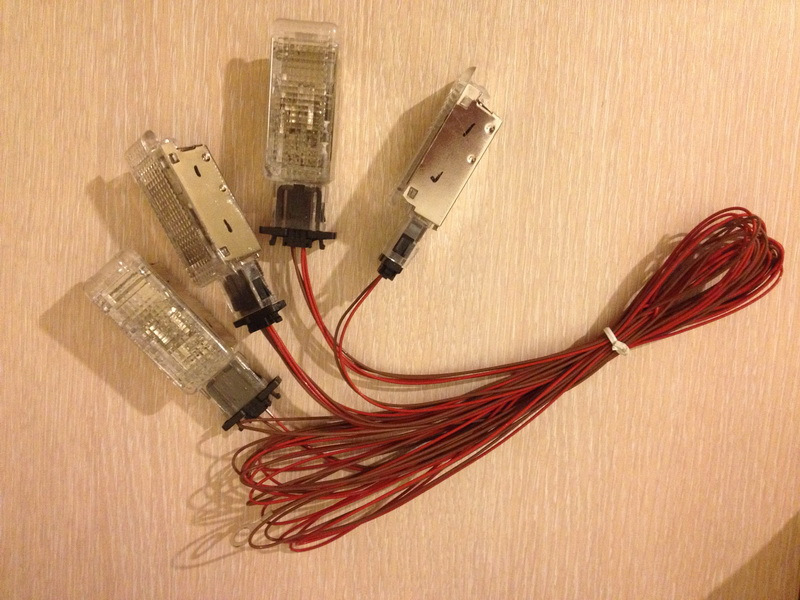

Туди правда можна вставити світлодіодні лампи
Також є зі світлодіодом ціна в райні 28$-30$ з доставкою в Україну.Хоча можна обійтися і просто світлодіодною стрічкою. Вона набагатодешевше ламп, плюс вона у мене вже була вдома, плюс у лампіпідсвічування йде один потужний світлодіод 5050, а я взяв відрізкистрічки з 21 світлодіодом, правда менш яскраві 3550.
Щодо естетичного вигляду то ні стрічка ні лампи не видно якщо незаглядати під торпеду або під сидіння. Після розкладання проводки є2 варіанти підключення:
1. Паралельно салонному освітленню (при відкритті дверей будутьзагорятися світлодіоди, при закритті тухнути)
+ потрібно підключити до дроту, що виходить з 10 піна, 10-контактного чорного роз'єму К, землю потрібно підключити додроту, що виходить з 11 піна 12- тиконтактного чорного роз'ємуB.
2. Окремим підключенням, тоді підсвічування буде світити на повнупри відчиненні дверей і можна задати яскравість свіченняпідсвічування при зачинених дверях і включених габаритах абофарах./p>
після того як все підключив необхідно закодувати потрібніфункції.
Прикладаю повну розшифрок кодування центрального блоку електроніки (блок 9, довге кодування).
Тому що я ввімкнув:
1. Comming Home
2. Leaving Home
3. Денне світло через протитуманки. З 92% яскравістю.
4.Статичне адаптивне освітлення через протитуманки.
5. Підсвічування для ніг.
До деяких опцій написав пояснення і виділив які біти змінював. 0Передні Протитуманні Фари Встановлені
Byte 00 Bit 1 Ксенонові Фари з коректором Фар Встановлені
Byte 00 Bit 2 Пакет світлового обладнання (підсвічування просторудля ніг) Встановлено
Byte 00 Bit 3 Режим освітлення денного часу доби (скандинавія)Активувати
Byte 00 Bit 4 Режим освітлення денного часу доби (північна Америка)Активувати Режим північної Америки відрізняється від режимуСкандинавія тим, що горять тільки фари без габаритів іпідсвічування салону. Також фари не горять, якщо заведено авто, алезатягнутий ручник. Мене цей пункт був включений, так як є датчикдощу. Сенсу включати якщо немає датчика світла. Дощу немає.> Byte 01 Bit 1 Омивувач Фар Встановлений
Byte 01 Bit 2 Подача керуючого сигналу на паливний насос (тількиБензиновий двигун)
Byte 01 Bit 3 Підігрів бічних дзеркал Встановлено
<
Byte 01 Bit 4 Задній Склоочисник Встановлений
Byte 01 Bit 5 Дистанційне Відкриття Кришки Багажника
Byte 01 Bit 6 Дистанційне Відкриття Кришки Багажника — Випуск
Byte 01 Bit 7 Режим роботи склоочисника при русі заднім ходом тапостійний режим роботи переднього склоочисника Активен
Byte 02 Bit 0 Режим роботи склоочисника при русі заднім ходом тапереривчастий режим роботи переднього склоочисника Активен
Byte Bit 1 Комфортний сигнал поворотів для автобану (потрійнемиготіння)
Byte 02 Bit 2 Холодна діагностика ламп Активна
Byte 02 Bit 3 Лічильник несправностей при керуванні електричнимнавантаженням в мережі Активно
Byte 02 Bit 4 Coming-Home Mode via (0 = Personalisation/1 = датчиксвітла в іншому варіанті потенціометер) Якщо 0 то в максидоті єпункти меню де можна налаштувати час роботи і Comming Home іLeaving Home, якщо 1 меню немає.Однак Coming-Home у будь-якомувипадку спрацьовує від датчика освітлення, якщо перемикач світлазнаходиться в положенні Auto./>
Byte 02 Bit 6 Повторювачі поворотів Встановлені
Byte 02 Bit 7 Підігрів Сидінь Встановлений
Byte 03 Bit 0 Реле клеми 15 (передбачено у всіх автомобілях)
Byte 03 Bit 1 Задні протитуманні фари (0 = 2 ліхтарі/1 = 1ліхтар)
Byte 03 Bit 2 Reverse Driving Lights (0 = 2 Reverse DrivingLights/1 = 1 Reverse Driving Light)
Byte 03 Bit 3 Reverse Driving Light off when Rear Lid open
Byte 03 Bit 4 Xenon-Shutter installed (Bi-Xenon)
Byte 03 Bit 5 Teardrop Wiping для Rear Window active
Byte 03 Bit 6 2nd Battery installed
Byte 03 Bit 7 Інші країни/США (керуючий сигнал на задніліхтарі)<
Byte 04 Bit 0 Автономний обігрівач Встановлений (Webasto)
Byte 04 Bit 1 Додатковий обігрівач Встановлений
Byte 04 Bit 2 Тягово-зчіпний пристрій Встановлено
Byte 04 Bit 3 Блок пам'яті сидінь Встановлений
Byte 04 Bit 4 Активація Двох Задніх Протитуманних ФарАктивно
Byte 04 Bit 5 Розташування рульового керування ( 0 = праворучЯпонія Англія/1 = ліворуч Європа)
Byte 04 Bit 6 Деактивація Задніх Протитуманних Фар Активно
Byte 04 Bit 7 Кліматична установка/обігрів Встановлено
Byte 05 Bit 0 Омивач Фар Затримка Активації (одиницімілісекунди:крок-50ms)
Byte 05 Bit 1-7 — Час затримки активації за замовчуванням 1.00сек.
Byte 06 Bit 0 Омива Фар Час Активації (одиницімілісекунди:крок-50ms)
Byte 06 Bit 1 -7- Час затримки активації за замовчуванням 800мс
Byte 07 Bit 0 Передні Сигнали Поворотів як Переднє ПаркувальнеСвітло (сША та Канада)
Byte 07 Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 08 Bit 0 Вимкнення підігріву сидінь у Транспортному режиміАктивно
Byte 08 Bit 1 Вимкнення Управління Денного світла Фар уТранспортному режимі Активно
Byte 08 Bit 2 Підсвічування в ногах Водій/Пасажир у Транспортномурежимі Активно
Byte 08 Bit 3 Interlock Display via CAN-Instruments active
Byte 08 Bit 4 Підсвічування салону через при відкриванні кришкибагажника Активно<
Byte 08 Bit 5
Byte 08 Bit 6 Відключення задніх протитуманних фар при підключенніпричепа
Byte 08 Bit 7 Daytime Running Light (DRL) Deactivation whileBlinking active Коли блимаєте далеким відключаються фари денногосвітла або протитуманки якщо вони налаштовані як фари денногосвітла. Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 10 Bit 0 Задні протитуманні фари як паркувальне світло
Byte 10 Bit 1-7 — Десятичне значення (яскравість:1 %)
Byte 11 Bit 0 Регулювання Яскравості Передніх паркувальнихвогнів
Byte 11 Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 12 Bit 0 Регулювання Яскравості Задніх паркувальних вогнів
Byte 12 Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 13 Bit 0 Дублювання:Сигнал повторювачів поворотів як Переднєпаркувальне Світло
/>
Byte 13 Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 14 Bit 0 Дублювання:Переднє паркувальне світло як сигналповторювачів поворотів
Byte 14 Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 15 Bit 0 Дублювання:Заднє паркувальне світло як задній сигналповоротів
Byte 15 Bit 1 -7- Десятичне значення (яскравість :1%)
Byte 16 Bit 0 Дублювання:Передні протитуманні Фари як Фариближнього світла
Byte 16 Bit 1-7 — Десятичне значення (яскравість:1%)
Byte 17 Bit 0 Emergency Brake Flash Light active у мене буловключено. Моргання аварійкою при екстреному гальмуванні.
Byte 17 Bit 1 Deactivation of Additional High Beam withBi-Xenon
Byte 17 Bit 2 Підігрів Лобового скла Встановлено
<
Byte 17 Bit 3 Diagnosis Terminal 50 active
Byte 17 Bit 4 Денний час, Керуючи Світлом через Протитуманні фариЯк лампи денного світла використовуються протитуманки, а не фариближнього світла. Але на приладці залишається горіти знак фарближнього світла. Вимкнення Передніх протитуманних фар привключенні далекого світла фар Я не включав. Цей режим відрізняєтьсявід Byte 08 Bit 7, тим що якщо ви їдете з увімкненими протитуманкамита фарами і включаєте далекий то вимикаються протитуманки.Природно, якщо ви моргаєте далеким, то теж протитуманкивимикаються.
Byte 17 Bit 6 Недійсна Функція Стоянкового ліхтаря (USA/Canada)
Byte 17 Bit 7 reserved
Byte 18 Bit 0 Холодна Діагностика Підсвічування номерного знакаАктивна Все, що нижче дозволяє включити (1) або вимкнути (0)перевірку ламп розжарювання, якщо ви поставили світлодіоди аболампи Ксенон.
<
Byte 18 Bit 1 Холодна Діагностика Стоп сигналів Активна
Byte 18 Bit 2 Холодна Діагностика Передніх Протитуманних ФарАктивна
Byte 18 Bit 3 Холодна Діагностика Задніх Протитуманних Фар<
Byte 18 Bit 4 Холодна Діагностика Далекого Світла Фар Активна
Byte 18 Bit 5 Холодна Діагностика Сигналів Поворотів Активна
Byte 18 Bit 6 Холодна Діагностика Ліхтарів Заднього ХодуАктивна<
Byte 18 Bit 7 Холодна Діагностика Повторювачів Сигналів ПоворотуАктивна
Byte 19 Bit 0 Холодна Діагностика Близького Світла Фар Активна
Byte 19 Bit 1 Холодна Діагностика Переднього Парковкових Ог
Byte 19 Bit 2 Холодна Діагностика Заднього Паркувальних ВогнівАктивна
Byte 19 Bit 3 Холодна Діагностика Задніх Парканкових ФанорівАктивна
Byte 19 Bit 4
Byte 19 Bit 5
Byte 19 Bit 6 Електричний Гальмо стоянки Встановлено
Byte 19 Bit 7
Byte 20 Bit 0 Переднє Потьмяніння Протитуманної фари (Standard5C)
Byte 20 Bit 1-7 - Decimal Value (Resolution:1%) Яскравість свіченняпротитуманної фари. Задається десятковим числом від 1 до 100%.
Byte 21 Bit 0 Front Light Variant
Byte 21 Bit 1 Front Light Variant
Byte 21 Bit 2 Front Light Variant
Byte 21 Bit 3
Byte 21 Bit 4 Задня Протитуманна фара як Гальмівний сигнал
Byte 21 Bit 5
> Byte 21 Bit 6 Leaving-Home Variant (0 = LH in LDS/1 = No LHin LDS)
За замовчуванням функція Leaving-Home включається і в положенніперемикача 0. Якщо поставити в 1, то вмикатиметься лише в режиміперемикача світла Auto або в режимі ближнє світло.
Byte 21 Bit 7 Ближнє світло фар завжди активне
Byte 22 Bit 0 Personalization (0 = Variant 1/1 = Variant 2)різний варіант включення CH
Byte 22 Bit 1 Задні Стоянкові ліхтарі як активний Покажчикповороту
Byte 22 Bit 2 Дезактивація Гальмового сигналу з Задньою активноюПротитуманною фарою
Byte 22 Bit 3 Rear/Brake Light Function active
Byte 22 Bit 4 Speed dependant Trunk Locking active
Byte 22 Bit 5 "Light & Sight" Menu inactive
<
Byte 22 Bit 6 Rear Parking Lights як Blinker active (NorthAmerica)
Byte 22 Bit 7 Diagnosis Rear Brake Lights inactive (NorthAmerica)
Byte 23 Bit 0 Xenon Headlight Ignition active
Byte 23 Bit 1 CAN Data Exchange Format active
Byte 23 Bit 2 Активізація поворотного освітлення Увімкнення функціїCorner.
Byte 23 Bit 3 Поворотне світло Bit 1 (Bit 1 = 0 = Не активний/Bit 1= 1 = Передні протитуманні фари) функція Corner через протитуманки.Фар/Bit 1+2 = 1 = via Ксенон із засувкою) функція Corner черездальнє світло фар, а якщо встановлені 1 і в цьому і в попередньомупункті то поворотне світло через ксенонові фари
Byte 23 Bit 5 Coming -Home Logic (0 = Old/1 = New) Різна логікароботи Coming-Home, при 0, відлік часу Coming-Home йде з моментувимкнення запалювання, якщо перемикач світла в режимі Auto і горитьсвітло або якщо в режимі ближнє світло. При 1 Coming-Homeактивується морганням далекого перед вийманням ключа, і світловмикається після відкриття дверей. Side Blinker Output activeВикористовував світлодіодну стрічку, 21 діод для передніх пасажирівта 15 діодів. Для задніх. Стрічку взяв тепло-білу (жовтий відтінок)водостійку, слабку потужність і яскравість. У результаті отримаврівномірне підсвічування за колірною температурою порівнянну зіштатним освітленням салону. Також проклав проводку до водійськогота пасажирського сидінь.

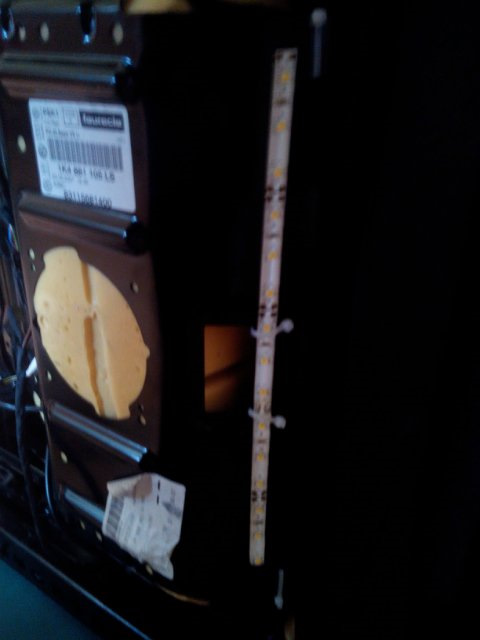

стрічку клеїв та додатково кріпив стяжками.
Так бачить освітлення у переднього пасажира
< /Найбільше намучився зі зняттям ручки відкриття капота (длятого щоб зняти передню пластикову накладку на поріг). . У жодномумануалі не описано як її знімати. Для її зняття потрібно повернутиручку у напрямку відкриття капота, і з тильного боку викруткоювитягнути фіксатор. Після цього ручку можна знімати. Також піднакладкою на поріг знаходяться дві точки підключення до масиавтомобіля. І ще щоб зняти передній поріг, потрібно зняти низцентральної стійки, щоб зняти низ центральної стійки, потрібновідштовхнути верх центральної стійки і зняти задній поріг. Щобзняти задній поріг, потрібно зняти боковину заднього сидіння івідкрутити один саморіз і пластикову закрутку. Це якщо по мануалу.А якщо без мануалу. То звільняємо один край порога та прокладаємо.Але не знятий поріг заважає. Поріг тримається на металевихскобах.
