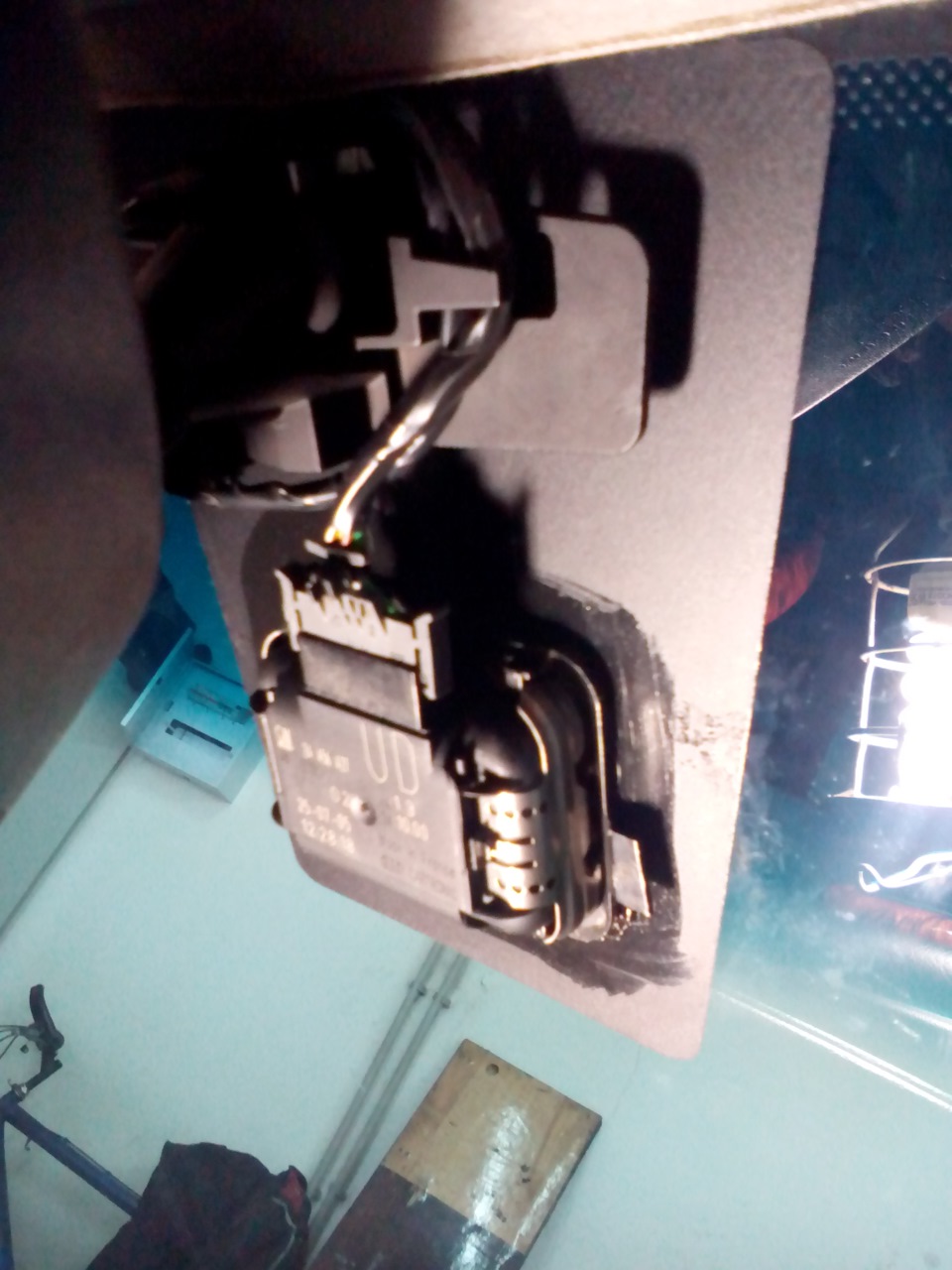

Opel VectraС. Кріплення на склі під датчик було приклеєно на клейдля автоскла.<
Декоративний корпус був куплений із дзеркалом.
За основу було взято схеми OMEGA В.

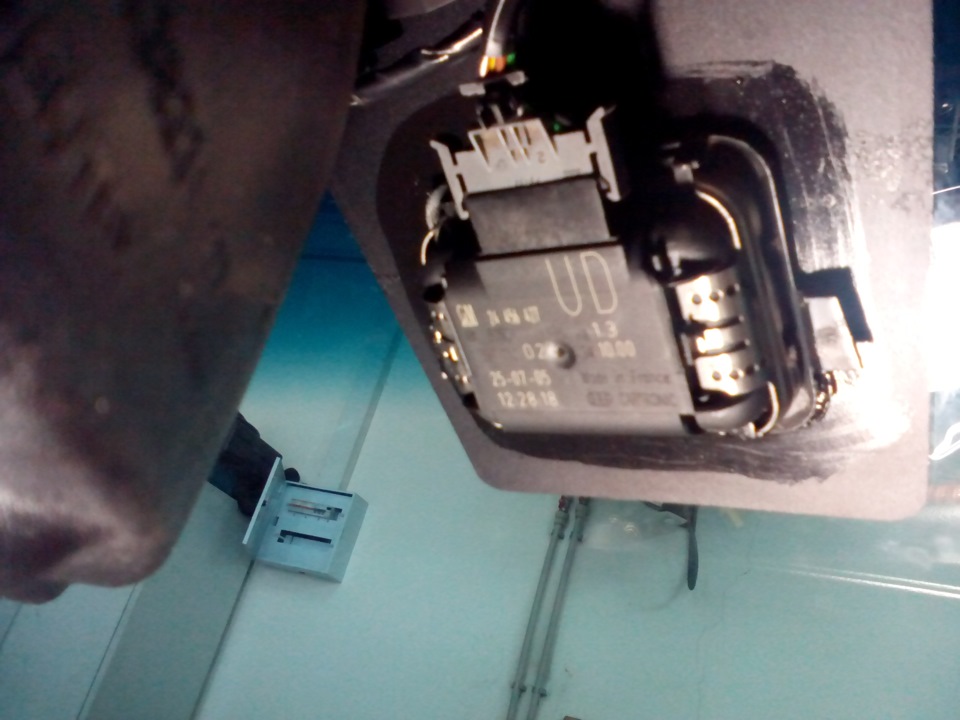

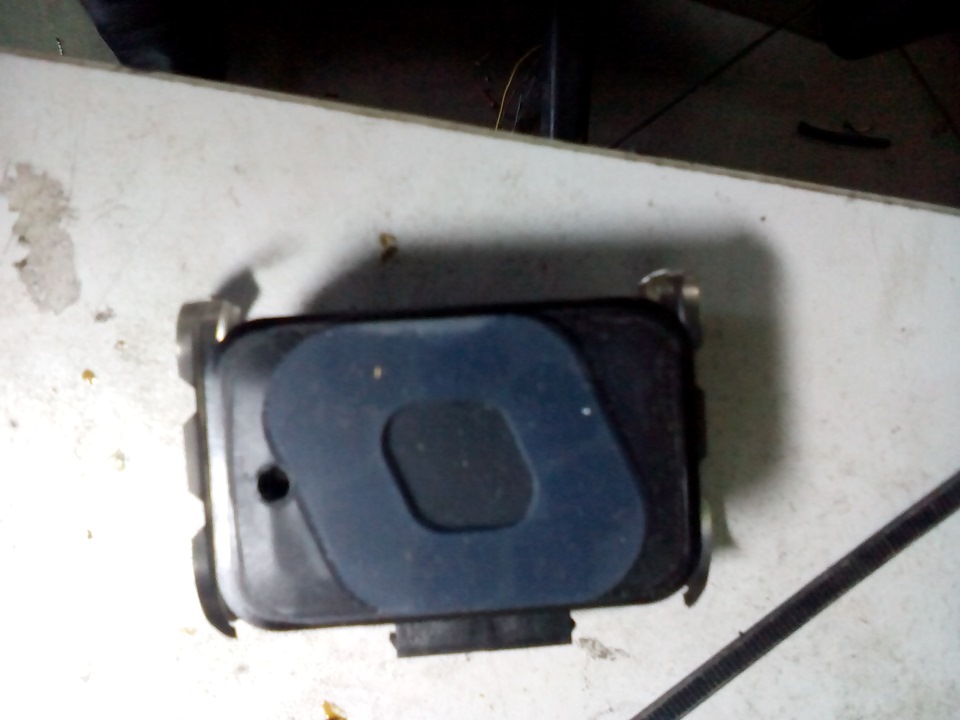

Другим етапом сам датчик.Я купив новий датчик на 8 -м пінів відOpel Vectra С.

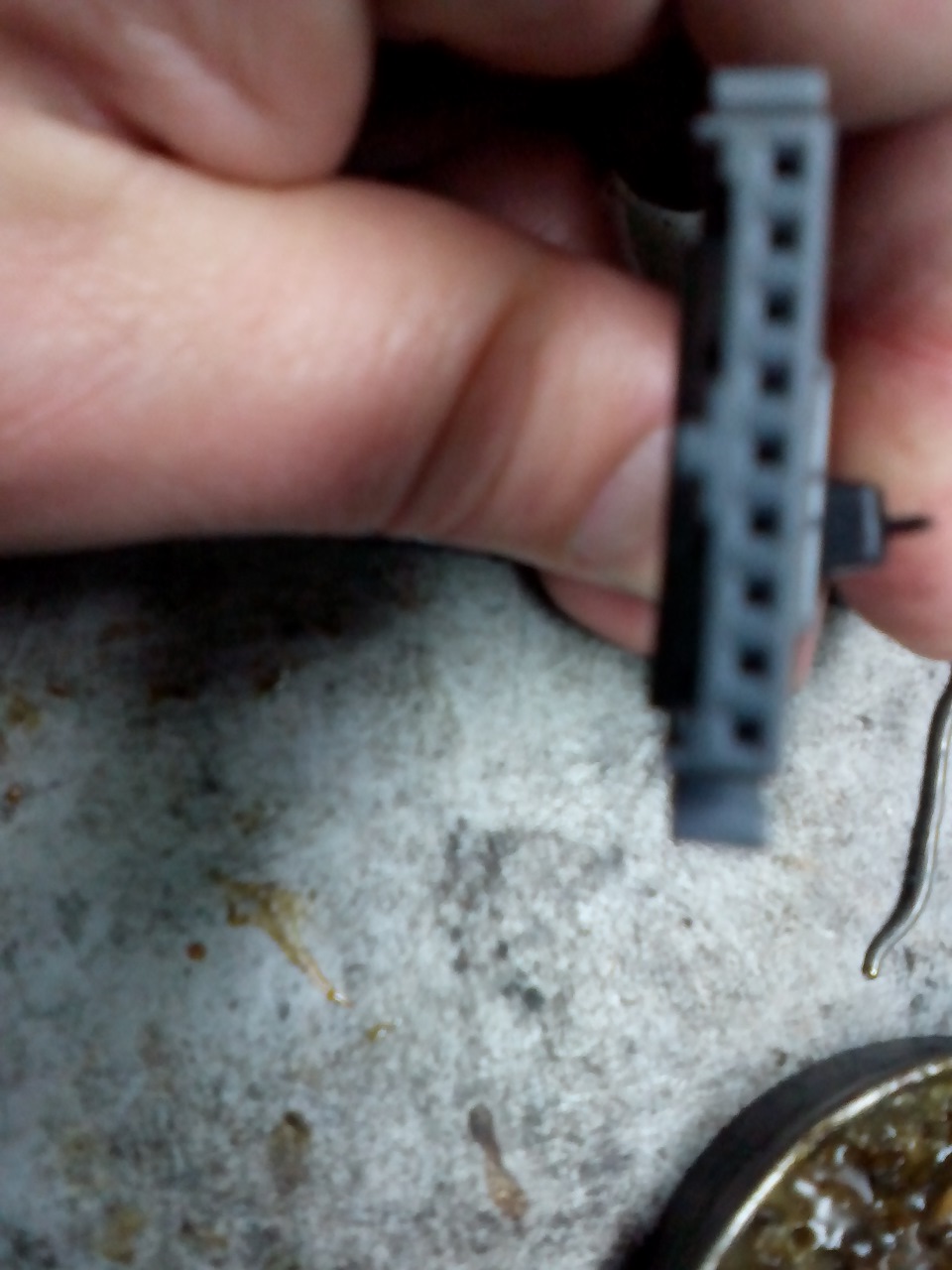

Третім етапом фішка під датчик, яка була знайдена у проводці.VectraВ (від чого не знаю)

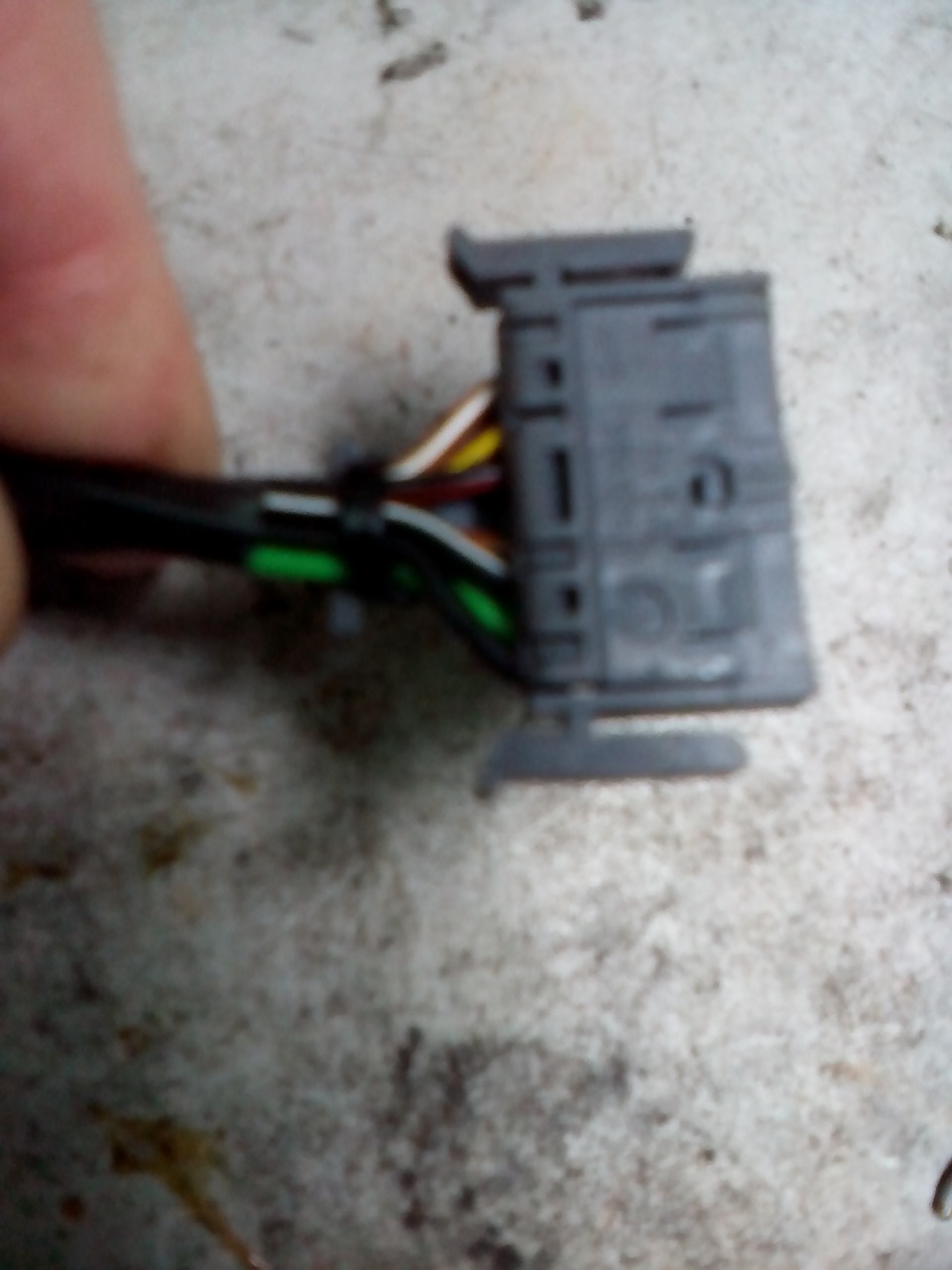

> Розпинування фішки датчика дощу:.
1 пін (чорний) - на запобіжник №5.
2 пін (зелений) - наконечник двірників (реле)
3 пін (чорно - білий) - на 9-ніжку вимикача двірників
4 pin (коричневий) - маса вимикача двірників
5 пін (не зайнятий)
6 пін (червоно-чорний) -3-я ніжку вимикача двірників
7 пін (коричнево-жовтий) - на реле
8 пін (коричнево-білий) -на реле
/>
9 пін (не зайнятий).
Четвертий етап реле .Новий реле займає місце штатного реле вкоробці для запобіжників.
Для цього було взято два звичайні п'ятиконтактні реле і двамайданчики під них.
Після комутації двох реле три дроти припаюємо до ще одногомайданчика з п'ятиконтактного реле.,
1. Білий — до гітари
2.Коричнево-жовтий-датчик дощу
3.Коричнево-білий-датчик дощу
4.Зелений -датчик дощу.
Принцип роботи та електричні схеми будуть у другій частині.Чекайте на продовження! )
Думка про інсталляцію датчика дощу виникла після того, як буловстановлено фотохромне дзеркало
Opel Vectra З. Кріплення на склі під датчик було приклеїне на клейдля автостекла.
Іншим етапом сам датчик. Третій етап фішка під датчик, яку булознайдено у проводці Vectra В ( Від чого не знаю )< .
Розпінівка фішки датчика дощу:.
1 пін (чорний) — на запобіжник №5.
2 пін ( зелений ) - кінцевик двірників ( реле )
3 пін ( чорно - білий )- на 9-ніжку вимикача двірників
4 пін ( коричневий) )- маса вимикача двірників
5 пін ( не задіяний )
6 пін (червоно-чорний )-3-тя ніжку вимикача двірників
7 пін (коричнево -жовтий) - на реле
8 пін (коричнево-білий)-на реле
9 пін (не задіяний).
Четвертий етап реле .Нове реле займає місце штатного реле в коробцідля запобіжників .
Для цього було взято два звичайні п'ятиконтактні реле і двамайданчики під них .
Після комутації цих двох реле три дроти припаюємо до ще одногомайданчика з п'ятиконтактного реле.
Після комутації лишається чотири вільні дроти:,
1. Білий - до гітари
2.Коричнево-жовтий -датчик дощу
3.Коричнево-білий -датчик дощу
4.Зелений -датчик дощу .
/>
Принцип роботи та електричні схеми будуть у другої частини.Чекайте продовження! )
