Адаптація лівого ремакону Лачетті під магнітолу Pioneer

Всім привіт!
Власне на розбиранні був куплений лівий ремакон з лачетті увідмінному стані за символічні 200грн, і як тільки він до менеприїхав я відразу ж узявся його адаптувати для магнітоли.
У Піонерах швидше за все тільки бюджетної лінійки немає функціїнавчання для кнопок на кермі, а Альпайнах наприклад, функції кнопоквказуються величиною опору який виникає при натисканні на клавішімультимедіа.

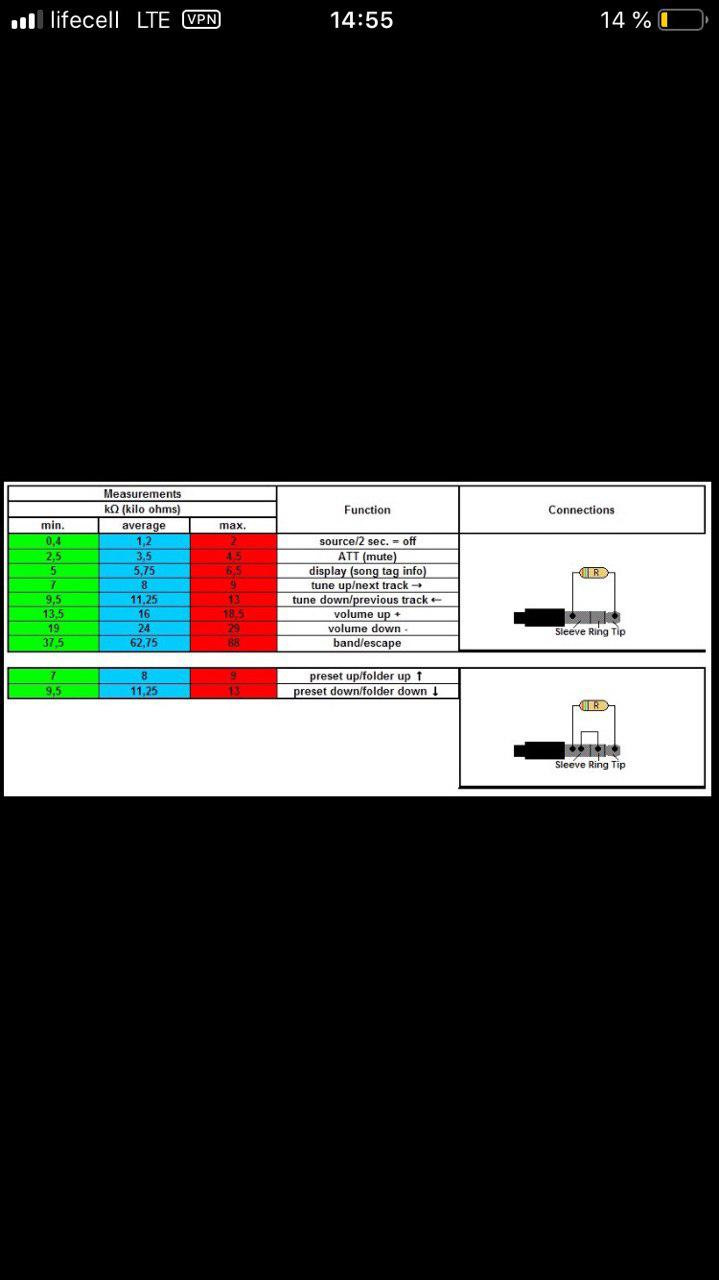

> Для цього необхідно розібрати ремакон, випаяти резистори яківстановлені на платі, і замінити на інші, номінали яких були взятіз картинки в інтернеті, все робили багато разів до мене і якасьдобра людина склала таблицю з опорами, і функціями кнопок на нашвыбор.

Завдання зрозуміле, озброюємося паяльником і вперед паяти.
Для себе вибрав наступні функції :
-Вкл\ викл магнітофона (здійснюється утриманням кнопки power)
-Вибір джерела (здійснюється коротким натисканням кнопки power привключеній магнітолі)
-Гучність вгору
-Гучність вниз
/>
-Наступний трек
-Попередній трек

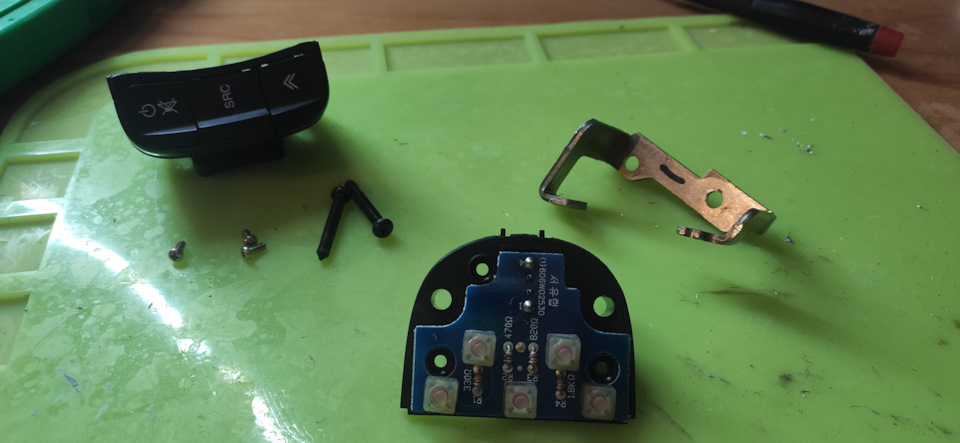

розібраний вигляд

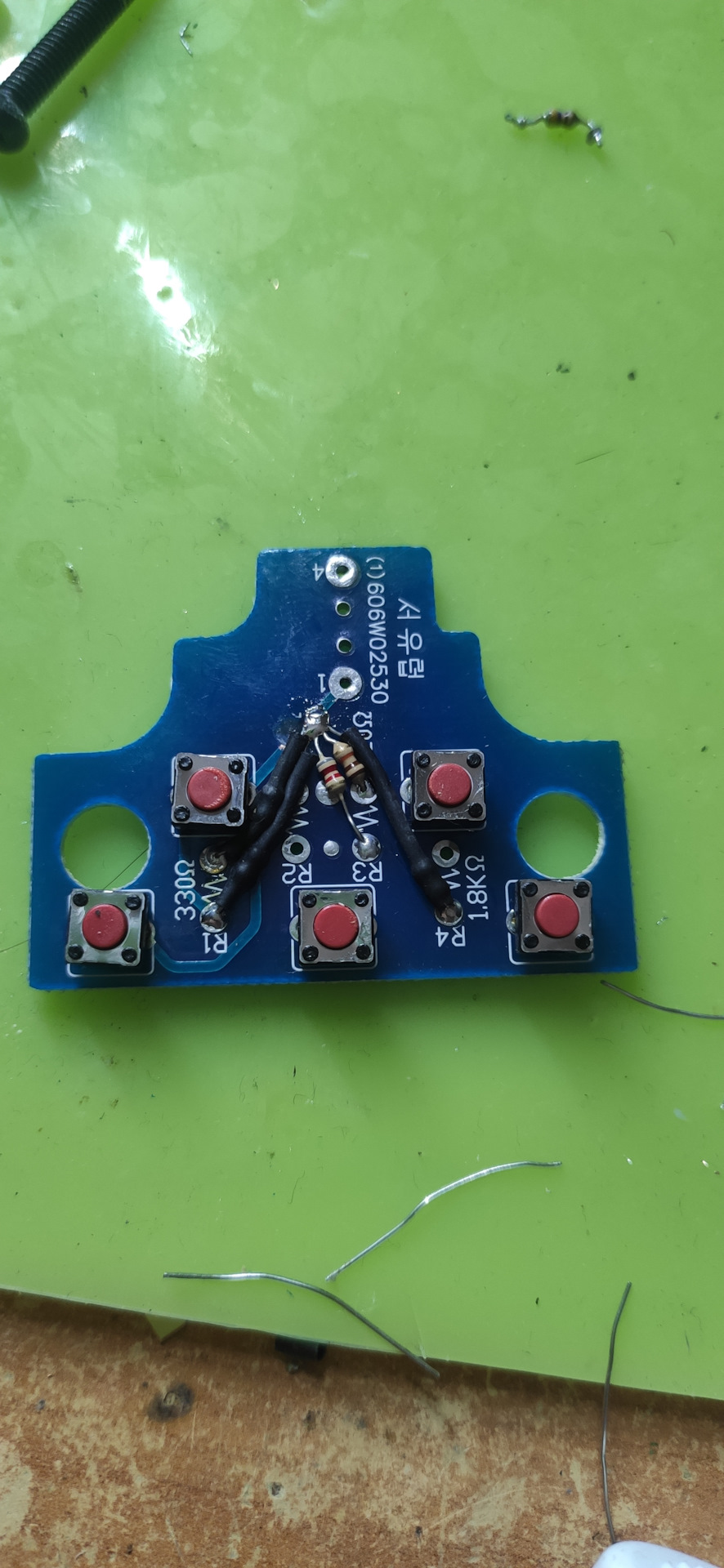

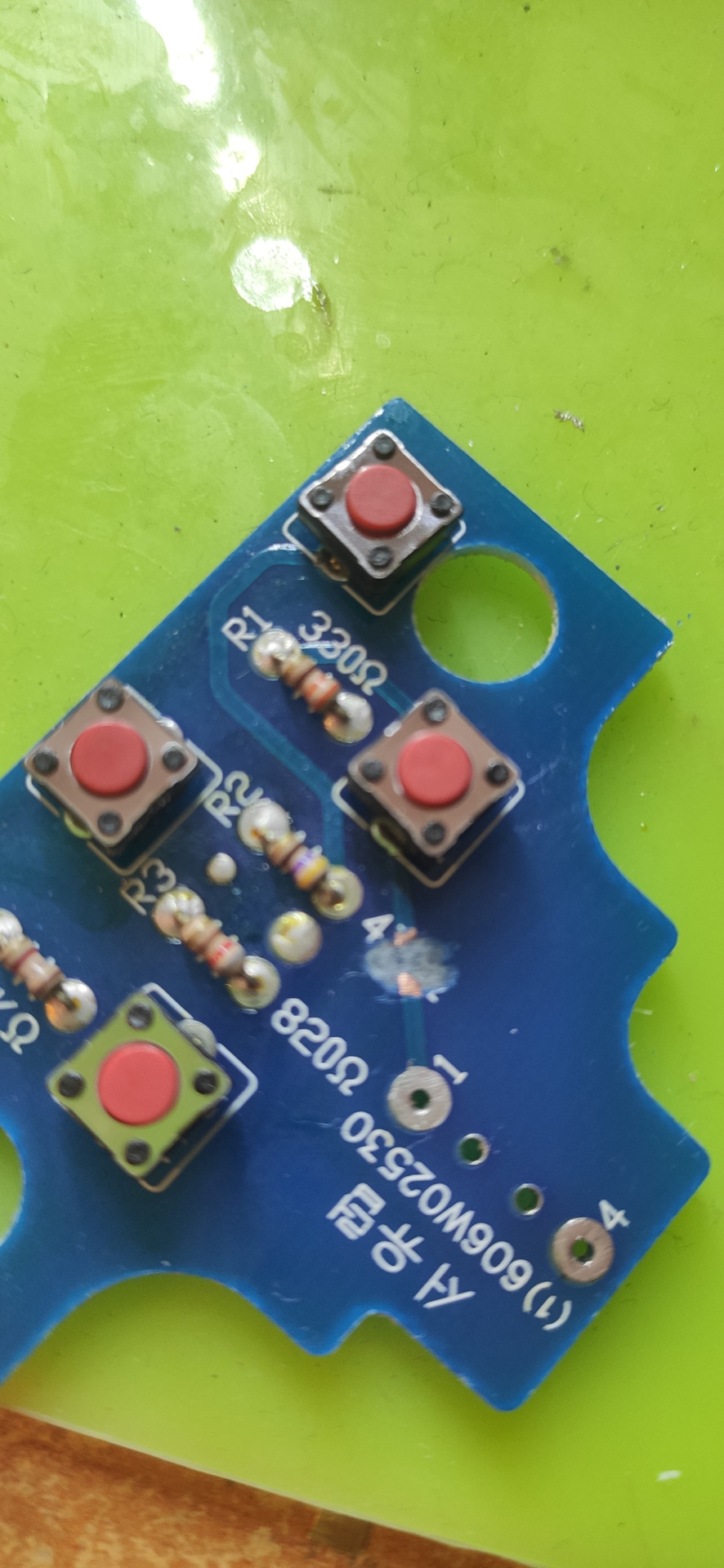

Тут необхідно перерізати доріжку, тому що в заводському виконаннікнопки з'єднані послідовно, нам так не підходить, буду від кожноїкнопки паяти резистор. Без відмивального флюсу, але прибиратизавжди за собою люблю, відмиваю все використовуючи ізопропіловийспирт, безворсову серветку, і зубну щітку.
Збираємо все у зворотній послідовності і радіємо отриманомурезультату.
> зібраний і готовий для встановлення ремакон
На цьому власне і все, всім дякую хто дочитав таку цікаву розповідьдо кінця!
Підписуйтесь, стежте за оновленнями БП, далі буде цікавіше.
