Історія установки Nomade V2 до штатної RD4

Тема заїжджена на форумі, проте незважаючи на велику кількістьмануалів, схем, роз'яснень на російській, англійській, французькіймовах толкового і простого мануалу на хлопський розум я не знайшов.мене зареєструватися на драйві і написати інструкцію разів зо три, щоб будь-хто вміючий тримати викрутку в руках зміг з мінімальнимивитратами поставити собі цю доробку. Кому цікава установка мотайтевниз. Прописав вихід аукс1 і задоволений На наших машинахсуб'єктивно краще АУКС грає з айфон 5 і вище.Не гірше, а простоінакше. Нікого не хочу обурити — просто з RD4 гра інших справдініяка. . Купивши USB box оригінальний без шнурів, але на ту годинуруки так і не дійшли шось з ним придумати хоча розпінівку знавши.Шнур USB скліпав сам (дуже вже хотів музики з флешки).Перешаманивши зі старої передню панельку, щоб по Фен-Шую було, поставивши на місце старої магнітолі, прописали він код, активувалиблутус у дисплеї на сервісі і готово (можливо в діагбоксі ще щосьпрописували, було давно я вже не пам'ятаю, та й стаття не про це).Результат — музика з юсб мені не понравилася, по блутусі шиплятьвисокі частоти. Понравилися все той же аукс і диски мп3 як грають.Трохи поїздивши, понервувався і поставивши назад RD4 з AUX.можливості простої, але з якісним звуком RD4. Придбав на алегропольському (перегорнувши куєву хмару лотів, бо ніякийрозбиральник-продавець не догадається підписати блок своїм ім'ям чипартноміром). Прийшов блок за тиждень звичайною поштою. Звичайно жбез шнурків. І тут почався смуток і ступор. Розбирався зпідключенням тиждень (я не електрик, по освіті лікар томунасміхатися не варто). І нарешті народивши:) Мануал по установціNomade v2 для простих автолюбителів
1. Приготуйте кабельки від старого системного блоку отакі

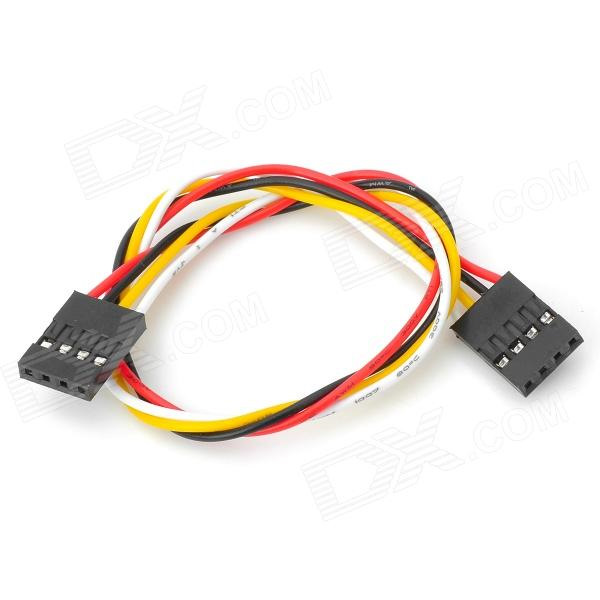

З них кліпав проводку. Металеві наконечники легко витягуються ізпластикових обойм для заміни місцями. Також потрібно гніздо USBмама (в яке вставляють :)
2. На блокі, на магнітолі і на BSI (на бортовому комп'ютері) (насамому штекері витягнутому з BSI) є цифри, які вас зорієнтують пронумерацію контактів. Робимо в цілому три шнурки - на магнітолу, набортовий комп'ютер, на USB. На бортовий комп'ютер потрібно робитизавдовжки півметра, можна і більше, на магнітолу можна коротший —20-30 см, на USB — півметра буде добре, щоб вивести в бардачок.

< шнурок на бортовий комп'ютер складається з трьох дротіврозпінівка
номад 11 - комп'ютер 10
номад 13 - комп 8
номад 10 — коип'ютер 6
Скрутіть їх вузлом (я косу заплів) щоб не теліпалися./>

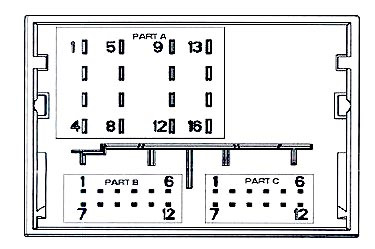

номад 18 - магнітола 10 (part В на картинці зверху)
номад 17 - магнітола 11 (part В на картинці зверху)
номад 16 - магнітола 4 (part B на картинці зверху)
номад 15 — магнітола до заліза (цей контакт маса, я знявши ззадімагнітолі гумову заглушку, що служить опорним елементом приустановці магнітолі, і тоді притиснувши цією ж заглушкою контактмасу до заліза магнітолі — так у сервісі порадили, можна добудь-якої залізяки її прифігачити, але авто буде струмом стукатипри дотику).

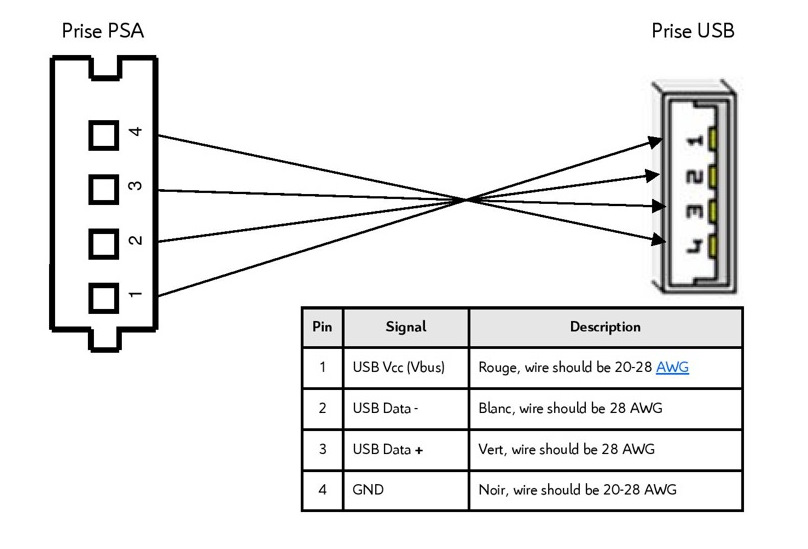

Шнурок USB мама)
зліва номад, праворуч USB мама (розпінівка мами:1 — червоний, 2 —білий, 3 — зелений, 4 — чорний)
3. Приготуйте набір Torx викруток та дві довгі вузькі викрутки абоспиці для в'язання, щоб дістатися магнітолі. Доступ до бортовогокомп'ютера з плоскою широкою викруткою. До магнітолі:витягнутигумову полицю знизу, витягнути попільничку, відкрутити два саморізинад срібним пластиком! , витягнути пластикову панель дірками підкерування кондиціонером, витягнути пройом під магнітолою (дві рукив пройом і різким рухом до себе і вниз), дві спиці втиснути доупору в дірки на панелі магнітолі і потягнути спицями на собі (спочатку праворуч, а потім зліва або навпаки).

Магнітола у вас в руках, для маніпуляцій від'єднайте антеннуправоруч, а потім розгорніть магнітолу задом до себе. Праворуч будеконтактна група як на малюнку згори. У part B може бути шосьвтикнуто - сміливо відключайте, там виходь на два аукси, мікрофон іможливо ще якусь фігню яка після установки номада вам не будепотрібна)

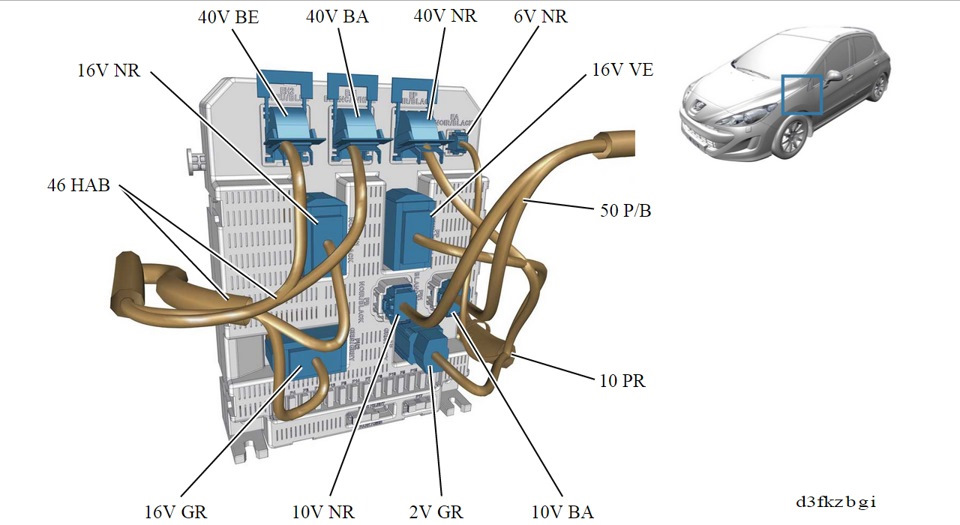

До речі є всі шанси що там може завалятися шнурок до мікрофона, якого в плафоні у вас немає, але сам шнурок присутній — умайбутньому він вам може згодитися. Замок) з плоскимшліцем.Втикаєте туди плоску викрутку і повертаєте що є сили:)відхиляєте панельку на собі і ззаду купа дротів і запобіжників — цебортовий комп'ютер, там лівою рукою шукаєте і від'єднуєте штекер10V NR (на фото)
< /p> 10V NR блок на фото. Орієнтований так само як у машині —запобіжники різнокольорові знизу в машині і на фото. Пасатижі) імеханічно втикав у витягнутий штекер 10v NR із зовнішнього боку вобойму, номер якої вказівок зверху, так щоб він контактував ізпроволокою, яка вже на тому місці стоїть. Триматися там маютьміцно, бо після першої поїздки відпадуть. Сам шнурок спокійнопроводитися в просторі позаду магнітолі та центральної панелі (від'єднуєте під кермом ще одну панель, що праворуч від панелі BSIі лівою рукою подаєте шнурок у просторі позаду магнітолі звідкиправою рукою його дістаєте) Під'єднуєте отриманий кінець шнурка доNomade. >

Більша половина зроблена. Nomade у мене стоїть у просторі позадукерування кондиціонером під полицею під магнітолою. При їзді нетарабанити – можливо влігся нормально, можливо ще дасть про себечути. Тут фантазія для встановлення та фіксації у шкірного своя.Складаєте назад панель магнітолі, полицю. Панель кондиціонера можене влізти з першого разу — мішатиме номад (штовхніть його правоюрукою знизу в інше положення і спробуйте ще раз). Далі беретеінструкцію Прописка діагбоксом на сервіс пежо, або до будь-кого хтовміє робити комп'ютерну діагностику. Показуєте їм інструкцію іпросіть зробити так само, ні більше ні менше:) але саме так як вінструкції (прописати аукс 1 під Nomade v2/KML в магнітолі)
Радуєтеся.
PS 1. З невідомої причини поляки відключили програмно в мене вNomade функцію Audiostreaming — прослуховування музики з телефонупо Bluetooth. Включається вона просто — у діагбоксі в налаштуванняхблоку Handsfree (Nomade) Перевірте відразу як прописуватиметеNomade на сервісі всі функції.
Вставлена ​​флешка має читатися майже відразу. Без рипіння має бутимузика (інакше переплутали контакти на магнітолу). У пункті менюмає бути четверте додаткове меню праворуч (Bluetooth). У менюнамагаєтеся підключити нове пристрій, має випасти два пункти — метапід'єднання пристрою (streaming audio та зв'язок чи щось таке)Вибираєте стрімінг і тоді шукаєте свій телефон по блутусу.
2. Телефонувати ви зможете але будете лише чуть того хто з вамиговорити (він вас мало не буде бо у вас немає мікрофона:)Доустановка мікрофонащо один його кінець втикається двомаконтактами в Nomade v2 (я його не ставив поки що, бо сто років менітреба на цілий салон триндіти по телефону)
