Усім привіт. Питання — як підключити штатні кнопки на кермі донової магнітолі?
Що ми маємо:
1) сам штекер, який юзався в старій штатній магнітолі.

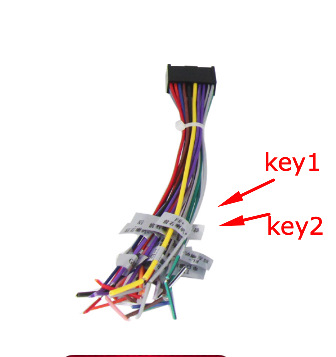

2) купа проводів у новій магнітолі, серед якої є провід Key1 іKey2, але проблема в тому, що він тепер не використовується.
3) навчання кнопок у самій магнітолі
Питання:як підключити це все справа, є я не використовую кабелі зкомплекту, а використовую перехідник у перехіднику? (штатна проводка> ISO перехідник > Kenwood перехідник)
Запрацює схема, якщо я відріжу штекер і проводами підключуся допроводів перехідника, які за схемою з проводкою яка була вмагнітолі відповідає за key1 і key2? Взагалі заплутався, просвітите)
Коментарі14
Підключав кнопки керма на магнітолу Teyes два виходи Key 1 і Key 2 вийшло змусити працювати тільки тоді як один будь-який провід з кнопок кинув на Key1або 2, а другий провід з кнопок просто на масу, один вихід з магнітоли залишився зведеним, все навч...
Хз) у мене щось працює все кау по маслу )
Опа, те, що мені треба. Тобто ти використовував тільки ISO перехідник і перехідник для антени. А найменший конектор залишив просто бовтатися?
Все одно до якого контакту, кнопки на кермі ізольовані від маси автомобіля.
а можна людською мовою для недалеких?))
Кнопки на кермі це окремий ланцюг. Тобто та немає плюсу мінуса, можна підключати дроти як хочеш.
слухай, куди підключити ці два дроти?)
Будь-який на масу, інший на кей.
Доброго дня. Можете підказати з приводу проводів Key 1 і Key 2? Читав, але так і не зрозумів, куди їх з'єднувати. Один Key на масу, а другий?
Якщо на магнітолі один висновок key, то дроти з керма один кей на масу, інший на кей магнітоли. Якщо на магнітолі 2 кея, то відповідно з'єднуєш обидва кея керма до кеїв магнітоли. Який куди не важливо, в кермі просто набір резисторів , діодів немає, ...
Спасибі
у мене в комплектації не було кнопок, але я вирішив поставити, тому що в не штатній магнітолі були ці самі проводки для кнопок! і все заробило!
Ось, питання в тому, чи буде працювати така ж тема з перехідниками, бо підключені вони а не дроти з комплекту магнітоли) я вірно розумію, що потрібно знайти або за кольором такі ж дроти, або дивитися куди підключається той же key1 key 2 до якого конт...
цього я не підкажу, сам робив методом тику 😁
