Підсвічування у дверні ручки (передні та задні).

Після купівлі свого ІСа, перечитав велику кількість цікавих записівна Драйві, зробив собі позначки, щоб мені хотілося доопрацювати усебе. Одним з пунктів — було підсвічування у дверних ручках, тимбільше що вона туди планувалася із заводу, але з незрозумілихпричин її там немає, але можна замовити оригінал тойота і то тількина передні двері, на задніх ручках немає прорізів і пазів дляпідсвічування. Плафонів здійснюється "колгоспним" методом, самостійним прокиданням кабелю з дверей у салон до підсвічуванняніг водія та пасажира, я вирішив відразу ж провести аналогічнийкабель і до задніх ручок, а відсутність прорізів наважилася за парухвилин роботою малим колом бормашини.
< З метою економії, та й інтересу зробити все самостійно вирішивне брати оригінальні плафони, а зробити підсвічуваннясамостійно.
І так, замість 1 оригінального діода в корпусі, думаливикористовувати діодну стрічку, тільки підібрати підходящий крокміж діодами, але з того, що було в наявності і в найближчомумагазині нічого не підходило за розміром. Але знову ж таки вирішиливикористовувати підсвічування матриці. Вирізали спочатку 6 діодів, 2 секції по 3 діоди, але виявилося перебір, потім розрізали по 1секції, 3 діоди. Поекспериментував із опором, взяли резистори на500 Ом. Прозоре скло на плафоні замінили наявною підкладкою відноутбучного РК екрану.
В якості дроту — акустичний кабель 35 перетин, у силіконовомуобплетенні.
Закріпили діоди з резисторами відразу впритул до РК підкладки, прямий над прорізом термоклеєм. Виглядає не зовсім естетично, зателегко замінити при необхідності простим нагріванням клею…
Проводи зробили з роз'ємами тато-мама для легкого демонтажу дверноїкарти, підключалися до роз'єму підсвічування ніг доштекеру.<

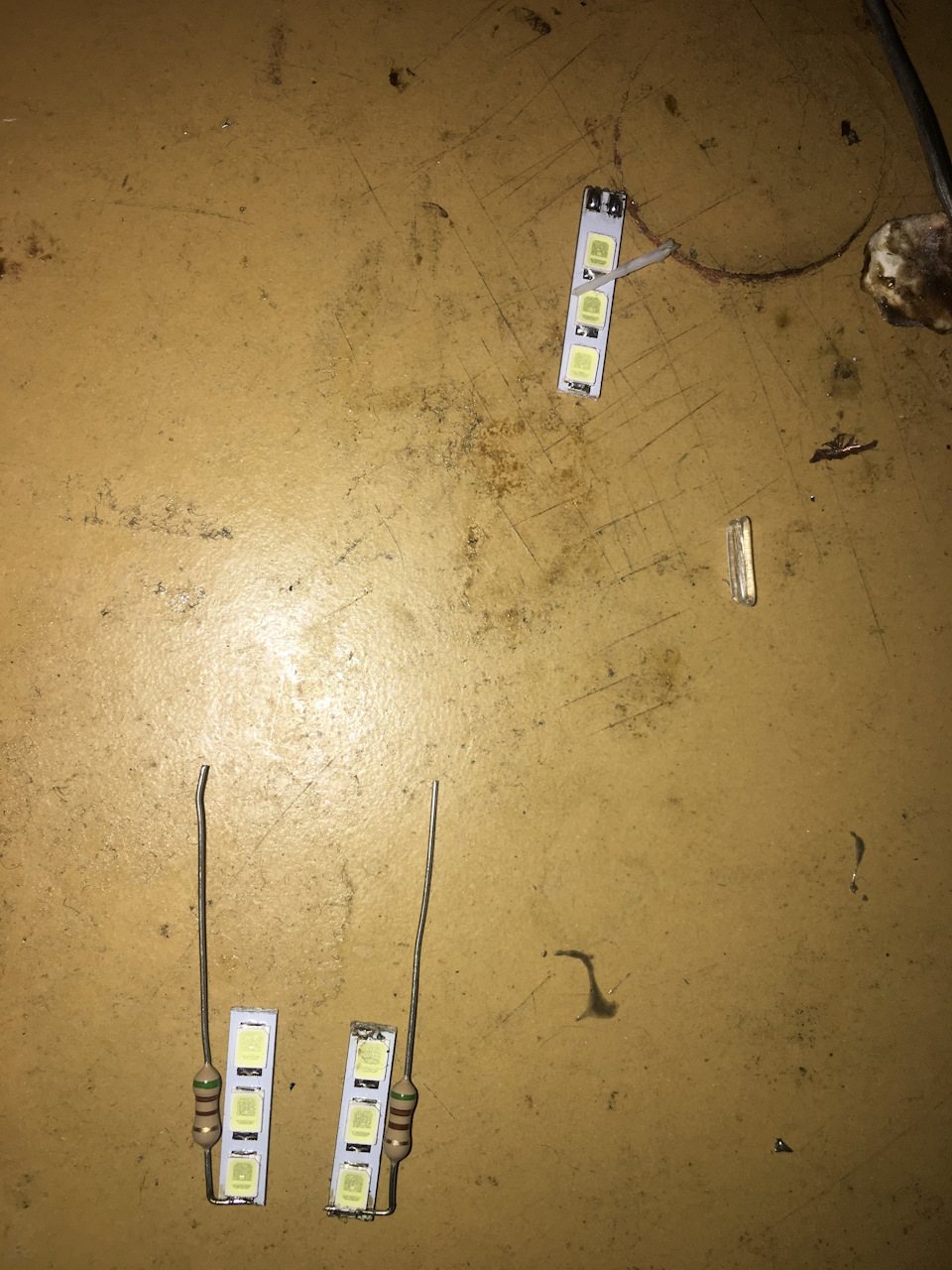

Заготівлі

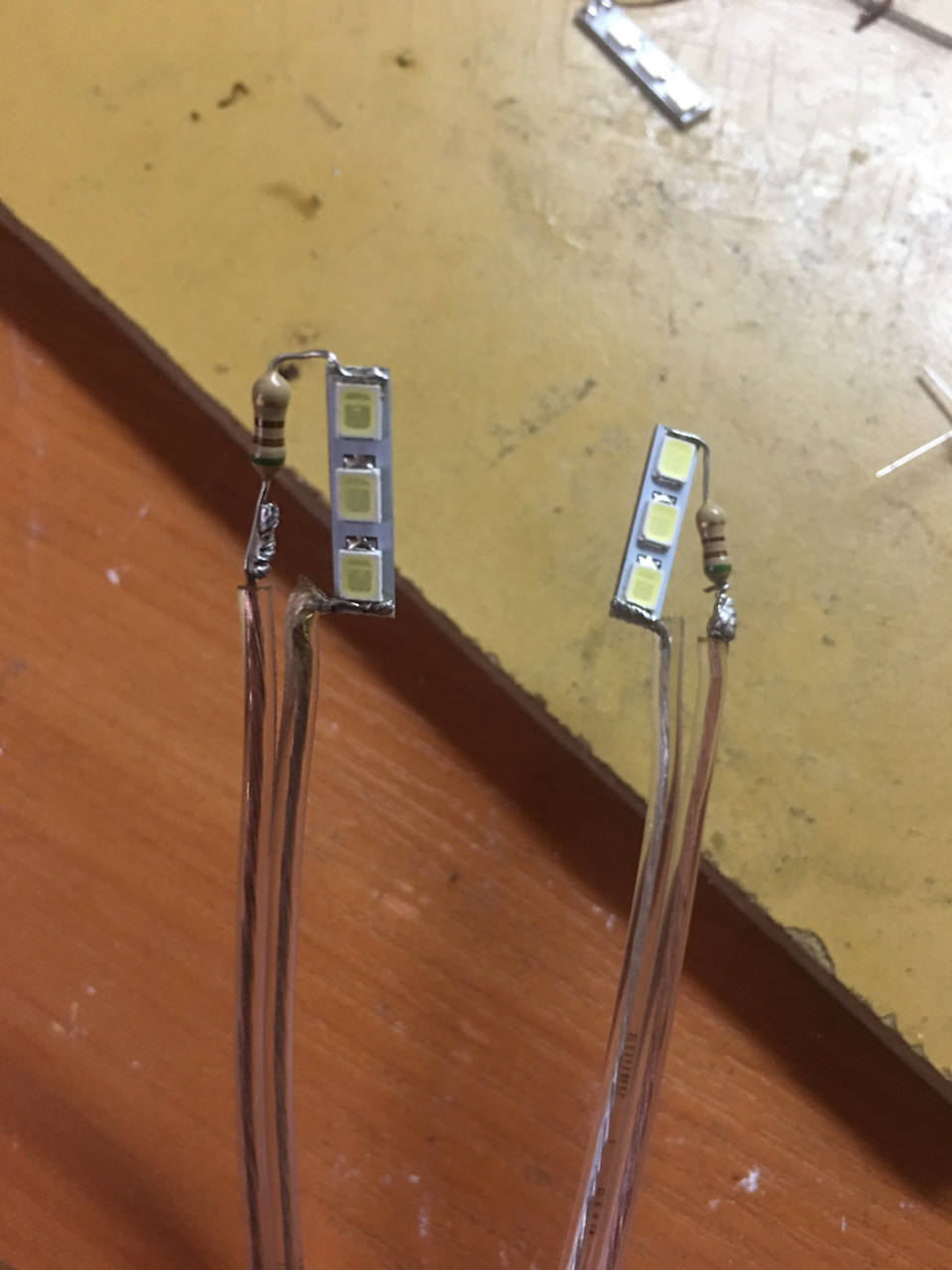

Заготівлі 2

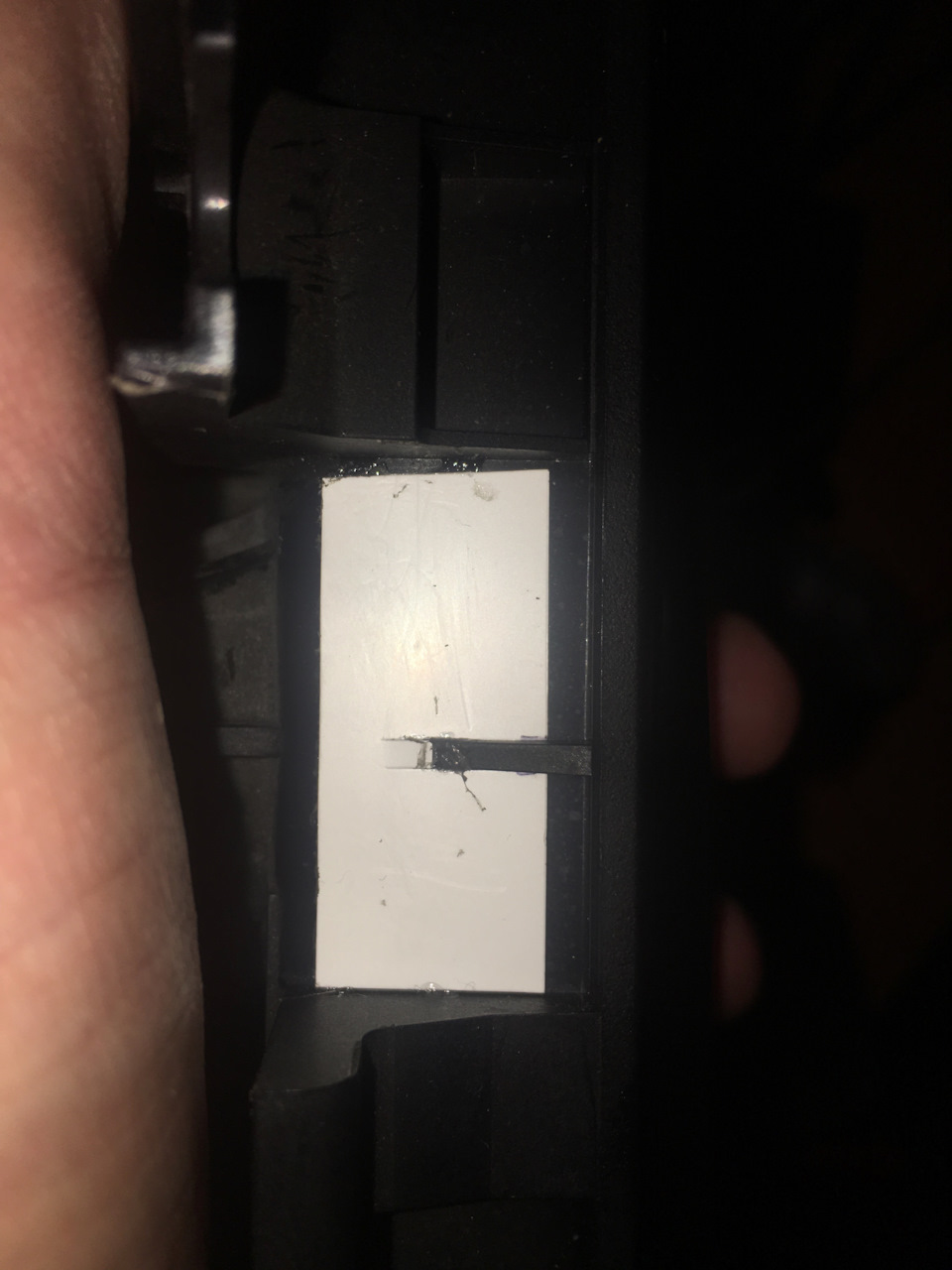

Підкладка РК екрану над прорізом

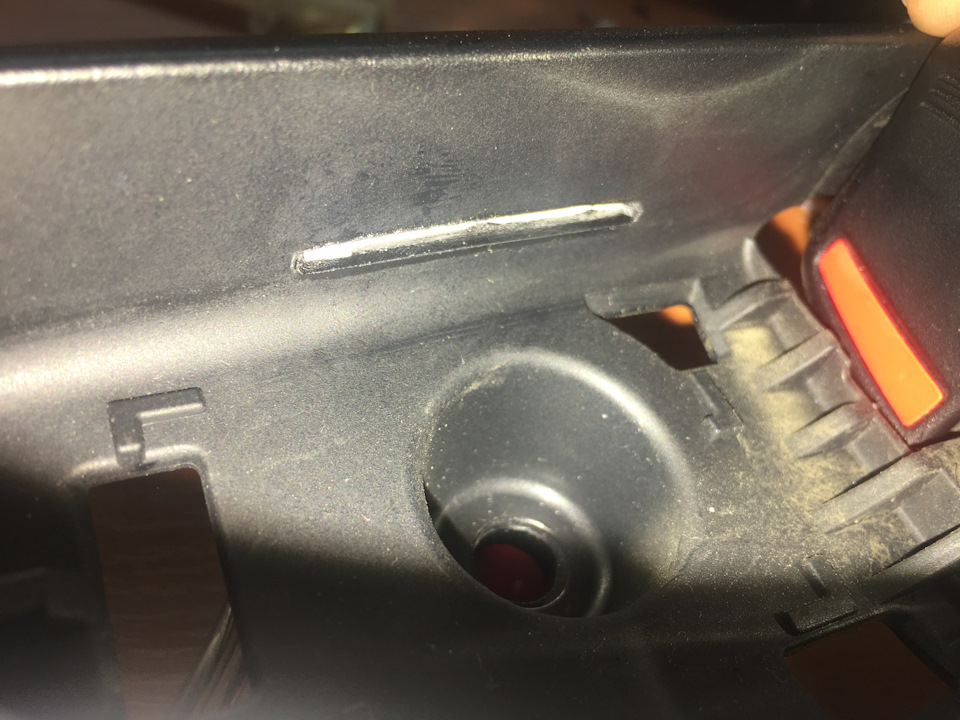

Проріз у задній ручці

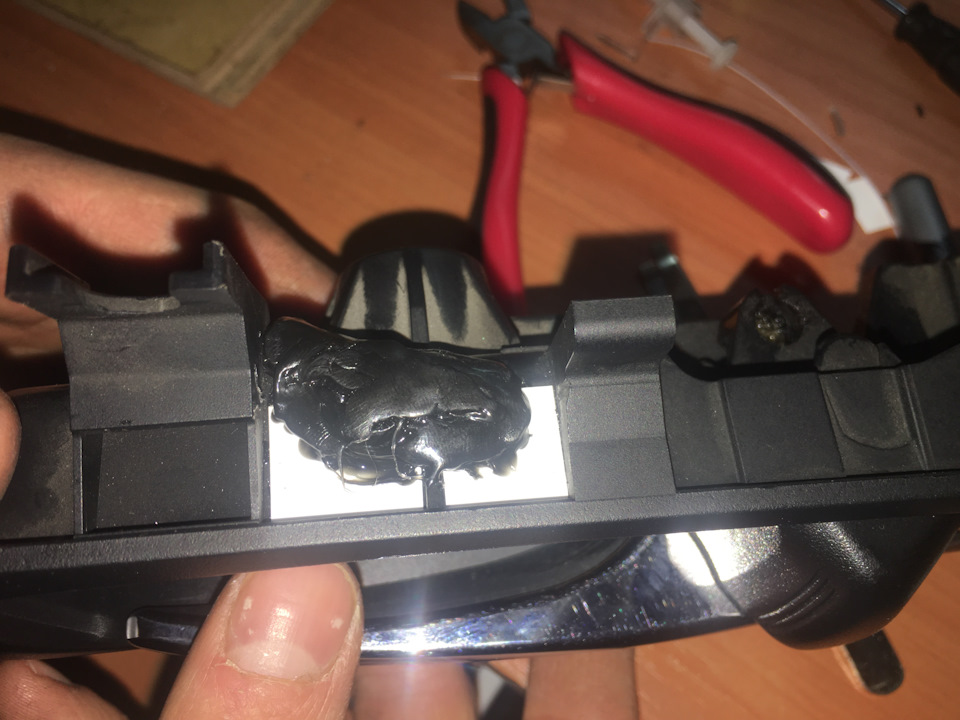

Вигляд зверху, термоклей на діодах
Готовий варіант вид знизу
Готовий варіант вид зверху
