Погляд зсередини. Tuner and Amplifier Unit (TAU)

Всім привіт!
Насамперед, як сів за кермо своєї красуні – перевірив штатний звук.Мені здався досить прийнятним, як для Враження від звукунаступні:низи є, високі, не так багато, але є, а ось середини немаєвзагалі! Навіть не дивлячись на наявність широкосмугових динаміків.Хотів поліпшити стан речей. Програваючого пристрою».

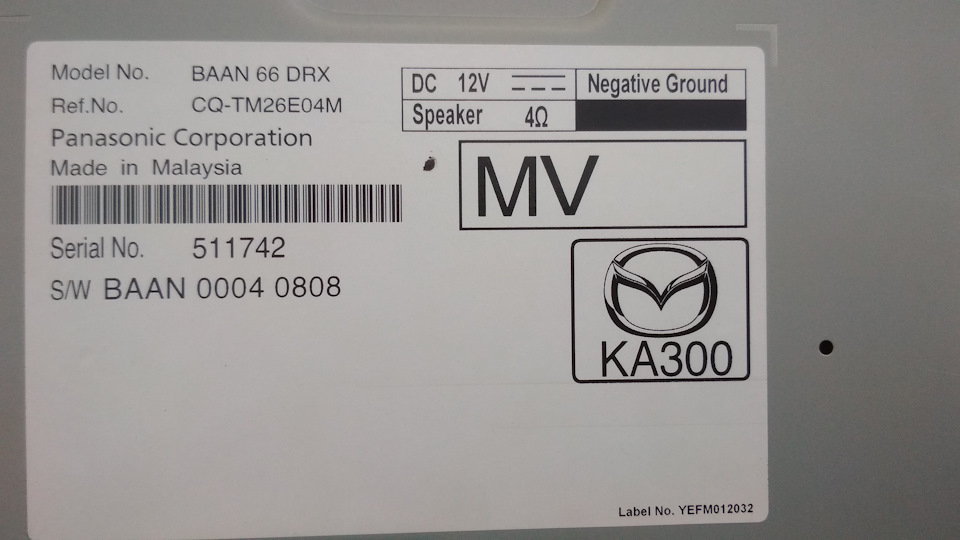

Вивчивши сервісний мануал, виявив наявність штатного підсилювача таназивається він Tuner and Amplifier Unit (TAU). Судячи зопису цей блок несе в собі як тюнер так і підсилювач.Перша думкаяка засіла в голову - це дізнатися, що за «звір» (мікросхема)відповідає за посилення звуку в TAU.

"пошук у всесвітньому павутинні нічого не дав. Машини нові, блоки -теж. Інфи немає взагалі. Але це нас не зупиняє! Якщо немає історії, буду її створювати! "

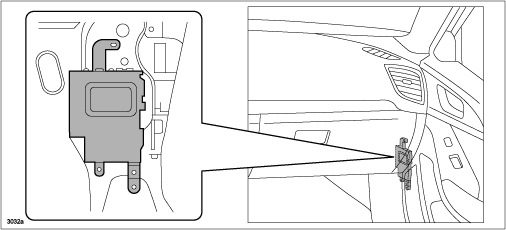

Знайти блок TAU виявилося дуже просто. За бардачком, праворуч відвентилятора. Щоб до нього дістатися, необхідно зняти бардачок тапару панелей облицювання. Сам блок тримається на 3х гайках (1зверху та 2 знизу). І так, зняли блок. Ось фото його маркування:Зверхньої частини блоку знаходиться досить масивний шматок алюмінію– це радіатор яких охолоджує нашого «звіра». Розбираю блок, знімаюкришку (жодних пломб на блоці немає) і бачу:Мене цікавить двімікросхеми прикручені до радіатора зліва:

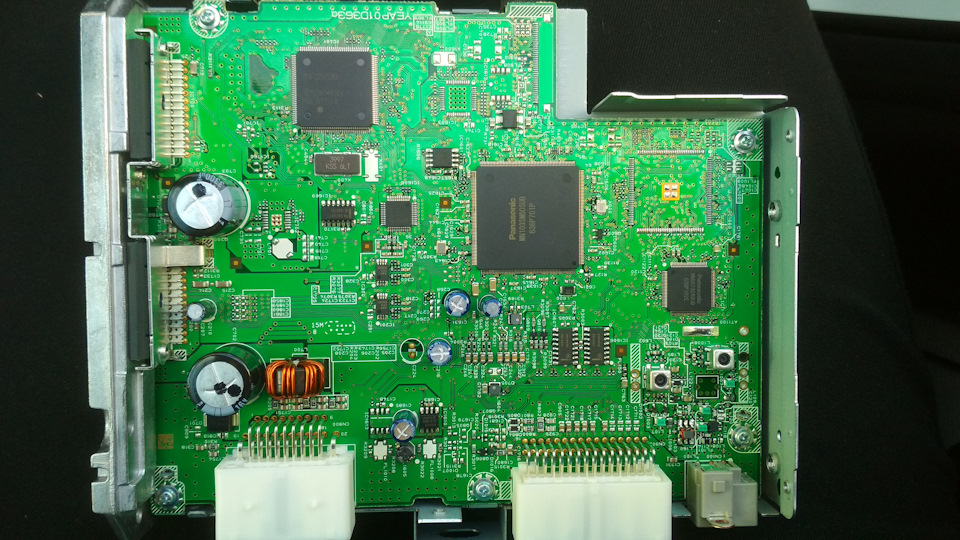

Відкрутив притискну планку, акуратно відігнув її і ось метидосягнуто!

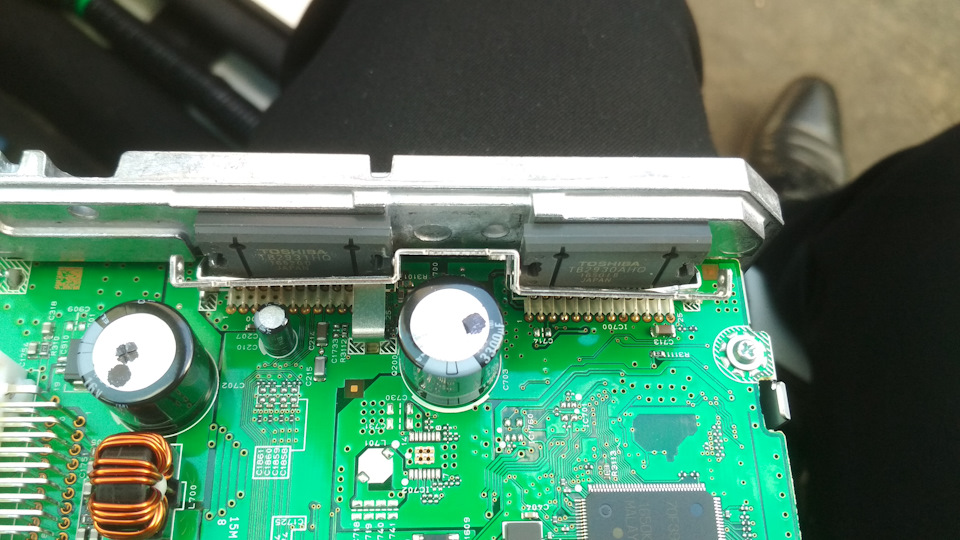

Нашого «звіра» звуть TB2931HQ виробництваTOSHIBA.

Відповідно до датаситу дана мікросхема 4х канальна і дастьнам максимум 29W на канал (4Ом при 14.4V) та 24 W(4Ом при 13.2V). Також, дуже посередньо описана підтримка кущикиопором 2 Ом. А це не є добре!
Вивчивши докладніше цю мікросхему зробив висновок, що ставиться вонадо нижче ніж середнього класу підсилювачів.
Порився трохи на форумах і натрапив на ті ж мікросхеми в штатнихмагнітолах на маздах3 першого та другого покоління, а це говоритьпро те, що МАЗДА вирішила тут заощадити та використовуватистандартне і «давнє» рішення.

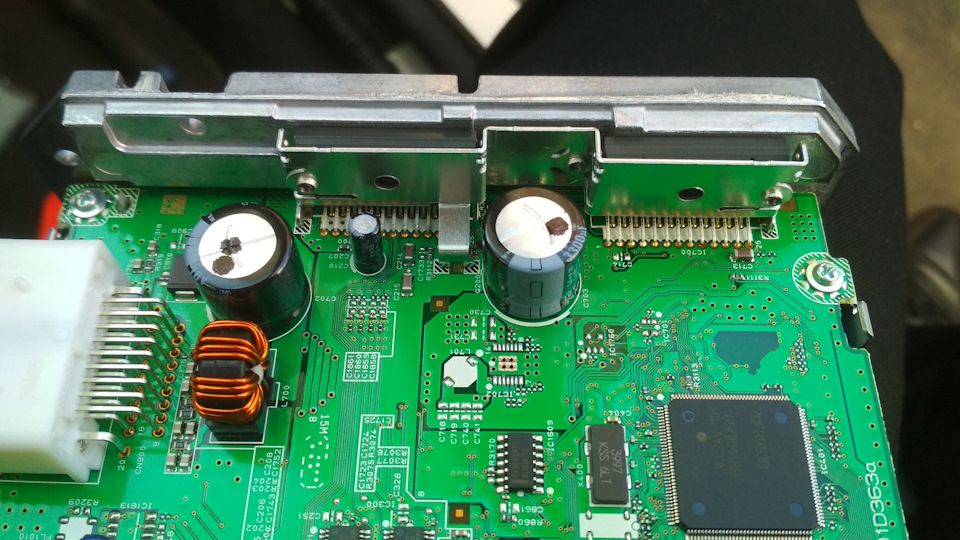

Так само, на мій великий подив, між мікросхемами і радіаторомабсолютно не було термопасти! ЦЕ ЗАГАЛЬНО ШОК! Таких промахівнавіть Китайці не роблять! Радіатор без жодного сліду термопастиТак само трохи вивчивши саму плату, звернув увагу, що звукзнімається безпосередньо з мікросхеми відразу йде на зовнішнійроз'єм блоку. Згідно з технічним мануалом, одразу на динаміки.

Дело на фото видно товсті доріжки від мікросхеми одразу назовнішній роз'єм блоку TAU

Було вирішено почати з апгрейду блоку TAU! Спробую, дляпочатку поміняти мікросхему підсилювача і подивлюся, як змінитьсязвук.
Маючи досвід у створенні власних підсилювачів, вирішив звернутиувагу на лінійку виробництва ST Microelectronics. Вони мають дужегідні підсилювачі типу MOSFET, класу Hi-Fi з дуженизькими спотвореннями. Детальніше про це можна почитати тут.

Вивчивши лінійку топових підсилювачів, зупинився на мікросхеміTDA 7850.Докладніше про неї тут.
Якщо коротко:
— 4х канальний MOSFET підсилювач;
— повна підтримка 2Ом-ної акустики;
— Номінальна потужність 30W на канал (при 4 Ом. Та 14.4В)
— Номінальна потужність 55W на канал (при 2 Ом. Та 14.4В)

І най головне:вона повністю відповідаєте розпинуванню TB2931HQ аце означає, що нам необхідно просто випаяти стару і впаяти нову безжодних змін! Порівняння розпинування мікросхем Виходячи з досвіду, можу сказати, що після заміни мікросхеми, звук стає помітно кращимнавіть на штатній акустиці. "алі" або майже в будь-якому магазинірадіодеталей. Ціна питання близько 300 грн. У Китаї та 500-600р уРФ.
Я замовлю напевно в РФ т.К. Сверблять руки апгрейдити звук! Замінумікросхеми і апргрейд планую на сл. Вихідних. Відповідний запис уБП обов'язково буде! Коли назад все збирав, обробив мікросхемитермопастою. Зайвим не буде.

Всім добра!

"
