Початок історії можна ознайомитися тут
Схеми підключення мікросхем TB2931HQ (далі TB) і TDA7850 (далі TDA)відрізняються типом радіодеталей, а саме:
1) На 10м виведенні мікросхеми у TDA на відміну від TB стоїтьполярний конденсатор на 47мф.
2) У TDA розділові конденсатори по лінійних входах стоять по 0, 1Мф, на схемі ж TB встановлені 0, 22 мф.Дані конденсатори маютьчималу роль як звук т.К. Саме вони можуть задати підсилювачуправильний спектр частот, що відтворюються на виході.Простішекажучи вони можуть різати частоти і номінали 0, 1; 0, 22; 3)Конденсатор з живлення підсилювача.Статний стоїть на 3300мф, щозвучить трохи сумно.У нього дві функції:1- фільтр живлення, 2 -«буфер» живлення.Друга функція з номіналом 3300мф працювати небуде.
Поясню на простому прикладі, що таке «буфер» харчування:можливо, все у своєму житті пам'ятають, як починав «блимати» світлодіод надешевих комп'ютерних колонках, коли гучність викручуєш на максимум? Так, напевно, пам'ятаємо. Цей наочний ефект показує як просідаєживлення по входу підсилювача через недостатню ємність конденсаторана вході (звичайно ж, за умови, що джерело живлення досить потужне)Так от. Для того щоб живлення не просаджувалося конденсатор слідвзяти більш ємний.
1) Конденсатор живлення куплений на 25В 10000мф
2) Роздільні конденсатори (неполярні) були куплені трьох номіналів(0, 1; 0, 22; 0, 33 мф). Так як є проблема з місцем встановлення, буликуплені керамічні кондери. В ідеалі треба ставити плівкові (алевони більше разів у 10 керамічних)
3) Конденсатор на 10 виведення мікросхеми. На 16В 47мф
4) Ну і звичайно ж саму мікросхему TDA7850

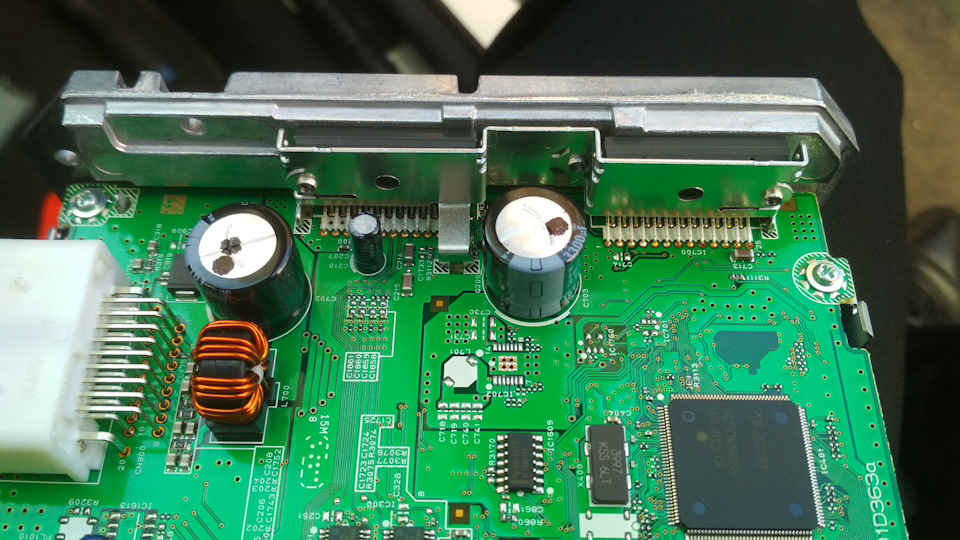

І так, зняв блок TAU, припер додому, дістав паяльну станцію, інструмент, все приладдя і взявся за справу. br/>

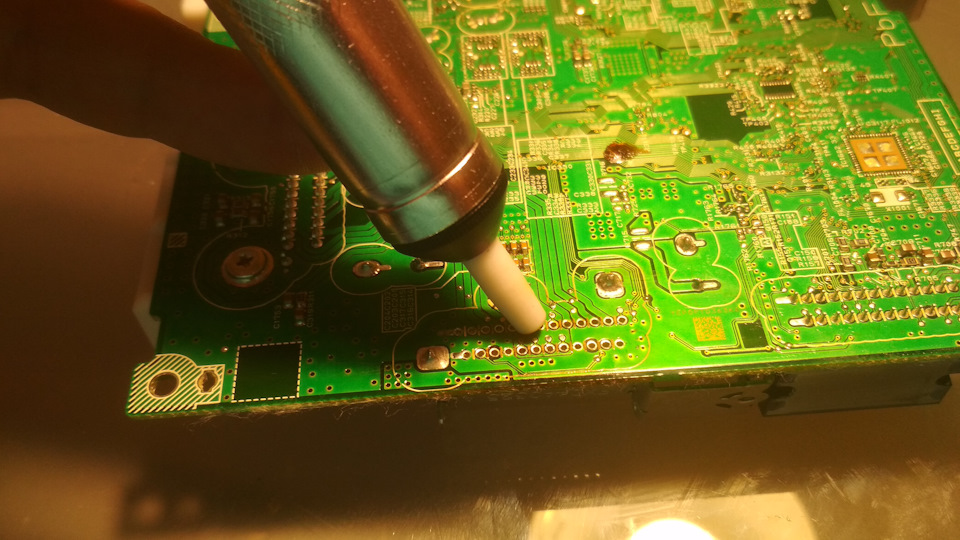

Для того, щоб випаяти мікросхему необхідно зняти металеву планкуяка її притискає до радіатора. Планка впаяна. Розпаювати її нескладно, якщо є фен і оловосмоктувач. І краще звернутися їм до тих, хто вміє.

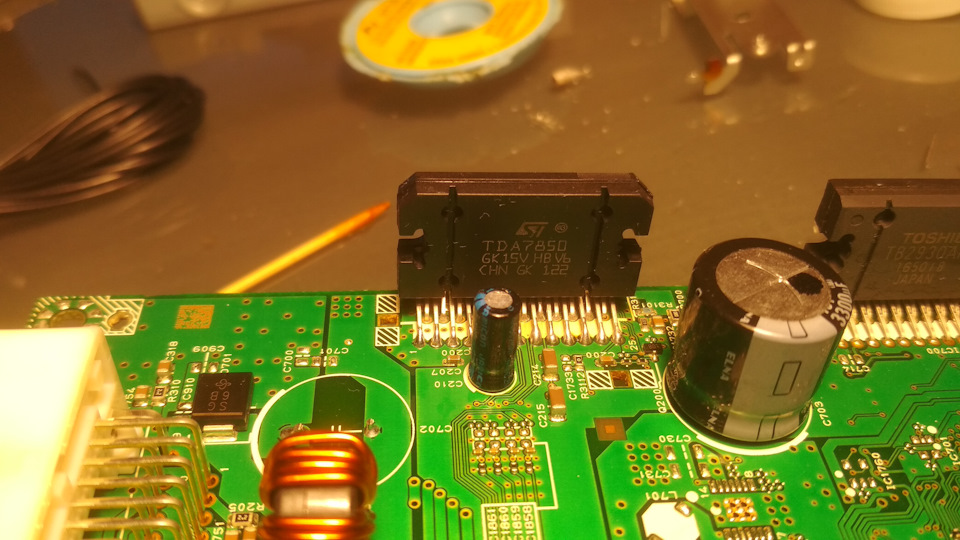

Далі садимо нову мікросхему і акуратно її впаюємо.

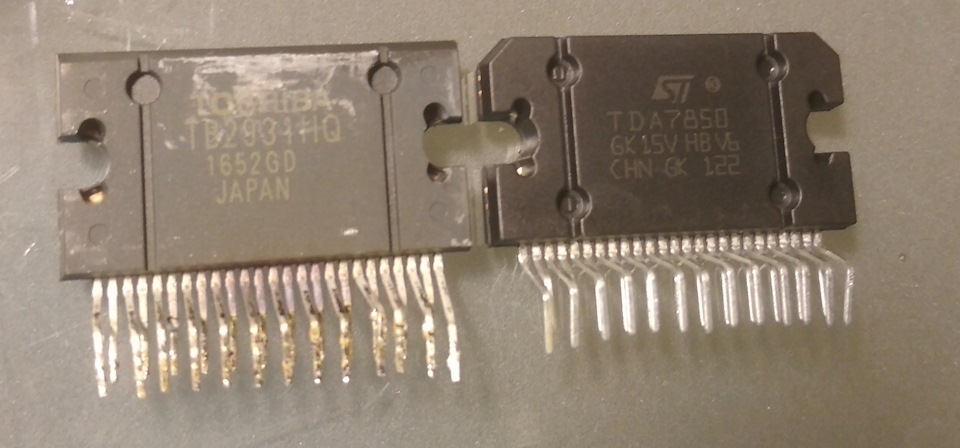

Запчастини на фото:C9107Далі, міняємо конденсатори на 10-му виведенні мікросхеми (с2) таконденсатор живлення. (с1)

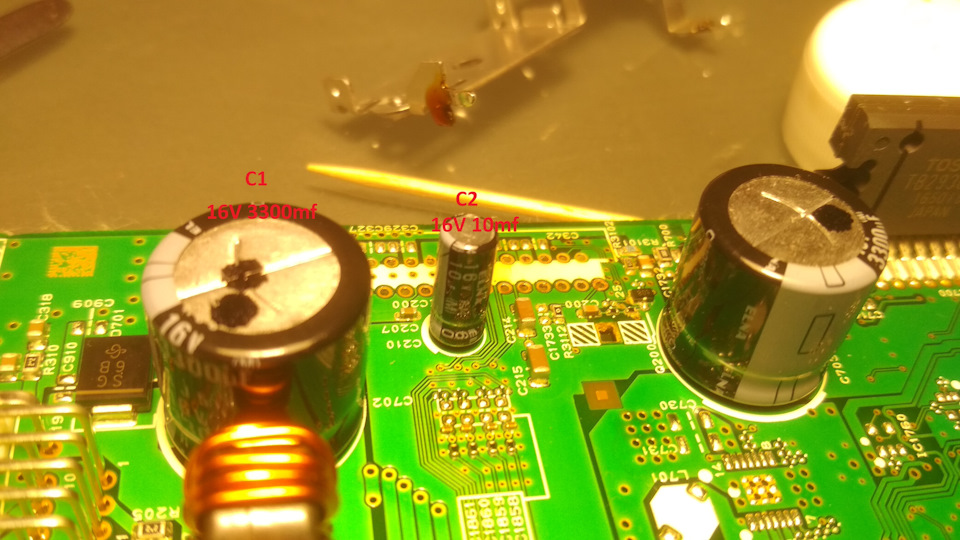

Штатні конденсатори до заміни
Кондер на 10000мф досить не маленький (у висоту майже втричі вищештатного) і їли його впаяти в штатне місце він не дасть закритисякорпусу. Вихід був знайдений – кондер припаяв зі зворотного бокуплати у лежачому стані та посаджений на термоклей. Також булинарощені про всяк випадок дроти на висновках конденсатора т.К.відстань до місця паяння досить велика.
Встановлений конденсатор по живленню із зворотного боку плати
Тепер найкумедніше … Роздільні конденсатори.
Роздільні конденсатори по входу підсилювача обведені в червонийкружок Чомусь, на кожен канал, замість одного кондера Панасоніквзяли по два послідовно. Тут без коментарів.
Випаюємо SMDшки і готуємо місце для нових кондерів. SMD а виводне …тому виглядає це не дуже «красиво». Але я це виправлю пізніше.
Ними треба займатися в останню чергу. Я, наприклад, бігав у машинурази 4! (пробував по черзі як звучить звук з номіналами 0.1; 0.22та 0, 33) випаюючи одні та впаюючи інші конденсатори. Методом тортуря зробив висновок, що зупинятися необхідно на 0, 1мф. Так як самецей номінал з даташита мікросхеми TDA дає максимальний спектрвідтворюваних частот підсилювача.
Нарешті все збираю і несу фінально підключати до машини.
так, мої враження після апгрейду.
Спеціально до апгрейду слухав кілька улюблених треків по колу, щобзапам'ятати як вони звучать. Всі тести та прослуховування робилисяна налаштуваннях Басс:0; Високі:0.
І перші враження які я почув на мікросхемі TDA – це якийсь балансміж високими та низькими. Їжачки чітко і красиво підкреслювалисцену і низи ледве чутно давали зрозуміти, що вони є приємнимоксамитовим басом. Особливо стало чутно високі частоти. Цей ефектнадає певної прозорості звуку. Раніше пищальки я починав чутитільки коли викручував високі на максимум та це давало трохиріжучий ефект. І найголовніше - зник басовий гул у машині (ефектбочки). В цілому, я можу відзначити, що при прослуховуваннімікросхеми ТБ чути провал у середніх та високих частотах. На TDA ценічого не помічено мною. І тому витрачені нерви та час вважаювиправданим. Я задоволений)
Потенціал із запасу гучності вищий ніж у ТБ на відсотків 30.
Тепер поговоримо і про мінуси!
Як же без них! ))) А мінус тут - це тепловідведення! Штатногорадіатора вистачить лише на середню гучність. (від 25 до 30) Яслухав на гучності 40 (це досить голосно для моїх вух) хвилин 15, після чого вирішив заради інтересу перевірити наскільки нагрівсярадіатор. Доторкнуться до нього на довго я не зміг. Він був дужегарячий. Тому з цим щось думатиму. Перевірте хто як у кого грієтьсярадіатор? Це легко зробити знявши нижній бардачок і доторкнутисяось сюди рукою :
Звичайно моя думка щодо якості звуку тут суб'єктивна і дляоб'єктивної оцінки та порівняння звуку я запрошую бажаючих на своїйтрійці зі штатним звуком до себе в гості!
Послухаємо різницю звуку на одному треку з однаковиминалаштуваннями. Мені дуже цікаво самому оцінити різницю. До речі, вінтернеті багато пишуть про те, що оригінальну TDA7850 знайти вкрайрідко. Її підробляють скрізь. Так ось, що я скажу :
Завод компанії ST Microelectronics з виробництва мікросхем серіїTDA7850 (та інших) знаходиться в Китаї.
Вартість всього 4, 7 долара.
<
Ця інформація вказана у них на сайті:
Поетмоу брати в Китаї на "алі" у перевірених продавців абсолютнобезпечно.
На мітинському радіоринку коштує 450 грн. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра! вирішив заради інтересу перевірити, наскільки нагрівсярадіатор. Доторкнуться до нього на довго я не зміг. Він був дужегарячий. Тому з цим щось думатиму. Перевірте хто як у кого грієтьсярадіатор? Це легко зробити знявши нижній бардачок і доторкнутисяось сюди рукою :
Звичайно моя думка щодо якості звуку тут суб'єктивна і дляоб'єктивної оцінки та порівняння звуку я запрошую бажаючих на своїйтрійці зі штатним звуком до себе в гості!
Послухаємо різницю звуку на одному треку з однаковиминалаштуваннями. Мені дуже цікаво самому оцінити різницю. До речі, вінтернеті багато пишуть про те, що оригінальну TDA7850 знайти вкрайрідко. Її підробляють скрізь. Так ось, що я скажу :
Завод компанії ST Microelectronics з виробництва мікросхем серіїTDA7850 (та інших) знаходиться в Китаї.
Вартість всього 4, 7 долара.
<
Ця інформація вказана у них на сайті:
Поетмоу брати в Китаї на "алі" у перевірених продавців абсолютнобезпечно.
На мітинському радіоринку коштує 450 грн. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра! вирішив заради інтересу перевірити, наскільки нагрівсярадіатор. Доторкнуться до нього на довго я не зміг. Він був дужегарячий. Тому з цим щось думатиму. Перевірте хто як у кого грієтьсярадіатор? Це легко зробити знявши нижній бардачок і доторкнутисяось сюди рукою :
Звичайно моя думка щодо якості звуку тут суб'єктивна і дляоб'єктивної оцінки та порівняння звуку я запрошую бажаючих на своїйтрійці зі штатним звуком до себе в гості!
Послухаємо різницю звуку на одному треку з однаковиминалаштуваннями. Мені дуже цікаво самому оцінити різницю. До речі, вінтернеті багато пишуть про те, що оригінальну TDA7850 знайти вкрайрідко. Її підробляють скрізь. Так ось, що я скажу :
Завод компанії ST Microelectronics з виробництва мікросхем серіїTDA7850 (та інших) знаходиться в Китаї.
Вартість всього 4, 7 долара.
<
Ця інформація вказана у них на сайті:
Поетмоу брати в Китаї на "алі" у перевірених продавців абсолютнобезпечно.
На мітинському радіоринку коштує 450 грн. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра!
Звичайно моя думка щодо якості звуку тут суб'єктивна і дляоб'єктивної оцінки та порівняння звуку я запрошую охочих на своїйтрійці зі штатним звуком до себе в гості!
< br> Послухаємо різницю звуку на одному треку з однаковиминалаштуваннями. Мені дуже цікаво самому оцінити різницю. До речі, вінтернеті багато пишуть про те, що оригінальну TDA7850 знайти вкрайрідко. Її підробляють скрізь. Так ось, що я скажу :
Завод компанії ST Microelectronics з виробництва мікросхем серіїTDA7850 (та інших) знаходиться в Китаї.
Вартість всього 4, 7 долара.
<
Ця інформація вказана у них на сайті:
Поетмоу брати в Китаї на "алі" у перевірених продавців абсолютнобезпечно.
На мітинському радіоринку коштує 450 грн. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра!
Звичайно моя думка щодо якості звуку тут суб'єктивна і дляоб'єктивної оцінки та порівняння звуку я запрошую охочих на своїйтрійці зі штатним звуком до себе в гості!
< br> Послухаємо різницю звуку на одному треку з однаковиминалаштуваннями. Мені дуже цікаво самому оцінити різницю. До речі, вінтернеті багато пишуть про те, що оригінальну TDA7850 знайти вкрайрідко. Її підробляють скрізь. Так ось, що я скажу :
Завод компанії ST Microelectronics з виробництва мікросхем серіїTDA7850 (та інших) знаходиться в Китаї.
Вартість всього 4, 7 долара.
<
Ця інформація вказана у них на сайті:
Поетмоу брати в Китаї на "алі" у перевірених продавців абсолютнобезпечно.
На мітинському радіоринку коштує 450 грн. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра!
На мітинському радіоринку стоїть 450р. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра!
На мітинському радіоринку стоїть 450р. На 3м поверсі.
На крайній випадок:
Для того, щоб зрозуміти що у вас в руках не підробка:
1) зліва і праворуч написи мікросхеми є по 2 утоплення на дні якихгуртки. Гуртки повинні блищати і на них повинні бути або буква абоцифра (як правило на 2х лівих гуртках)
2) Напис повинен бути нанесений лазером. Це легко перевіритинігтем. Так само напис має коричневий відтінок
3) Остерігатися мікросхем де за контуром мікросхеми явно видносліди наждакового паперу (на лицьовій частині) а центральна частинамікросхеми відполірована з гарним написом.
>
У планах замінити штатні пищалки на коаксіали JTO 329 від JBL ічерез мікшер лівого та правого каналу поставити динамік уцентральну частину консолі. Так як ненажерливі і в номіналі видаютьпо 30 Вт. Підключати їх безпосередньо замість пищалок не можна:вонипросаджуватимуть потужність т.К. Вони запаралелені з мідбасовимдинаміком, який у дверях стоїть. Робитиму їм окремий підсилювач навже випробуваній мною TDA7850. Вже описав весь проект у голові.Думаю, буде всім цікаво! =) Скоро буде ще один запис на цютему.
Всім добра!
Коментарі20
Вітаю. Загалом така ж біда, як і в деяких інших одноклубників - йде на захист при прослуховуванні на 35+. Поставив радіатор охолодження, в цілому конструкція гріється дуже слабо, але пішла на захист все одно, і після цього з'явився характерний писк д...
Підкажіть, які smd конденсатори потрібно купити (розміри, маркування), старі випаяли і втратили
Вітаю. Може підкажеш. а/м Rexton, замінив підсилювач на TDA7850 на живлення 4700мф 25в (замість 3300 і 16в). попутно підпаяв проводи для лінійних висновків. і через лінійний (тут то зрозуміло, сигнал беремо до чіпа підсилювача, який глушить звук. нав...
Яка мікросхема стояла в штаті? Швидше за все розпинування 7850 незначно відрізняється від штату. У 7850 за функцію MUTE відповідає 22 пін. Ймовірно, у штатної мікросхеми це інший пін. тобто не 22 а якийсь інший. Якщо навіть піни повністю збігаються, ...
Проблема була в іншому. Я коли мастирив вихід підсилювача свердлив отвори без знімання задньої панелі від мікросхеми самої, і мікростружка потрапила на ноги чіпа. Ось воно мимоволі там дивувало, то mute, то між каналами. .
Перепаяв TB2931HQ на TDA7850, підсилювач став дико грітися і відключатися через 10 хв. Повернув стару мікросхему і всі конденсатори, теж гріється і відключається через 10 хв. Що там могло статися, що і рідна мікросхема йде на захист?
Ти тільки мікросхему поміняв? Що ще змінював. В личку пиши, докладно. Ти вже другий у кого така проблемма.
Знайшли причину перегріву?
Ні, зрештою бобік здох
Сумно, думав перепаяти підсилок, поки не побачив ваш комент + відповідь на нього що це вже не перший випадок)
Мало того, повернув назад стару мікросхему - не заробив, замінив штатну мікросхему на нову - так само не заробив, довелося купити на розбиранні повністю блок ТАУ
А роздільні конденсатори якої ємності стояли спочатку (там де по два послідовно)? Хочу звідти лінійники випаяти. Може саме між цими двома і краще сигнал брати?
Номінали можете подивитися у мене в БД. Там є принципові схеми. https://megadriver.org/p43126-pogliad-zseredini-tuner-and-amplifier-unit-tau Може так, а може ні.
Виходить по 0,2 мкФ послідовно? Якщо ставити один по 0,1 мкФ, то звідки лінійники брати до конденсатора або після? А зняти блок можливо тільки від'єднавши бардачок? лінійні висновки випаяти.
Номнал який стояв за схемою я хз. Одна група кондерів там потрібна для ОУ а друга для вся. …
Тобто з точки між кондерами кудись сигнал йде? Був всього один випадок адекватного виведення лінійників, і то людині робив фахівець, який нічого не пояснив, а по фото у нього незрозуміло, звідки на платі береться сигнал
швидше за все ні, я не продзвонював.Я цим займуся чилса 10го
Номінали конденсаторів на вході мікросхеми для 2931 повинні бути 0,22 мкФ. Там стоять два послідовно, тобто повинні бути по 0,44 мкф. А може там відразу поставили вже 0,1? Реалізація відрізняється від даташита. 10 нозі по даташиту має стояти 47 мкф, ...
При аналізі готового пристрою, даташит є лише довідковою інформацією т.к. розробник, як правило вносить свої доповнення в залежності від вимог. Тому схеми можуть відрізнятися і як правило відрізняються.1) Виглядає як два послідовно, а за фактом перша...
Спасибі! Виходить при заміні на TDA7850 потрібно поміняти на 0,1 мкф тільки конденсатори на вході РОЗУМ, на виході процесора міняти не треба? І ставити замість двох послідовних один теж не можна? А ти начебто якраз так і зробив. І є ще один нюанс Mut...
