Цього разу в поле зору в тирнеті потрапила абсолютно унікальнаприставка, ні на корпусі, ні всередині не знайшла жодногомаркування, яке допомогло б зрозуміти, що це за конструкція.ідентичність діапазонів таким на приставці КВП-1 дали хоч якусьлогічну підставу припустити, що ця приставка призначалася дляавтомобіля ГАЗ-21 "волга".

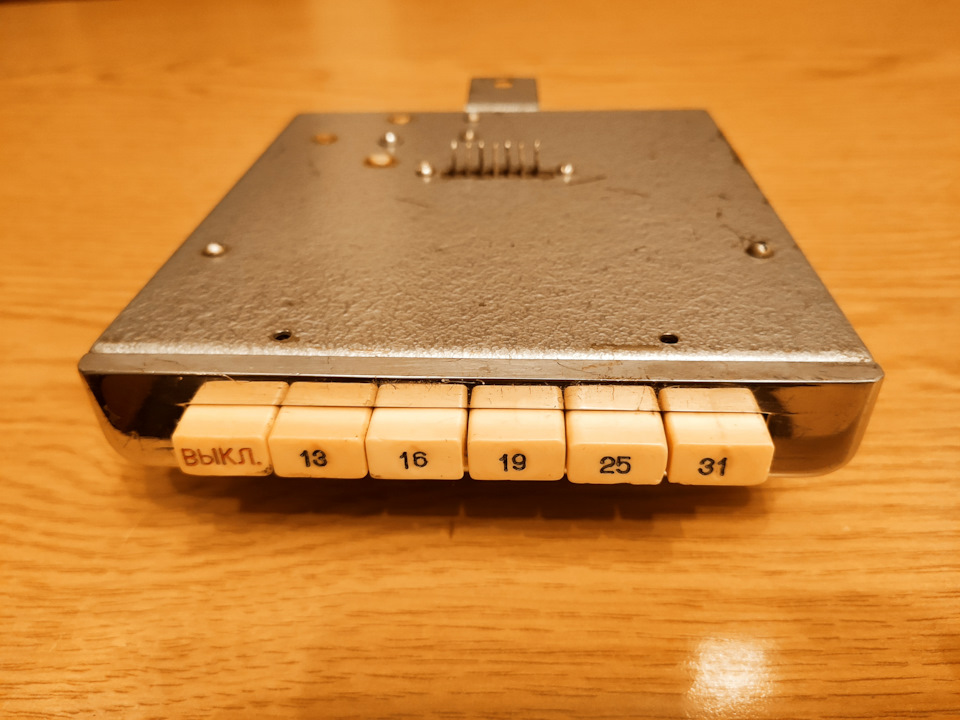

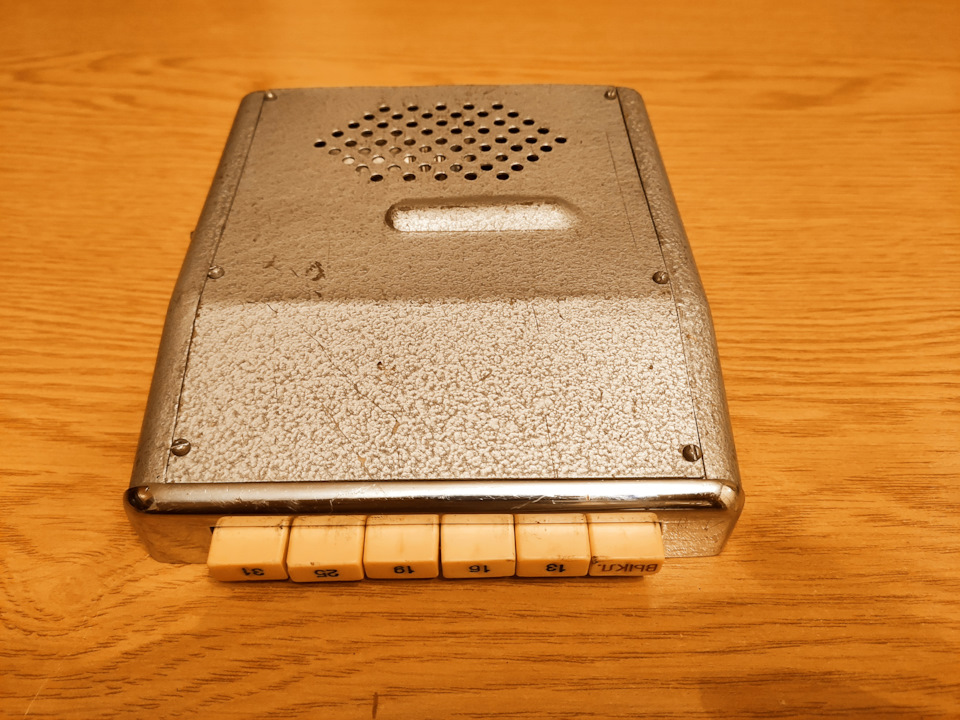

Вигляд спереду-згори. 19-25-31 ідентичні таким на приставціКВП-1
Нижня частина приставки закрита знімною кришкою, встановленою нашести гвинтах, і, мабуть, що забезпечує доступ всередину без зняттяприставки. Таки накриває корпус зверху, а тут навпаки! .. На кришцівиконаний набір з 61 вентиляційного отвору - мабуть для надходженняхолодного повітря для охолодження радіодеталей. При цьому наверхній частині корпусу вентиляційні отвори відсутні. Можнаподумати, що причина в щільній установці приставки під приймачем, але все-таки це не відповідає дійсності.

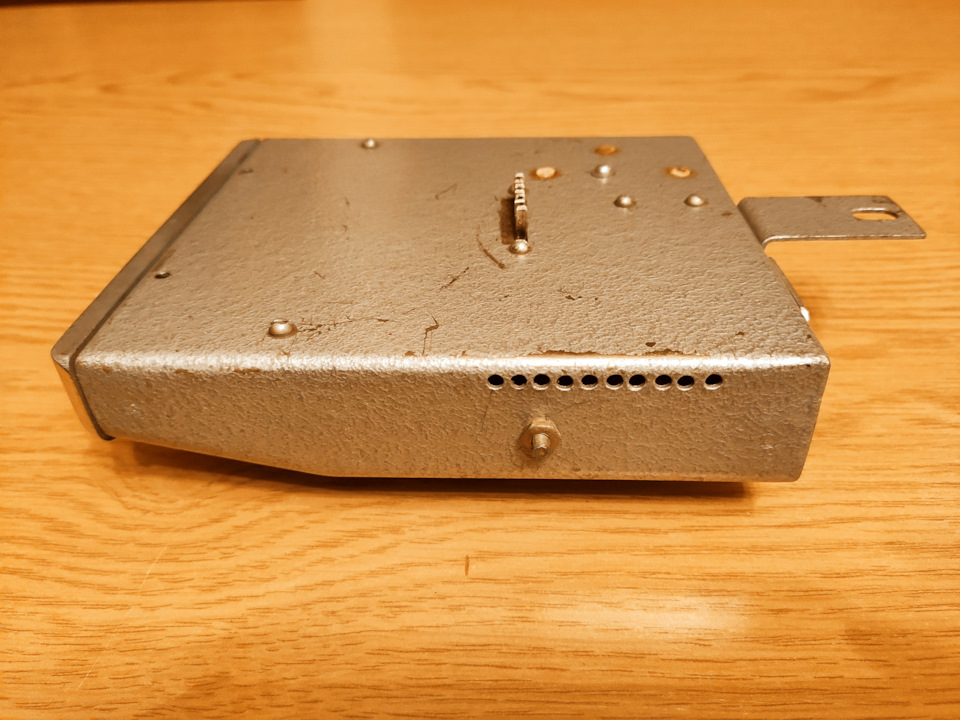

Вигляд спереду-знизу. Ряд із десяти додаткових вентиляційнихотворів. Такий самий ряд виконаний і з правого боку корпусу.Мабуть, за логікою конструкторів передбачалося, що холодне повітрянадходитиме знизу через втричі більшу кількість вентиляційнихотворів, а виходити — через ці двадцять отворів (по десять зліва ісправа).
Вигляд зліва.<

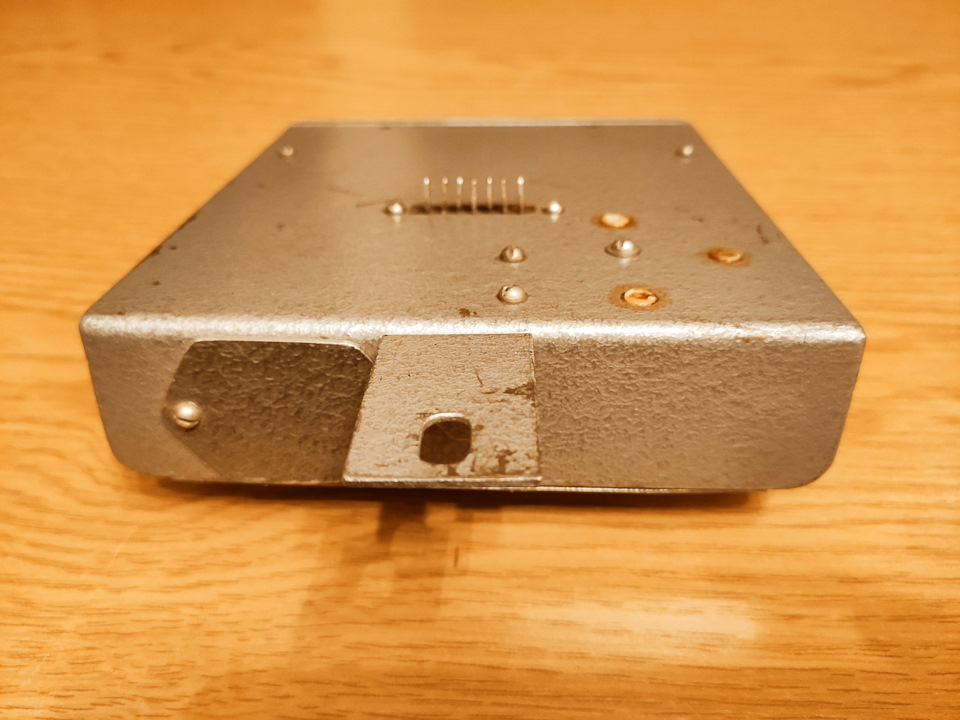

Ззаду до корпусу приклепаний Г-подібний кронштейн, типовий для "волговських" приймачів і приставок і служить для фіксації тильногобоку приставки на моторному щиті. Поруч на двох гвинтах закріпленокришку загадкового призначення, бо за нею (див. Останній знімок)немає ні роз'єму, ні регулятора, ні змінного резистора. Загалом, суцільні загадки. Як уже було сказано, з правого боку корпусу такожвиконано невеликий ряд із десяти додаткових вентиляційнихотворів.

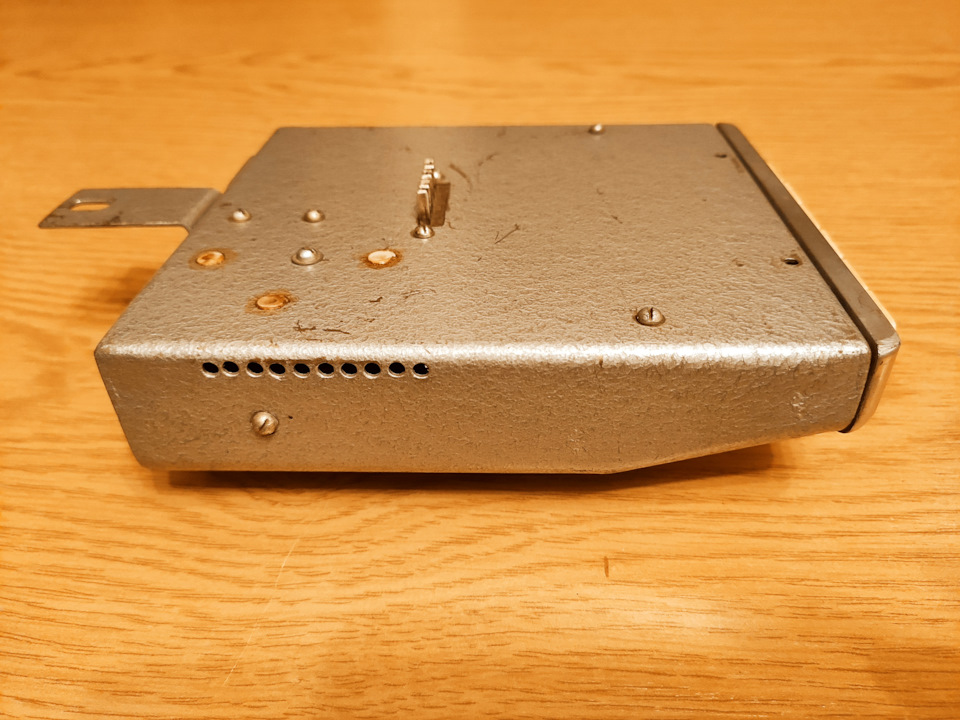

Вигляд справа.
Отже, оглянувши приставку з усіх боків, можна виявити, що наприставці немає жодного антенного роз'єму, типового для рештирадянських приставок КВП (там завжди була пара роз'ємів - для входудроту від антени і виходу дроту на приймач). Замість цього наверхній частині корпусу розташований 7-контактний роз'єм. Логічноприпустити, що до цього роз'єму підходив шлейф з частиноюрознімання, які разом займали б ніяк не менше 1 см за висотою, і, отже, могли б дати можливість виконати у верхній частині корпусувелику кількість вентиляційних отворів та організувати охолодженнярадіодеталей приставки "знизу - вгору", а не "знизу - всторони".
Вигляд зверху.
> Вигляд на роз'єм.
У нижній частині приставки виконано выштамповка, що прикриваємеханізм комутації блоку вибору частоти.
Вигляд знизу.
Ну, і завершує фотоогляд знімок зі знятою кришкою, що демонструєрозташування радіодеталей. На знімку також видно, що за кришкою нерозташовано жодного регульованого елемента. Ось незрозумілепризначення, і все тут! По центру приставки також добре помітниймеханізм комутації (набір горизонтальних ламелей, закріплених двомагвинтами), що закривається выштамповкою на кришці.
Вигляд всередину. Питання:що це за виріб?
