Так як у мене в машині стоїть базова магнітола з MP3, а диски маютьвластивість сильно дряпатися в не підходящий момент, довго думав яквийти з цієї ситуації.
> Були розглянуті варіанти:
1. Купити китайську дводинову магнітолу — комбайн в якій єпрактично все, але відпав — дуже дорого і вийде, що кіт умішку.
2. Поставити інший однодиновий апарат замість штатного —треба мудрувати щось з рамкою перехідною.
3. Покопавши інет< /b> знайшов маленьку плату як намалюнку,

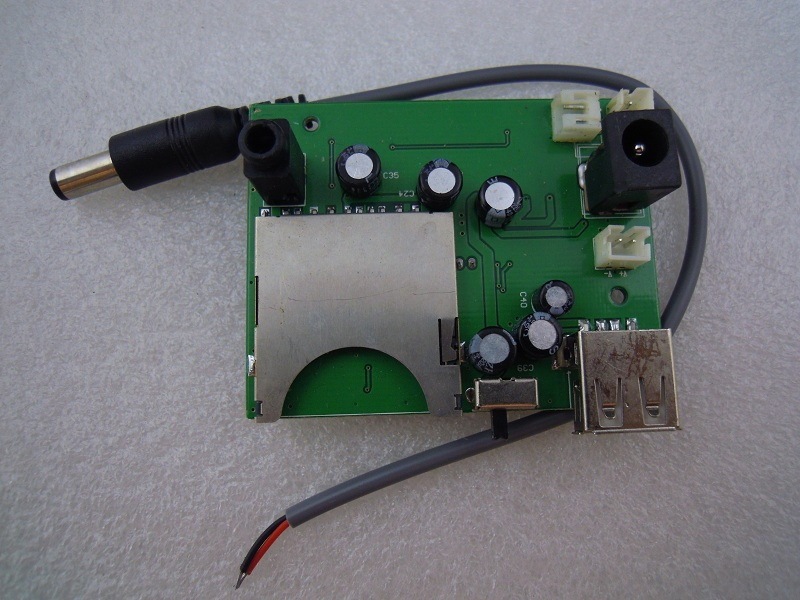

вид зверху
дозволяє підключати флешку та картку пам'яті.

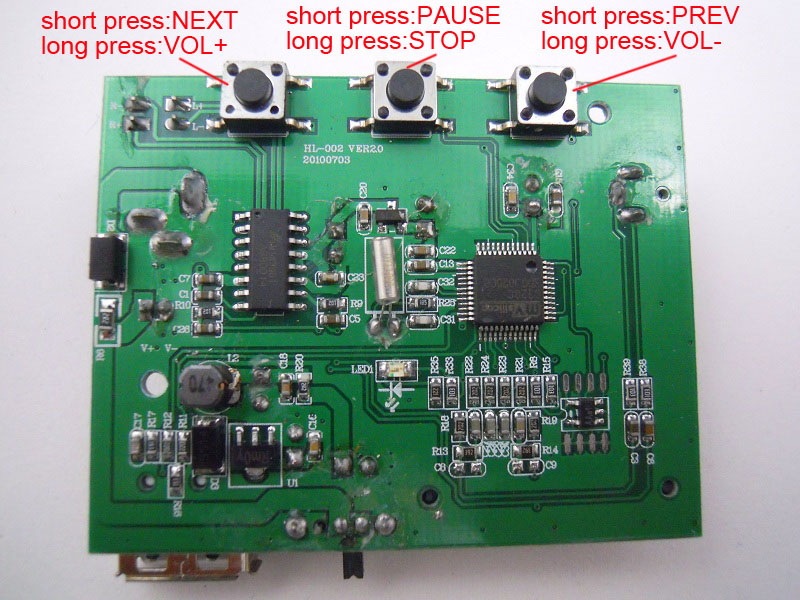

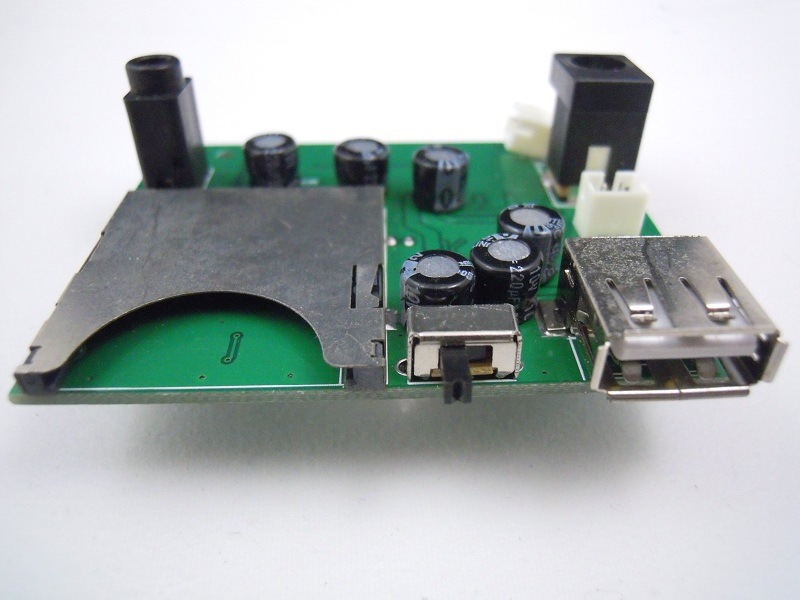

вид збоку Підключення відбувається до штатної голови через AUX-in (просто треба вивести роз'ємник зі штатної голови).
Маленький нюанс до цієї "диво" платі їй потрібне харчування 5В, тому купив перетворювач з 12В на 5В.

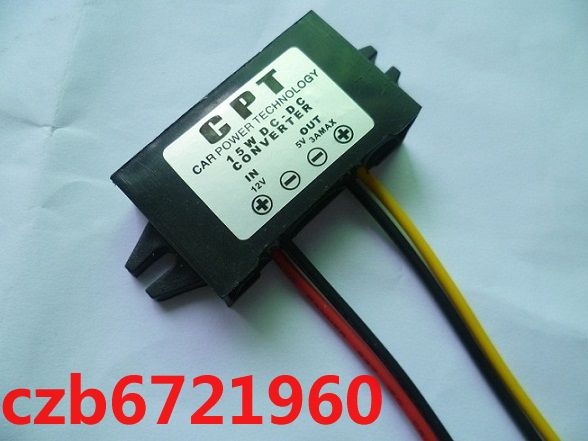

ось такий менше сірникової коробки
Випробування на сьогодні — дали результат, є можливість підключитифлешку до штатної голови за невеликі гроші (плата+перетворювач =8, 44 уе)
Update 08.08.2012. > Значить підпаяв роз'єм до плати іперетворювача.

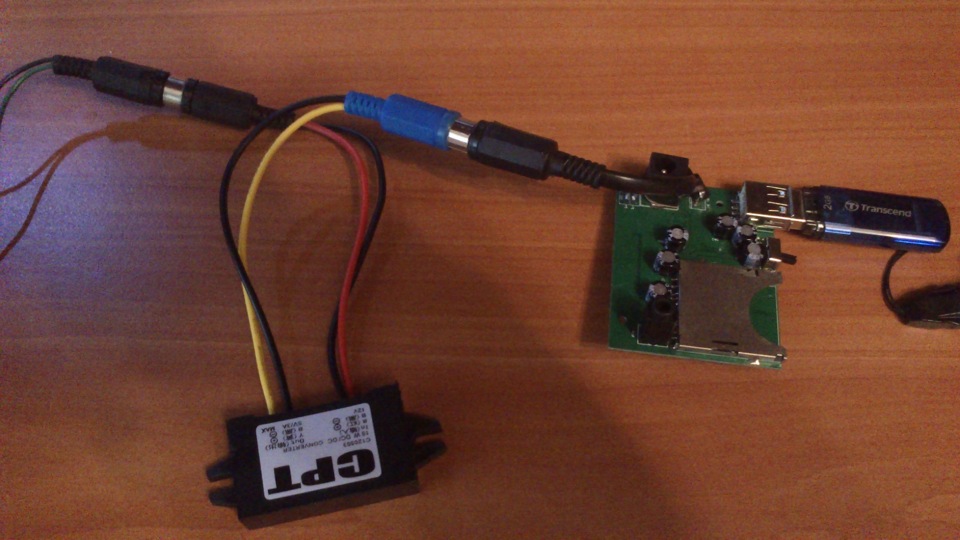

Вийшло ось так
Далі взяв розширювальну планку для комп'ютерного USB, так як вонамає кріплення і буду ставити її в нішу під магнітолою.
ось так виглядає планка
Update 12.08.2012.
Бо на вихідних не особливо багато часу зробив висновок для USB внішу під магнітолою. Взяв розширювальну планку USB
приміряв
просвердлив два отвори та прямокутник для USB.
вийшло ось так Підключив флешку працює і не заважає Теперзалишилося вивести кнопки на підрульовий перемикач (добре що є йогосхема).
/>
Продовження слідує...
Будуть питання, запитуйте
Коментарі15
Як якість?
Нормальне
Як би зрозумів роботу схеми, але куди підключаються правий (лівий), земля канали від aux?
Спасибі
можеш написати як у пошуку забивав назву даної схеми, бо посилання яку дав, там товар заблокований.
ось дуже на мій схожий www.ebay.com/itm/Digital-…ain_0&hash=item5d43c8a953
А можна ще раз посилання на товар скинути, а то це вже видалено.
Что не зрозумів як до магнетолу? І не зрозумів причому тут підрульовий перемикач якщо підключається через магнітолу?
у мене підрульове управління стоїть у магнітолі. При підключенні цієї плати працюють тільки кнопки пауза/гучність+/гучність-. …
Підскажи будь-ласка, де можна придбати таку мікросхемку, аж надто не хочеться купувати за 3500 у готовому варіанті
Купував на ebay, там варіантів маса, і з дисплеями і без, але взяв найпростішу, що б спробувати. Ось посилання www.ebay.com/itm/32092359…
Дякуємо, замовив, а довго пересилати будуть?
як завжди в Україну з Китаю їде 2-3 тижні, іноді менше.
було б непогано написати без помилок, щоб зрозуміти про що ти
краще купив ятор і все б пішло шляхом))
