Думаю багато хто знає, що якщо підключити до реле поворотівсвітлодіодну лампу, то вона починає швидко моргати, повідомляючипро те, що якась лампа перегоріла. А платити 150-180 гривень зареле для світлодіодів мені якось не хотілося. Навіщо? Якщо в рукиможна взяти лише паяльник і все? Так чому відбувається таке швидкеморгання? Все відбувається через те, що Коли лампочка вповоротниках працює, то в реле через опір лампочки нагріваєтьсяпластина і розмикає ланцюг.А коли лампочка перегорає, то в релестає не вистачати опору лампочки, нагрівання не відбувається, ланцюг не розмикається і як наслідок часте моргання.
, коли швидко моргають покажчики поворотів - це сигнал нам про те, що настав час замінити лампочку.
Точно така ж відбувається ситуація з частим морганням, коли Вивставите в поворотники світлодіоди замість лампочок.
Оскільки в реле не вистачає потрібного опору, то воно відпрацьовуєв аварійному режимі.
І ось я вирішив перебороти це.Після попереднього запису явирішив зробити нормальне миготіння поворотів.
До цього я переробляв заводське реле, але незабаром воно пересталопрацювати.
Так ось, на заміну штатного реле, у якого 4 контакти, я взяв релевід Ауді у якого 3 контакти

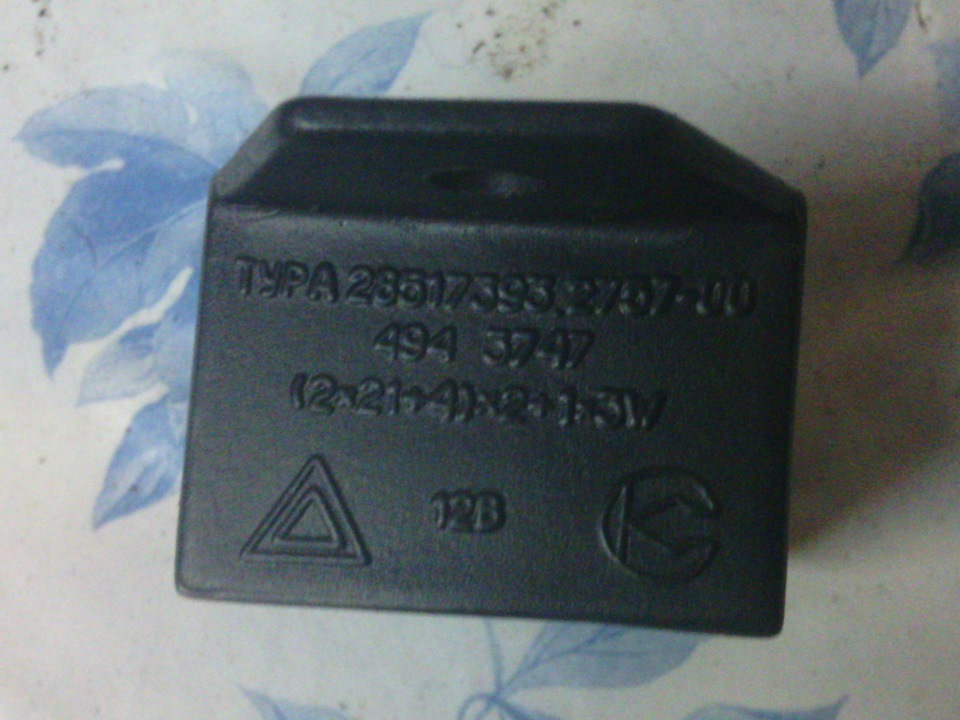

Штатне реле

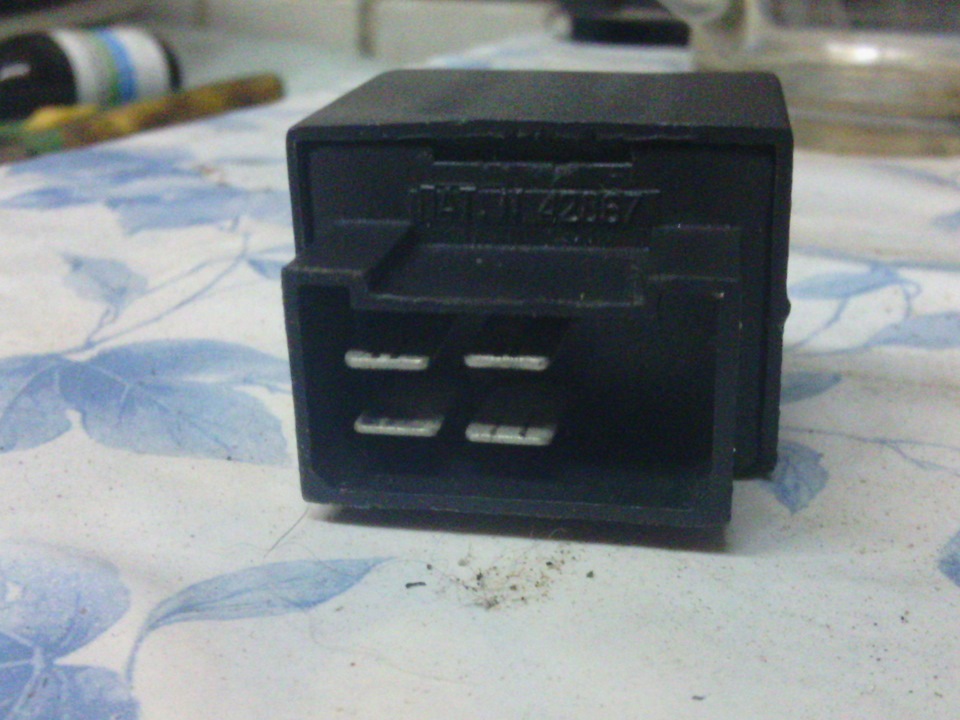

Штатне реле

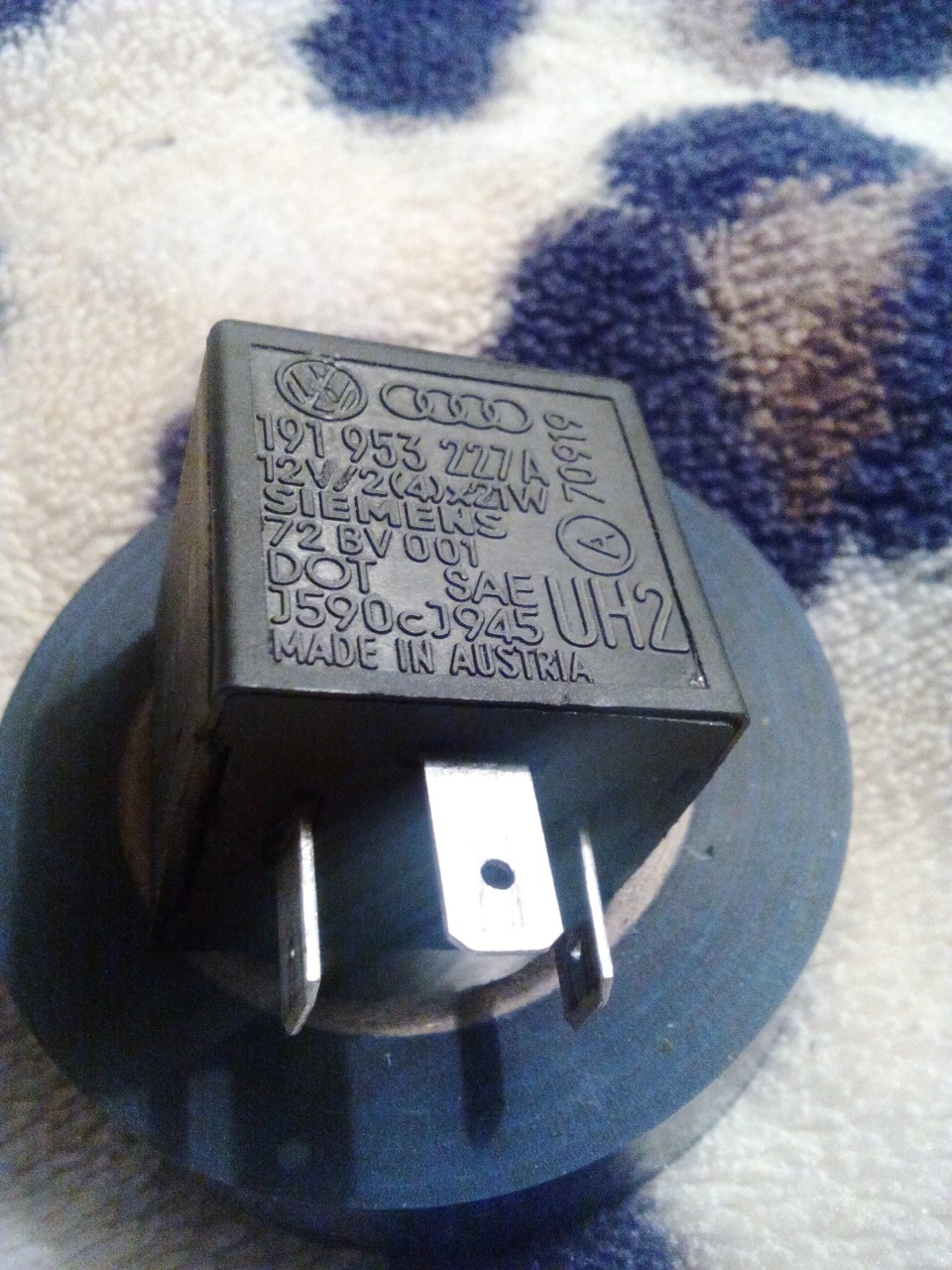

Реле від ауді 3-х контактне
Підключати все дуже просто, у Волговському реле задіяні всього 3контакти, а 4 йде як контролька
На фото все розписано.Нам потрібно тільки 1, 2 і 4 контакти.хімічити)

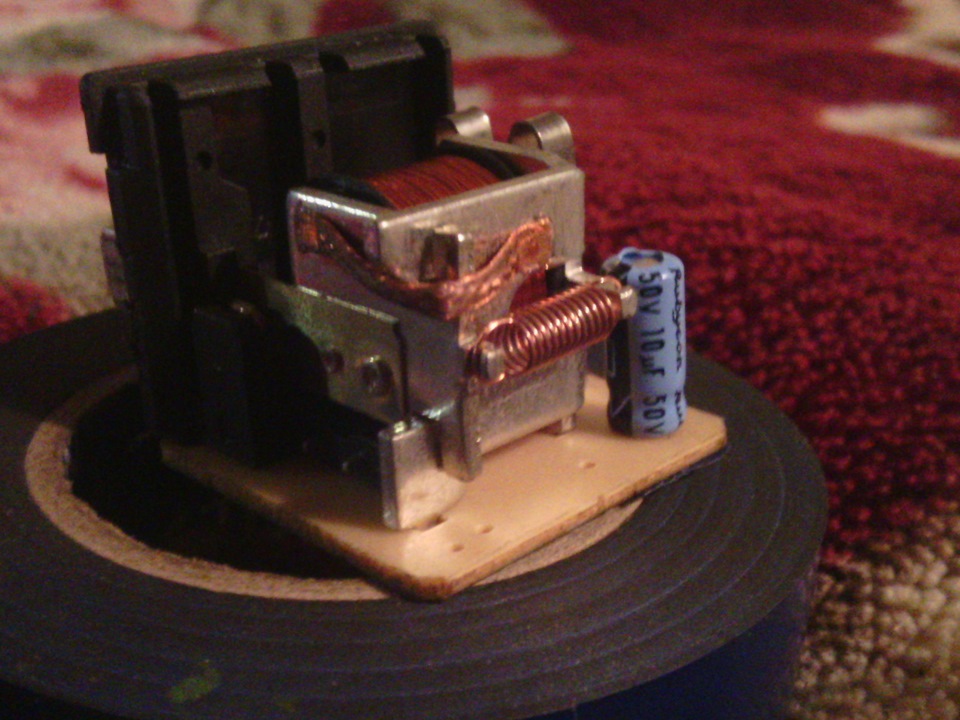

Для початку розбираємо реле, і бачимо що там стоїть конденсатор на10мФ Далі я просто беру, і паралельно до цього конденсатора впаююще один на 4.7мФ, тим самим збільшивши частоту миготіння, 7 контактмікросхеми потрібно теж обрізати) (ізолентою обклеїв доріжку длятого, щоб ніжки конденсатора не торкалися доріжки)
> І ось як це виглядає
А щоб підключити 3-х контактне реле до Волговської фішки не різавшидроти, вдома я знайшов ось таку ось фішку
Все підключив і вуаля, працює як штатне реле)
От відео як було До та Після
p>
До доопрацювання
І Після
< /
