Штатний чотирирядковий дисплей на місце верхнього бардачка або використовуємо CD400 + 7 Waveshare (Raspberry Pi 4, OpenAuto Pro)

Повернув CD400 на своє місце (ну, майже на своє місце), а поручрозмістив 7" дисплей і Raspberry Pi 4.
Дисплей кріпиться до рідної рамки GM 94563858 під семидюймовийекран. Куплена на розбиранні.

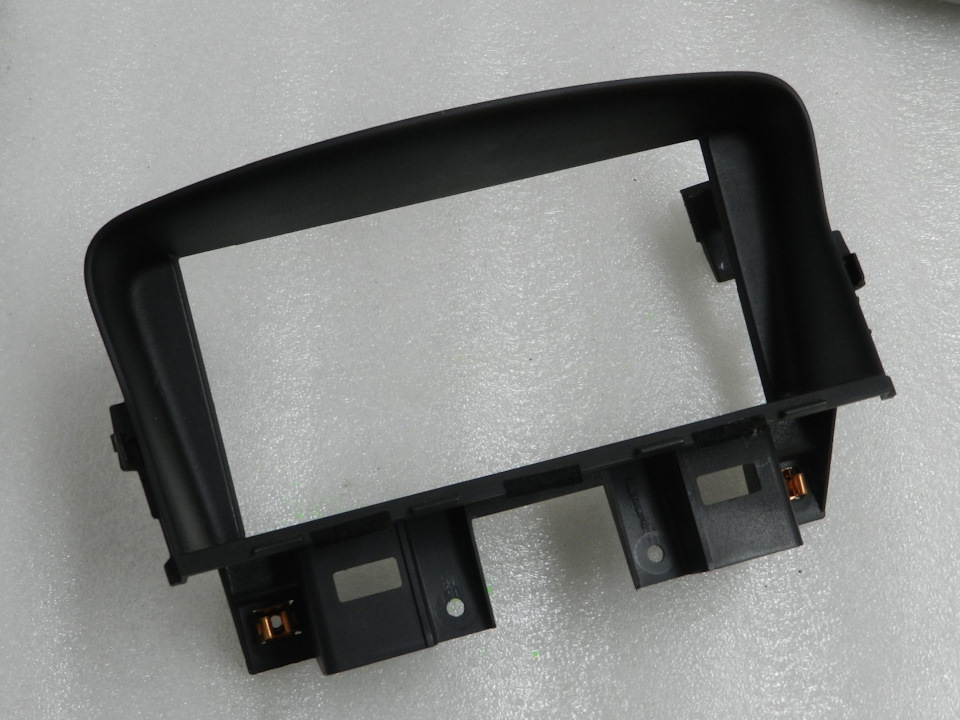

Оригінальна рамка вид спереду. GM 94563858

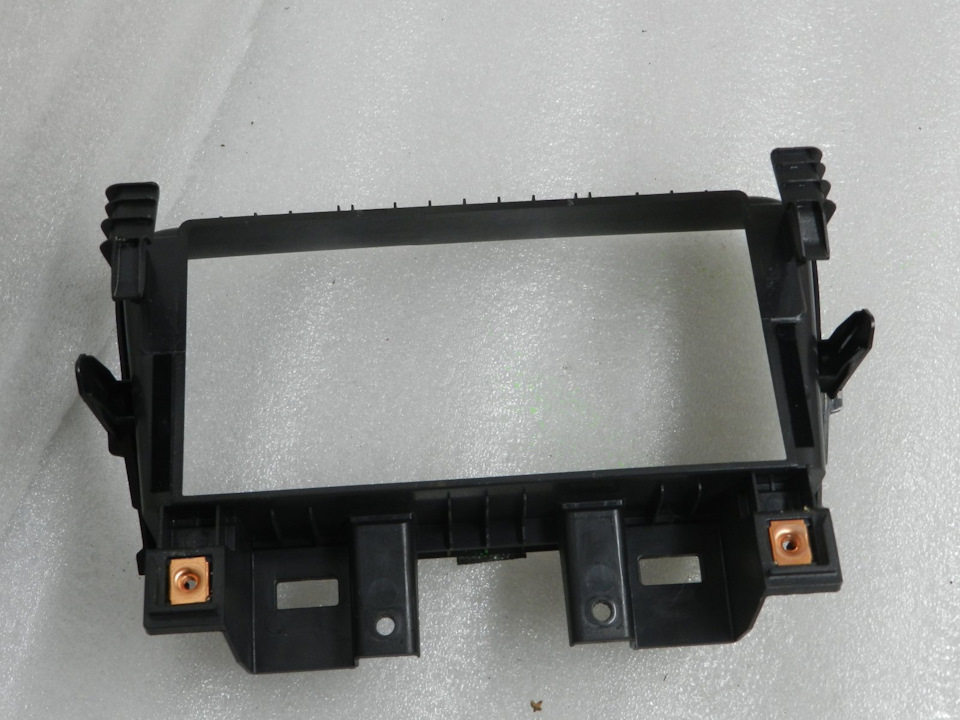

Оригінальна рамка заднього виду. GM 94563858

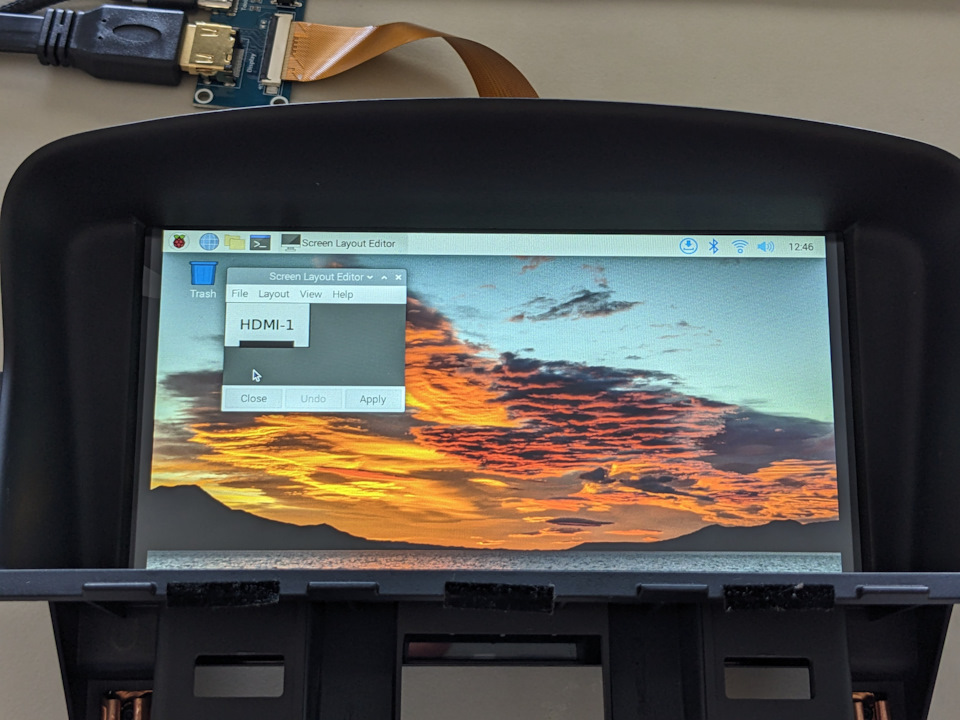

Прикладка.

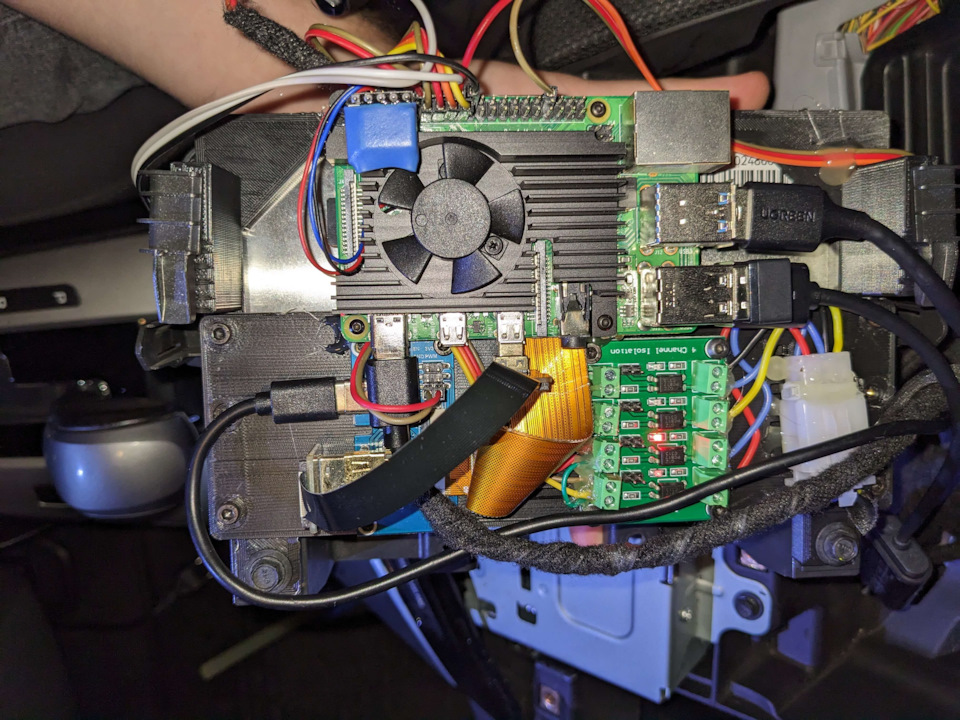

Приблизне розміщення елементів за екраном:

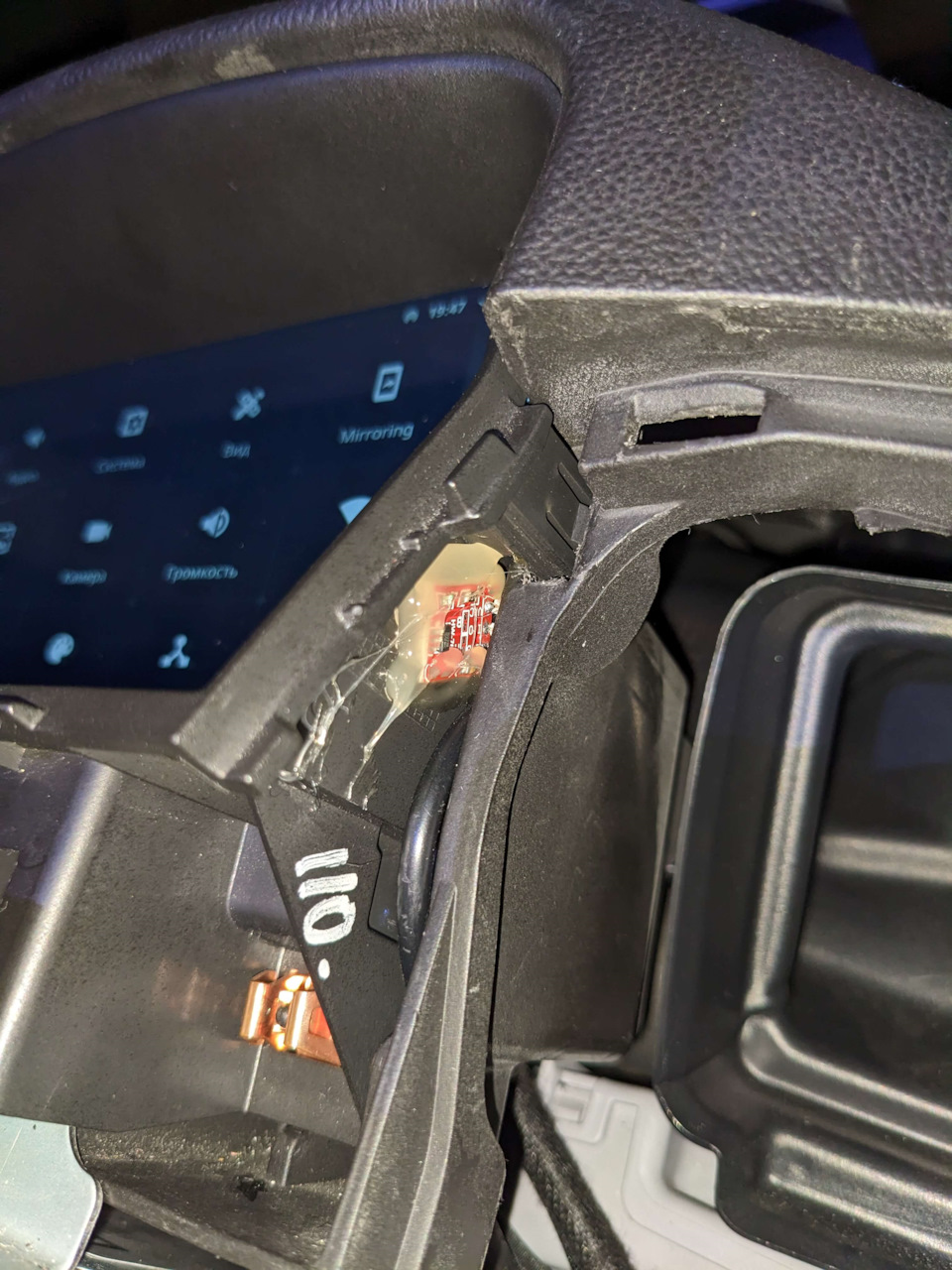

Одна з двох сенсорних кнопок для регулювання яскравості:
TTP223
Фінальний (на даний момент) результат.

Використовував такі модулі та пристрої:
— Raspberry Pi 4 Model B 4GB, <
— Радіатор з керованим вентилятором для RPi4 —www.aliexpress.com/item/1005005107235256.html
— Годинник реального часу DS3231 —www.aliexpress.com/item/1005004861126782 br/>
— Чотириканальний модуль з оптопарами —www.aliexpress.com/item/1005004893517599.html
— Реле затримки відключення живлення QF-RD21 —www.aliexpress.com/item/1005003119930096
— Модуль перетворення 12-24В на 5В 5А (можливо, буде замінений наякісніший перетворювач з ізоляцією виходу) —www.aliexpress.com/item/32785352477.html
— Модуль перетворення 12-24В на 5В 5А (25W) —www.aliexpress.com/item/1005004055443897.html
— Звуковий USB-пристрій UGREEN —www.aliexpress.com/item/32507625943.html
— Bluetooth USB — www.aliexpress.com/item/1005004042107443.html
— Сенсорні кнопки TTP223 (для керування яскравістю дисплея) —www.aliexpress.com/item/32451378348.htm
- Кабель HDMI-microHDMI 10см -www.aliexpress.com/item/1005002200767476.html
- RCA to USB (є питання щодо його роботи - поява картинки через 6секунд після включення камери. Після заміни модуля, що понижуєнапругу, очікування появи картинки скоротилося до 3 секунд) - USBhub UGREEN з додатковим живленням html
— Дисплей Waveshare 7" (модель 70H-1024600-IPS-CT-B) —www.waveshare.com/70h-1024600.htm? sku=22676 (так само є 3D-модельрамки для більш поширеного Waveshare 7inch HDMI LCD ©, але потрібновідпиляти "вуха" кріплення дисплея і докупити 180 ° перехідники дляHDMI і Micro-USB).
/>
— Звуковий вихід Raspberry Pi підключений до AUX-входу штатногоГУ.
— Штатний роз'єм USB у підлокітнику підключений до RaspberryPi.

<
Має ще тонке налаштування ПЗ.

Моделі для 3D-друку розміщені на Thingiverse:
www.thingiverse.com/thing:6208381 (зараз допрацьовується невеликимкозирком, тому що вночі дисплей відображається у вітровому склі, козирок доданий)
www.thingiverse.com/thing:6218567

(ps:пост поступово оновлюється та доповнюється)
