#14 Встановлення підсвічування внутрішніх ручок відчинення дверей та попереджувальних ліхтарів ч.1

Доброго дня, шановні передплатники! " Давно я вже нічого не писав, часу все не вистачає, і ось як тільки з'явився вільний день явирішив реалізувати свою чергову хотівку :) Як Ви вже зрозуміли іззаголовка, мова піде про підсвічування внутрішніх ручок ізапобіжних (або як їх ще називають стояночних) ліхтарях.
Плафончик підсвічування внутрішньої ручки відчинення дверей
Так як у мене машина в комплектації Ambition, у мене немає ні того, ні іншого, зате є MegaDriver.org де багато хто вже робив собі такудоробку.
Я взяв за основу пост Dmitrij551, дуже вже докладноописано і головне проілюстровано. Які виникали в процесіреалізації. Для реалізації було замовлено:- Плафони підсвічуваннявнутрішніх ручок (< < > ) b> 5Е0 919 173), ціна ~ 4*495грн;
— Рознімання для цих плафонів (4В0 972 623), ціна за 10 штук (з ними йдуть і піни) ~ 245 грн;
— Ліхтар попереджувальний з роз'ємами та проводкою (8KD 947411), ціна за комплект ~ 222 грн;
— Піни N90 764 701, ціна ~ 15*3 грн;
— Піни 125 275 458 52 мама в роз'єми стійок, ціна ~ 10*11грн;
— Піни 125 275 121 35 тато в роз'єми стійок, ціна ~ 10*10грн;
— Конектор для підключення маси, ціна за 10 штук ~ 45 грн;
— Провід автомобільний 0, 5 мм2 (взяв 10 м — червоного та 5 м —коричневого), ціна за 5 метрів ~ 3*100 грн;
— Ізолента тканинна, ціна ~ 59 грн;
— Ізолента ПВХ та 1м усадки для дроту 0, 5 мм2, ціна 65 грн;
Раніше був куплений набір обтискного/зачісного інструмента.

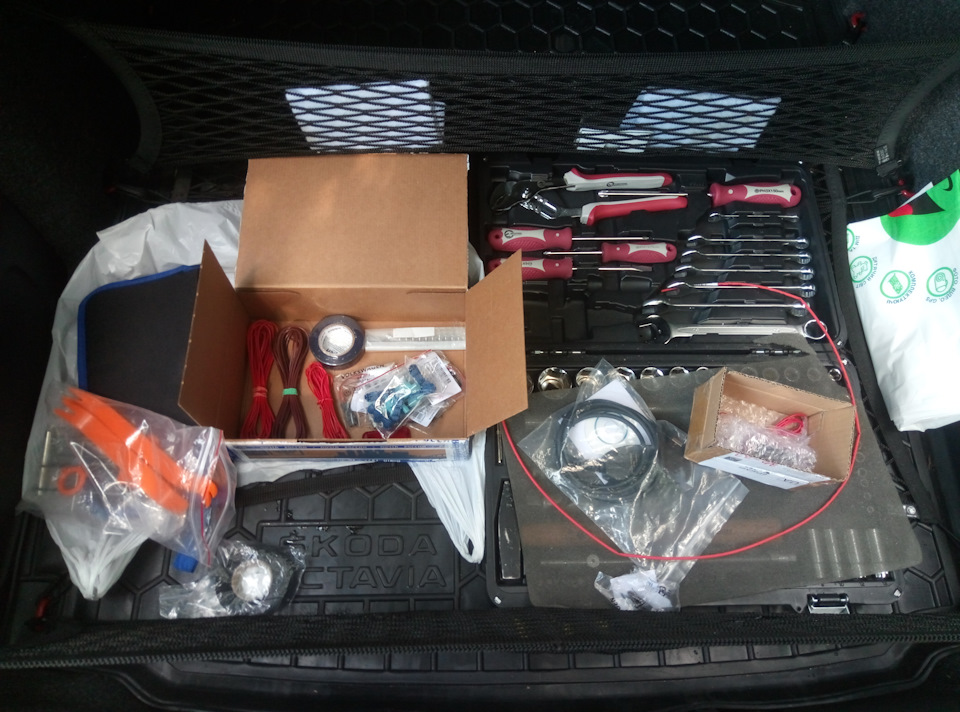

Набір для встановлення
Подивившись схему приблизно розумів, звідки і куди потрібно тягнутиживлення в задні двері, тому що вирішив робити на всі 4 .

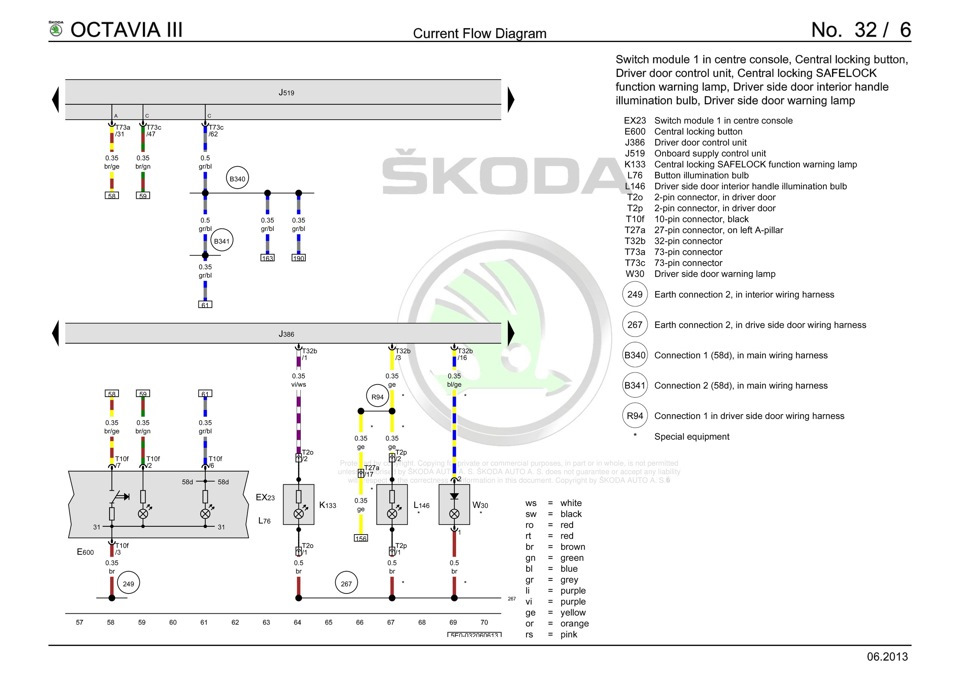

Схема передніх дверей
Як видно за схемою живлення на задні двері тягнеться з передніх, тому що в наших машинах немає БУ в задніх дверях.

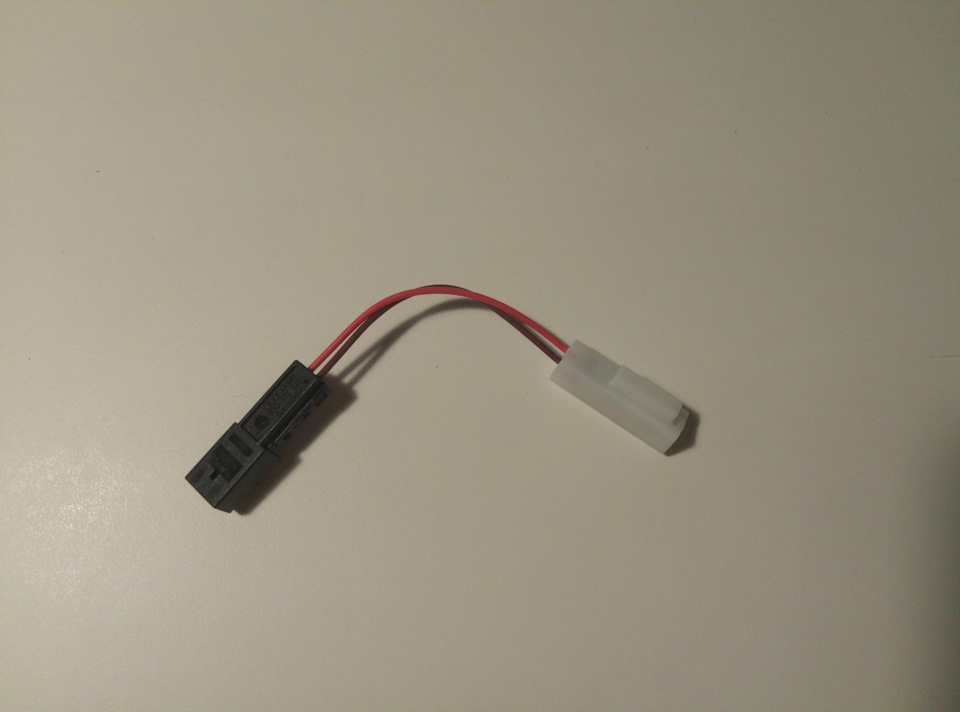

Я заздалегідь вдома підготував плюсові дроти від БУ дверей допередніх стійок на обидві двері, припаявши до кожного дротувідгалужувач на живлення підсвічування ручки, а такожподовживши/замінив роз'єми для проведення попереджувальнихліхтарів. Так як та що йде в комплекті з Китаю нам не підійде (браввиключно через ліхтарики та роз'єми).

Ну що ж приступаємо до розбирання передніх дверей, почати доречі я вирішив із пасажирських дверей, за основу брав це відео:

< Карту я зняв дуже швидко, тому що всі нюанси показані у відео, а ось щоб виколупати заглушку під плафон підсвічування і вставититуди сам плафон хвилин 30 пішло. Як багато хто писав (натиснути назаглушку) у мене не виходило, сиділа міцно, довелося підколупувативикруткою зсередини. БУ двері, потягнувши фіолетову скобу на себе, перекушуємо хомут і виймаємо колодку в яку вставлятимемо наші піни (як витягнути колодку добре показано в БЖ Dmitrij551), але насправді все інтуїтивно зрозуміло.
< Для початку я вирішив підключити попереджувальний ліхтар, вставивши один кінець його проводки в 16 пін БУ двері, а другийпосадив на масу до коричневого проводу кнопки склопідйомника (тудиж була підключена і маса підсвічування ручки). Потім підключивживлення плафона підсвічування ручки в 3 пін БУ двері і почавзбирати всю проводку, попередньо обмотуючи її тканинноюізолентою.

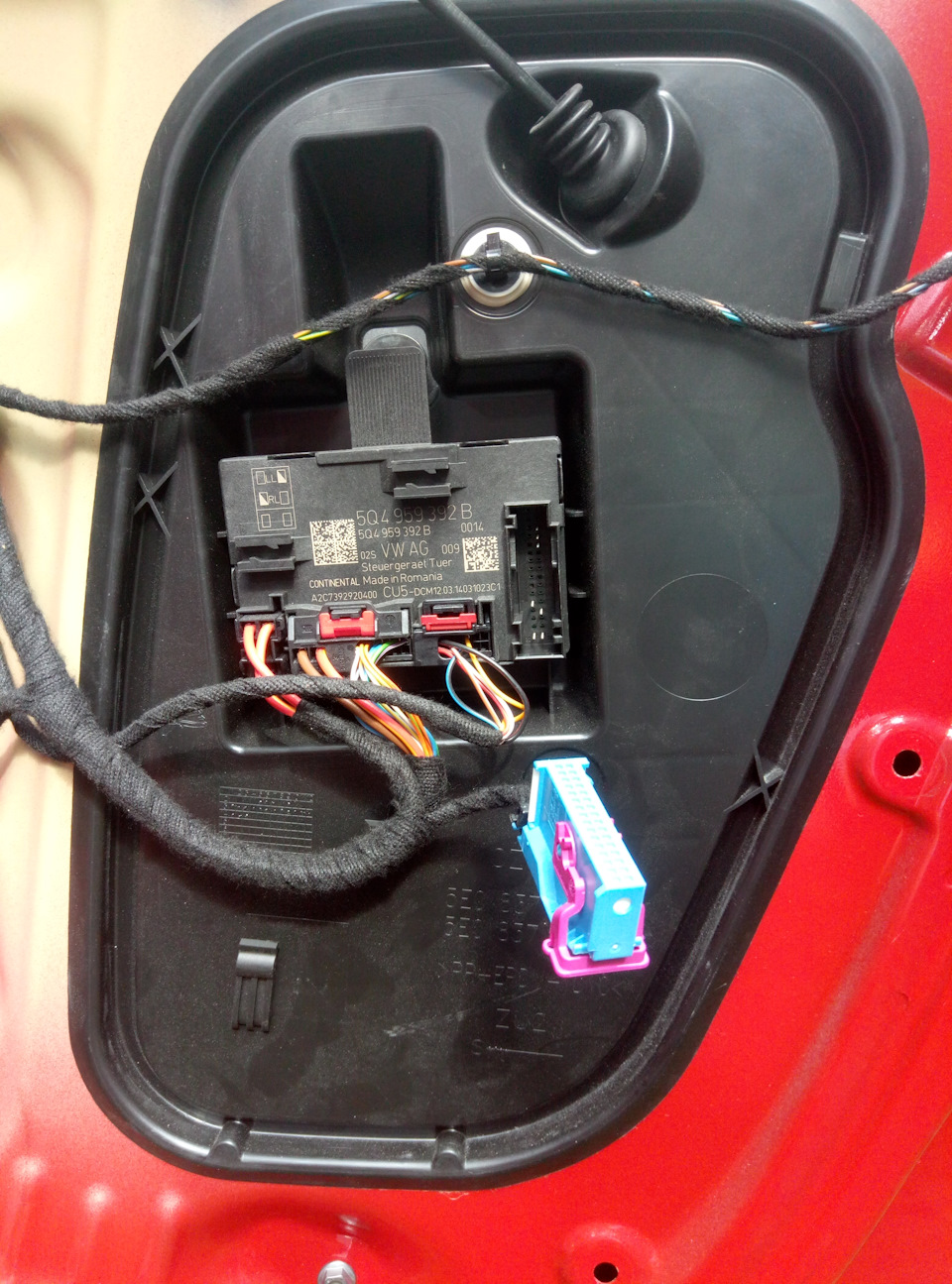

Роз'єм на місці

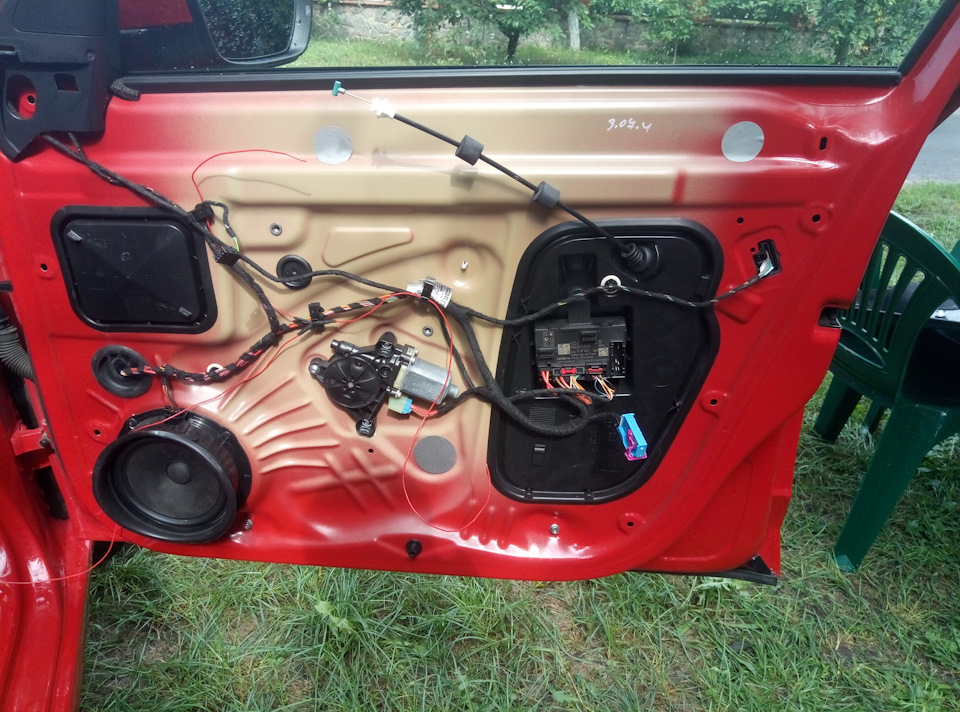

Прокладання решти проводки

Далі, я за допомогою конектора врізався в "мінусовий" провідкнопки склопідйомника і підчепив до нього масу дляпопереджувального ліхтаря, а також масу для плафона підсвічуваннявнутрішньої ручки.

Підключення маси

Важливо! для запобіжного ліхтаря не важливо в який пін йомуприходитиме "+", а в якій "-". А для плафона підсвічування ручки цеважливо! У нього в роз'ємі (4В0 972 623) на 1-й пін повиненподаватися "-", а на 2-й пін "+", якщо переплутаєте, то плафонсвітитиме не білим, а червоним світлом :)

Далі я вирішив прокинути "+" провід до передньої стійки, щоб потімзвідти тягнути його вже до середньої стійки, а від неї в заднідвері.
Скажу чесно, на цю частину роботи я витратив стільки ж часу, скільки на всю попередню разом.
Ну дуже незручно простягати цей провід…

Для того, щоб протягнути провід до стійки необхідно знятипластикову заглушку на двері, потягнувши за спеціальні виступипасатижами (на картинці яка на пластиковій заглушці так інамальовано), зняв обмежувач відчинення дверей, так як він заважаєдля доступу у двері.

Знята пластикова заглушка та обмежувач

Так само потрібно від'єднати роз'єм стійки, для цього потрібнопотягнути замок вгору.

Знятий роз'єм стійки

Усередині дверей знаходиться штатний джгут проводів, якийобмотаний ПВХ ізолентою, ось до нього я і примотав свій провід іпростягнув його до роз'єму стійки.

Роз'єм стійки з протягнутим до нього проводом Розбираю роз'єм, дляцього потрібно зрушити сам роз'єм щодо корпусу вперед, вставляю в17 пін провід з обжатою клемою (125 275 458 52), збираю всеу зворотному порядку, не забуваючи добре все обмотати ПВХізолентою.
Готовий результат

Далі все це потрібно закодувати.

< p>
Електроніка дверей пасажира (52 блок), електроніка двері водія(42 блок):
Кодування → довге кодування →
Байт 1 → активуємо Біт 2 і 3 → зберегти

Перевіряємо працездатність, збираємо двері у зворотному порядку, радіємо виконаній роботі.

Готовий результат
> Фото самого плафончика
Попереджувальний ліхтар
Так само купив собі олівець для підфарбовування сколів HFA 380074, ціна 346 грн.
> Олівець для підфарбовування відколів HFA 380 074
Тільки не забув, через 2 місяці мені прийшли наклейки зMegaDriver.org :)
Наклейки

PS Далі планую закінчити з підсвічуванням у задніх дверях, але через катастрофічну нестачу часу, коли це буде покиневідомо.

"
