Канбас і ДХО

Одразу хочу сказати що про Ардуїно я даватиму посилання на хорошіресурси в міру опису. Не хочу повторюватися в тому де і так добревсе розписано. Уточнюватиму моменти стосовно теми.
Все робив на автомобільних роз'ємах без ізоленти.
І на термозбіжних трубках.Подивитися почитати про кан можнатут:
afterhourscoding. wordpres…l-vectra-can-interfacing/
www.sans.org/reading-room…reverse-engineering-37825
https://megadriver.org
Проблема з цією гірляндою наступна:Якщо не подавати напругу на білісвітлодіоди і включити поворотник, то жовті починають стробоскопитивпереміш з білими. Поворотник Увечері, коли вимкнений ДХО івключається поворотник, то потрібно напругу подавати і на білий, тоді все в порядку, тому реле включається і вимикається відповіднояк ми включаємо поворотник.

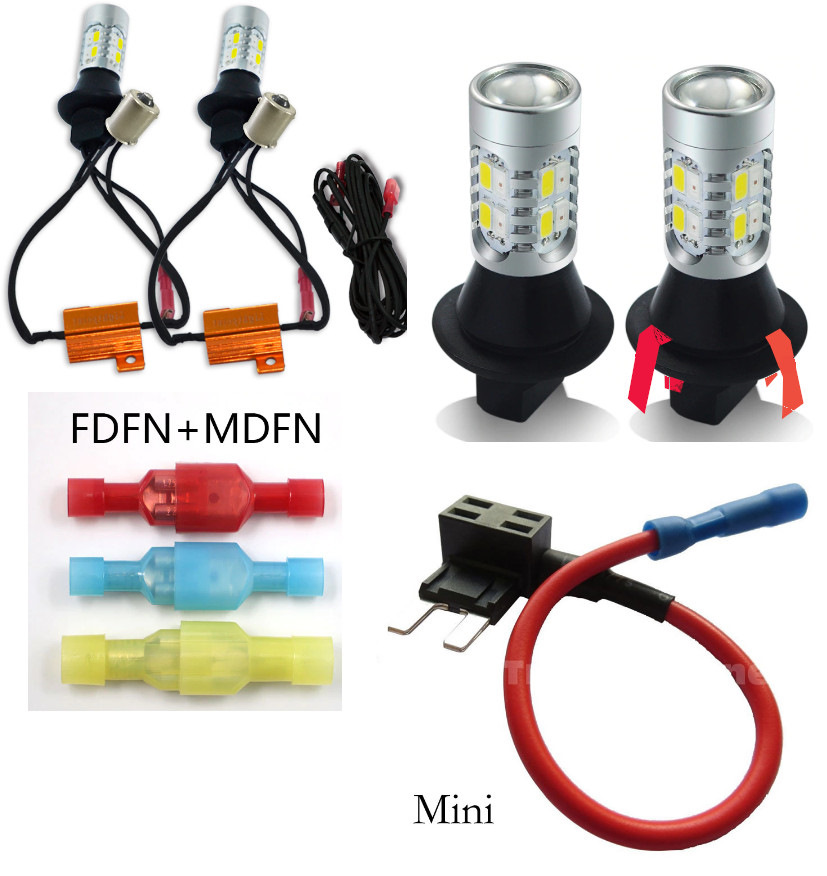

1 Монтаж Потрібен банк кокаколи, посилка з китаю, роз'єм папамама, герметик, штука як у мене на фото. У посилці від китайця приходитьте, що на ф1. Відрізаєте дзвіночки і виходить що у вас 4 дроти. Наних кріпіть мати роз'єми. При цьому потрібно пам'ятати, де був + і— . Я використовував різні кольори. Сині - червоні +. Післярозпиття кокаколи ріжете банку на смужки. 4. Ширина смужки така щобдобре, міцно входила в маму. Дістаєте лампочку із фари. Вимірюєтерозташування контактів. Викруткою протикаєте китайську гуму вмісцях контактів і ближче до середини гумки. Просовувати смужки, загинати назовні гумки як подобається і надягаєте на кінці смужокроз'єми. Виходять пелюстки роз'ємів. На фото я червоний малював якя зробив. І потрібними контактами стикається лампа з цоколем, агумки щільно притискають їх. Тепер можна залити герметиком.Виходить щільна гумова пробка і за потреби можна повернути все якбуло. Герметик добре зчищається із фари. Фара готова, повторити здругої також. Можна підключати. Потрібно знайти на блоцізапобіжників місце, де подається +12 коли повертаєте ключзапалення. Висовуєте запобіжник, вставляєте його в роз'ємрозширення і поруч ще один запобіжник на 2А (я мультиметром мірявскільки ампер їсть і вийшло 1920Ма на жовтих) і роз'єм вставляєтена місце запобіжника. Все, монтаж закінчено.

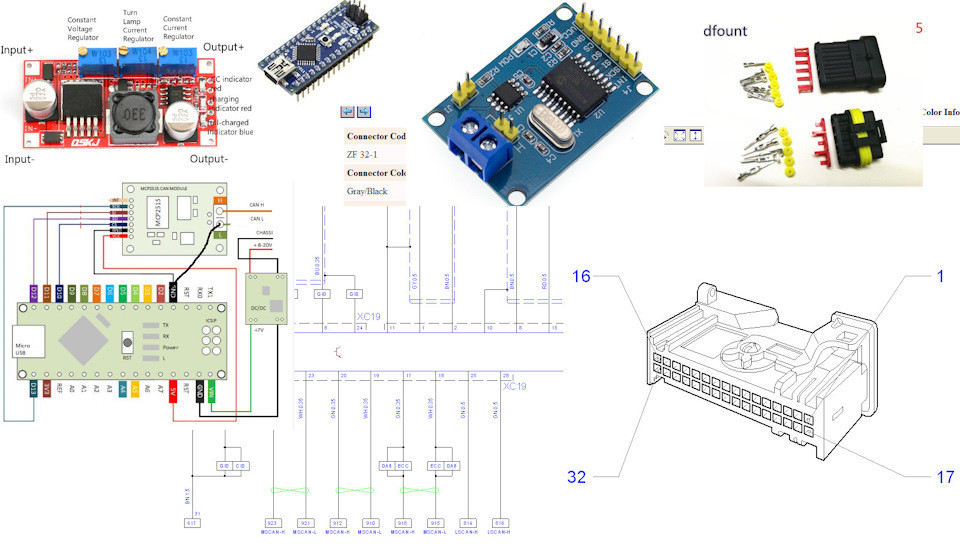

2 Канбас. Тут на каналі знайдете докладний опис роботи з Ардуїном.І так Вам знадобляться 2 ардуїно нано, 2 кан контролери, 2 реле, 1ДцДц конвертер і 2 рівні роз'єму на 5 виходів і кробка. Насампередпотрібно зібрати 2 конструкції. Одну Ардуїно + 2 реле ( ) +канконтролер (див. Схему) другу - Ардуїно та канконтролер. Другийпотрібен для емуляції кана Вектри. Щоби вдома спробувати як усепрацює.Швидкість шини з якою ми будемо працювати 33333, низькошвидкісна шина з 1 проводом GMLan. Для того, щоб з неюпрацювати потрібно тільки High-дроти. Low я приєднав до Ардуїноземлі. Реле на D8 та D9 Ардуїно.
Качаємо бібліотеку ( github.com/Seeed-Studio/CAN_BUS_Shield ) дляАрдуїно. Качаємо обидва скетчі. Прошиваємо ардуїни. До релеприєднуємо штоніти для тестів. Запускаємо Ардуїно ІДЕ, встановлюємобібліотеку. Прошиваєте одну test.ino це та яка емулює Вектру, а тащо з реле - gho.ino. Після прошивки має працювати реле по черзі.Коли тестами ви задоволені можна напоювати ардуїно, ДцДц (заздалегідь викрутивши у неї на виході 5В) і релюхи на макетнуплату та приступати до підключення.

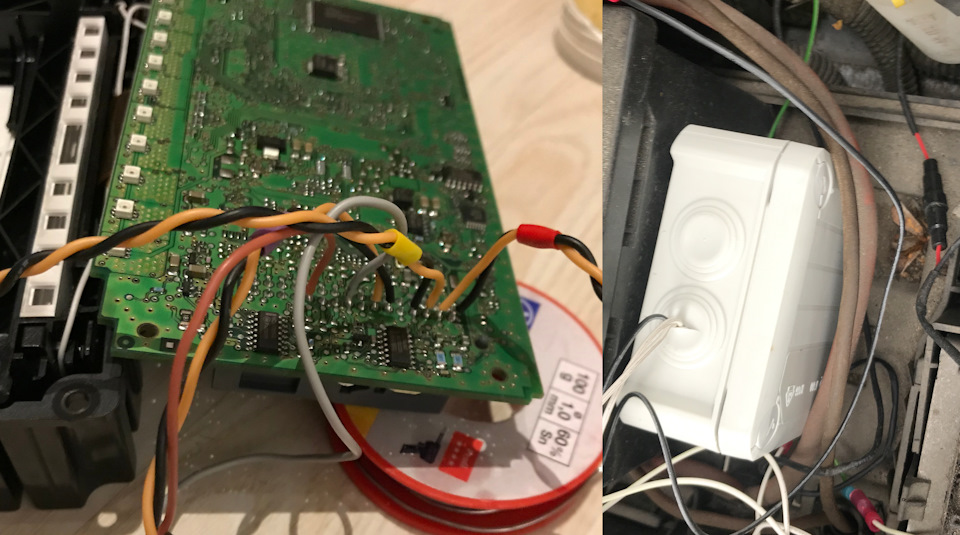

3. Підключення до каншин. Інформації у ОДБ про висвітлення незнайшов. Тож шукав в інших місцях. Знайшов де водяться каншини ітуди і поліз із паяльником. Роз'єм до дисплея курочити не хотів.Вирішив краще так. На фото можна побачити розібраний дисплей. Тойдріт де пробігає інформація про поворотники - сірий. Туди іпідпаюємо провід. (може хтось знає де ця шина проходить підкапотом? Напишіть у коментах. ) На схемі видно що це LSCAN-H. Я донього і підпаявся :). Поміщаємо наш твір у коробку, коробку підкапот. Я її помістив там, де акамулятор. Тягнемо з салону під капотпровід і з'єднуємо його з роз'ємом. Також у роз'єм підключаємоземлю від аккамулятора, +12 з блоку запобіжників, і 2 дроти відкожного поворотника.
