Всім салют! У черговий раз намагаюся написати але щось непублікується запис, пробую через браузер)
Таким чином почнемо! Витягуємо сидіння (за зняттям описів тутбагато) я витягував через перед, мені так набагато зручніше було)Знімаємо пластик з порога і знімаємо бардачок зліва від керма!
У мене на роз'ємах були такі піни:
Водійське:— п1, п20, п22, п24, п26, п36, п38, п39, п47 і п48
Пасажирське:- п20, п22, п24, п26, п36, п39, і п42
Для задумки потрібно додати відсутні піни

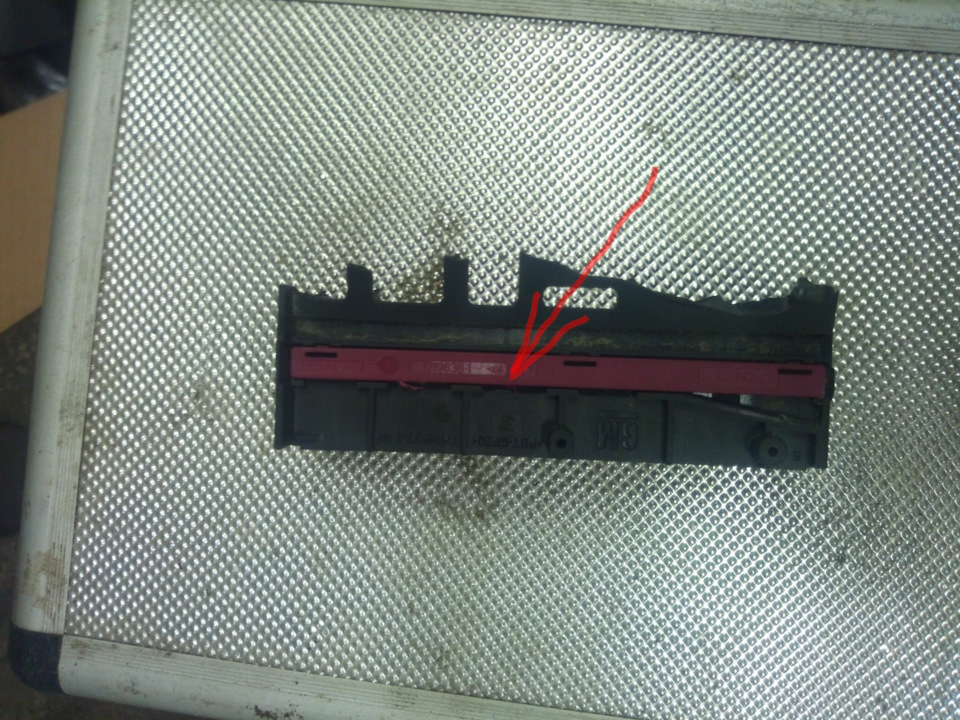

Потрібно витягнути фіксатор для установки/зняття пінів
На блоці потрібно підчепити другу частину, акуратно щоб не вирватидроти
Так що вставляємо
/>
Водійське:п2 тягнемо до п96 блоку запобіжників

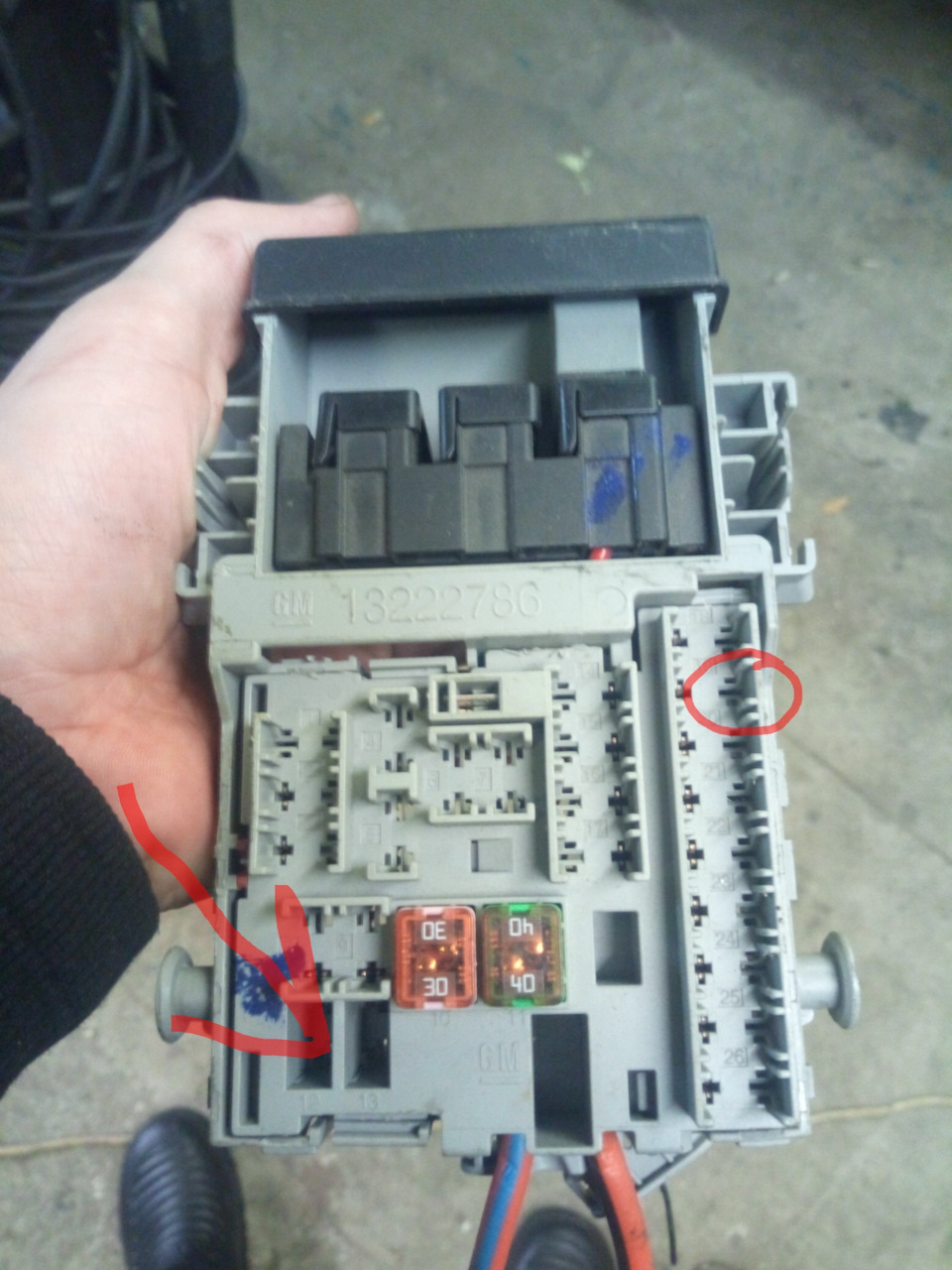

Вставляємо до попереду #19, праворуч вгорі
П21 вивів до блоку попередників але не підключався (підсвічування, хочу засвітити кнопки пам'яті)
П23 теж не підключався (лін шина на дзеркала)у мене прості, хочу вмайбутньому поставити ел.Дзеркала і підключити
П25 до роз'єму OBD на п1<

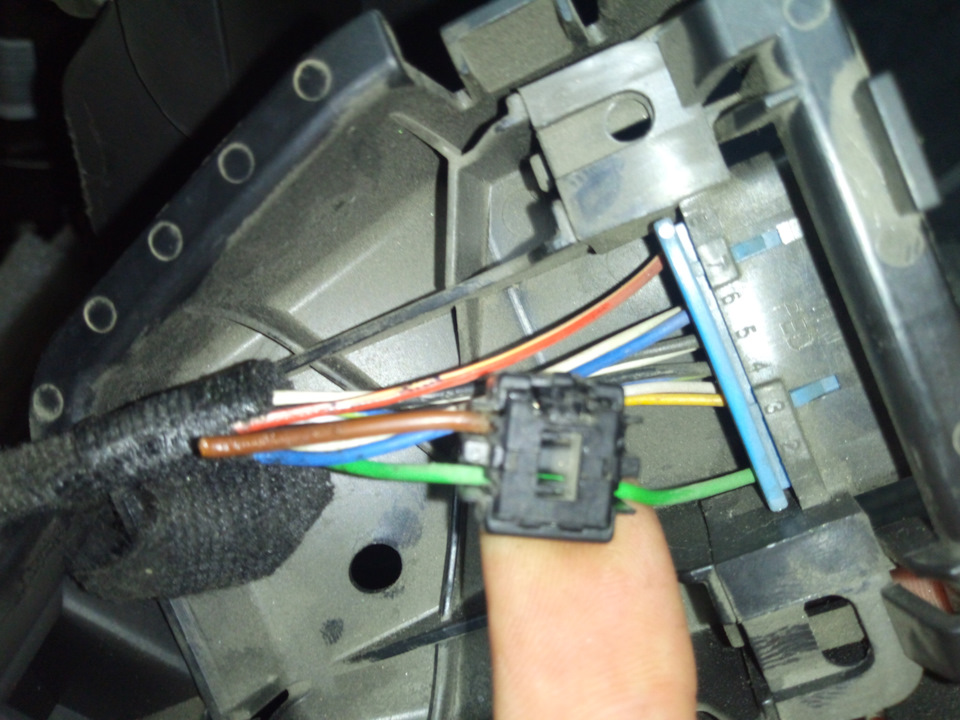

Роз'єм OBD, зелений провід шина GMLAN
П29 тягнемо до роз'єму пасажира на п29

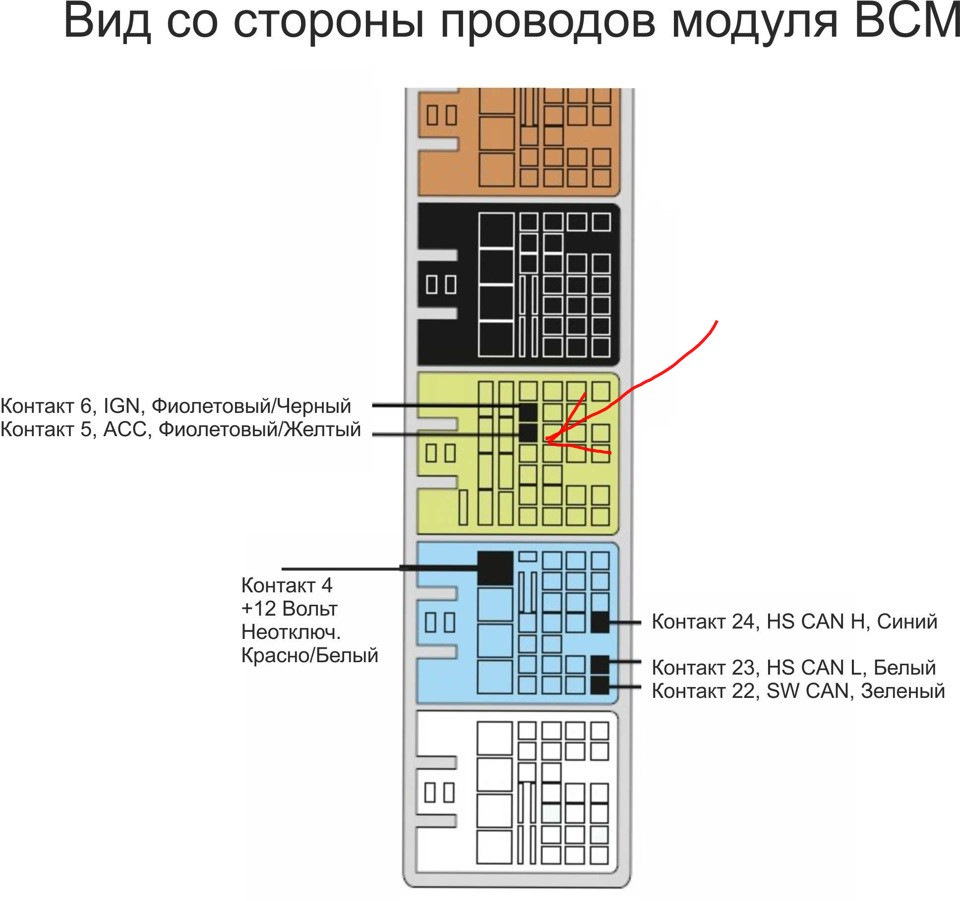

П31 тягнемо до BCM
Підпаявся до проводу АСС
П34 на п34 роз'єми пасажира
П37 на п37 роз'єми пасажира
П40 на п40 роз'єми пасажира
< П43 на п43 роз'єми пасажира
Далі пасажирський роз'єм

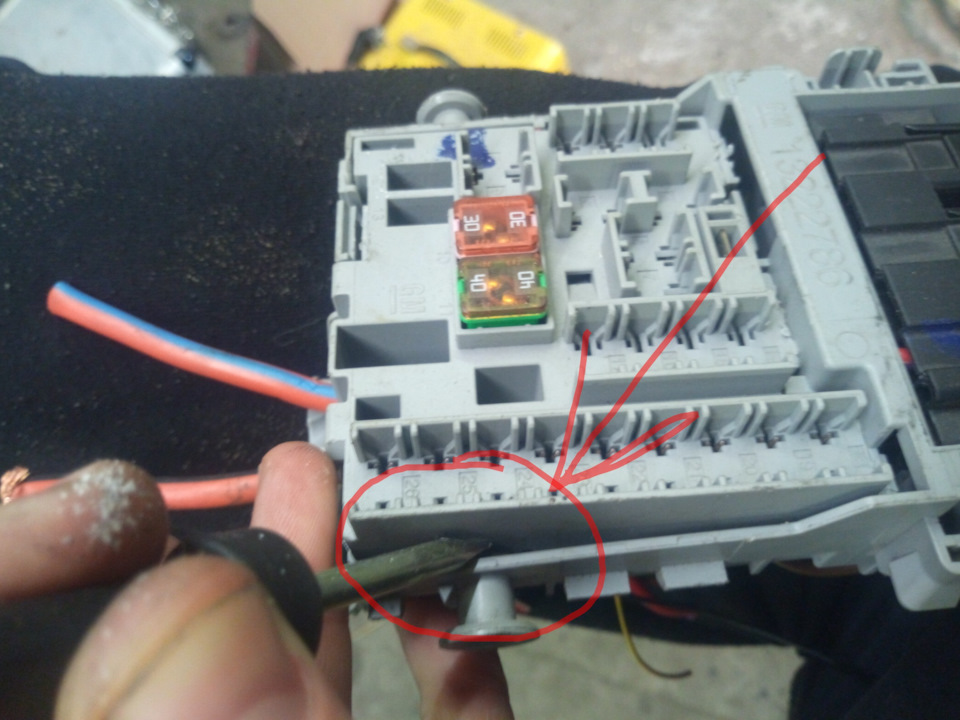

П1 і п2 до блоку предів на п99
Вказав стрілкою
П31 до п31 роз'єму водія
П38 до п38 роз'єму водія
П47 і п48 на масу до кузова
Підсумок:маємо повністю функціонував сидіння- підігрів, вентиляція, пам'ять ел.Регулювання працюють на ура на обох сидіннях
Якщо у кого є питання, задавайте
До речі схеми брав тут
https://megadriver.org
