Проект Теплозад - ч.3

Закінчив з контролером.
Завтра розбиратиму машину і починатиму все ставити на місце.

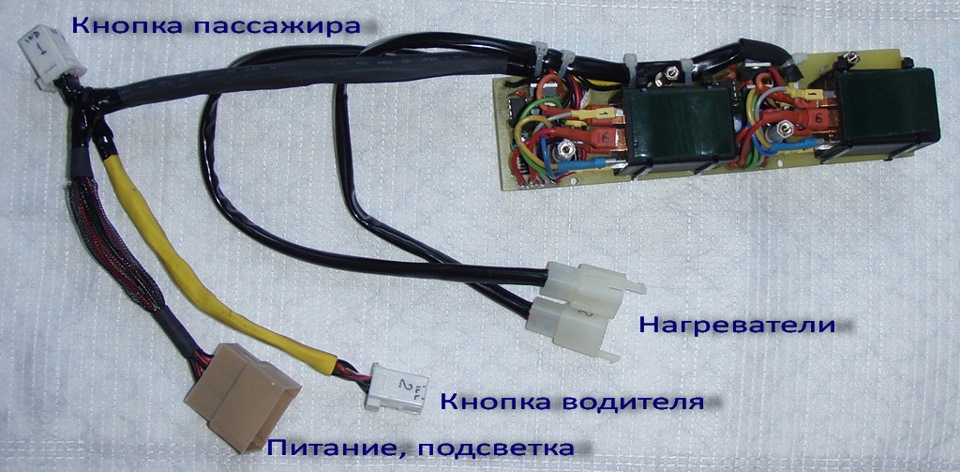

Начинка центрального тунелю

Два ідентичні контролери зібрані на одній платі, до неї припаяніхвости з роз'ємами. Один великий роз'єм, а у мене три маленькі.

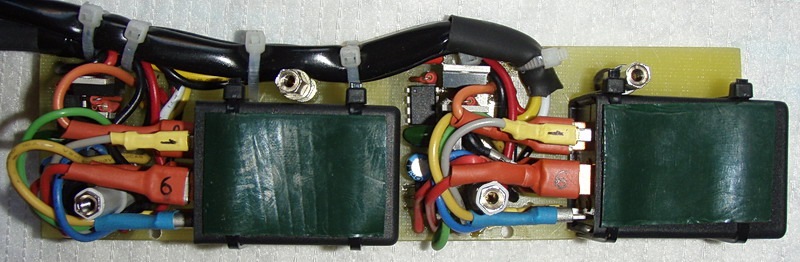

Готовий контролер підігріву

Усередині тунелю плата буде кріпитися на 4 різьбових стійки накишені під CD-диски. Засада, тому монтаж зроблений максимальнощільно.Реле приклеєні до плати двостороннім піноскотчем ізафіксовані стяжками.Зверху реле також двосторонній скотч, як ідодаткового кріплення, і віброізоляції.

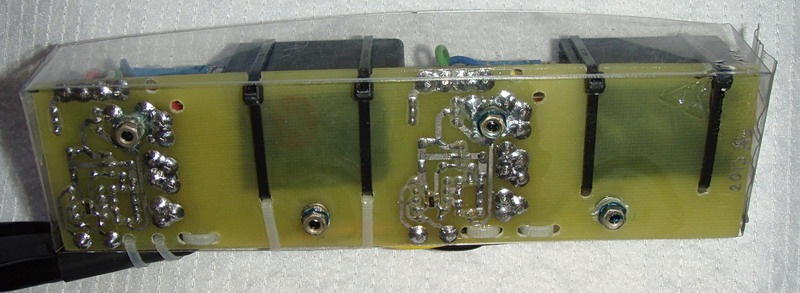

Кожушок

Весь модуль закритий кожухом з тонкого пластику для більшогозахисту.
Всі різьбові з'єднання посаджені на фіксатор різьблення Loctite243.
Частина плати з електронікою покрита двома шарами лаку з бокупаяння.
