Освітлення салону
Запчастини на фото:R336K

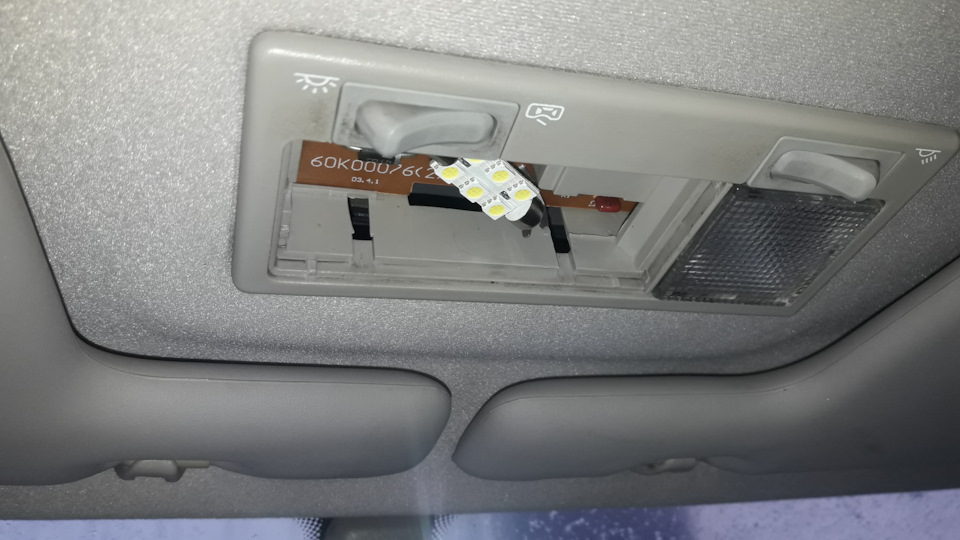

Коротше купив світлодіоди в салон, встановив, але цей спрацьовує навідкриття дверей у цьому режимі після загасання світил в підлогурозжарення, я відпаяв резистор z1 проблема пішла, але в моментвключення запалення він загоряється на секунду і тухне. Допоможітьбудь ласка)
Коментарі20
Впаяйте звичайний діод перед панеллю приладів, у розрив проводу, що йде на індикатор відчинених дверей. І буде працювати як потрібно, і постійний витік струму через плафон піде. Так наприкінці 2000-х на СТО офф.дилера робили, відповідно з технічним б...
Я ставив разом з лампою резистор не пам'ятаю на скільки він, і все відразу стало як треба може сьогодні сфоткаю покажу
від номінал резистора.
Дякую, а z1 на місце припаяти?
так

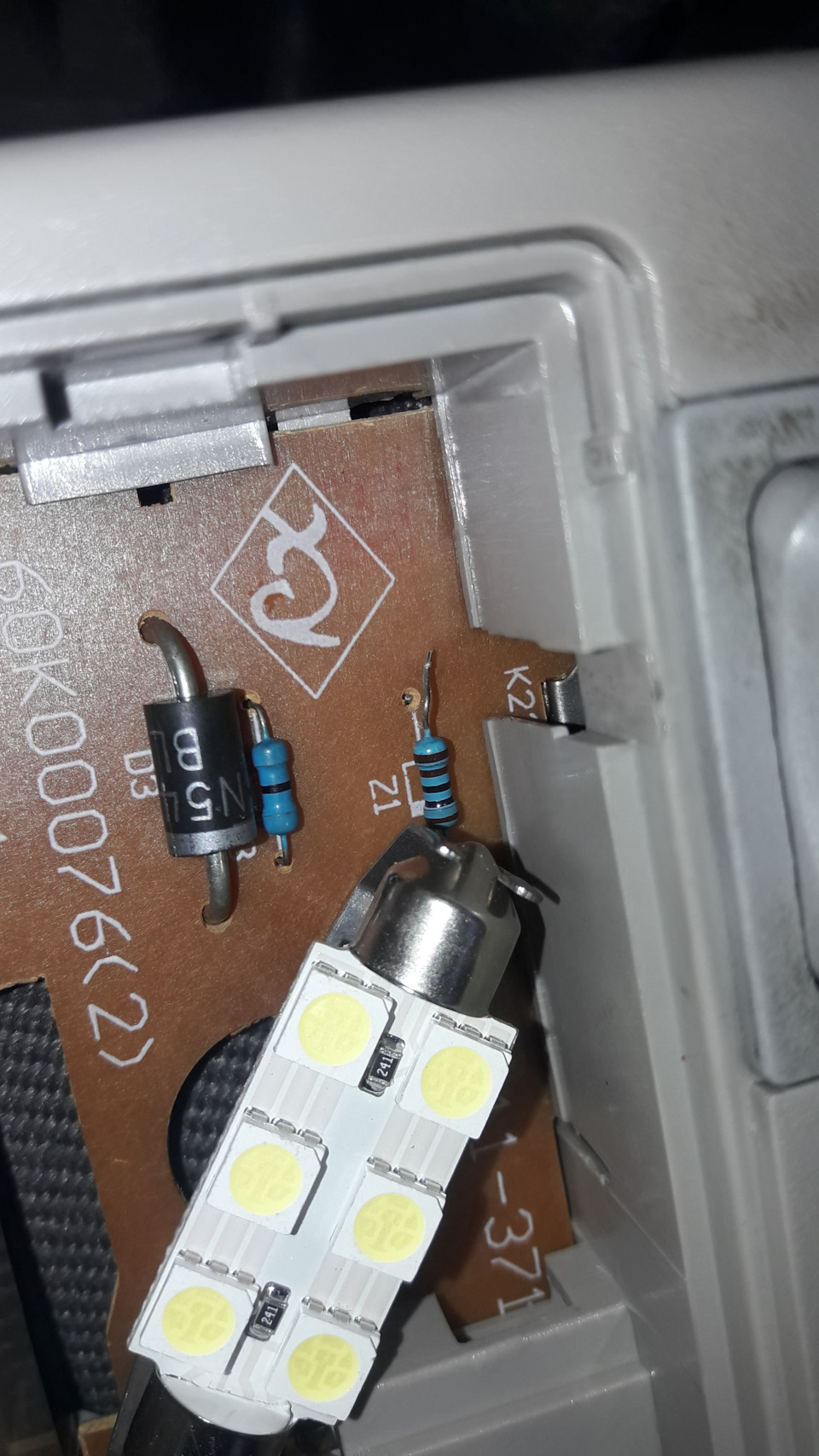

Припай резистор як на фото і проблема зникне. У мене так було.
Дивно. Також z1 прибрав але такої проблеми немає. Працює в штатному режимі. Спробуй інші діоди поставити.

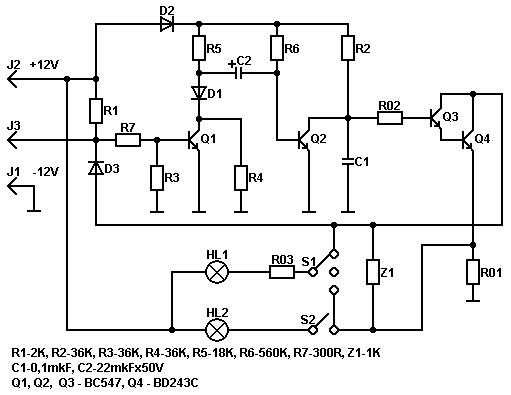

z1 чіпати не можна він відповідає за харчування транзисторів (дивися схему що ти виклав), якщо ти й хотів прибрати затримку відключення або потрібно було додати опір до діодної лампи або зменшити ємність конденсатора з1
Як Z1 впливає харчування транзисторів (відповідно до схеми)?
він дає живлення від +12В на Q3-4
Q3/4 ж npn…Z1 там потрібний тільки коли там стоїть лампа… Якщо діоди з їх низьким енергоспоживанням — те й необхідність пропадає. Більше того, струму, який протікає по ньому достатньо, щоб діоди світилися. Наскільки яскраво — залежить від характерист...
Ну ось у мене стоять діоди, але нічого не переробляв - у вас пробита в неправильно підібраних діодах (низька потужність і слабкий опір)
У мене вже півтора роки як немає цих проблем 🙂Коли на Алі щось замовляєш, то підбирати якісь параметри у подібних деталей - взагалі не доля, тому що добре якщо продавець пише хоч якісь параметри. Але вони зазвичай пишуть щось на кшталт «світловий пот...
Поверни резистор на місце і не заважай машині працювати - діод дійсно світить деякий час на підлозі напруження, а після відразу тухне!
Я вчора чекав хвилин 20, не згас
+ ти лампу не ту поставив. Ти встановив W5 а потрібно w8 (вони трохи довші) у неї потужність більша і опір відповідно
Ця схема сама по собі розрахована на лампу розжарювання. Струм там через лампочку протікає постійно. Для чого так зроблено, не знаю. Але симуляція схеми це показує. Які номінали резисторів R01, R02, R03. Для уточнення симуляції. І взагалі не розумію ...
Протікає через лампу для того, щоб спіраль лампи була нагріта, так збільшується термін експлуатації лампи. Резистори 01,02,03 нульові в якості запобіжника. Затримка є, приблизно через 15 сек після закриття дверей плафони тухне
Точно. Виставив резистори 1мкОм. Є затримка
помиляєшся, при включенні опору паралельно - загальний опір ланцюга падає - струм йде по всьому ланцюгу - а схема зроблена спеціально для плавного розпалювання і відключення лампи покроково знижуючи напругу на ній
