Установка електричної частини - тут.

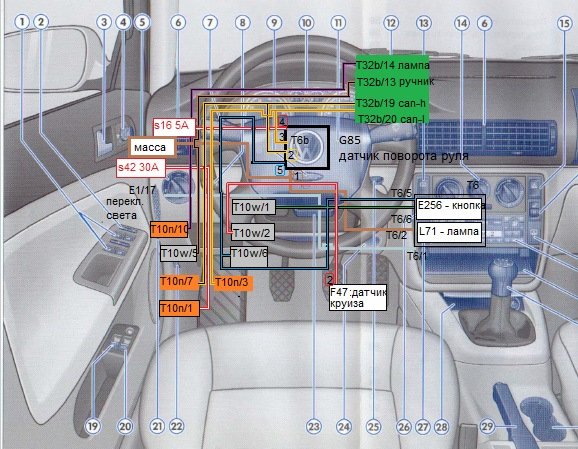

Накидав схему підключень необхідних для роботи ESP - що де брати, як і куди вести.
Кольори проводів вказані як у заводській схемі.За наявності проводки з розбору 100% відповідність.
1. Сигнали потрібні для роботи обох систем беруться в основному від приладки, тому логічно припаятися відразу до всього необхідного.
2. Шлейфи обох систем прокладаються абсолютно ідентично - від задньої частини авто (датчик рискання ESP під заднім кріслом і контролер автокоректора в лівій частині багажного відділення) - і йдуть до комутаційного майданчика в ногах водія і далі, через гумову заглушку в моторний відсік до лівої фари, переднього датчика дорожнього просвіту (там же) і головного блоку ESP (там ж). Укладання цієї справи тягне за собою зняття сидіння, порога, заднього дивана - один раз це зробити і забути. Ну і "добивання" фішок в комутаційну панель аналогічно. Справа залишилася за малим - повне вилучення старої проводки, прокладання нової, зняття блоку ABS, зняття двох трубок, що мають малий діаметр штуцера, установка заздалегідь підготовлених трубок, установка блоку, прокачування гальм, кодування блоків. Ще раз по трубках - вони йдуть на ліве переднє і праве заднє колеса - обидві відносно короткі - перша йде прямо на найближче ліве переднє колесо, друга під'єднується згоном в районі того ж переднього лівого). Як я вже казав - часткове встановлення нової проводки було виконано за день до фінальної установки - багато часу витратив на акуратне виплутування старої від ABS - хотів це зробити заздалегідь. Так як стара залишалася в машині (щоб доїхати до місця встановлення ESP) - нову кинув під ноги, незручно звичайно, але їхати було недалеко. Так і поїхав. Роботи робив у товариша PentiumII, якби не його самовіддана допомога, то не впорався б точно.
Вилучення проводки АБС не принесло труднощів. Просто розстібаємо хомути в моторному відсіку, від'єднуємо роз'єм від блоку і тягнемо в салон за ту частину, що виходить із гумової заглушки біля основи рульового валу.

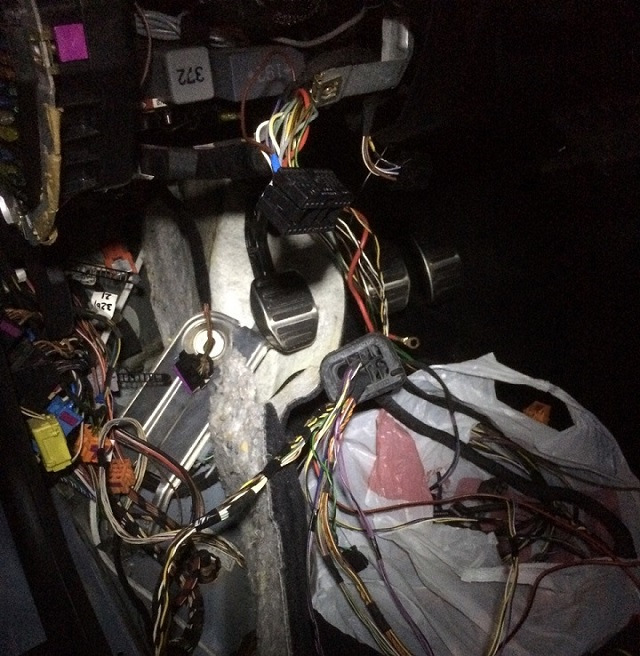

Заглушка біля основи рульового валу зі джгутом проводів до блоку АБС

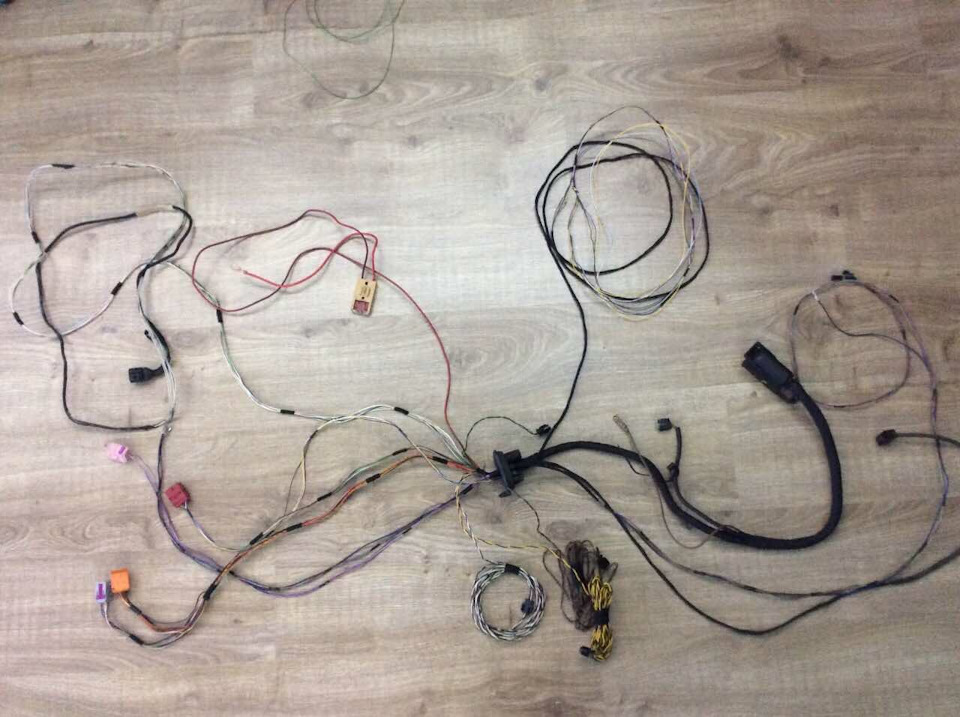

Лінії до датчиків обертання правого переднього та задніх коліс перерізав в області блоку комфорту (їх було б перекласти дуже не просто). Все, проводка АБС у нас в руках. Далі через отвір із салону почали випихати проводку ESP в моторний відсік. Тут я трохи понервував так як роз'єм ESP більший ніж ABS'ний і в один момент здалося, що з салону його не випхати (застрявав), а з моторного заштовхувати був не варіант, так як другий кінець проводки був уже прокладений під килимом, застебнутий в хомути… Істотно полегшило завдання зняття невеликої пластикової кришки, яка знаходиться в районі кермових наконечників, її видно, якщо дивитися в нішу колеса зовні. Знявши її можна дотягнутися до кермової рейки з ніші колеса. Цього було достатньо, щоб успішно витягнути роз'єм блоку і всі джгути. Повертаємо кришку, укладаємо проводку у хомути. У салоні втоптуємо гумку на місце. Обрізані дроти до датчиків коліс спаяв, закрив термоусадкою і заізолював поверх. Провід до лівого переднього не обрізався, там підключення в роз'єм.
Результат проміжний. Обвив дроти пар один навколо одного і закрив ізоляцією.
Після остаточного наведення порядку все виглядало ось так.
Зняти блок було не складно, але тут допустили помилку - не заткнули трубки.
У Сергія це вказано. Рекомендую це робити.

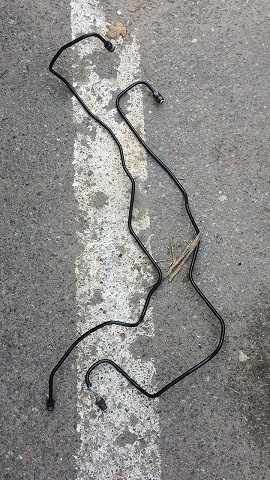

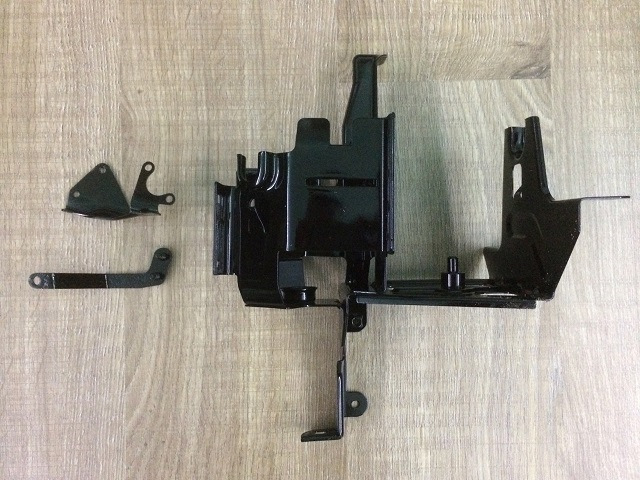

Мені ж у результаті довелося додатково поморочитися з прокачуванням. Але про все по порядку. Витягли трубки які по різьбленні не підходять до блоку ESP. Тут головне це запам'ятати те, як вони прокладені, щоб не гадати потім. Добре, що товариш уже через це пройшов і закомандував сфотографувати. Встановили нові трубки, кошик, вставили блок, ще раз уклали трубки - через те, що у блоку АБС інша геометрія отворів довелося трохи підігнути, але зовсім небагато.
Тут його процитую так як прогав цей момент і не міг зрозуміти чому система не виходила з початкового режиму (не гасли лампи):
"заводимося. Натискаємо на гальмо і чекаємо поки згасне піктограма антизаносної або антибуксу.Далі рушаємо і розганяємося до кілометрів 20-30 і плавно повертаємо кермо, градусів на 90, вліво або вправо не принципово.Головне потримати кермо в повороті приблизно приблизно пару секунд. Якщо все зроблено правильно, то всі піктограми згаснуть. Системний тест пройде. Що повітря вийде але як би не так.
Очевидно, що завозили головний гальмівний циліндр тим, що не заткнули трубки, що підводять.
Після ковтання було припущення виконати прокачування блоку.Не довелося, але даю посилання на те, що це таке:
UPD:Матеріали нижче не актуальні для Пасат Б5
Прокачування гальм через VAG- COM (вася-діагност)
Різкість гальм повернув поїхавши на офіційне СТО.Вони виконали прокачування під тиском попутно даючи команди (тест виконавців) через ваг-ком на блок.За підсумком - гальма хапають на самому початку ходу, повністю замінена гальмівна рідина (стара якраз відходила рекомендовані два роки).
Результат
W8 фари. Про це у наступній статті
До швидкого.
