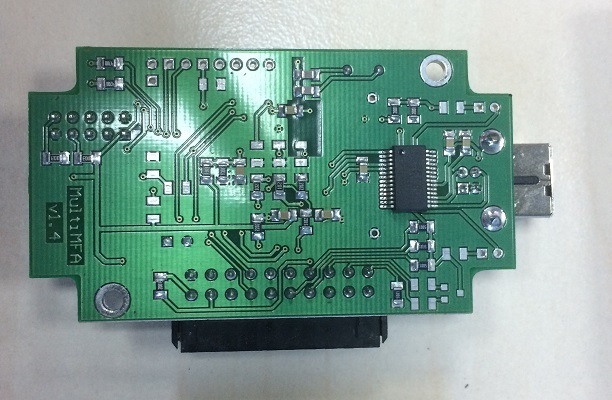

Власне, установка приладки з великим екраном була зроблена длянаступної установки MMFA. Вже було почав зондувати ДанилаDirtylime На предмет, коли ж будуть "класичні"некольорові девайси, але розговорившись з P777несподівано з'ясував, що у нього лежить без діла саме такий (отриманий колись від SSSancheSSS, наскільки ярозумію).

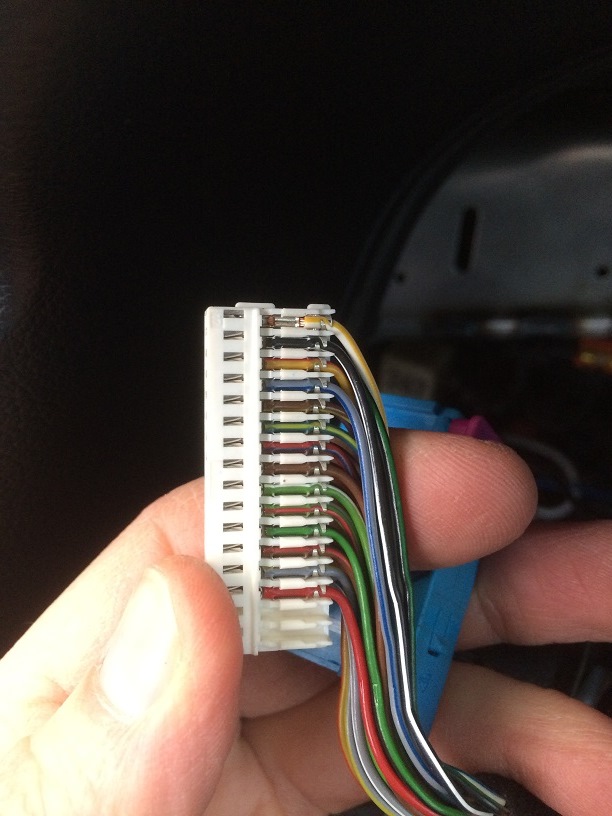

Саму плату, спасибі P777 Я отримав досить швидко. К.дроти короткі, небезпека щось пропалити в салоні паяльником, та йне хотілося такого "брутального" втручання тому було рішеннямайструвати адаптер. Ломану приладку знайти не вдалося, тому вжерозраховував потрошити свою половинку як тут мене розшукавтранспортерівник (т4) і переконав віддати йому половинку в обмін найого взагалі-просту + невелику доплату.Заради такого мега-обмінувін приїхав з Вінниці, благо Артем VampireLo вже виготовив B5-T4дамп. За підсумком я з платою від Т4 і на одну щасливу людину уВінниці більше))) Отже, для складання адаптера все було готове, єдине що потрібно було дізнатися про це комплектацію авто . Підкомплектацією маю на увазі задіяні контактні піни, щоб не прокидатине використовувані. З'ясував це розібравши штеккери (чотири фото ненаводжу, тому і так все ясно).

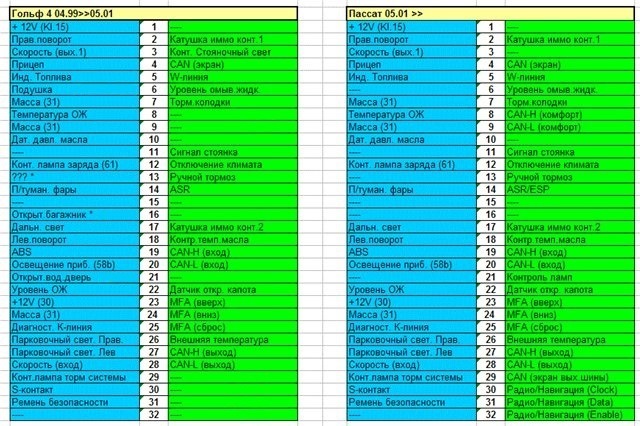

Синя колодка, задіяні піни. Порожні не прокидаємо. Призначенняконтактів приладки. По фото вище видно, що я не маю сигналізаціїнепристебнутих ременів (контакт 31)

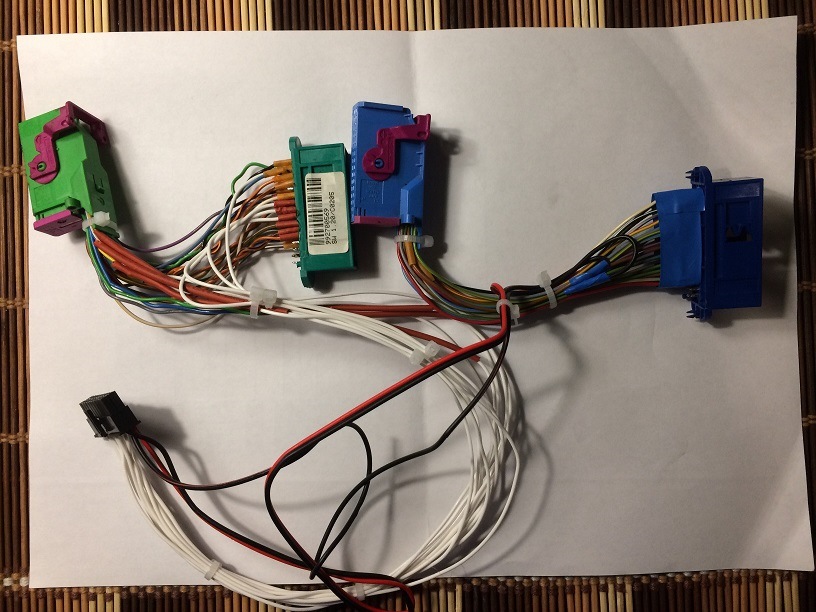

Далі було кілька годин паянь з таким результатом:
Запчасти на фото:3069205<

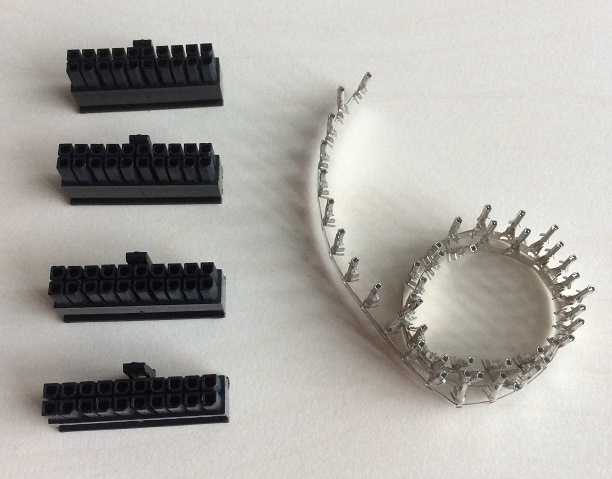

Так, 10ти контактний роз'єм теж непросто дістався — довелосязамовити 4 штуки в Харкові, щоб дотягнути до мінімальногозамовлення. Так що якщо кому потрібно — питайте. Коробку ММФАприкрутив на місце доступне через кришку блоку запобіжників, наклеїв на 2х сторонній скотч щоб не крутилася і притягнувстяжками.
В очікуванні )
Підписав всі сторонні проводи для порядку.
Результат
NB:Провід до датчика буста (контакт #101 Е**) прокинув, але непідключив ще.
NBB:Ще роздумую чи не доставити дод. Датчик тиску масла щоб ММФАвиводив і цей показник.
NBBB:Плата приладки Т4 (7D0 920 802Q) потрібна кому? — роз'ємипанелі приладів не обов'язково виколупувати з робочих екземплярів —ось номери для замовлення з алі:964824-2, 964824-1
UPD — додав опис посилань нижче
Використані статті:
Нумерація контактів, підключення пайкою
Опис, функції ММФА, програмна частина установки
Загальна інфо. Перехідник.
Найповніше писання ММФА.
Звіт SSSancheSSS'а
Додатковий датчик тиску — інфо від Remnevolt
