Січень 7,2 початок!

почав підключення січня ДАД і ДТВ, ділюся всім ресурсом, щознайшов, спасибі тим хто не тисне і викладає інформацію! але не всіє один сайт з якого довелося витягувати картинку хитримспособом)< br/>
на своїй проводці я все розколупав, помітив де що, як виявилося умене ще й проводка особлива - деякі проводи не такого кольору як унормальних людей. Тачка рідкісна на тобі і проводку не як увсіх!
засунув в екран!
завтра буду під свої форсунки робити косу і підключати все)звітбуде

.П., але велике вам спасибі, що виклали)
///////РОЗМІНЮВАННЯ ПІД ДАД/////////

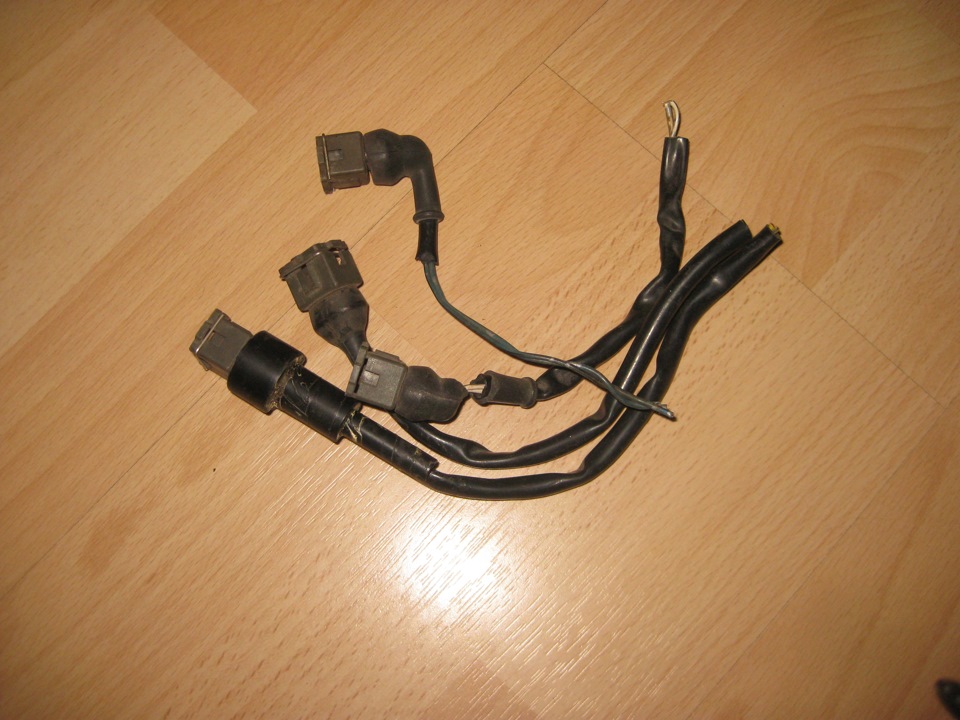

фішка з роз'єму Д
піде на форсунки

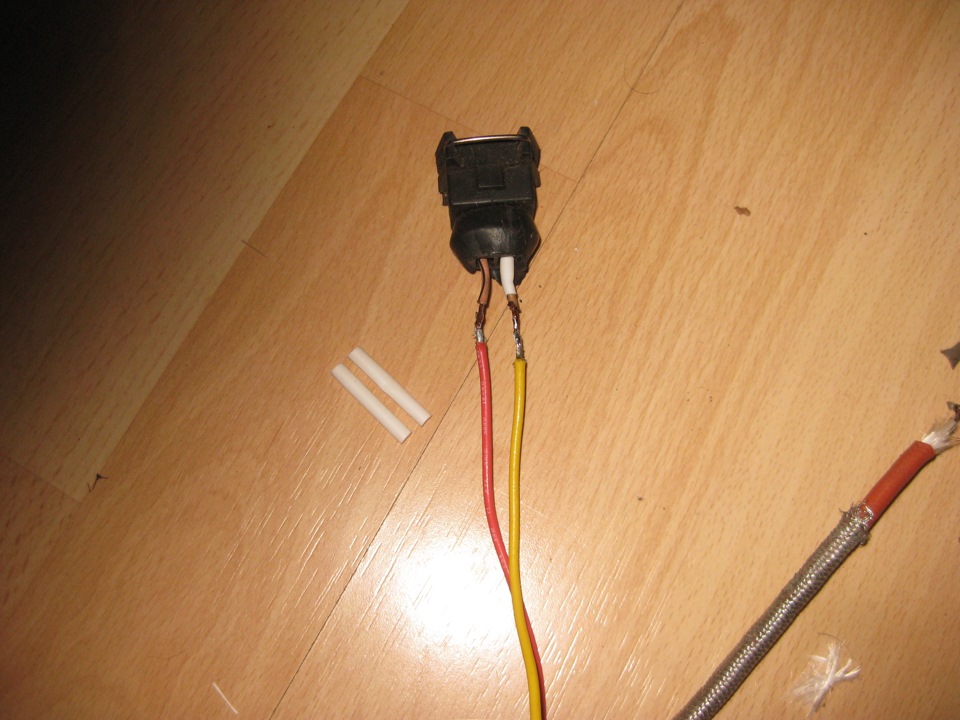

подовжив, запаяв, заізолював

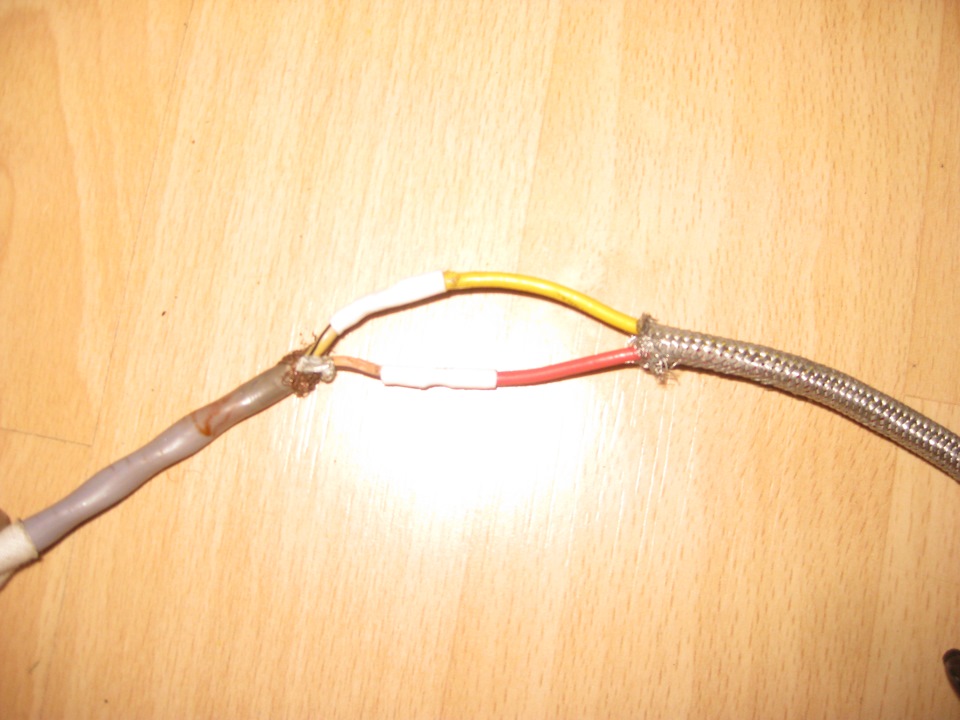

подовжив, запаяв, заізолював, і одягнув в екран

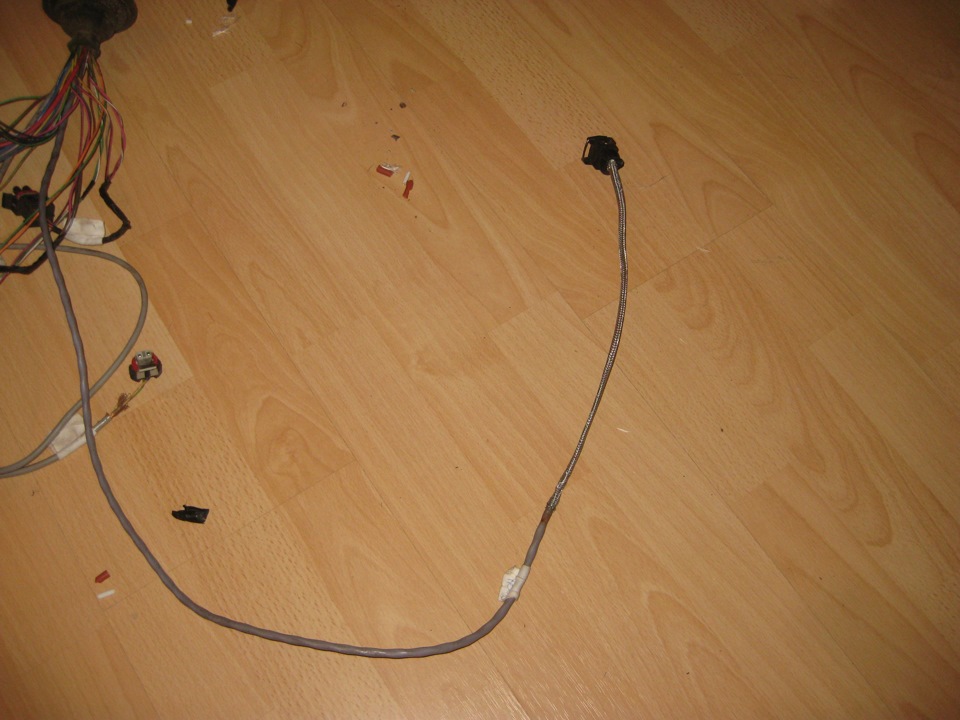

в екрані
МРВ
Жовтий - сигнал ДАД
Сірий - +5в (перевірити при включеному запалюванні тестеромнапружені на сірому)
Зелений - маса
Рожевий - 12В
Синій — ДТВ
/////////////////////////////////////////

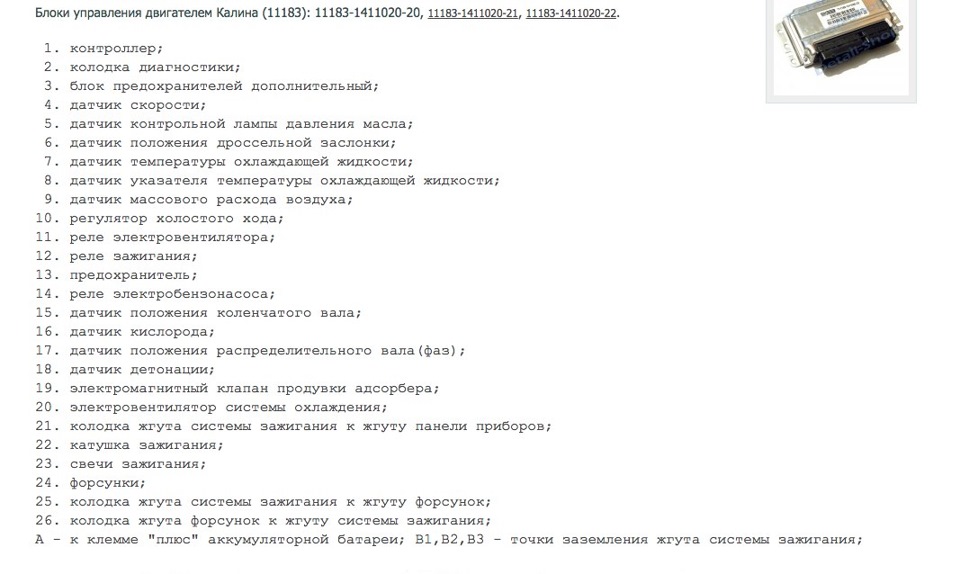

що як за датчиками! )
розпинування розкидівка розцифрування ))
як яка фішка виглядає наживо)
