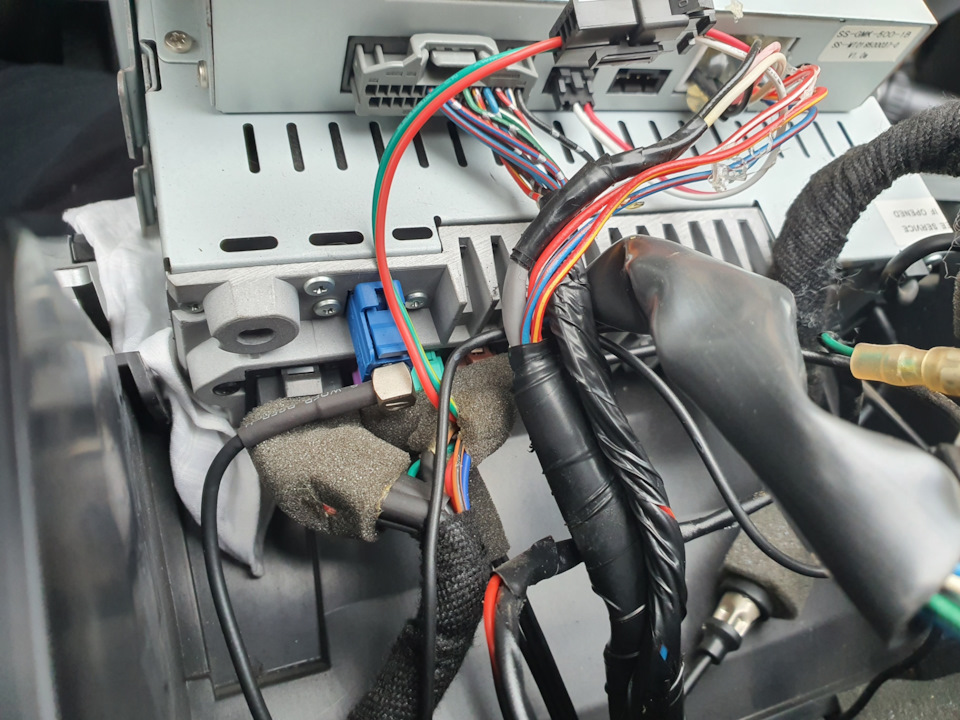

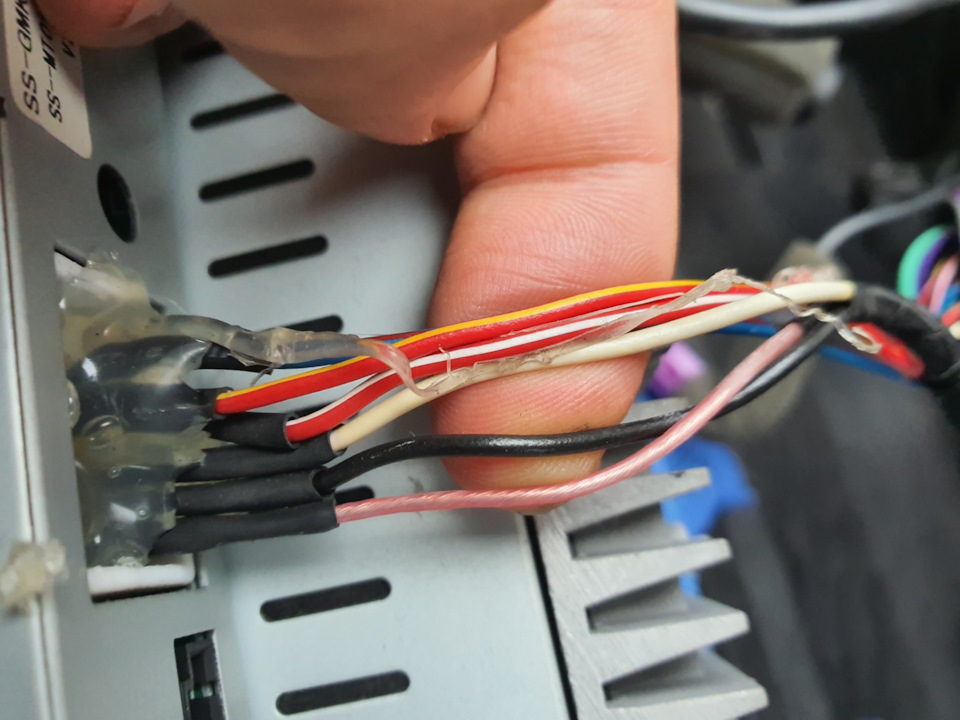

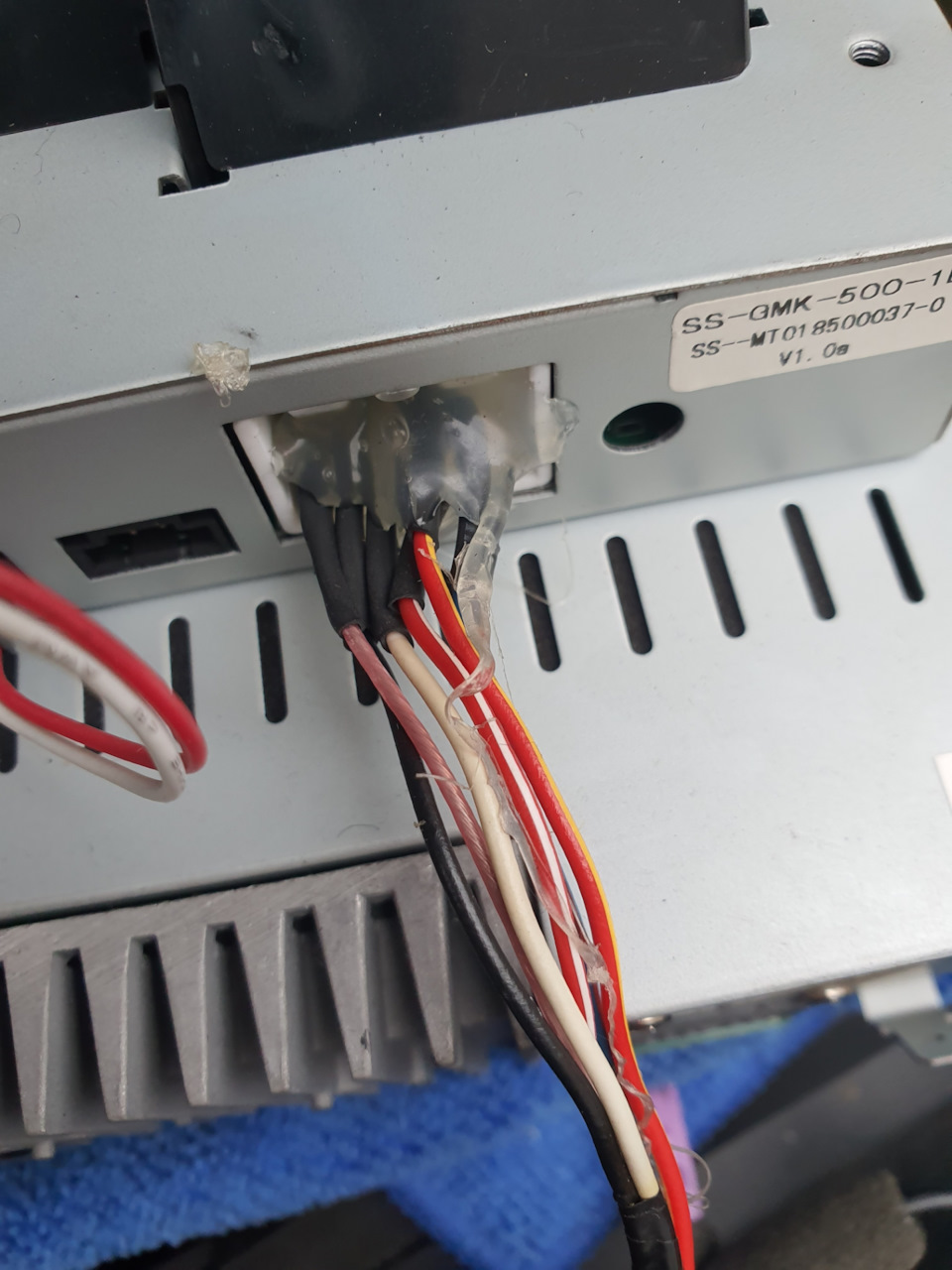

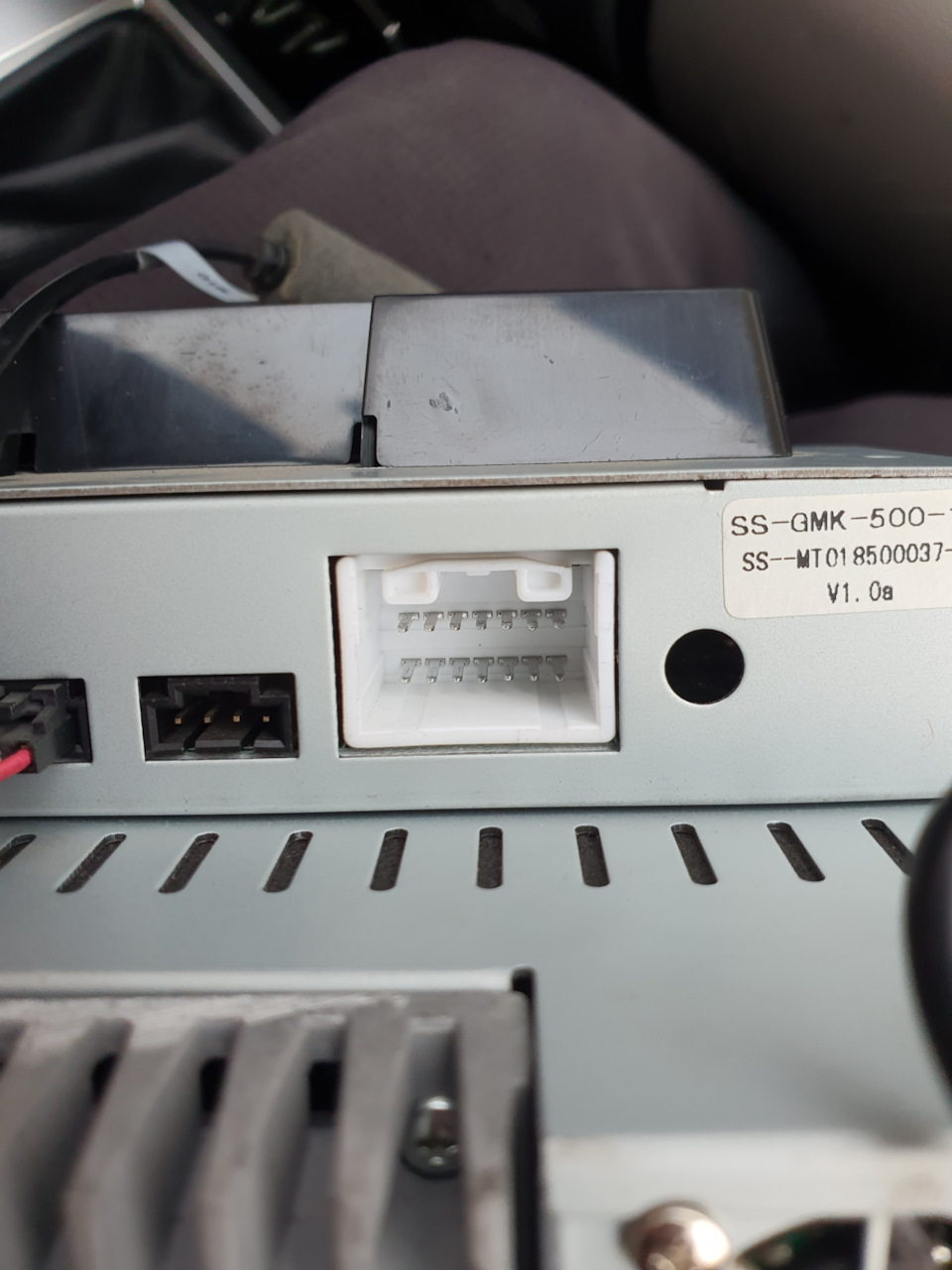

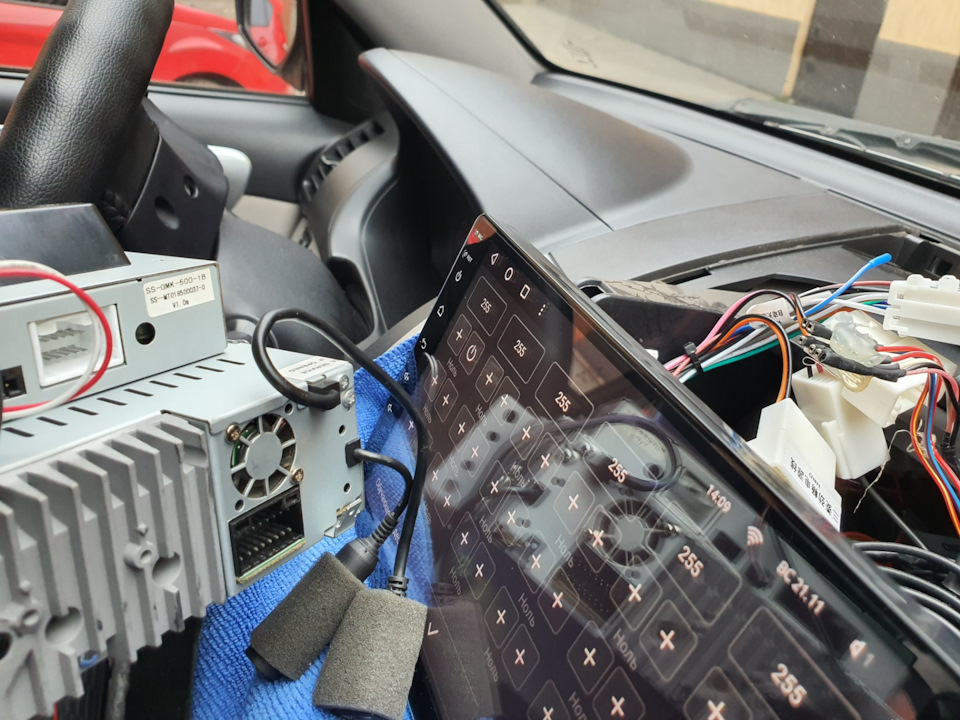

Всім привіт, вирішив замінити штатне ГУ Roadrover на Teyes CC3. Вцілому все більш-менш зрозуміло крім проводів до БК. Буду дужевдячний за розпинування білого роз'єму. Досвідченим шляхом визначивщо червоний з білою смугою і червоний з жовтою смугою йдуть докнопок на кермі.
Коментарі19
Відмінна магнітола до речі, коштує 6 років, все працює, камера, бортовий і т.д.
Може допоможе чим.
Що за БК? Фото лицьової сторони є? Із задньої сторони не можу ідентифікувати. Схоже, якась нештатна балалайка, встановлена попереднім власником
Я знайшов дуже схожий БК в інтернеті, як road rover
Для чого потрібна розпинка? Для Teyes потрібні тільки кнопки на кермі. У БК заходять сигнали з датчика рівня палива, CAN шина і датчик зовнішньої температури. Для Teyes вони марні.
На Teyes cc3 є роз'єм для can шини, туди нічого не підключити? У будь-якому випадку буде корисно розуміти де дроти кан шини так як я хочу встановити БК від мультитронікс
Рознімання для CAN шини немає, є роз'єм для CANbus адаптера, але на mitsubishi він використовується тільки для включення зовнішнього підсилювача. На жаль, ніякого функціоналу не додає
З великою ймовірністю розпинування відповідатиме цьому 14-контактному роз'єму (J802 на фото)
Для мультика, щоб у OBD не втикати. Картинку десь тут брав, господаря не пам'ятаю
Дякую!
Цю балалайку заточено під дорестайл 2009 року з магнітолою W698. Там був 14-контактний роз'єм. Пізніше в 2012 модельному ряду магнітолу замінили на W777 і в неї роз'єм був 22-контактний. Тому за допомогою китайських соплів зробили на фотках
Зрозумів, дякую за роз'яснення та розпинування👍
У мене зараз такий самий коштує. Це winca s100 або s150. Відрізняються тільки софтом.
Зараз сфоткаю, ще не встановлював, буду впроваджувати другим поверхом бк від рестайлу
А хіба з сс3 можна залишити другий поверх?
Тільки з ножівкою, напилком та епоксидною смолою
Точно так
Ніби не зустрічав, щоб їх у двоповерхову консоль засовували
Як мінімум двоє переробляли, але не можу знайти їх записи
