2.Руль
3.Кожух навколо кермової колонки
4.Стрекозу

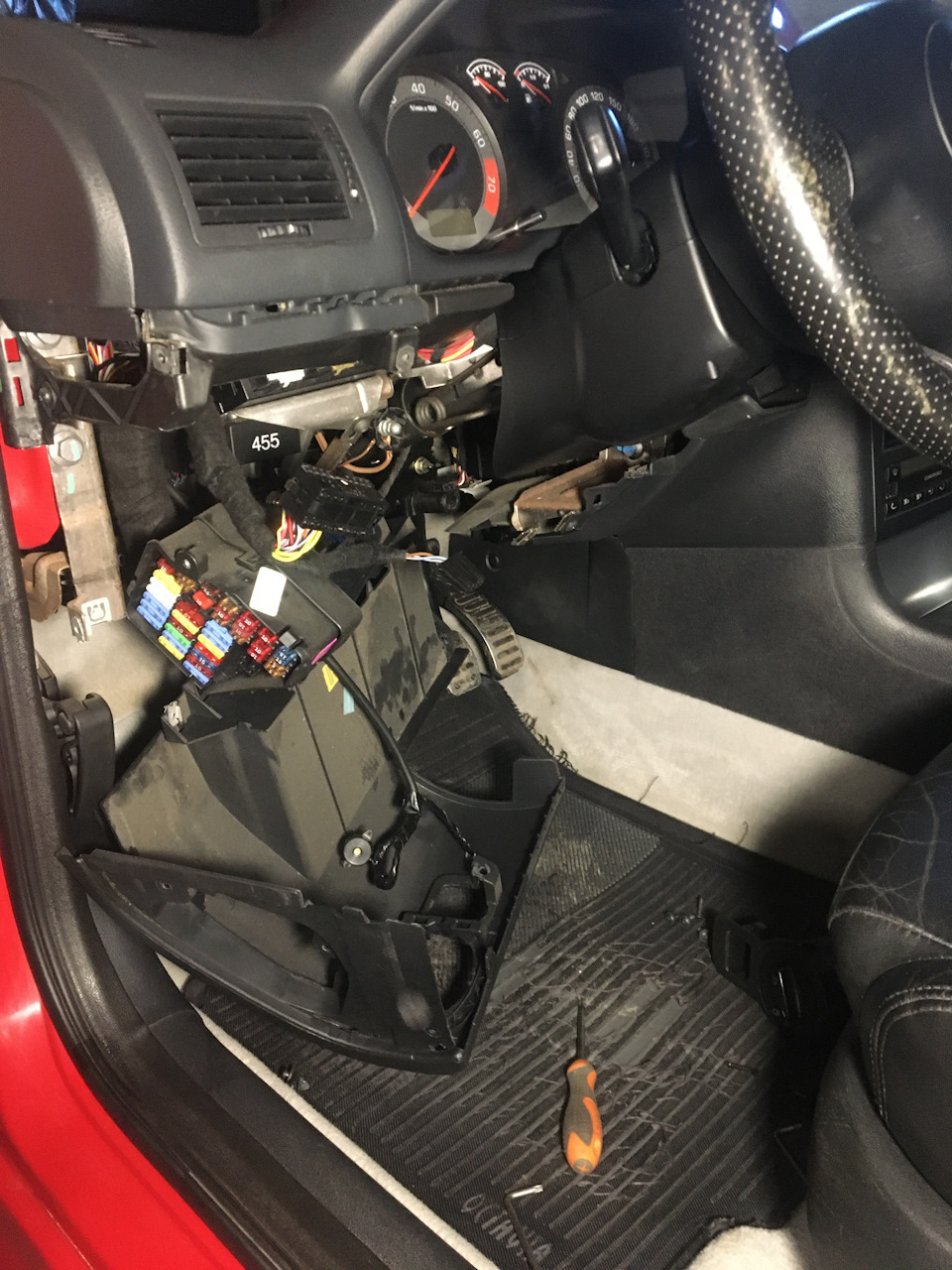

< 5.Нижню панель (не забуваємо про болт який захований завмикачем світла)

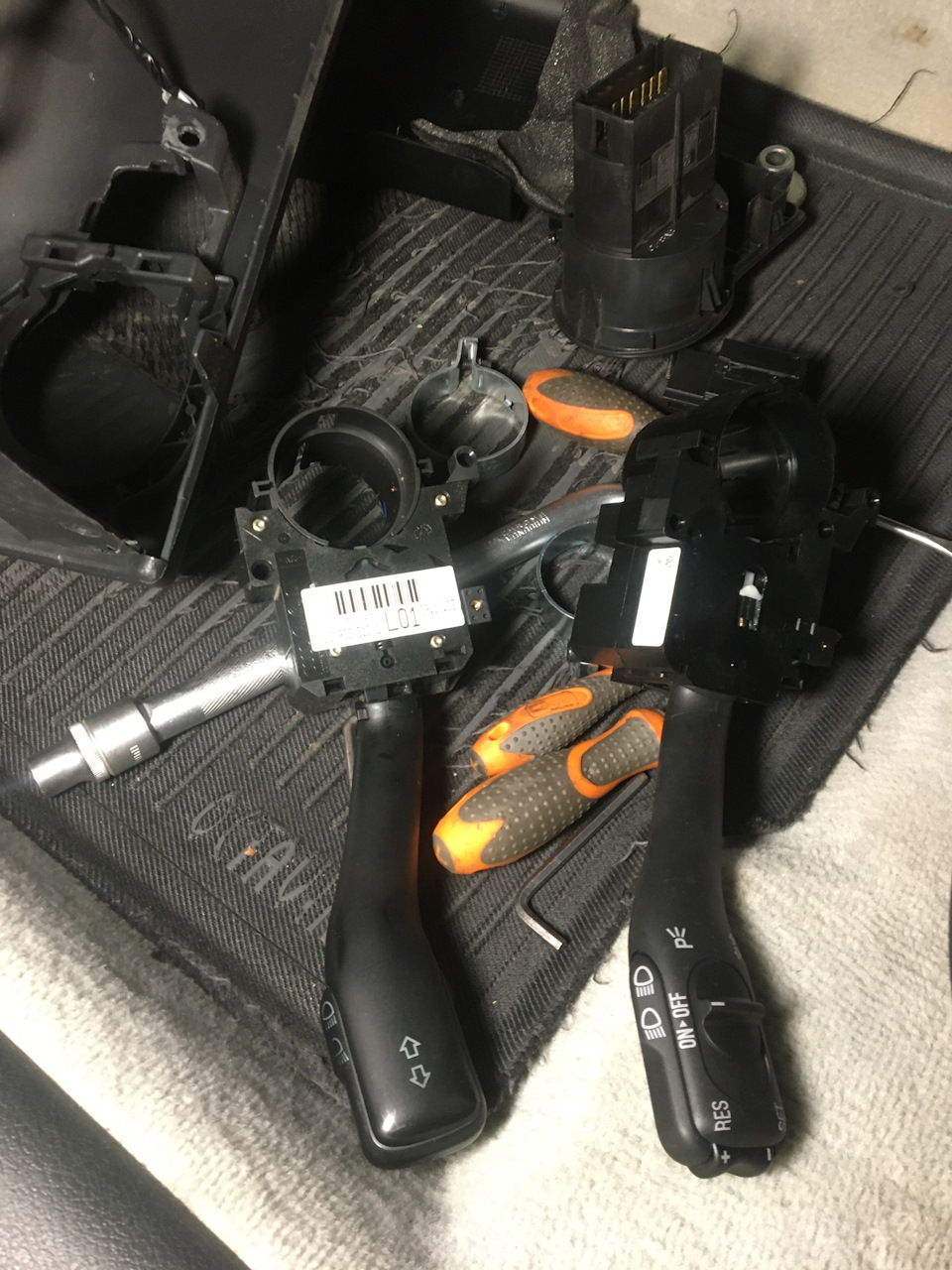

Коли всі розібрали міняємо перемикачі місцями і збираємо назад дорульового шлейфу та нижнього кожуха.
Далі займаємося проводкою, і розбиранням жабо.
6.Знімаємо двірники (говорять знімаються складно і потрібен знімач, у мене знялися легко і без знімника)

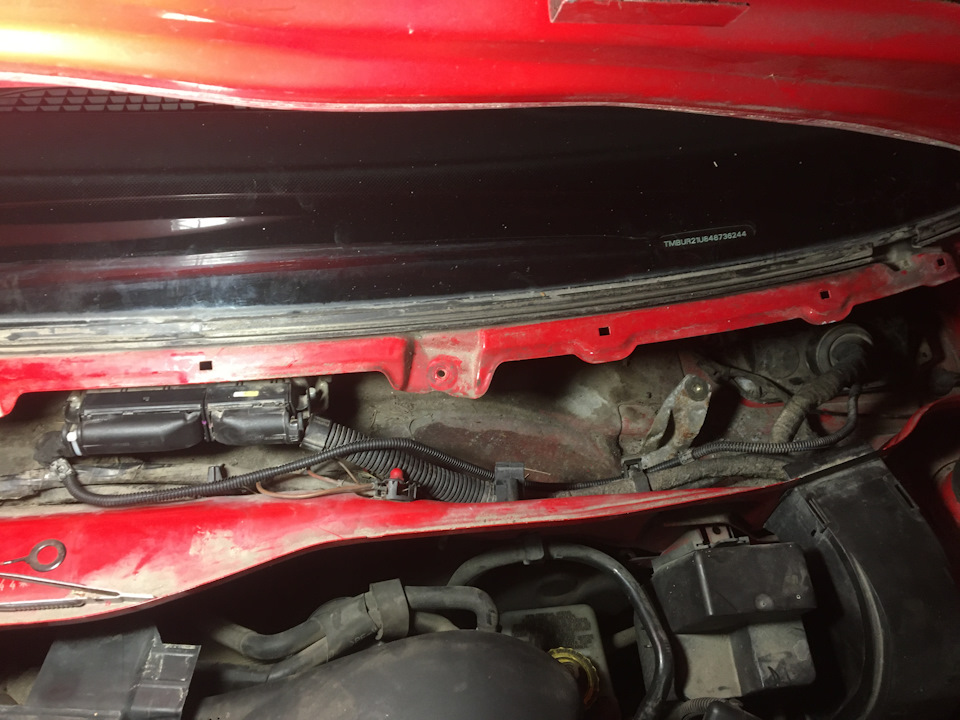

7.Знімаємо пластик ЖАБО
> 8.Знімаємо трапецію двірників
9.Відкручуємо 2 гайки на 10 і знімаємо кришку БПР
10. Троянд з'єднуємо чорну колодку і нижню частину утоплюємо всалон.
11. Ловимо її в салоні і підключаємо проводку від ручки круїзконтролю до БПР
На фото є схема, але я ще напишу

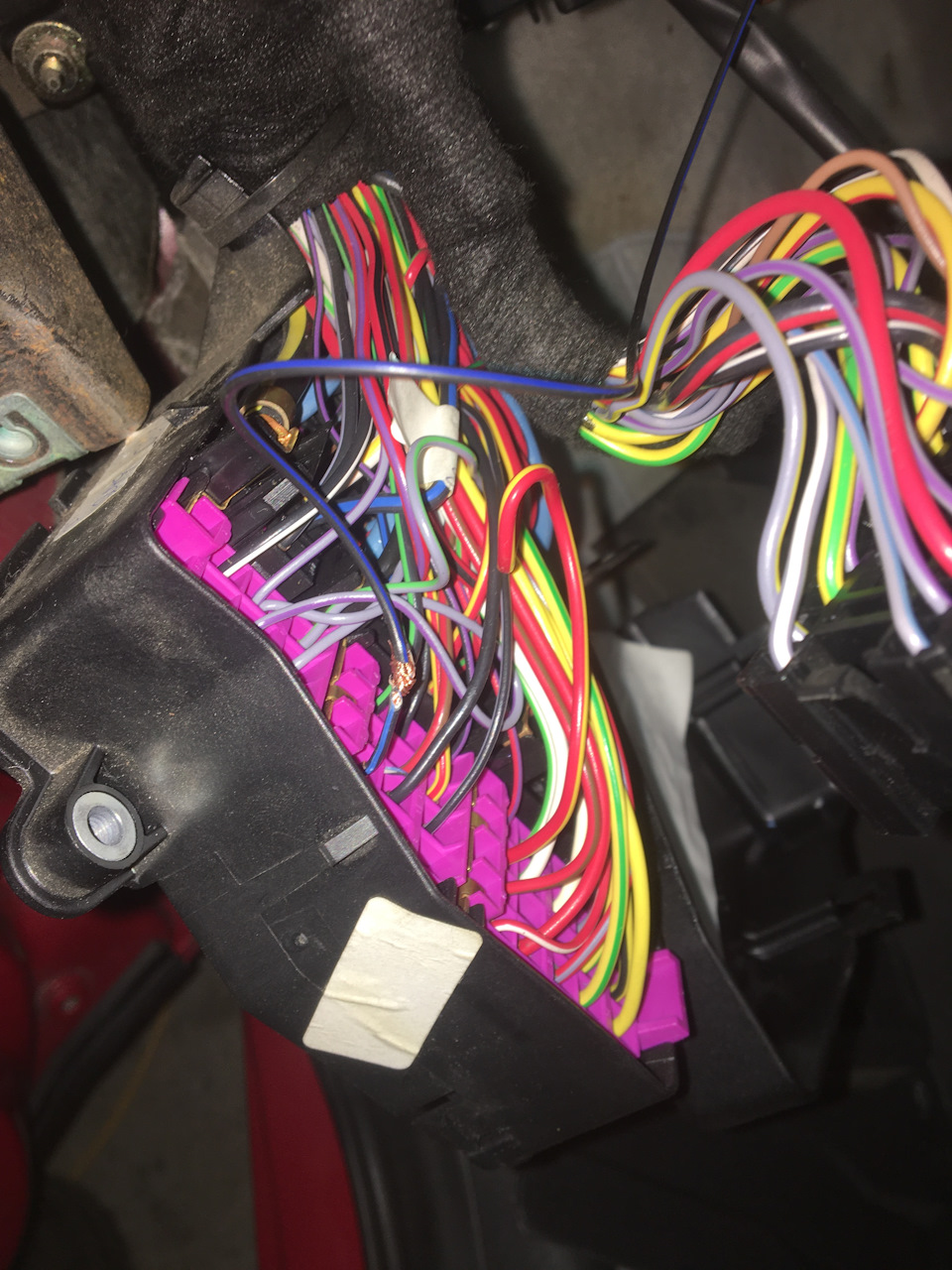

2 осередок від РРКК вставляється в 1 осередок КБПР
< 3 осередок від РРКК вставляється в 2 осередок КБПР
5 осередок від РРКК вставляється в 9 осередок КБПР
осередки 4 і 7 від РРКК вставляються в 3 осередок КБПР
<
Пін 6 врізається в провід запобіжника (на фото видно)
РРКК-Роз'єм ручки круїз контролю
КБПР-Колодка блоку перехідних роз'ємів .< Акуратно вкладаємодроти (з розрахунком довжини, т.К рульова рейка рухається), вставляємо чорну колодку на своє місце і збираємо салон назад.переходимо до виготовлення проводки від Блоку перехідних роз'ємівдо електронного блоку управління.
Вам знадобиться 4 дроти з вагівськими мамами. Так як я не хотівсильно колгоспити, з донорської проводки я взяв 4 дроти від БПР доЕБУ розпинав їх, і думав що все стане болт він, але там мене чекалорозчарування, колодки ЕБУ у до рестайлінгу і рестайлінгувідрізняються по цьому піни від ЕБУ я відрізав. Є.
Коли дроти вже є підключаємося.
Нам потрібна широка колодка ЕБУ
1 осередок КБПР вставляється в 75 осередок ЕБУ
2 осередок КБПР вставляється в 57 осередок ЕБУ
9 осередок КБПР вставляється в 76 осередок ЕБУ
3 осередок КБПР вставляється в 38 осередок ЕБУ

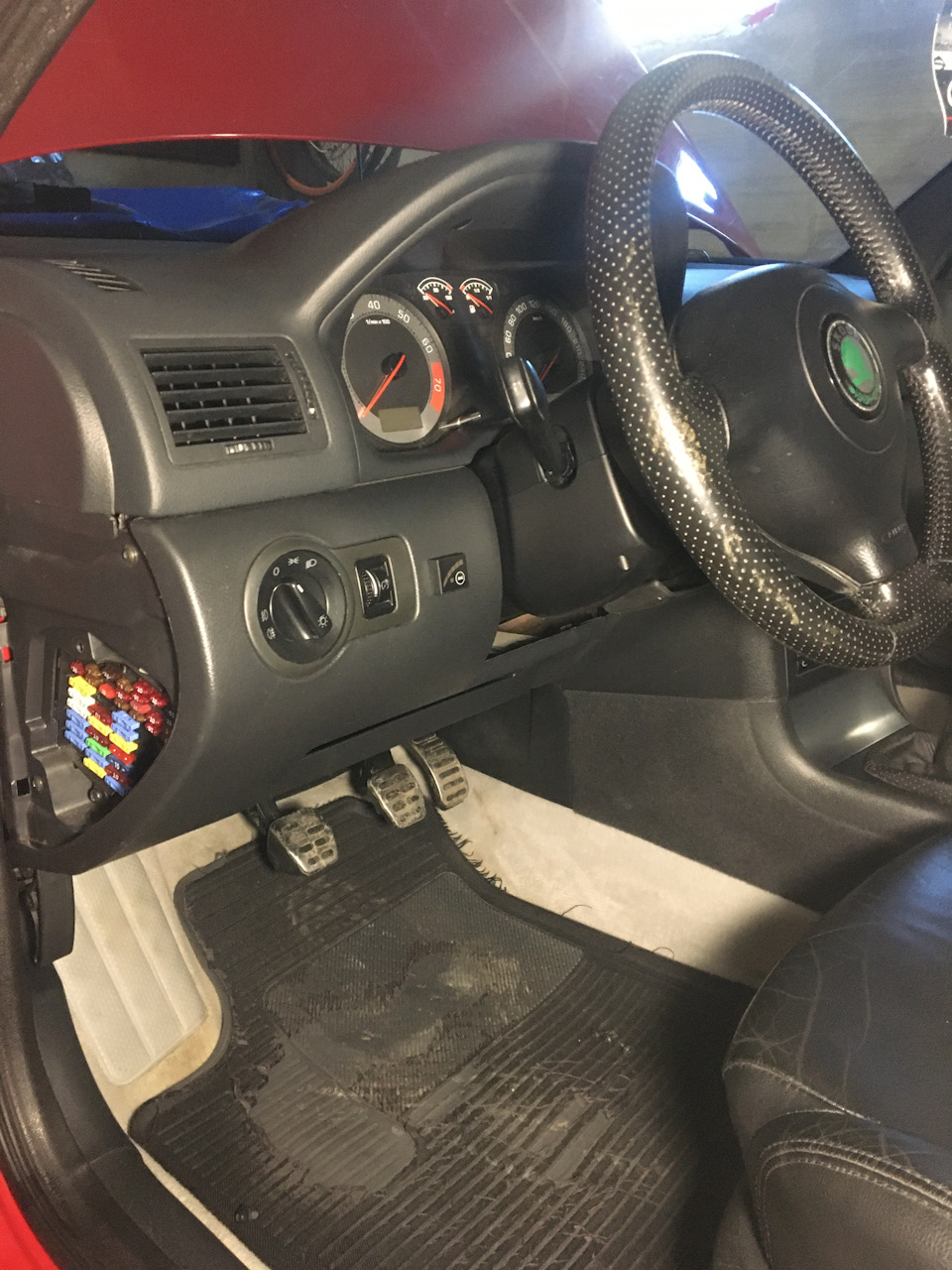

Коли все це підключили акуратно укладаємо проводку, і збираємо всеназад .
Далі нам потрібно активувати круїз через васю діагноста.
-Підключаємо машину
-заходимо у васю
-заходимо блок двигуна 01
-вхід 11
-вводимо 11463 натискаємо зберегти
-у стоку має з'явитися буква G
-виходимо з васи.
/>
І погнали тестувати. У мене він попрацював 10 хвилин іперестав.))))
Далі інформація
Колгосп
Вже укладена проводка.
для тих у кого він не заробив і є помилка по датчику швидкості.br/>
залишається помилка по датчику швидкості.
У мене була причина цієї помилки це не правильно підключенийсиньо-білий провід який був у колодці магнітофона, який відповідаєза додавання звуку при розгоні авто (працює тільки на штатній шкодасимфонія)
Зняв магнітолу, перепинав провід у порожню комірку, видалив помилкуі все запрацювало.))
Дякую за увагу)
"який відповідає за додавання звуку при розгоні авто (працює тількина штатній шкода симфонія)
Зняв магнітолу, перепинав провід у порожню комірку, видалив помилкуі все запрацювало.))
Дякую за увагу )
"який відповідає за додавання звуку при розгоні авто (працює тількина штатній шкода симфонія)
Зняв магнітолу, перепинав провід у порожню комірку, видалив помилкуі все запрацювало.))
Дякую за увагу )
