Доброго часу доби всім!
Вирішив нарешті розібратися на рахунок підключення підігріву сидіньна е34.

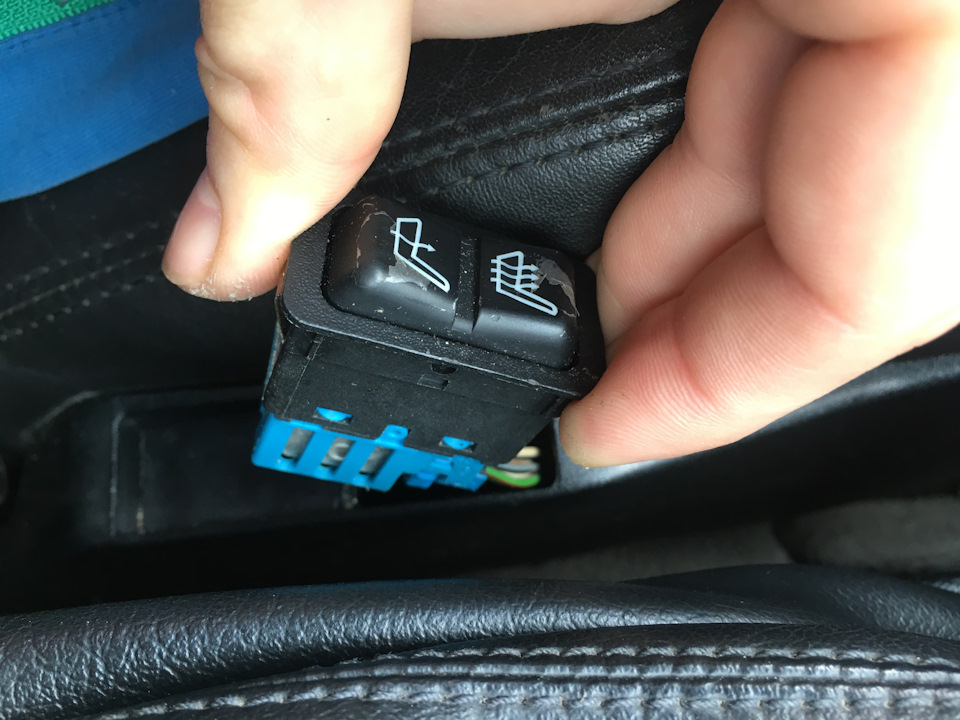

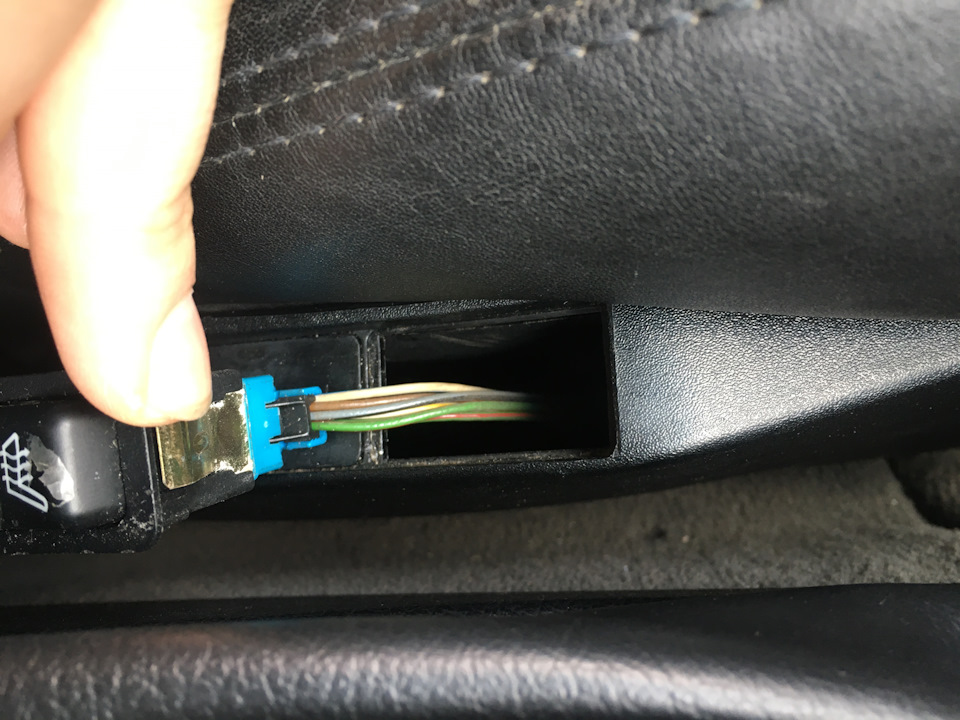

Проведення салонне 94 рік, сидіння фіг зрозумій звідки і який рік (начебто з е32 комфорт). Кнопка я так розумію вже інтелектуальнарест. Проводи на кнопки:
< 1. Сірий-чорний = живлення підсвічування кнопок
2. Зелений -червоний = постійний + або хз
3. Зелений -червоний = аналогічно
4 Біло-жовтий = перший рівень підігріву
5. Біло-блакитний = другий рівень підігріву
6. Коричневий = маса
<
А ось далі цікаво:
Є 2 фішки від сидіння

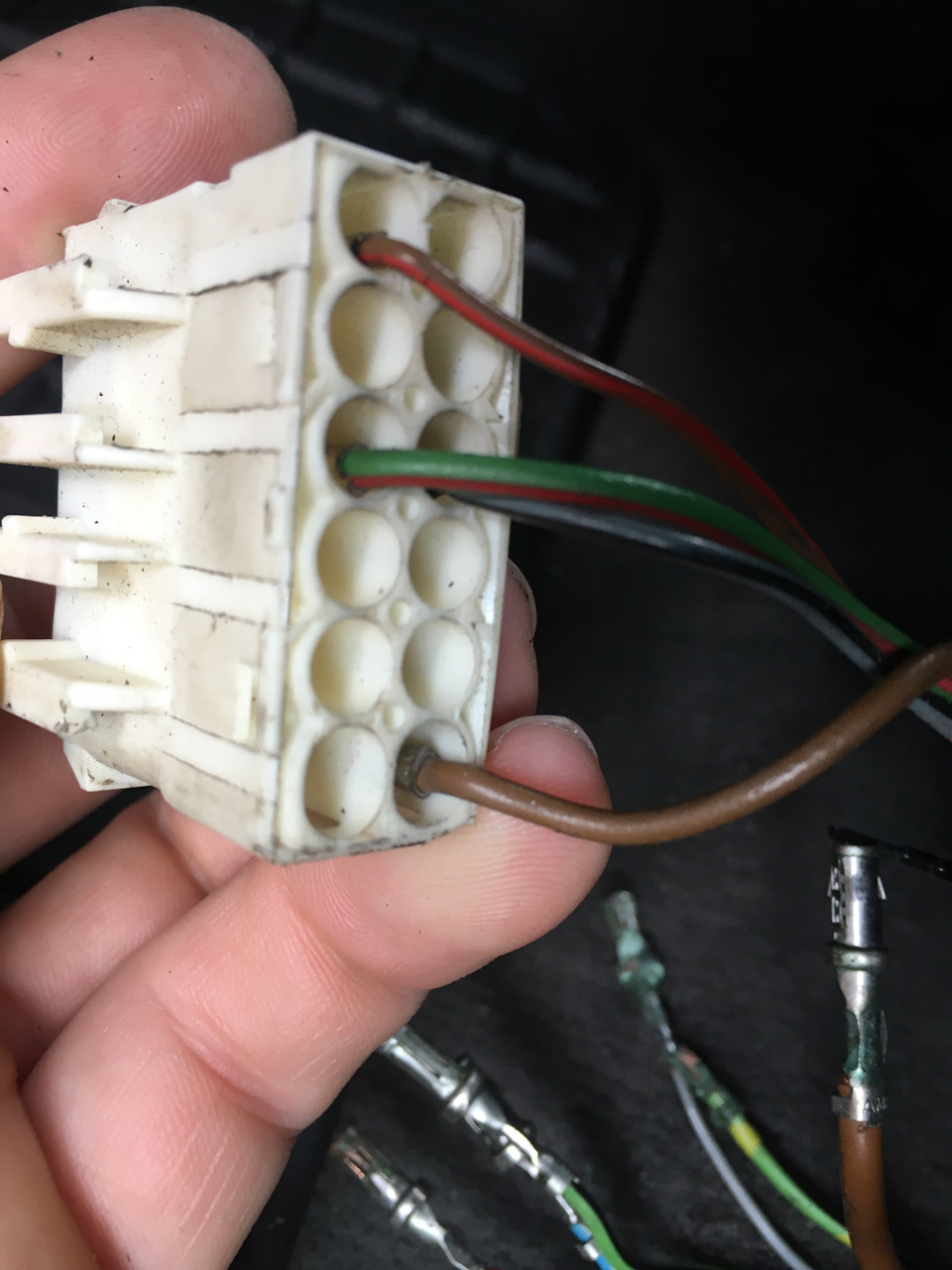

1 фішка
Одна біла
1 Коричневий = маса
2. Червоно-зелений = швидше за все постійний плюс
3. Сіро-чорний = підсвічування кнопок
4. Червоно-коричневий = хз

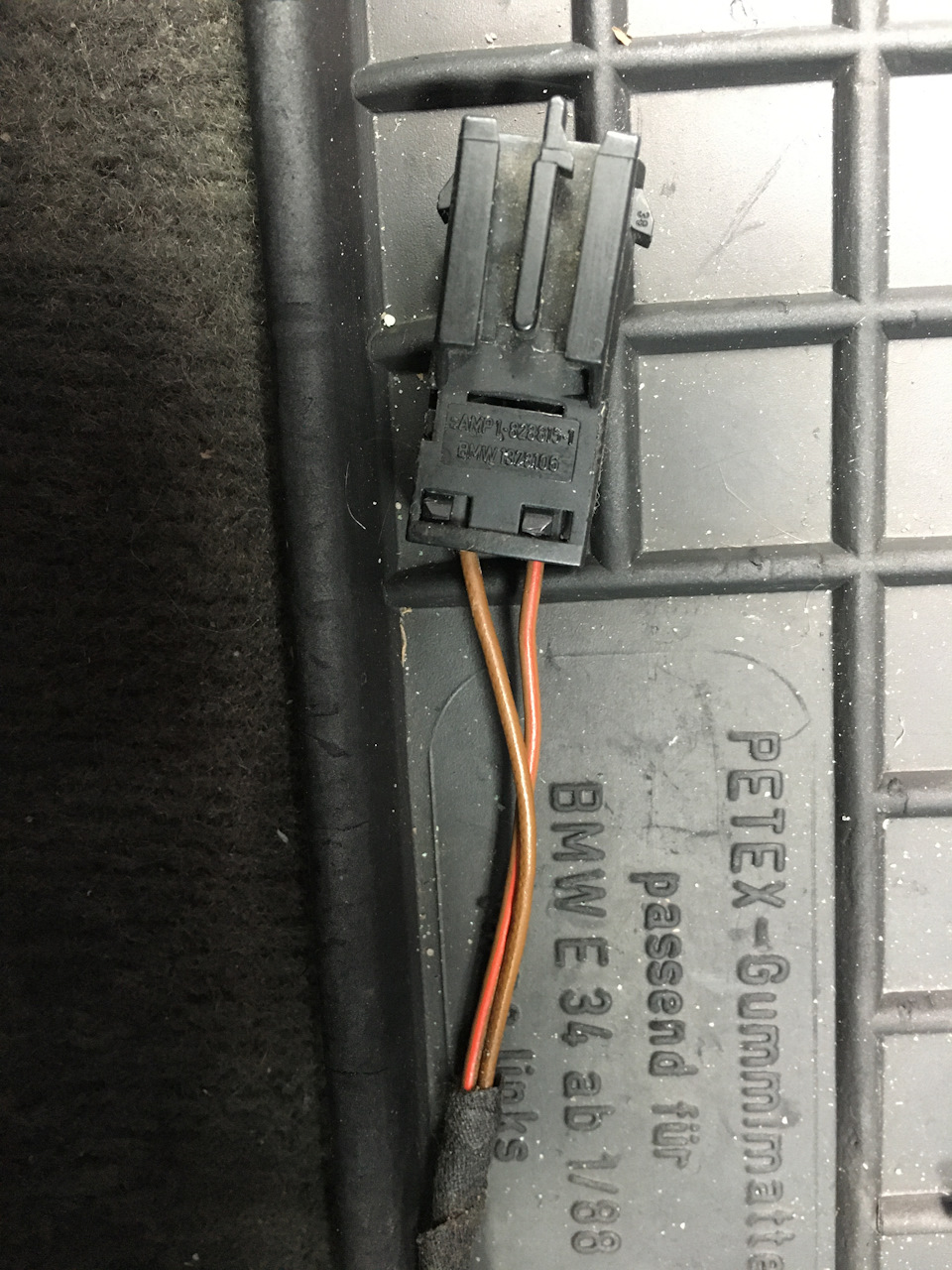

2-а фішка
1. Коричневий = хз
2. Червоно-коричневий = хз<

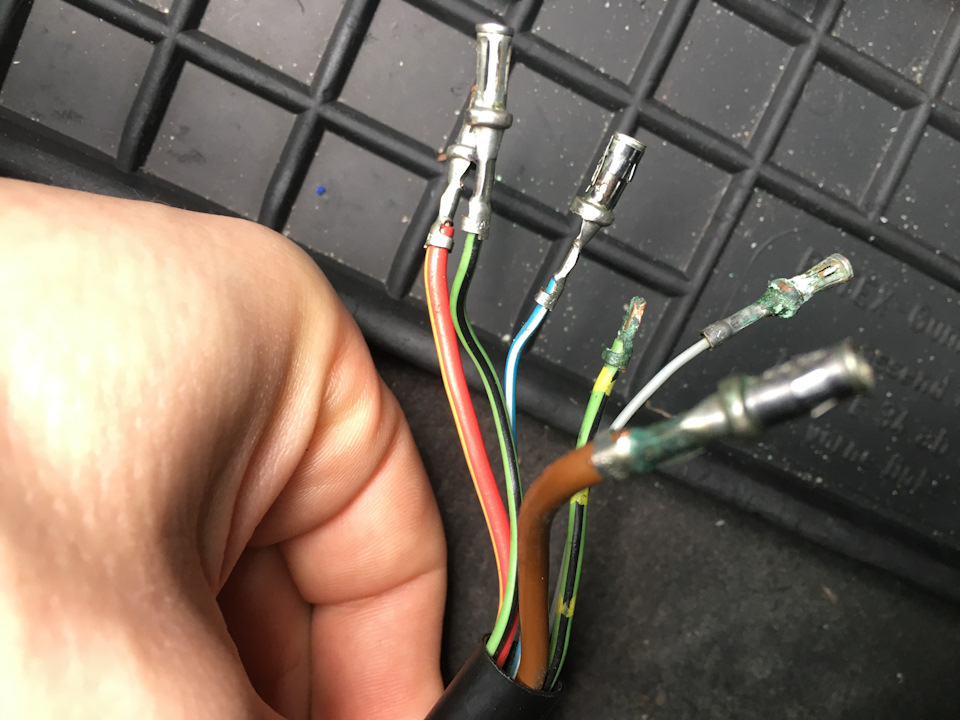

Далі проводи живлення з-під ковроліну:
.
1. Коричневий = маса
2. Червоно-жовтий = постійний + (якого на ньому нема)
3. Чорний - сірий = підсвічування кнопок при включених габаритах (є12 В)
4. Біло-блакитний = хз.
5. Зелено-чорний = живлення дзеркал. Якщо вони з пам'яттю. Алепам'яті начебто немає.
6. Зелено-чорно-жовтий = хз… має бути + від запобіжника 16того.
Хто підкаже, що до чого?
Коментарі4
рест підігрів в етм взагалі на одному аркуші, розібратися не складно
Так так. Схемку я дивився тут все ясно і зрозуміло, а ось із проводкою яка приходить на підігрів. тут хз.
2я фішка на мат присутності пасажира йде. З приводу білих фішок, можу сфотати як в машині буду)
Буду вдячний за фото!
