Основна мета була зробити ревізію механізму склопідйомника іперевести алюмінієвий вкладиш дверей із заклепок на гвинти.Попереду має бути шумоізоляція, зміна динаміків, виготовленняподіумів, тому оптимально було зробити варіант кріпленнявнутрішньої панелі — багаторазовим.
Зняття дверної карти проблем не викликало, використовувавкліпсодер.
Панель з механізмом кріпиться на 9 заклепках., але це не варіант, довелося придумати з того що є - випресовування. Для видаленнязалишків заклепок висять усередині отвору, я одягав зверху великугайку 19 - на заклепку, а з зовні задавлював конусоподібною гайкоювід меблів ... То що було.Кліщами затискав і залишок заклепкивипадав усередину гайки.Одне натискання і готове...
Що б перевести із заклепок на гвинти — кріплення алюмінієвоговкладиша з механізмом склопідйомника, треба щоб болтики необерталися — для цього я їх затиснув гайкою М6 прямо на отворі длязаклепки і щоб одночасно лист алюмінієвої накладки щільно прилягав- для цього я збільшив отвори до 11мм. — на накладці.
Що б накладка із збільшеними отворами — притискалася другимгвинтом, навколо першої гайки я накидав гровер, він виконує рольвтулки. Зверху широка шайба і друга притискна гайка. Там де можнадотягнутися рукою з ключем усередину, там звичайні наскрізні отвориз одним болтом і гайкою. Головне завдання звичайно виконав, всезмастив, т.К. Санки і тросик були сухі і в пилу.

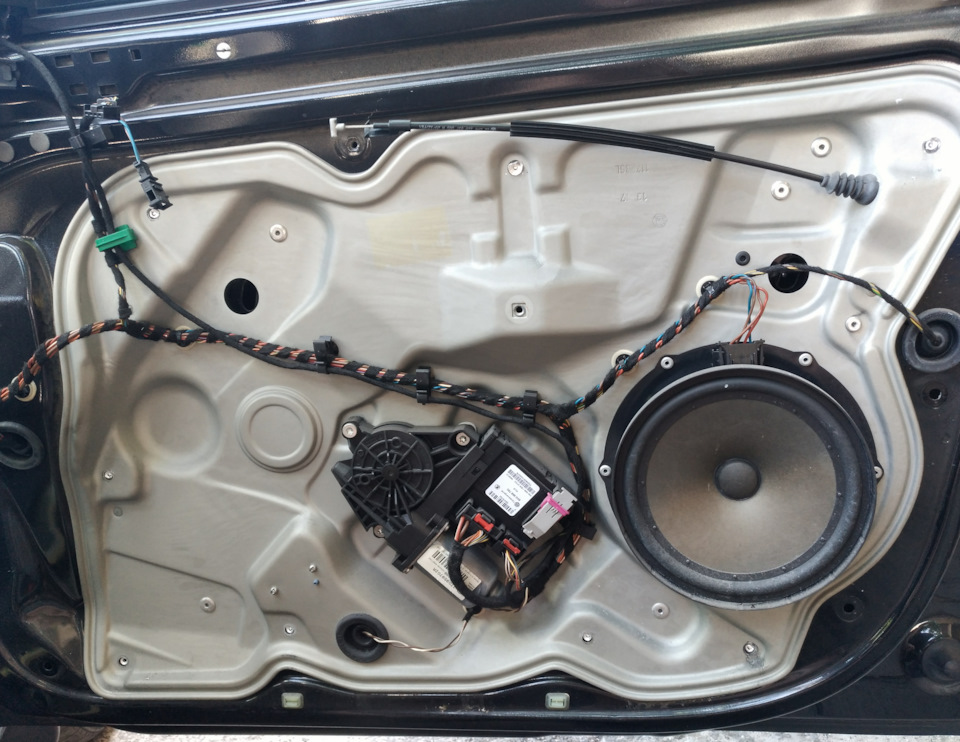

Алюмінієвий вкладиш з механізмом до початку робіт

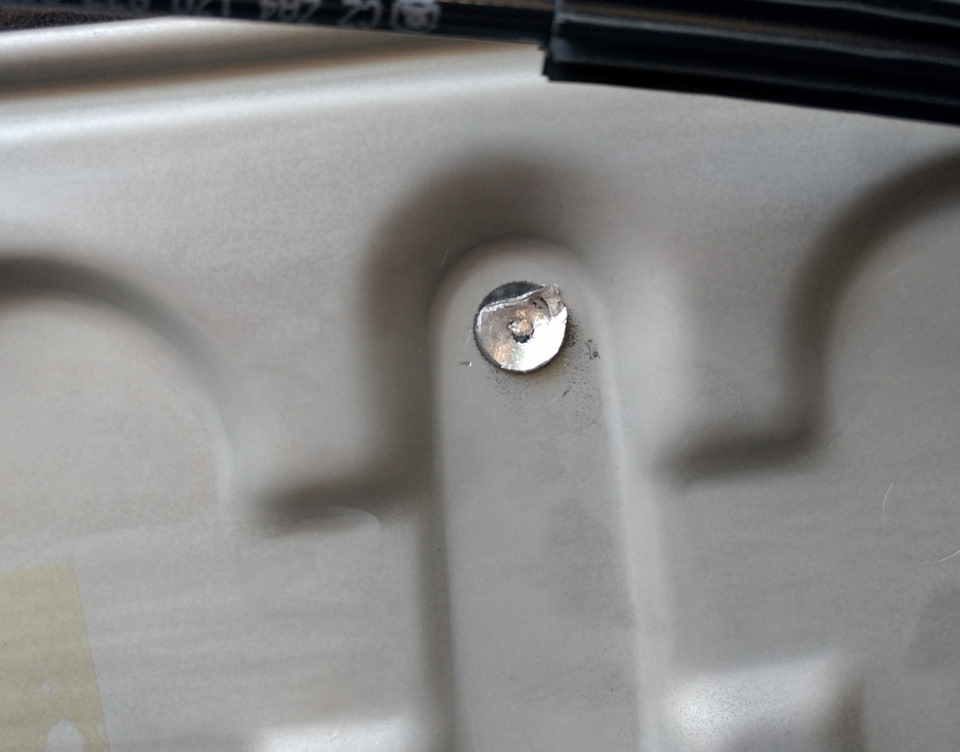

Видалення зовнішнього капелюшка заклепок

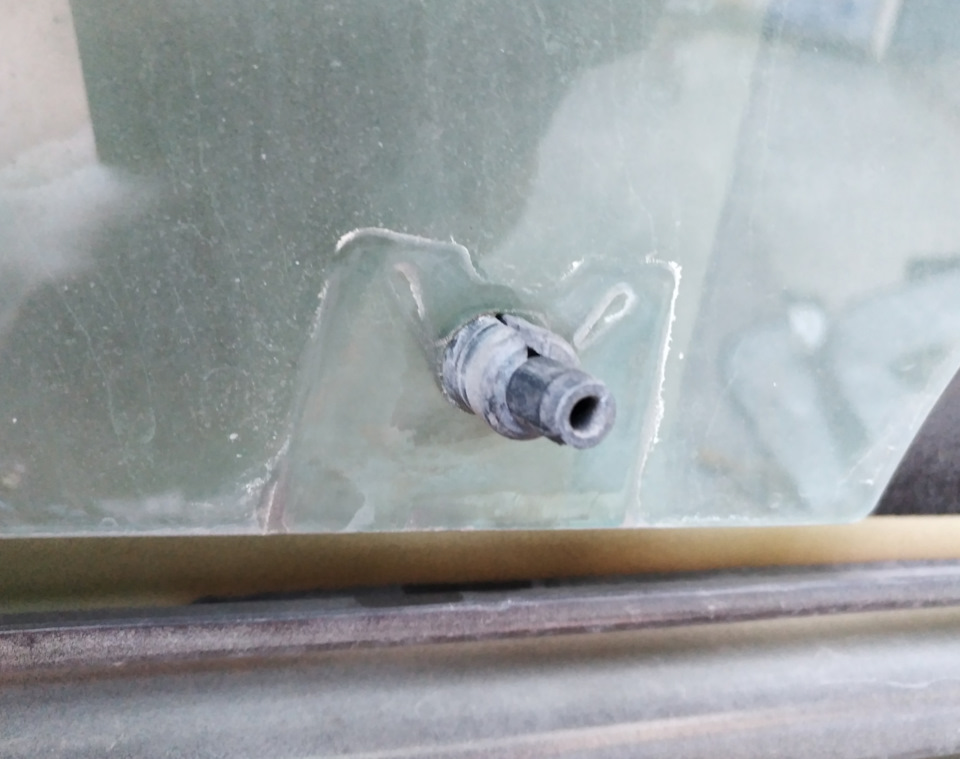

Для зняття накладки, вибиваються усередину двері ось ці пістони —фіксатори скла

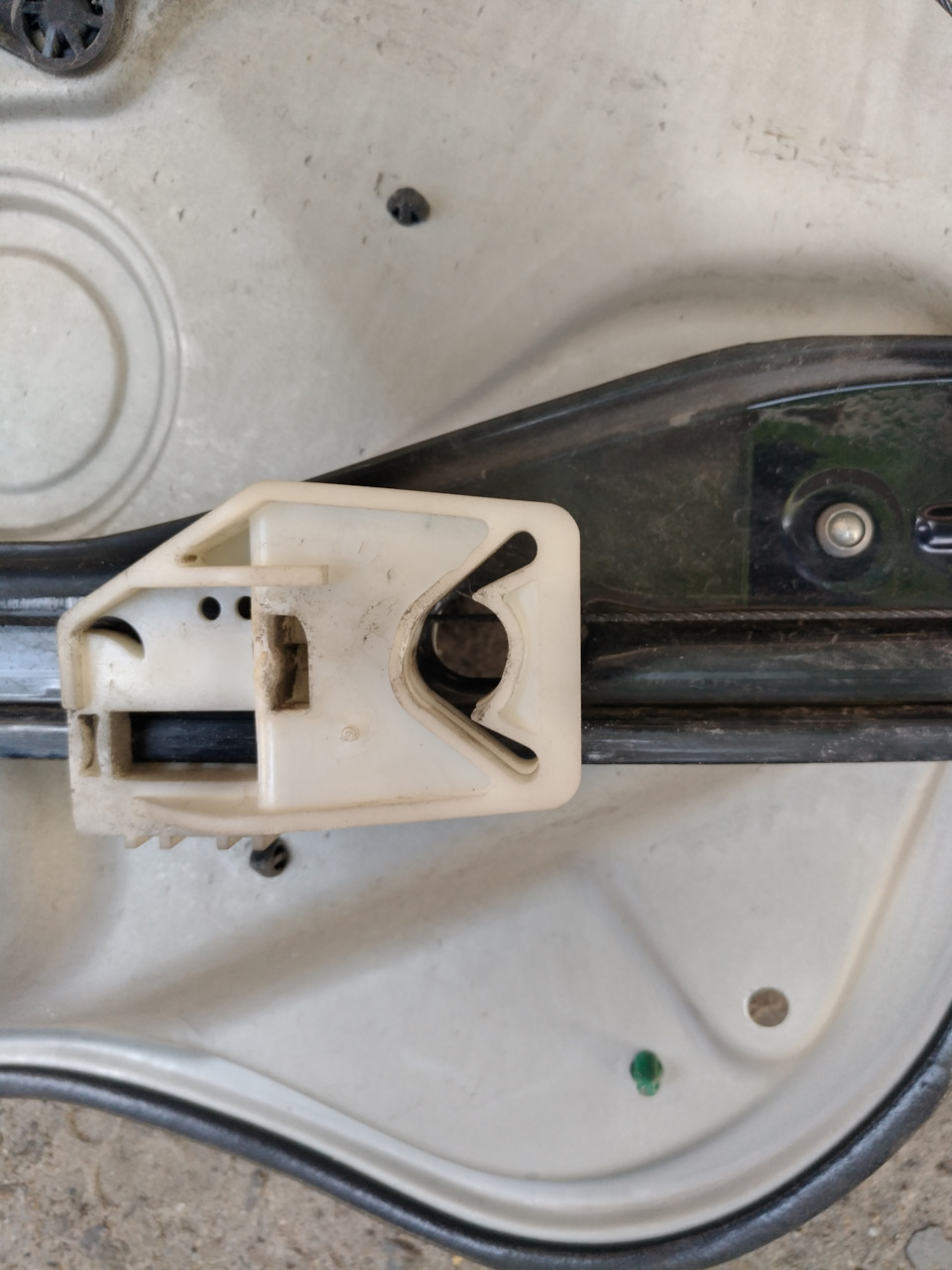

Вони проходять через ці отвори в санках механізму

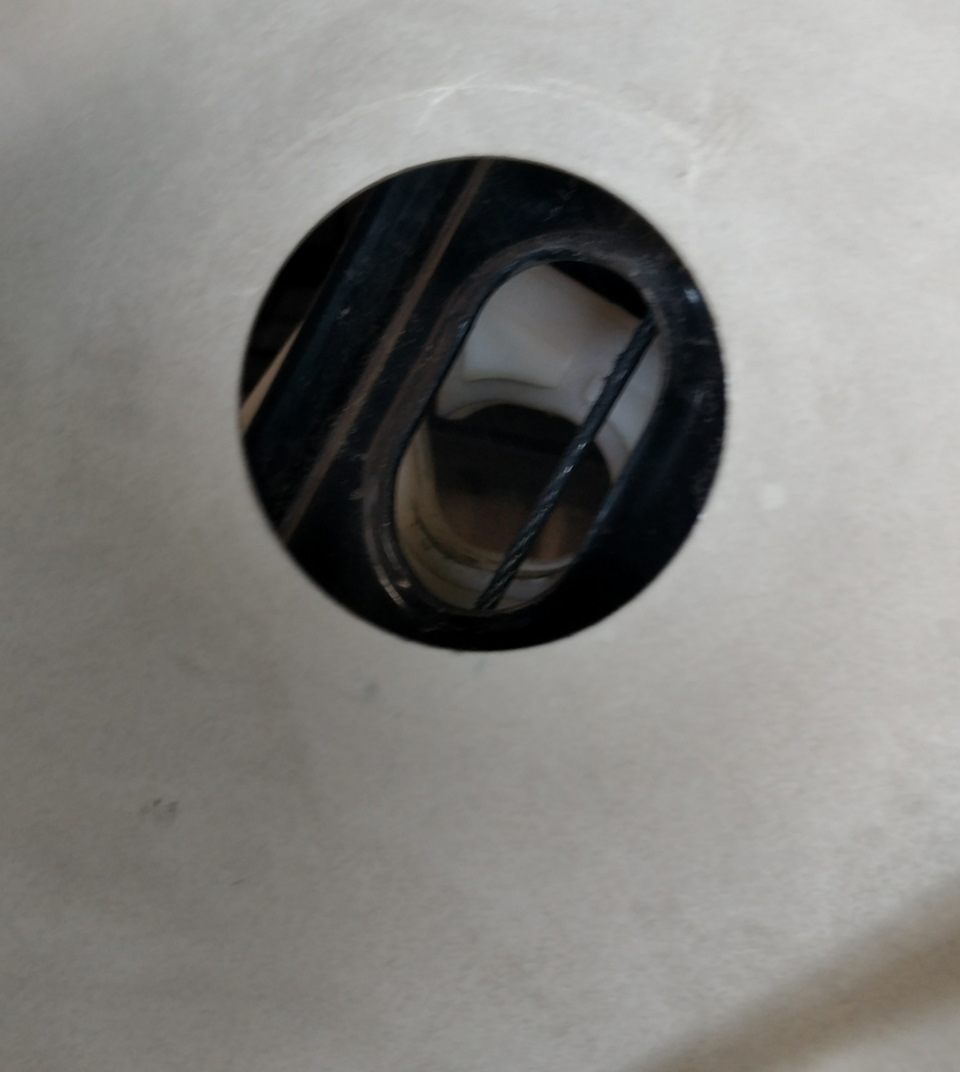

Це робочий отвір через яке пістони стопора скла - виштовхуються іставляться ззовні - назад при складанні, для цього скло опускаєтьсяна 35-40%, поки стопора не збігатимуться з отворами в накладці.
Після від'єднання скла, його підпірці або приклеюванні скотчемчерез верх - фіксацією, знімаємо вкладку зі склопідйомником. Потімвидаляємо, видавлюємо залишки заклепок. Ставимо замість заклепки —гвинт і гайку, добре затискаємо. На вкладиші розширюємо отвір до11-12мм. Так що б вкладка не лягала на гайку. Зверху гайкинакидаємо гровер
Зверху гровера накидаємо велику шайбу і другою гайкою М6притискаємо накладку Таке кріплення робив тільки там де не дістаєрука — два в низу з переди, по середині, дальній верхній кут таправа верхня точка т.К. Там заважає соленоїд замку.4 болти, ЩоЗалишилися, затискаються як звичайно - двома ключиками на 10 -просунувши руку через отвір динаміка ...
