Добрий вечір, як я раніше писав що проводку я знайшов. На наступнийдень вона була вже розділена, думаю багато тут описувати не вартотак як все дуже просто і зрозуміло, де треба пропаяти, відрізав, зачистив замінив, місце з'єднання мас з'єднав у купу і спаяв, аледуже хотів спочатку залишити як по заводу задумано було. Мамки взаводські фішки стають але трохи вигнути і наййс, і навіть невипадають з фішок.Вдяг так само гофру в деяких місцях, проводи додатчика що в радіаторі подовжив або хтось до мене там на соплі всезробив. Одягав у термотрубки.На все витратив приблизно 4 дні від 5вечора і до 10 після роботи робив все.У результаті всім задоволенийвсе працює.Не полінувався і зробив схему для тих хлопців які маютьменше досвіду в роботі з проводами, на схемі квітам як і з заводу... Кому стане в нагоді ставте лайк або в закладки собі.Вентилятори працюють тільки при включенні запалювання, тут немаєрезистора, але скажу що можна зробити їхню роботу без замкузапалювання. І так у результаті у мене є 1 і 2 швидкостівентиляторів. Не подобалося мені що панель стоїть під 2, авентилятор тільки 1, а тягнути зайві дроти в салон і ставититумблери не хотів. Тепер я впевнений, що там все в порядку. ТБ щона фото це інший з пижа не знімав. І зробив для підключення доштатної проводки дод. Реле на фари фішки, щоб спростити подальшезняття без ізолентів і обрізання проводів. Фото мало зробив, але щоє тобто, на туманки були встановлені колодки для мамок на 2контакти, і добре ізольовані. PS Якщо кому треба щось можу зібратитаку проводку тільки під самі вентилятори з колодками під реле, іобтисканням усіх мамок щоб не було скруток та купи ізоленти, комуцікаво пишіть. Потрошим) Потрошим 2)

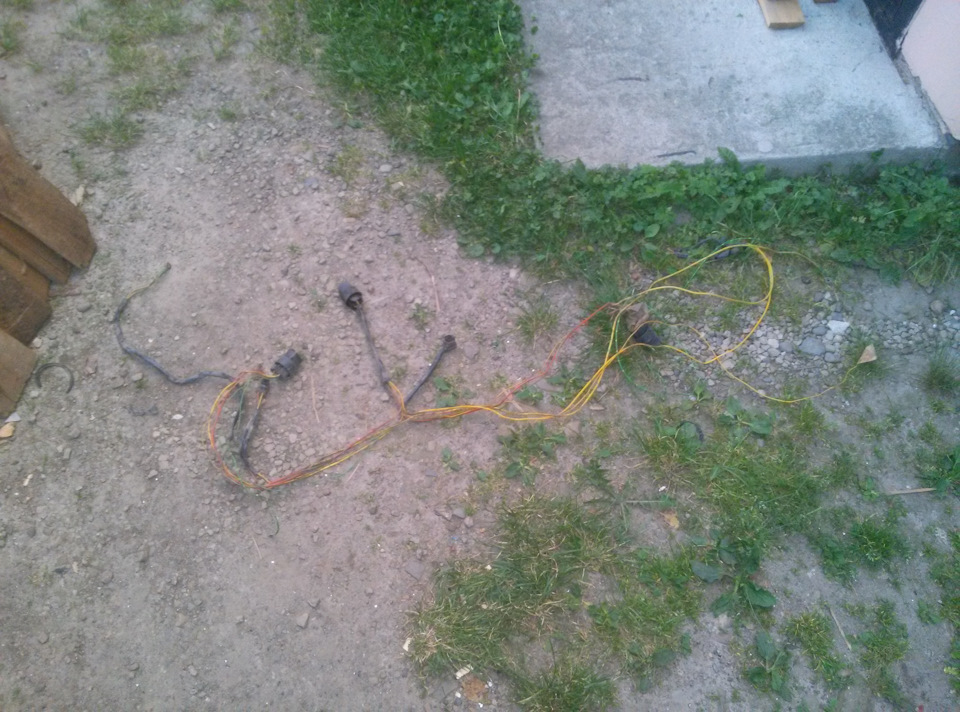

Відокремив тільки для вентиляторів

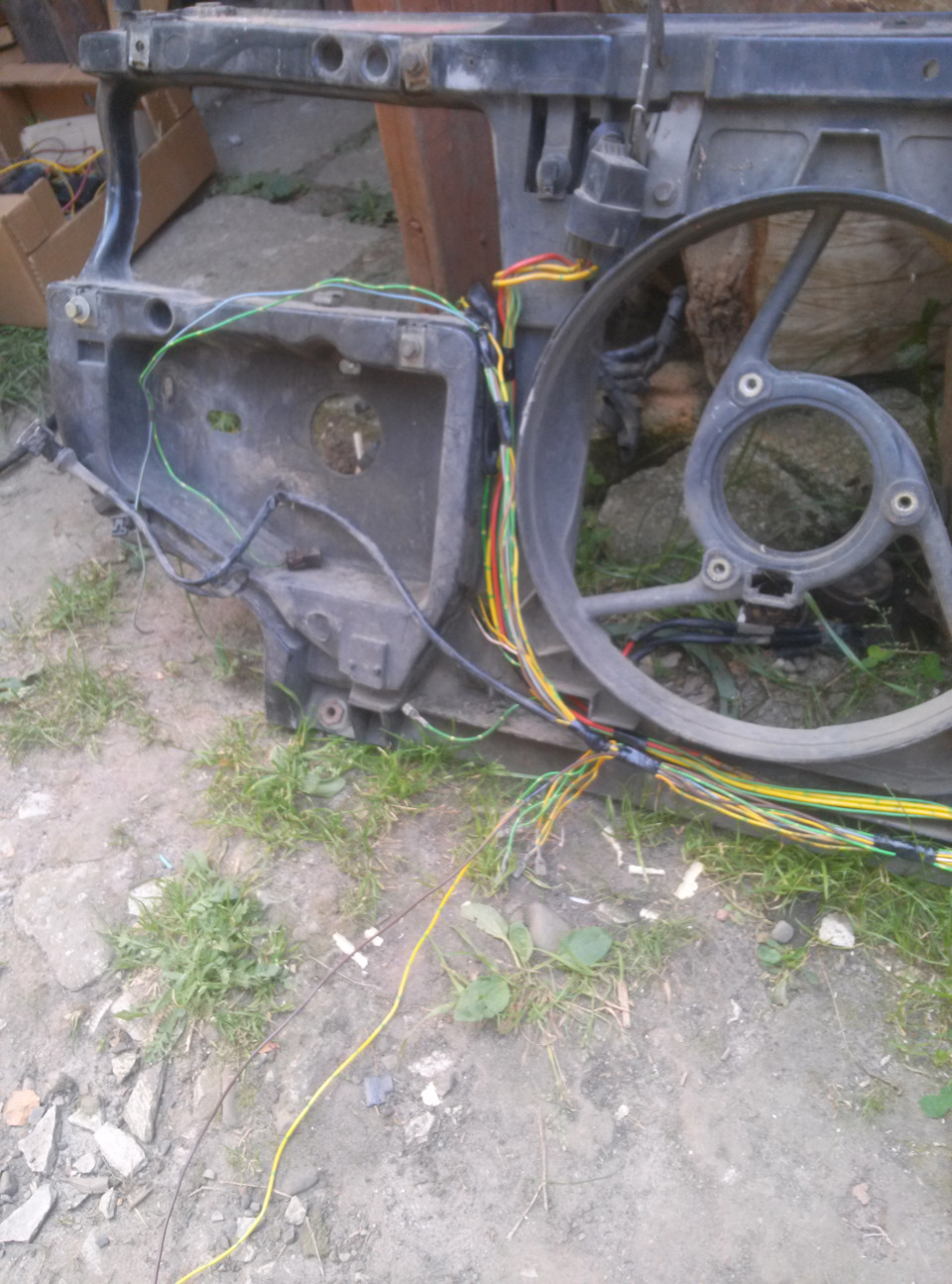

Початок збирання та припасування під телевізор
Ці мамки все відрізав до чистої міді і спаяв між собою всіпроводи
Ети теж =0
Примірка-припасування)
Приблизно так
Трохи нарощував дроти до датчика на радіаторі
У господарстві є обтискання для таких клем річ не замінна, з нимиприємно працювати.
Всі 3 дроти до датчика
Проведення де з'єднується дод. Реле на ближнє світло зі штатноюпроводкою.
Ліворуч, поки шукає без нормальних фішок на туманки захоплюючисьпроцесом забуваю все клацати на телефон)
Дело)
По центру, шукаючи без вентилятора другого
Інструменти))<
Головна картинка цього запису)
Коментарі20
А чи є номери даних реле?
Саме?
Ну парт номери, також цікаві на які саме контакти там виведені. Там же на самих реле є позначення
Звичайні з ринку підійдуть на 30-40а
Ну і чудово, перекручу, хочу позбутися термореле
Я куму переробив під 2)
https://megadriver.org/p306944-pidkliucennia-drugogo-karlsona-abo-vikidannia-dodatkovogo-rezistora-ventiliatora-ta-vstanovlennia-rele
Дякую!
Неза що
Відмінна робота Юра!
Спасибі) намагаюся)
Ну так і треба)!
є так)
Хочеш злетіти-) це не літак-)
Я як у фільмі таксі)))
Один вентилятор несправляється?
Справляється, але дуже хотів поставити 2)
Опа, я цей запис найдовше чекав )
Треба було прискорити процес створення запису 😁
ну дочекався все-таки 😀😊
