Усім читачам мого БЖ вітання. Давненько я тут не писав.
Загалом вирішив я поставити нову приладку, про яку я писавраніше:По скільки зараз морози, я вирішив не різати проводкуторпеди, а зробити перехідник на нову приладку.

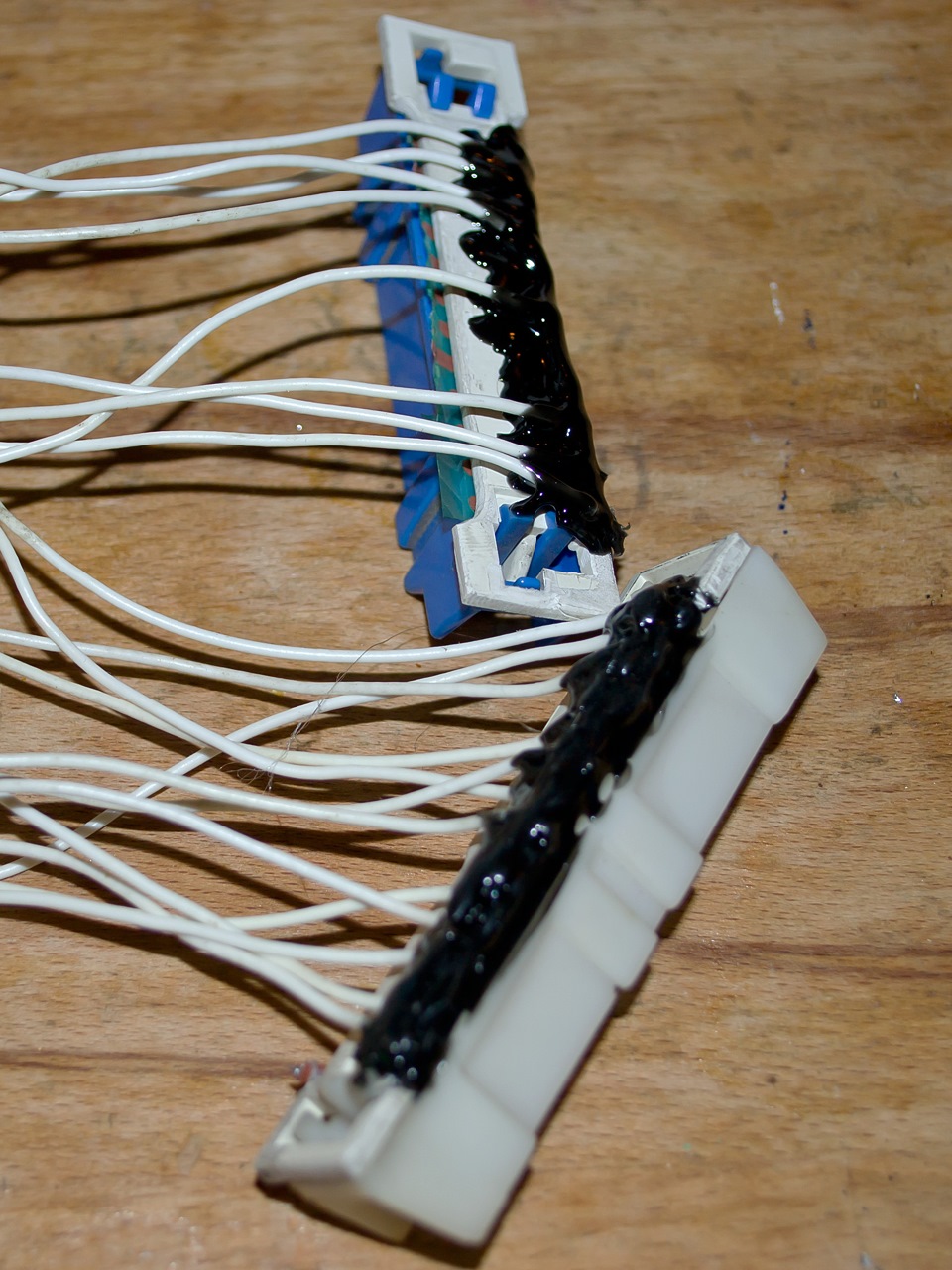

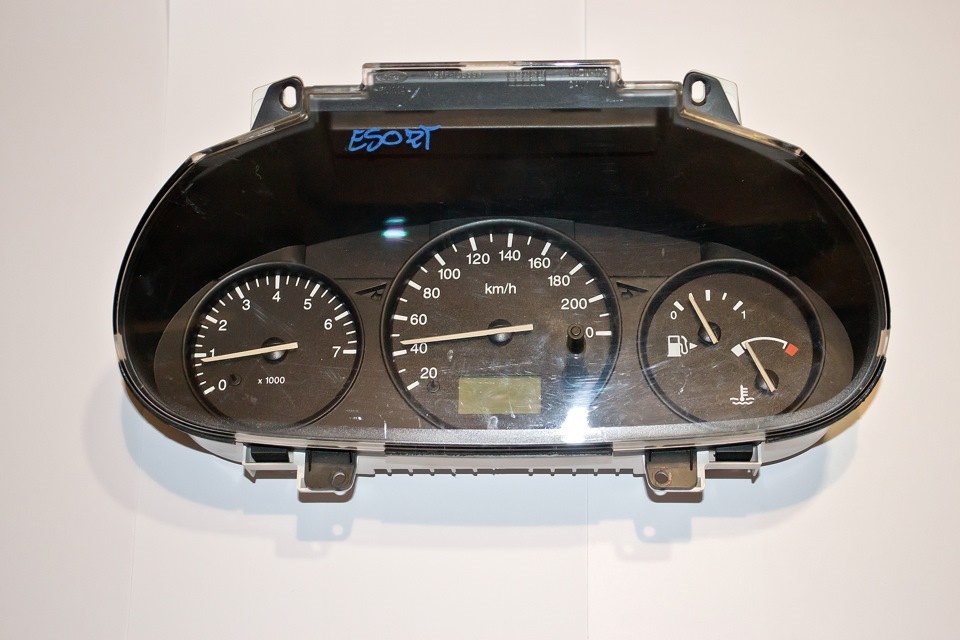

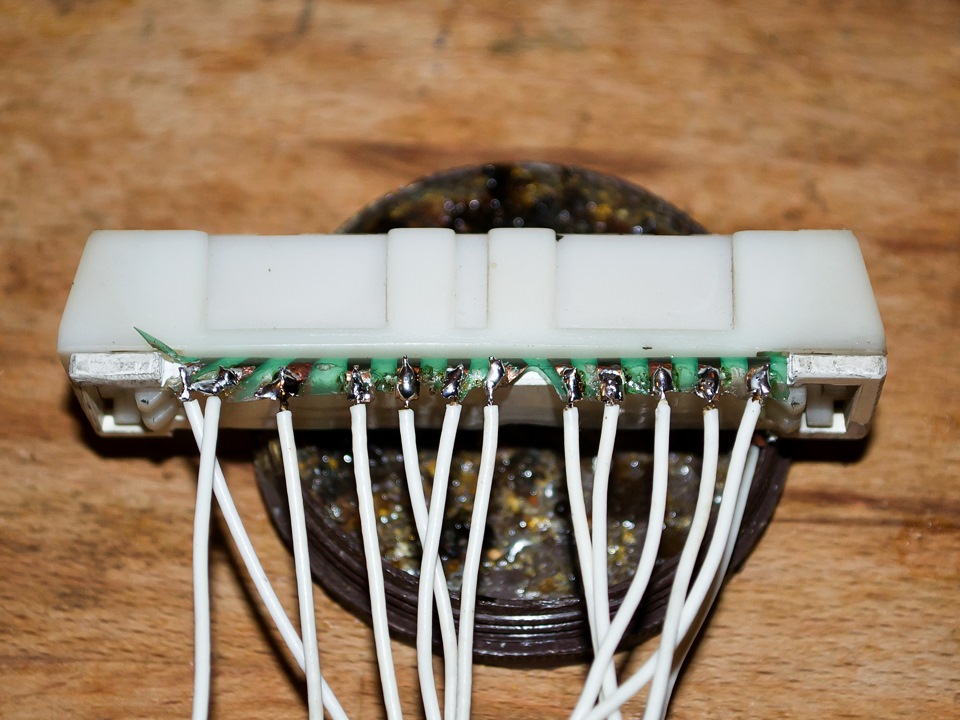

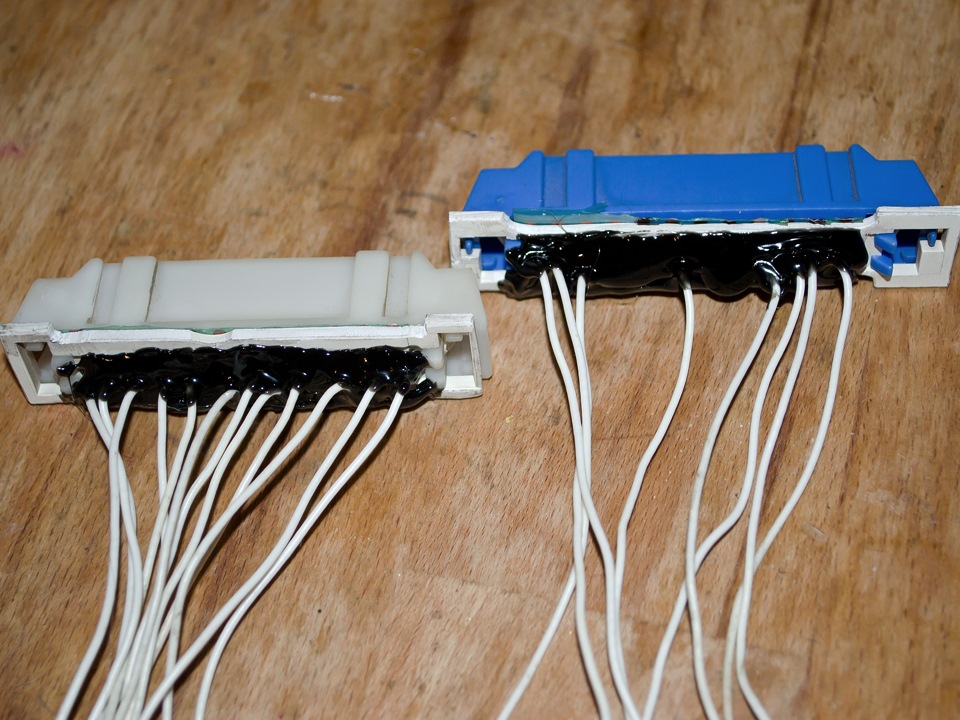

У мене була стара Приладка, в якій було луснуте скло, я її купив закопійки для експериментів.Відповідно з неї я вирізав роз'єми іпідпаяв до них дроти, ось що вийшло:

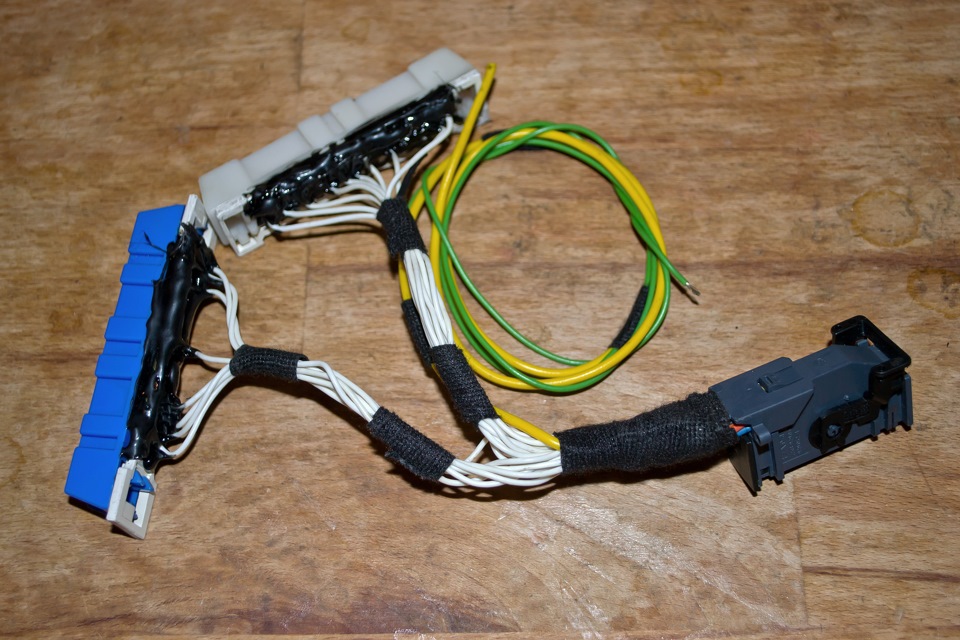

припаяв до нового роз'єму:Ну і викладу тут розпинуванняроз'ємів:Роз'єм від нової приладки
/>
1 permanent 12v (такий від нього, де його не в blue або whiteplugs)
2 12v switched (on plugs, linked to pin 22)
3 spare
4 spare
5 spare
6 spare
7 left indicator
8 illumination
9 системний monitor (wire to ground)
10 alternator
11 oil indicator
12 handbrake
13 ABS<
14 spare
15 spare
16 air bag
17 ground
18 vehicle speed sensor (taken from cable in ecu)
19 spare
20 spare
21 tachometer
22 12v switched (linked to pin 2)
23 fuel s/com (wire to ground)
24 fuel ref (fuel guage)
25 water temperature
26 ground (low wash )
27 ground
28 ground
29 right indicator
30 full beam
31 Door open ( у мене цей контакт порожній, відповідно я йогоперепаяв на 32-й, оскільки від нього йде провід). 1 :Фіолетовий -+
2 :Порожній - Лампа низького рівня бензину
3 :Порожній —
4 :Чорно/зелений – Свічка розжарення
5 :Чорний — Земля
6 :Білий – Рівень палива
7 :Біло/Зелений – Температура
8 :Чорно/Жовтий — Ручник
9 :1 Чорно/Червоний та 1 Чорно/Зелений — ABS
10 :Чорний — Земля
11 :Фіолетово/Білий – Далекий
12 :Оранжево/синій — Підсвічування
Синій роз'єм 1 :Синьо/Чорний – Лівий поворотник
2 :Синьо/зелений – Правий поворотник
3 :Чорно/Жовтий — Відкриті двері
4 :Чорно/Зелений – Трекшн контроль
5 :Порожній
6 :Чорно/Зелений -?
7 :Синій - Генератор
8 :Біло/Чорний - Тахометр
9 :Чорно/Червоний - Airbag
10 :Біло/Зелений – Олія
11 :Порожній
12 :Порожній
Коментарі20
у мене рідна ще приладка. трос на спідометр.
у мене приладка стоїть без тахометра. машинка намальована. пробував іншу підключити з тахом до цих же роз'ємів, не працює тахометр. а десь на форумі читав що можна поставити і працювати буде. але ні. підкажеш як бути? хотілося б з тахометром поставит...
Здавайся на тахометр потрібно подати сигнал з котушки запалення, з будь-якого крайнього дроту (їх там три). На фієсті працює
просто на форумі говорилося що проводка однакова у машин з тахом і без, що вже провід йде що треба просто підключити. отже треба інший провід тягнути від котушки до тахометра?! Цікаво а на пробірці ззаду до роз'єму в яке місце підключити?
проводка то однакова, але у тебе карб - відповідно немає моторного мозку, у тебе я так розумію стоїть EDIS який управляє запалюванням. Загалом подивися що у тебе за модуль і порій які у нього є сигнали, можливо просто не вистачає одного дроту .
Там може бути засідка із самим тахометром - вони бувають різні.
На Калинівську приладку схожа, навіть роз'єм схожий, така сама система кріплення роз'єму
Правильніше сказати буде так - Калинівська на неї схожа)))
у мене така стоїть. у тебе стара з тросиком?
ця без тросика, а зараз стоїть стара з тросиком
датчик швидкості теж потрібно буде без тросика. Якщо шукатимеш шукай відразу і мені а то зніми тут засідка. Дуже прошу тебе.
На скільки я знаю, датчик швидкості підходить рідний
Навіщо? Чим рідний не влаштовує?
згорів до едрені фені. на сто хлопці постаралися
А так, пардонюсь, забув. Який із тросиком заколгоспити не виходить?
ага
скинь номер свого рідного. а то без троса цінник нереальний
хз, якщо чесно. Він на машині стоїть )
Ну року підключиш цю справу дай знати працює чи ні спідометр
ок, я в БЖ запис відповідний зроблю
