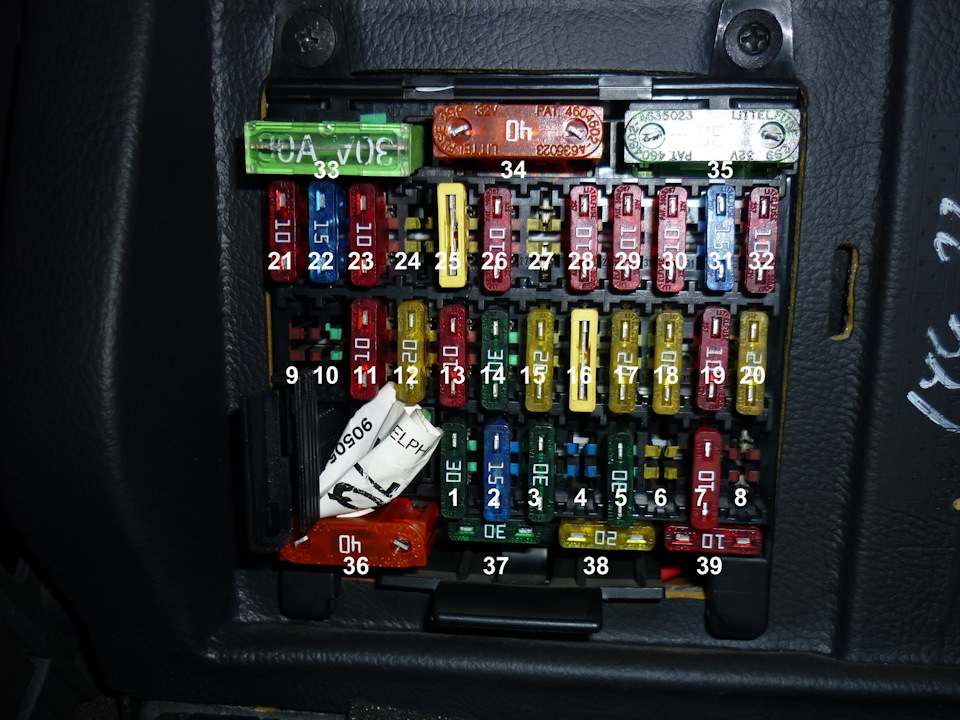

Блок запобіжників, розташованих під кермовою колонкою, щоб невтратити.
N< /b> струм, A Призначення
------------ -------------------------------------------------------------------------------------------------------------------------
1 |30 |Електропривід стекол передніх дверей
------- ------------------------------------------------------------------------------------------------------------------------------
2 |15 |Стоп-сигнал, Аварійна сигналізація, інформаційнийдисплей
-----------------------------------------------------------------------------------------------------------------------------------------
3 |30 |Склоочисники, Склоомивачі
-------------------------------------------------------------------------------------------------------------------------------------
4 |15 Вентилятор охолодження радіатора
-----------------------------------------------------------------------------------------------------------------------------------------
> 5 | 30 | Електричне регулювання сидінь
-------------------------------------------------------------------------------------------------------------------------------------
6 | 20 | Магнітола, інформаційна система
----------------------------------------------------------------------------------------------------------------------------------------
> 7 | 30 | Освітлення салону
-------------------------------------------------------------------------------------------------------------------------------------
8 | 10 | Підфарники
-----------------------------------------------------------------------------------------------------------------------------------------
9 | 10 | Автоматична коробка передач
-------------------------------------------------------------------------------------------------------------------------------------
10 | 30 | Підігрівач паливного фільтра (для дизельних двигунів)
-------------------------------------------------------------------------------------------------------------------------------------
/>
11 | 10 | Обігрів зовнішніх дзеркал
-------------------------------------------------------------------------------------------------------------------------------------
12 | 20 | Освітлення салону, Радіо, Центральний замок, Покажчикиповоротів,
Аварійна світлова сигналізація, Дисплей
----------------------------------------------------------------------------------------------------------------------------------- --
13 | 10 | Електропривод дзеркал, охоронна сигналізація
----------------------------------------------------------------------------------------------------------------------------------------
<
14 | 30 | Система гідропідсилювача рульового управління, Прикурювач,
Вентилятор обігрівача, Кондиціонер, обігрівач омивачів,
Обігрів заднього скла, Обігрів сидінь, шторка
-----------------------------------------------------------------------------------------------------------------------------------------
15 | 20 | Задні ходові вогні, Освітлення ящика рукавички,
Система регулювання висоти задньої підвіски,
Круїз-контроль Електропривод люка, Освітлення приладової панелі
------ -------------------------------------------------------------------------------------------------------------------------------
16 | 20 | Протитуманні фари
-------------------------------------------------------------------------------------------------------------------------------------
17 | 20 | Звуковий сигнал
-------------------------------------------------------------------------------------------------------------------------------------
18 | 20 | Паливний насос
-------------------------------------------------------------------------------------------------------------------------------------
19 | 10 | Анти блокувальна система (ABS) та ТС
-------------------------------------------------------------------------------------------------------------------------------------
/>
20 | 20 | Центральний замок, Освітлення салону
-------------------------------------------------------------------------------------------------------------------------------------
<
21 | 10 | Далеке світло - ліва фара
-------------------------------------------------------------------------------------------------------------------------------------
<
22 | 15 | Близьке світло — ліва фара Коректори фар
-------------------------------------------------------------------------------------------------------------------------------------
23 | 10 | Габаритні вогні, Підфарники, задня ліва блок-фара
-------------------------------------------------------------------------------------------------------------------------------------
<
24 | 20 | Обігрівач салону (пічка), підігрівач ОЖ
-----------------------------------------------------------------------------------------------------------------------------------------
/>
25 | 20 | Електролюк
-----------------------------------------------------------------------------------------------------------------------------------------
26 | 10 | Освітлення номерного знака, Омивачі фар головного світла, АКПП
-------------------------------------------------------------------------------------------------------------------------------------
27 | 20 | Система регулювання висоти задньої підвіски
----------------------------------------------------------------------------------------------------------------------------------------
<
28 | 20 | Задні протитуманні ліхтарі
-------------------------------------------------------------------------------------------------------------------------------------
29 | 20 | Роз'єм підключення причепа (клема 30)
-------------------------------------------------------------------------------------------------------------------------------------
30 | 10 | Габаритні вогні (праві) задня права блок-фара
-------------------------------------------------------------------------------------------------------------------------------------
31 | 15 | Ближнє світло - права фара Регулятори фар
-------------------------------------------------------------------------------------------------------------------------------------
32 | 10 | Далеке світло - права фара
-------------------------------------------------------------------------------------------------------------------------------------
<
33 | 30 | Автоматичний кондиціонер
-------------------------------------------------------------------------------------------------------------------------------------
34 | 40 | Обігрівач заднього скла, вентилятор обдуваннярадіатора
-------------------------------------------------------------------------------------------------------------------------------------
35 | 30 | Електропривод стекол задніх дверей
-----------------------------------------------------------------------------------------------------------------------------------------
> 36 | 40 | Запасний запобіжник на 40А
-------------------------------------------------------------------------------------------------------------------------------------
> 37 | 30 | Запасний запобіжник на 30А
-------------------------------------------------------------------------------------------------------------------------------------
> 38 | 20 | Запасний запобіжник на 20А
-------------------------------------------------------------------------------------------------------------------------------------
> 39 | 10 | Запасний запобіжник на 10А
------------------------------------------------------------------------------------------------------------------------------------->

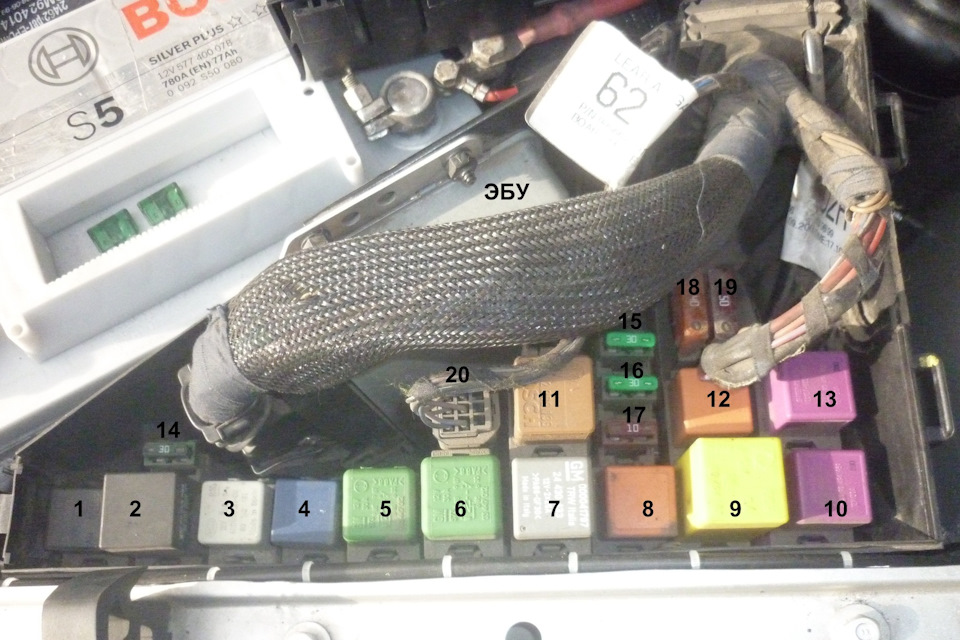

Блок реле та запобіжників у моторному відсікуЗапчастини нафото:577400078, 550080 -
N | код | Призначення
-----------------------------------------------------------------------------------------------------------------------------------------
<
1 | K12 | Реле системи подачі повітря у випускний коолектор(4RD003-520-13)
--------------------------------------------------------------------------------------------------------------------------------- ----
2 | K97 | Реле очищувача фар (GM 90 355 363)
-------------------------------------------------------------------------------------------------------------------------------------< br/>
3 | К22 | Реле додаткового насоса радіатора охолодження (GM 90192481)
-------------------------------------------------------------------------------------------------------------------------------------
4 | K67 | Реле вентилятора охолодження двигуна (GM 90450169)
-------------------------------------------------------------------------------------------------------------------------------------
5 | K60 | Реле компресора кондиціонера (GM 03447 012)
-------------------------------------------------------------------------------------------------------------------------------------
/>
6 | K87 | Реле вентилятора охолодження двигуна (GM 03447 012)
-------------------------------------------------------------------------------------------------------------------------------------< br/>
7 | K26 | Реле вентиляторів кондиціонера I швидкість (GM 24 430433)
------------------------------------------------------------------------------------------------------------------------------------ -
8 | К28 | Реле правого нагнітального вентилятора кондиціонера(GM 90459 640)
------------------------------------------------------------------------------------------------------------------------------------ -
9 | К8 | Реле двигуна склоочисника лобового скла (GM 90 494187)
------------------------------------------------------------------------------------------------------------------------------------ -
10 | K114 | Реле системи упорскування (GM 90 494 959)
------------------------------------------------------------------------------------------------------------------------------------< br/>
11 | К52 | Реле вентиляторів кондиціонера II швидкість (GM 90 491314)
------------------------------------------------------------------------------------------------------------------------------------ -
12 | К48 | Реле лівого нагнітального вентилятора кондиціонера (GM90 459 640)
/>
-------------------------------------------------------------------------------------------------------------------------------------
13 | K44 | Реле паливного насоса (GM 90 494 959)
-------------------------------------------------------------------------------------------------------------------------------------< br/>
14 | F39 | Запобіжник насоса омивача фар 30A
------------------------------------------------------------------------------------------------------------------------------------
<
15 | F50 | Запобіжник реле вентилятора охолодження двигуна Iшвидкість
-------------------------------------------------------------------------------------------------------------------------------------
16 | F52 | Запобіжник реле вентилятора охолодження двигуна IIшвидкість
-------------------------------------------------------------------------------------------------------------------------------------
17 | F51 | Запобіжник pеле нагнітача
-------------------------------------------------------------------------------------------------------------------------------------
18 | F42 | Запобіжник вентилятора охолодження двигуна 40А
-------------------------------------------------------------------------------------------------------------------------------------
<
19 | F49 | Запобіжник насоса додаткового повітря продуваннякаталізаторів 50А
---------------------------------------------------------------------------------------------------------------------------------------- --

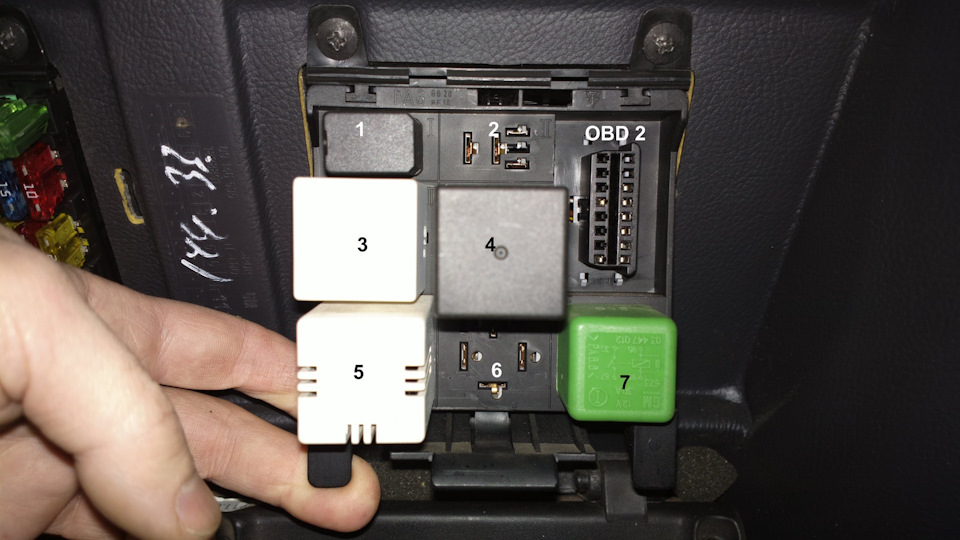

Блок реле, розташований поруч із блоком запобіжників під кермовоюколонкою
N | код | Призначення
-----------------------------------------------------------------------------------------------------------------------------------------
<
1 | X3 | Реле задніх протитуманних ліхтарів (GM 24432680)
-------------------------------------------------------------------------------------------------------------------------------------
2 | К19 | Реле автоматичного регулювання висоти задньої підвіски(GM 24 432 680)
----------------------------------------------------------------------------------------------------------------------------------- --
3 | К35 | Реле обігріву дзеркал заднього виду та заднього скла (GM09 175 931)
--------------------------------------------------------------------------------------------------------------------------------- ----
4 | К10 | Реле покажчиків поворотів та аварійної сигналізації (GM09 148 292)
--------------------------------------------------------------------------------------------------------------------------------------- --
5 | Н27 | Зумер невимкнених фар і залишеного ключа (GM 024 433182)
--------------------------------------------------------------------------------------------------------------------------------------- --
6 | К30 | Реле двигуна склоочисника заднього скла (GM 90 494187)
------------------------------------------------------------------------------------------------------------------------------------ -
7 | К63 | Реле звукового сигналу (GM 03447012)
-------------------------------------------------------------------------------------------------------------------------------------<
D | DIG | Діагностичний роз'єм OBDII
-------------------------------------------------------------------------------------------------------------------------------------

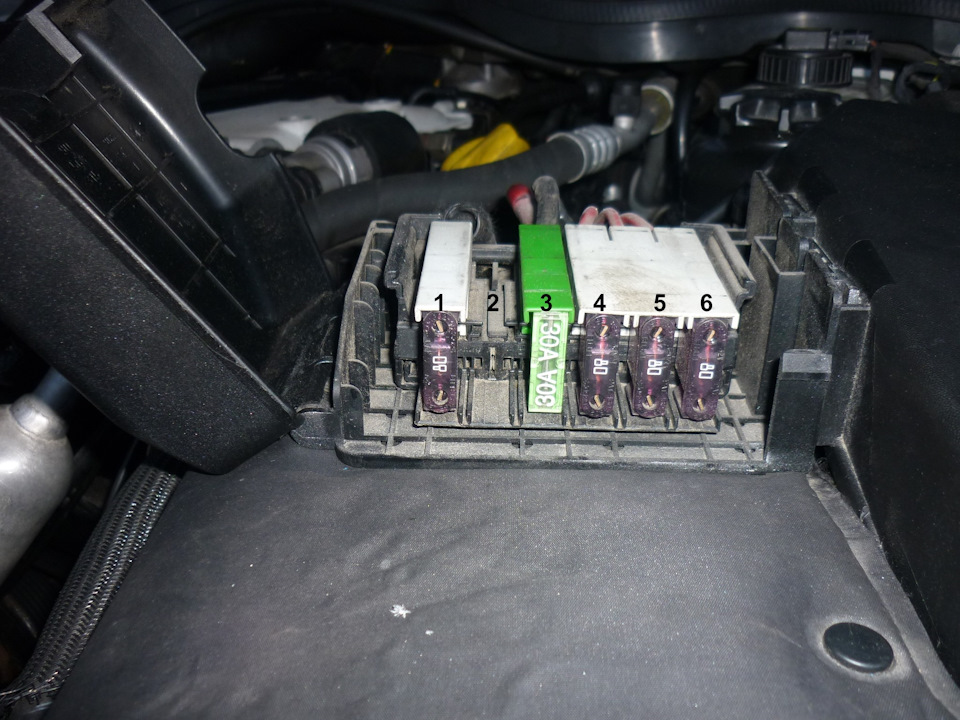

Блок основних запобіжників у моторному відсіку
N | Струм | Призначення
-----------------------------------------------------------------------------------------------------------------------------------------
<
1 | 80 | Блок ABS, TC та ESP
-------------------------------------------------------------------------------------------------------------------------------------
2 | 80 | Блок попереднього розігріву
-------------------------------------------------------------------------------------------------------------------------------------
3 | 30 | ЕБУ, головне реле, реле паливного насоса
-------------------------------------------------------------------------------------------------------------------------------------
/>
4 | 80 | Замок запалювання 80А струм на запобіжники 2, 3, 4, 8, 9, 13, 14, 15, 19, 51 ----------------------------------------------------------------------------------------------------------------------------- --------
5 | 80 | Струм на запобіжники 1, 6, 7, 10, 20, 25, 27, 29
----------------------------------------------------------------------------------------------------------------------------- --------
6 | 80 | Струм на запобіжники 5, 12, 17, 24, 33
----------------------------------------------------------------------------------------------------------------------------------- --
