Тюнінг приладової панелі

Почалося все з того, що не подобалося мені підсвічування приладки, ну і ще хотілося, щоб циферки світилися.
Знайшов шматок тонкого оргскла, вирізав за розмірами стічних шкал.

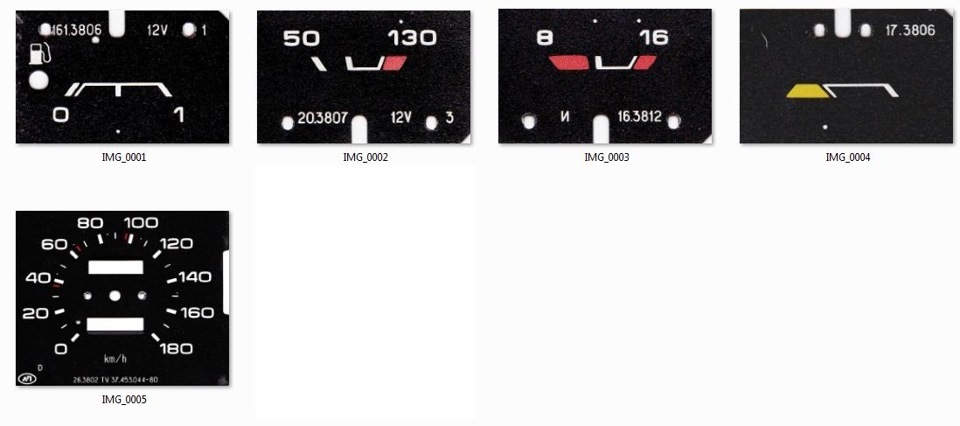

Відсканував шкали
Підредагував у фотошопі
Роздрукував на тонкому фотопапері, що клеїться., заламінував, ну іяк наклейку наклеїв на підготовлені форми (весь цей процес на жальне фоткал). Поставив, поїздив і вирішив ще вдосконалити, тількицього разу трохи електроніки вставити, а саме тахометр, бакометр івольтметр ну і замість лампочок світлодіоди.

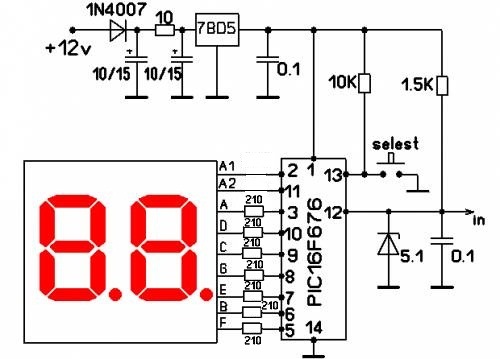

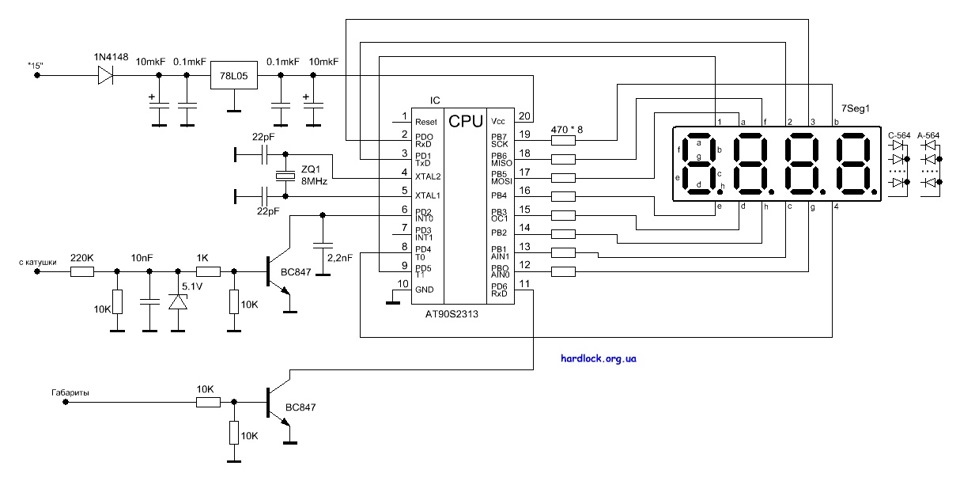

Знайшов схему тахометра

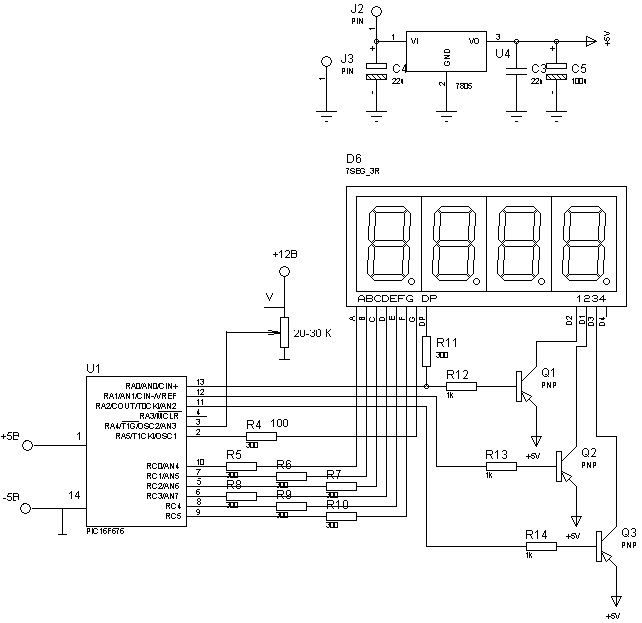

і вольтметра

Тахометр вирішив вставити замість лампочки стоп, а сам стопперемістити трохи вище замість двох лампочок (одна в мене невикористовувалася, а другу (повороти) вирішив перемістити на шкалуспідометра і зробити окремо лівий та правий поворот).
У програмі Sprint-Layou почав малювати друковані плати під своїрозміри. Тахометр вирішив зробити літерою Т, тому що по-іншому непоміщався А вольтметр і бакометр на одній платі, стандартнулампочку бакометра вирішив залишити, тільки замість неї вставитисвітлодіод.
Ну і так, як циферки повинні світитися – потрібне світло. Зновумалюю плату під світлодіоди спідометра і плюс два світлодіоди напідсвічування шкал термометра та економайзера, все заливаю фарбою«хром». Далі роблю під поворотники два світлодіоди, зверхустандартне скельце .

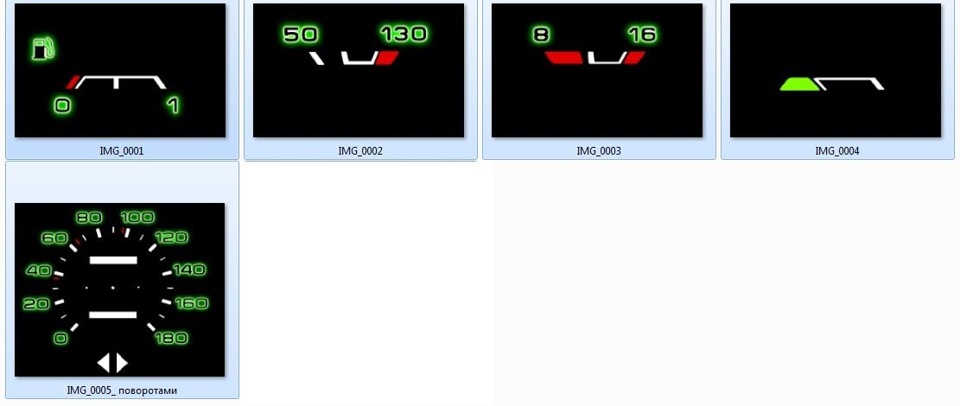

Знову почав малювати шкали

Ну і звичайно треба переробити інформаційну панель, там, детахометр хочу ставити Далі стало питання з переробкою лампочок підсвітлодіоди, спочатку відвідала мене геніальна думка переробити всюплату приладової панелі, але трохи подумавши, я вирішив цього неробити т.К. Дуже великий гемор на мене чекав з пересадкою на новуплату двох роз'ємів (вони там на заклепках), а переробляти на новіне хотілося, тому було вирішено переробити тільки ту частину схеми, де стоять лампочки. > Ножовку по металу в руки і процеспішов…
Потому знову програма Sprint-Layou малювання друкованої плати зарозмірами вирізаної, травлення, впаювання резисторів, світлодіодів івпаяв саму плату. Повністю вид ззаду. >

Шкали теж на своє місце (стрілку спідометра розкрив помаранчевимлаком для нігтів)

Скло
< /p>
І для прикольного, синього, ефекту підсвічування приладів замістьстандартної лампочки, яка світить на розсіювач – синійсвітлодіод.
От як виглядає вночі при вимкненому запалюванні
< /p>

І при включеному

А це сама творча безпорадка на моєму робочому місці.

>

Начебто всі, всім дякую за увагу.
