Додатковий стоп

Захотів я якось поставити собі додатковий стоп. Але стандартніваріанти мене не приваблювали, хотілося чогось незвичайного, ексклюзивного. Натрапив у неті на статтю хорошу, автору великеспасибі. radioliga.com…device.php? show=mk_stop_2
Для себе вирішив – робитиму.

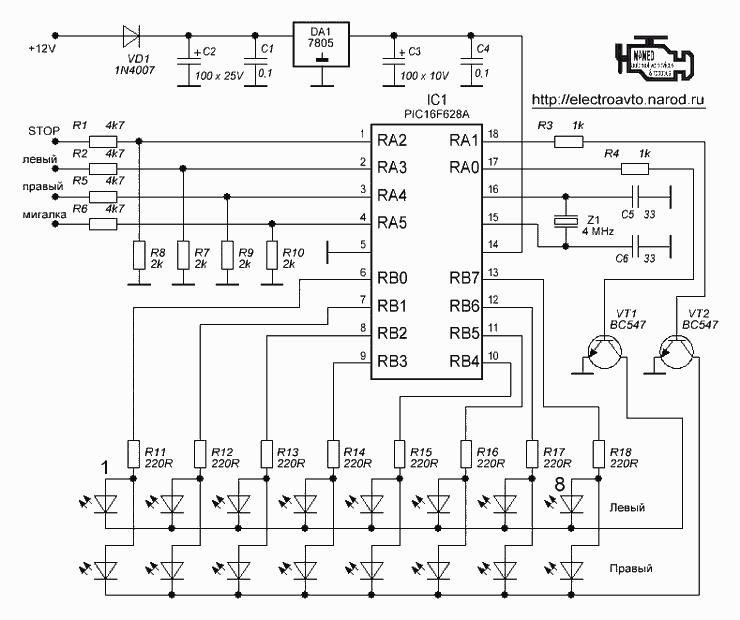

Ось схема:

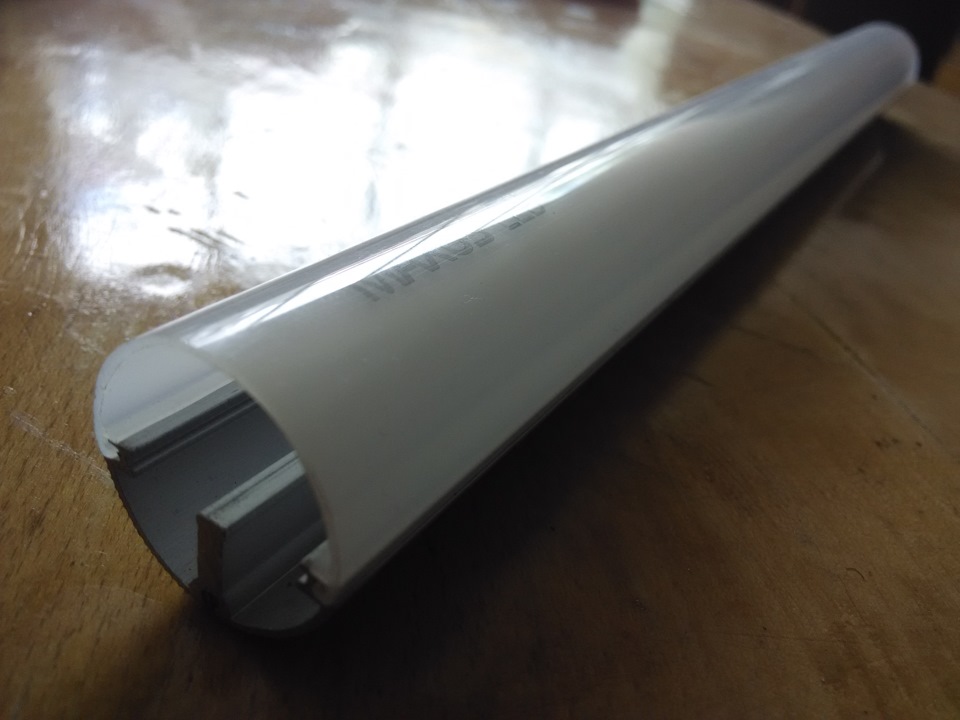

"почав думати в який корпус всунути. Перша думка - купити іпереробити, пішов на ринок, побачив ціну і передумав. Треба робитисамому. Почав конструювати, перші два екземпляри мені несподобалися після складання (очікував трохи іншого), і тут нароботі попалася" мені в руки світлодіодна лампа.

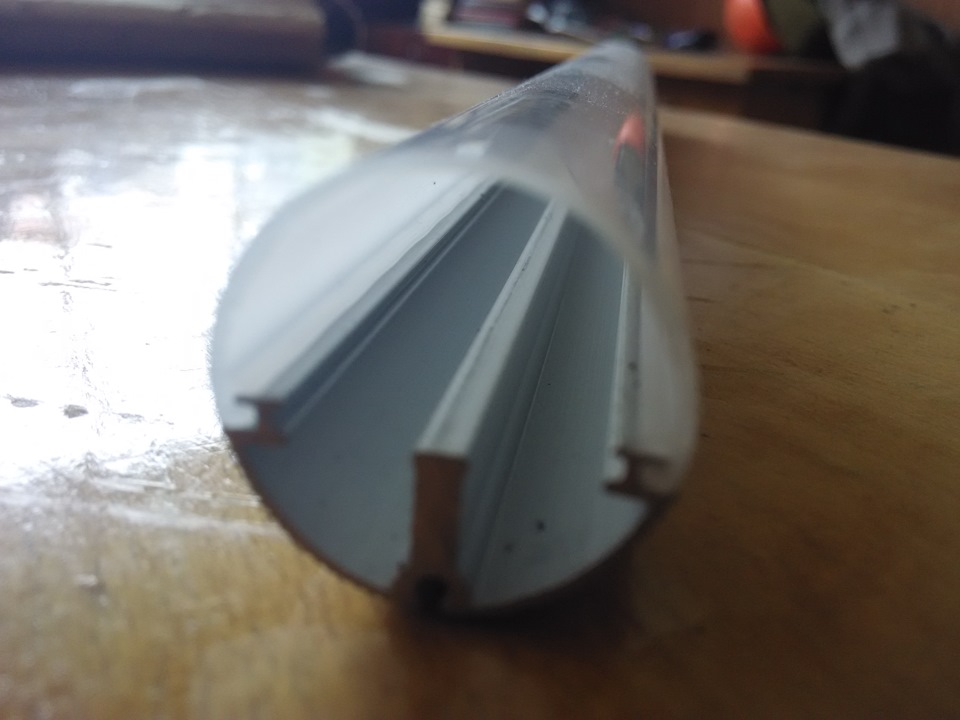

По довжині, правда, велика, але це не проблема, ножівку по металу вруки і вийшло те, що треба.

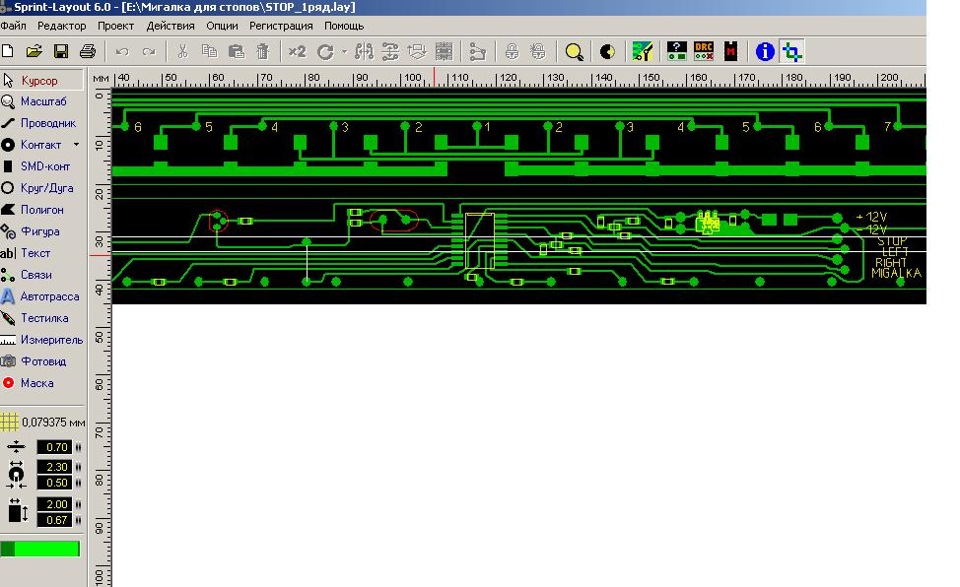

< Далі почав малювати плату під внутрішні розміри лампи.кріплення, пофарбував у білий

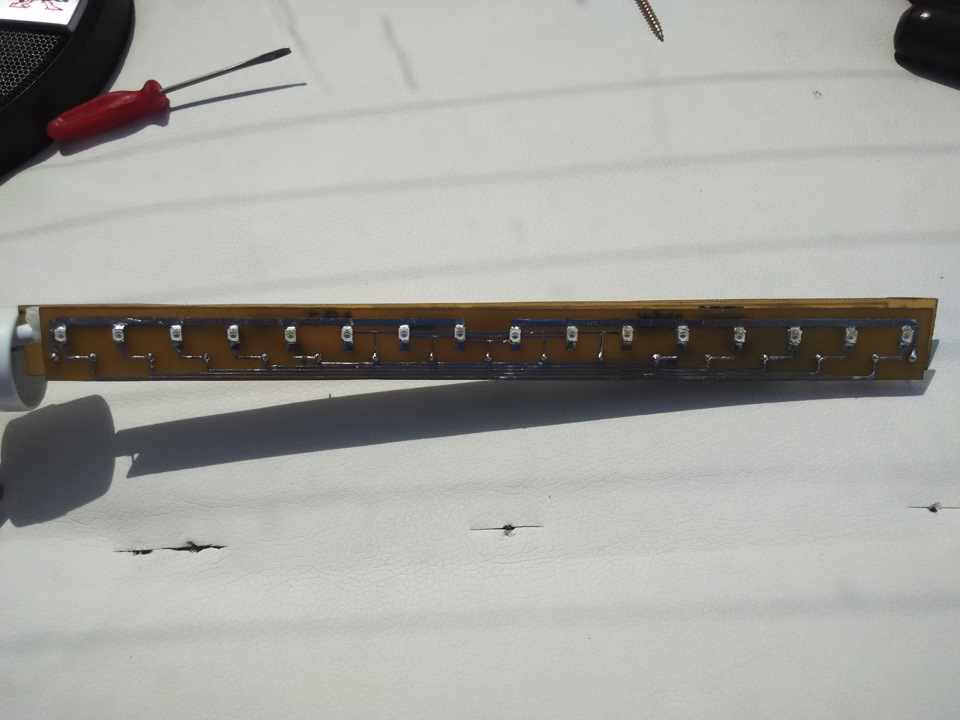

Ну і ось кінцевий результат
Днем стоп

Вночі стоп, задній хід, повороти і аварійка Правда швидко моргає, тому що поки тільки в бічних повторювачах лампочки, а в іншихсвітлодіоди. Реле старого зразка, тому з ним просто обрізанням 7доріжки не впоратися. Поки мене прикололо швидке моргання, але вмайбутньому обов'язково збудую електронне реле поворотів.
