Таааа-дам!

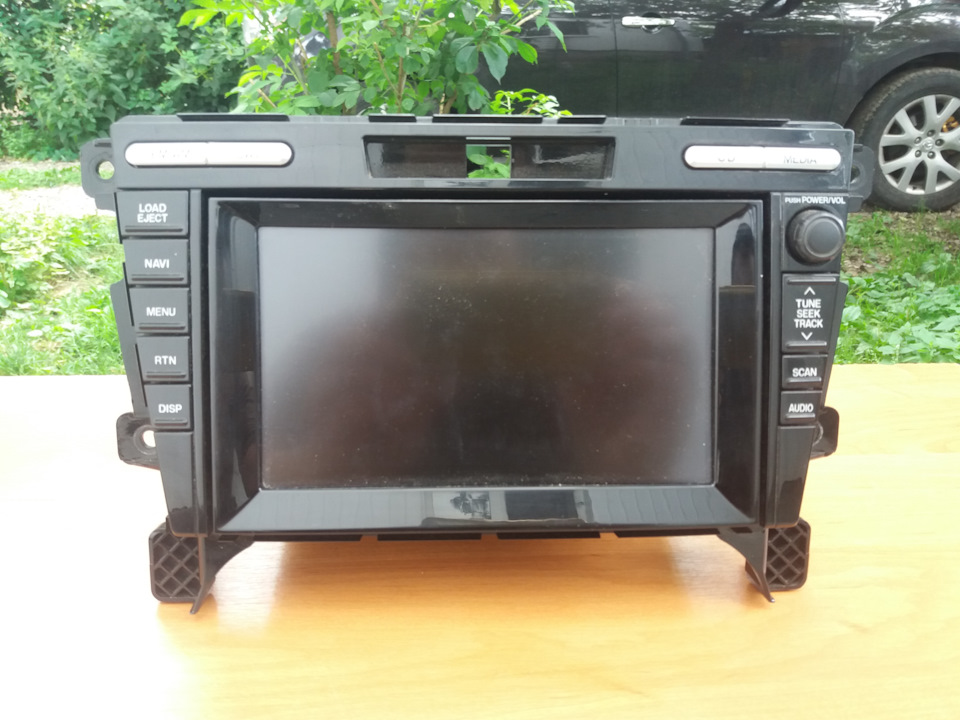

Нарешті зробив те, що хотів і як хотів. І що Дивно — вийшло, звичайно довелося повозитися неабияк… Пам'ятаєте цю магнітолу, купив якось по дурості, думав заробить… Ніфіга вона не сумісна змашиною, якої вона не передбачена виробником.Нагадаю, я це пишу длятих, у кого ще купа ідей з приводу заміни штатного на ГУ з екраном, щоб уберегти від зайвих витрат і витрат на експерименти., та комувона потрібна без доплати))) Виникла ідея використати її "морду"для китайської 7" магнітоли, яка приїхала з системою (360 birdview) кругового огляду. Саму систему я поставив, а от магнітолу щене знав, як з нею бути. Вирішив поєднати "урочистості з похороном" (як у Мюнхаузені пам'ятаєте? )))).

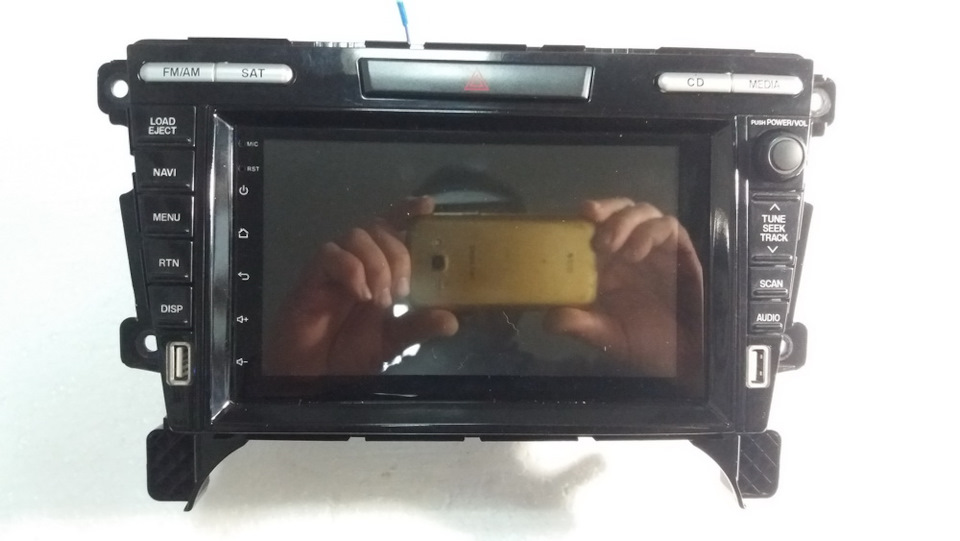

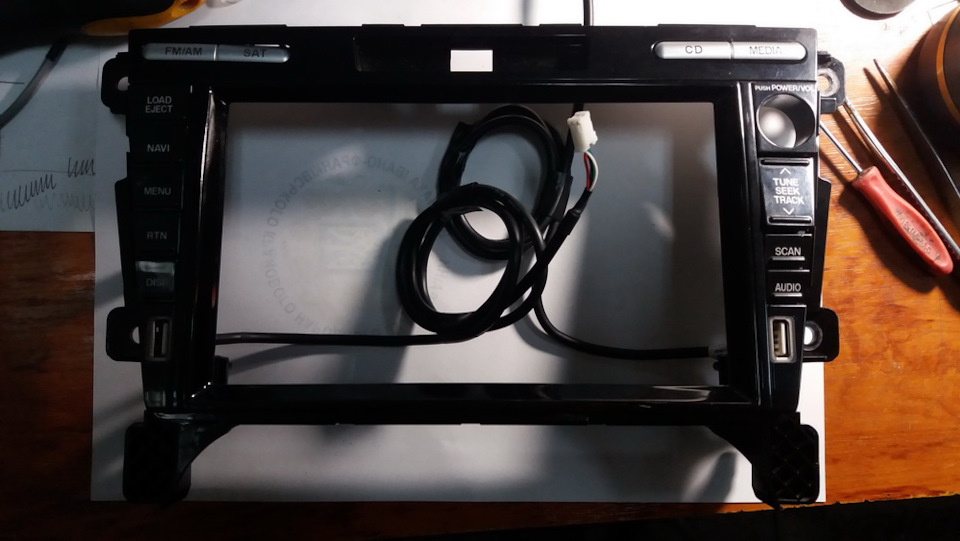

Вилучив морду зі штатної, довелося вирізати вікно в ній для новогоГУ і походу врізати два USB роз'єми.
>
Ще довго вовтузився з рамкою для екрану. Спочатку друкував на 3Дпринтері, не сподобалася якість. Багато шпаклівки та доведення ...кинув. Маючи доступ до верстата ЧПУ, вирізав із товстого оргсклаідеальну рамку, що навіть не довелося доводити, тільки пофарбував іпокрив лаком.

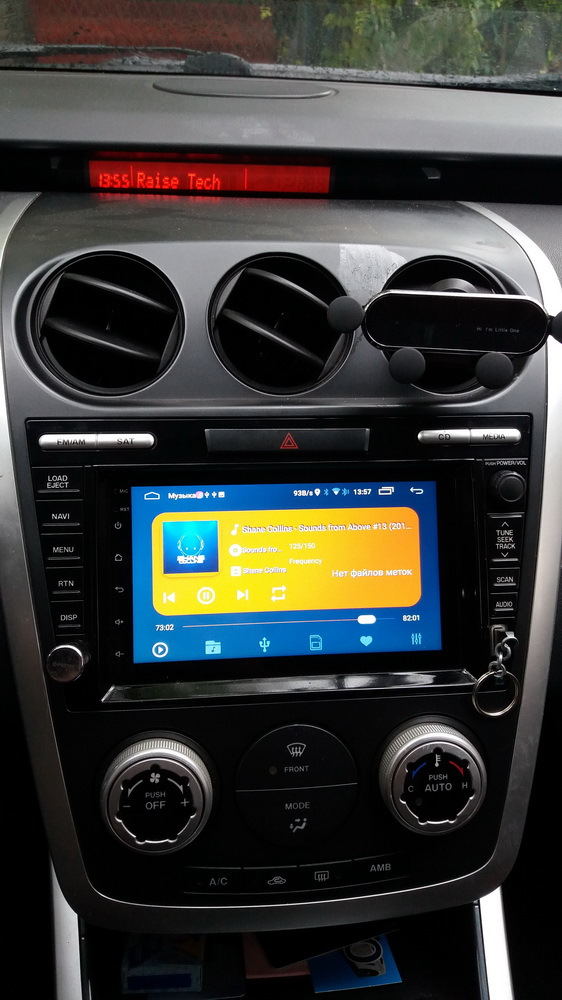

Тепер не відрізнити від оригіналу.

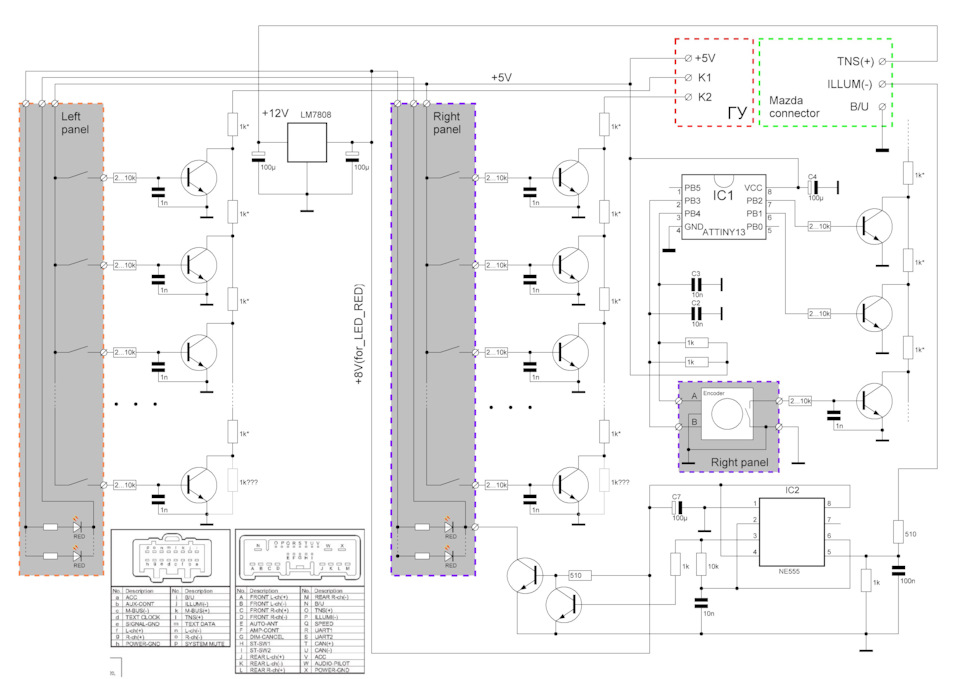

Ще зробив підсвічування USB роз'ємів, також ювелірна робота, таммало місця. Звичайно цього робити зовсім не обов'язково, але ... Миж труднощів не боїмося))) Кнопки там гумові, з резистивнимкодуванням працювало не стабільно, тому вирішив підключати засхемою
br> . Енкодер теж підключити безпосередньо до плати невдалося.
У ГУ був вільний конектор для енкодера, але не підтримувавсяпрограмно бачити, теж не запрацювало. Транзистори ... Див. Схему.Там поруч К1 і К2 висновки для фізичних кнопок. Крім цього зробиврегулювання підсвічування кнопок, залежне від штатного регулювання, на NE555 та парі транзисторів. Загалом вийшло добре на мій погляд.Зате тепер на панелі у мене є кнопки включення камери круговогоогляду, включення програвача та багато іншого, чого не вистачаломені в GAZERe. Ну те, що тепер нове ГУ стало місце як рідне, янавіть мовчу. Навчив усі готівкові кнопки на панелі. Щоправда, деякі з них не відповідають, але я про це нікому не зізнаюся.Наприклад, на SCAN я повісив блютус трубу, MEDIA — програвач, AUDIO— еквалайзер, CD — пауза/плей, SAT — підняття труби, EJECT —стрілка назад. В принципі можна перенавчити як завгодно тепер. Інайголовніше —
дешеве китайське ГУ за минулі півроку вже двічі оновилося. А Gazerяк був куплений у 2016 році попереднім господарем, так і неоновлювався з того часу. І де і як це робити не відомо. Тому покидумаю який собі залишити, новий або Gazer. Залишилося тількидочекатися, коли добра людина PJ82 виготовить адаптери дляпідсилювача BOSE і не тільки див. У нього на стрічці. Тому щотільки в такий спосіб можна повернути майже всі функції звуку BOSE, щоб вам там китайці не обіцяли. Є один недолік у новому ГУ —нечітка робота енкодера. Але я думаю ми його вирішимо; ) PS ще одиннедолік виявив. Після останнього поновлення китайці додали якусьпрограму для камери заднього виду. Через що паркуючись назад, подається на провід "Brake" і викликається програма, якої немаєсписку і я її не можу прив'язати до фізичної кнопки. І навпаки —та, що є у списку, до якої підключено камеру, не керується черезпровід. Тут я думаю просто сигнал із камери, подати черезрозгалужувач відеосигналу на обидві проги відразу.Запчасти нафото:1093901
