Приладова панель. Ексклюзив

Це, напевно, один із записів, що запізнилися і затрималися в моємубортовому журналі. Зараз поясню чому.
Колись в інтернеті натрапив на відео цікаве — на машині булозроблено підсвічування решітки радіатора і габарити з РГБ діодів іколір підсвічування змінювався в залежності від оборотів двигуна.Але, тому що я не особливо налаштований був робити підсвічуванняднища, або грати, або тим більше габарити кольорові - то вирішив щов такому ключі потрібно зробити підсвічування панелі приладів, алепереді мною стало інше, найскладніше — ДЕ взяти модуль керуваннятаким підсвічуванням.

У результаті ця ідея так і залишилася у мене в голові, заваляласядесь у кутку, але одного разу натрапив на блог нашого колеги подрайву, WerW0LF, побачив що він дуже вміло орудуєдіодами, мікроконтролерами та паяльником =)
Звернувся до нього, описав ідею, після довгих обговорень він все жтаки взявся за виготовлення подібного блочка .

Через деякий час блок був готовий! Я забрав його і тепер, здавалосяб, справу за малим — пересвітити приладку та підключити блок… Протеце зайняло багато часу. Якщо від моєї ідеї з підсвічуванням дозамовлення та створення блоку пройшов майже рік, то від тогомоменту як я забрав блок і зайнявся пересвітом панелі приладівпройшло ще місяців 8. То не було часу, то не було бажання.

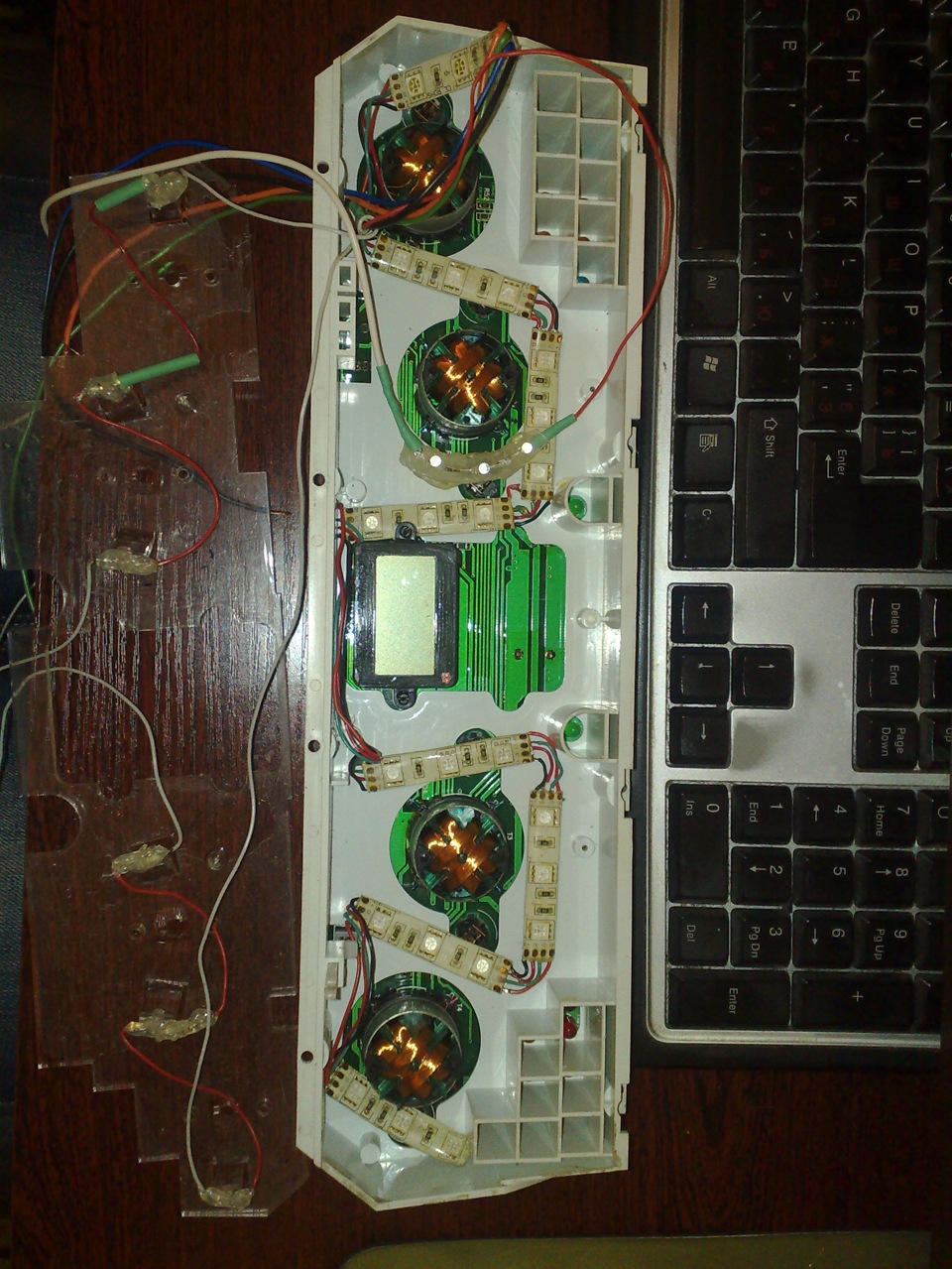

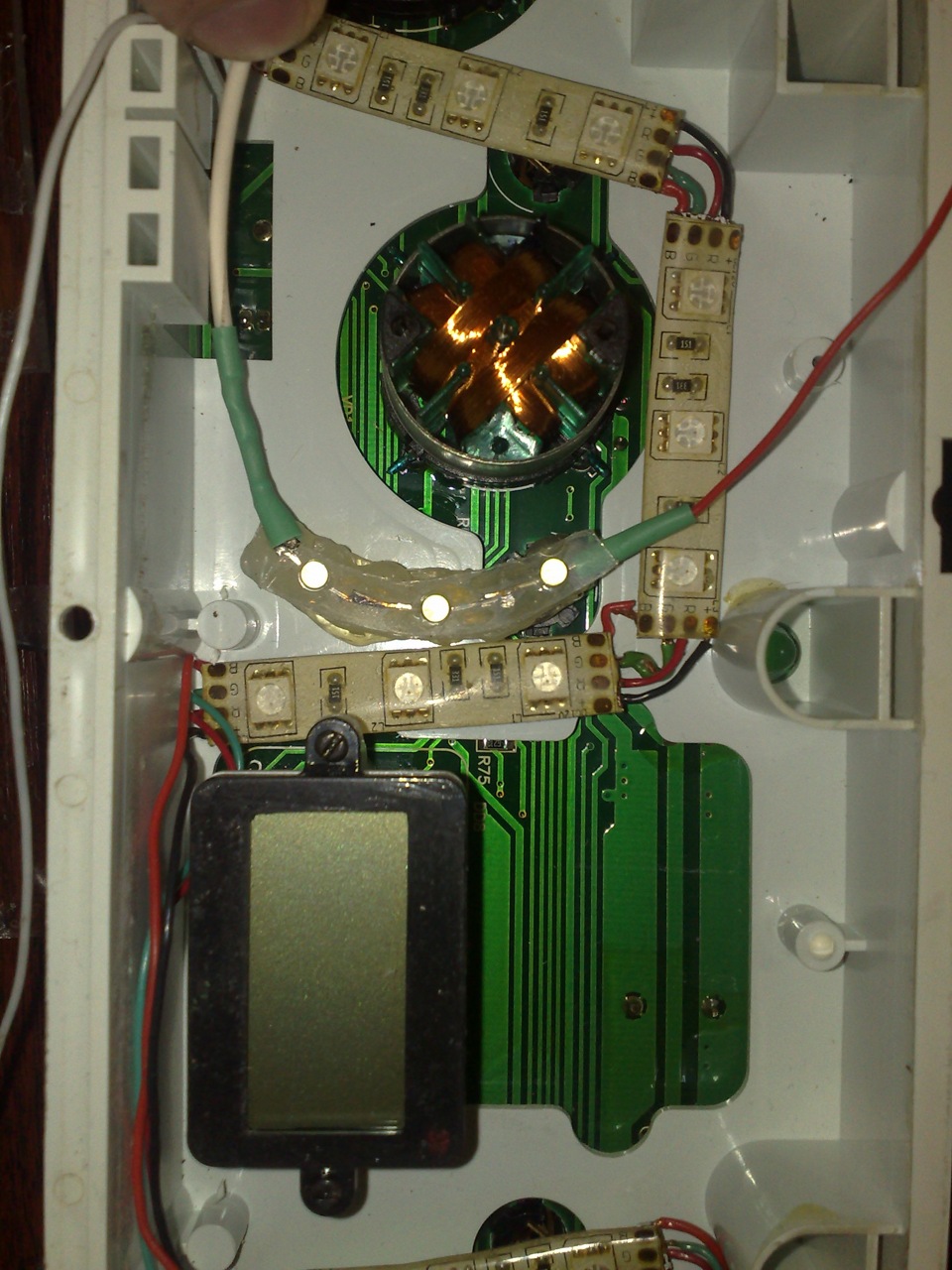

І ось я нарешті зняв приладку, знайшов описи хто як що робив. Іпроцес виявився важчим, ніж я думав… Виявилося, що світлофільтрзішкребати важко і трудомістко. Але витративши години 2-3 явсе-таки перестав звільняти літери від зеленки. Далі витяглампочки, взяв RGB стрічку 50см? нарізав на шматочки по три діоди, спаяв їх проводками, припаював загальне харчування, провід дозеленого каналу і провід до червоного — за моїм задумомпідсвічування мало змінюватися від зеленого до червоного.

< Через ще кілька годин це все було зібрано, проте ще мавбути не менш трудомісткий процес — підключення! Пари годинників змультиметром і мануалом по машинці - і я знайшов потрібні менідроти на штекерах приладки - плюси, плюси від запалення, плюси відгабаритів і т.Д. Блок і панель приладів були підключені, всівключили, і! .. Чорт, щось не так ... Причому зовсім не так! ГЛОБАЛЬНО!
почнемо з того, що замість червоного загорявся синій колір! Китайці… як це можна? підписати на стрічці канал R (red) — анасправді там припаяні сині контакти діодів…
Ну та гаразд, з Зеленого до Синього теж дуже красиво виглядаєперехід, поки залишимо так… Але є інша, важливіша проблема — нахолостих обертах підсвічування РІЗКО змінює колір… тобто. Горитьзелений, спалахне яскраво-синій, і знову горить зелений. І це вкрайхаотично та безладно… Як же так? хто винен?

Здзвонився зі творцем блоку, поговорили, потім ще поговорив зіСлавою (шановний одноклубник, який займається встановленням таналаштуванням МПСЗ) — дійшли висновку що швидше за все на тахометрприходить не зовсім рівний сигнал - можливо МПСЗ, намагаючисьтримати неодружені, іноді змушена дати додаткову іскру ... Ну що ж, виходу немає, фінальний запуск підсвічування відкладено. Поговорилиз Ігорем (WerW0LF) - вирішили перепаяти блочок так, щоб сигналбрався не з котушки, а з датчика Холла (низьковольтний сигнал). Віндосить швидко це зробив, я забрав блок, провів додатковий провід, підключив -І ПРО ЧУДО! це все запрацювало! Але знову розчарування…а точніше результат недосвідченості… Стрілець майже не видно вночі! чому? тому що приладка підсвічується зеленим-синім світлом, астрілки підфарбовані помаранчевою фарбою - вона не відображає цейспектр ... У результаті стрілок майже не видно! Коротенько про блокуправління підсвічуванням є регулятор яскравості, причому два стани— денний і нічний (при включених габаритах) — для кожногозапам'ятовується свій рівень яскравості. Також є можливістьрегулювати межі зміни кольорів. Тобто. Обороти, у яких йде плавназміна. Зараз коштує 2500 — 5000 оборотів, а можна виставити нижнюмежу здається від 2500 до 3750, а верхню — від 5000 до 6500 (точноне пам'ятаю)., Що зображення смикається - знімав під час розгону, телефон, можна сказати, майже не тримав. Перепаяти проводочки навсіх ділянках стрічки в приборці) і зробити додаткове підсвічуваннястрілок білими діодами. Проте, як ви вже напевно здогадалися, цейпроцес знову був відкладений у довгу скриньку! Як то кажуть, немаєнічого постійного, ніж тимчасове. У результаті, я дістався зміникольору тільки через місяців 8-9 після установки початкової версіїпідсвічування. Отже, минулого тижня я знову зняв приладку, розібрав, відірвав все шматочки стрічки, які були приклеєні на 3Мдвосторонній скотч (ледве відірвав, скотч хороший), допаював новіпроводочки на червоний канал. Щоб підсвітити стрілки вирішив упрозорому пластику у призмах, які заломлюють світло штатнихлампочок приладки на стрілки - просвердлити отвори 3мм і вставититуди діоди, які, за моїм задумом — чітко і яскраво висвітлюватимутьстрілки. Ще захотілося вирішити проблему червоної зони тахометра —адже вона теж червона, і зелене підсвічування на малих оборотах непросвічує цю область. Тому вирізав із пластику дугоподібну основу, просвердлив дірочки, вставив три діоди, спаяв, повісив резистор, все це поєднав з діодами, спрямованими на стрілки (2 паралельнігілки по 3). Послідовних діода + опору), вивів нові проводки зприладки, знайшов їм підключення, все зібрав, з'єднав. Встановив вмашину і був страшенно розчарований > ЦЕ КАТАСТРОФА! що за лажа…Підсвічування стрілок усе псувало… воно було настільки яскраве та йосвітлювало не лише стрілки, а й усю панель… що панель стала неяскраво зеленою, а блідою… і плавно змінювала колір у якийсьблідо-червоний… та й як- то плямами ... ЗАГАЛЬНО ОГИДНО! недовгодумаючи, та й що б не розбирати знову всю панель — відрізав одинпровід, який давав масу на підсвічування стрілок і червоної зони.канал все тьмяніший, червоний все яскравіший, тому змінавідбувається дуже плавно, через всі відтінкизелений-жовтий-червоний). Але, до того ж, вийшов один цікавийефект! На низьких обертах стрілки та червона зона майже не видновночі, проте при зростанні обертів додається потроху червонесвітло, тому червона зона тахометра дуже цікаво розгорається, як істрілки приладів, хоча вони все одно не так добре вирізняються…

Ось кілька відео
Тут правда ледь звук не збігається з відео
І це ще не кінець =) планую в результаті все-таки накупити окремихRGB діодиків і спаяти нормальну плату з діодами, зробити адекватнепідсвічування стрілок, все це красиво і акуратно розмістити, надрукувати нову шкалу приладів (малюнки дизайну вже є, алепотрібно ще час на доробки)
Ось така ось історія тюнінгу приладки, що затягнувся =)
Подобається? Тикніть на кнопочку =) а ще краще залиште комент, меніхочеться знати вашу думку, хоча не впевнений, що вона якось вплинена моє ставлення до цього елементу стайлінгу салону =)

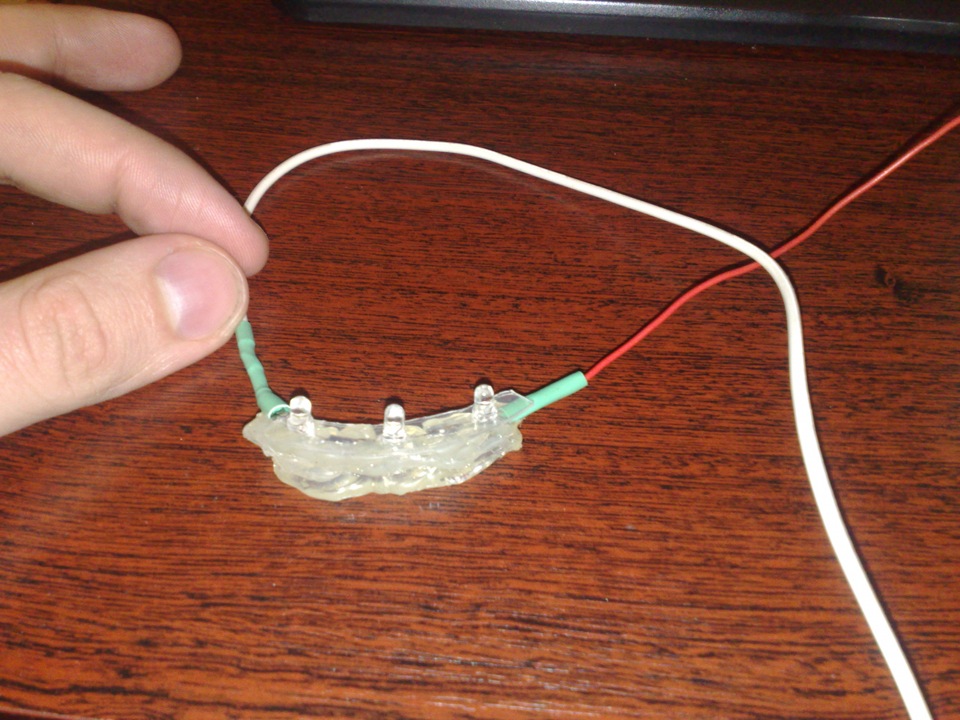

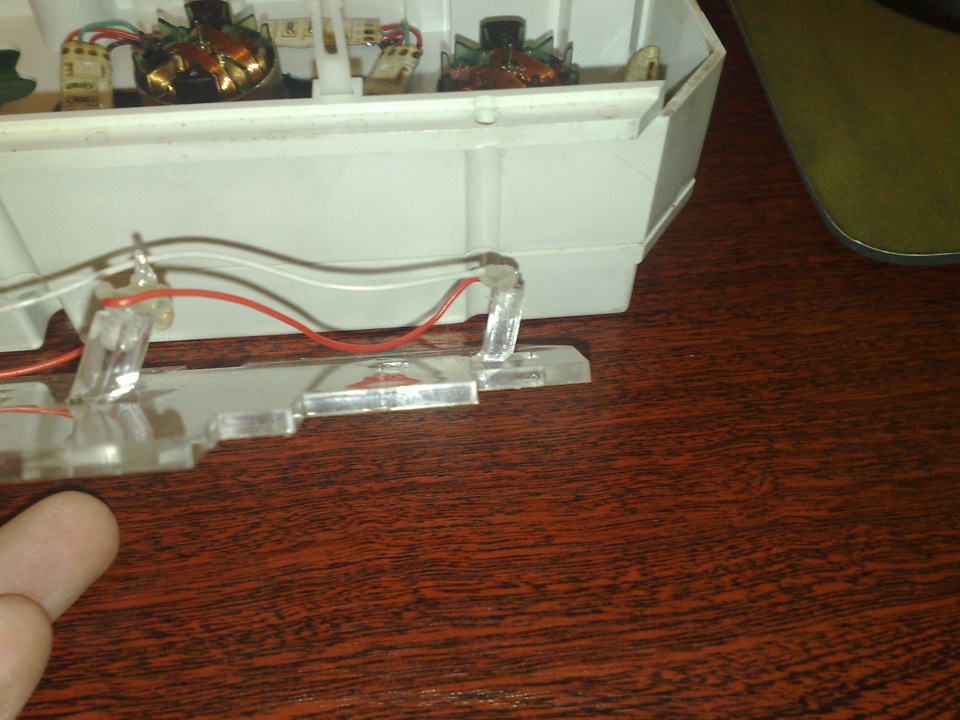

"спрямованими на стрілки (2 паралельні гілки по 3 послідовні діоди+ опори), вивів нові проводки з приладки, знайшов їм підключення, все зібрав, з'єднав. Встановив у машину і був страшеннорозчарований
ЦЕ КАТАСТРОФА! що за лажа… Підсвічування стрілок усе псувало… вонобуло настільки яскраве та й освітлювало не лише стрілки, а й усюпанель… що панель стала не яскраво зеленою, а блідою… і плавнозмінювала колір у якийсь блідо-червоний… та й як- то плямами ...ЗАГАЛЬНО ОГИДНО! недовго думаючи, та й що б не розбирати знову всюпанель — відрізав один провід, який давав масу на підсвічуваннястрілок і червоної зони. Канал все тьмяніший, червоний всеяскравіший, тому зміна відбувається дуже плавно, через всі відтінкизелений-жовтий-червоний). Але, до того ж, вийшов один цікавийефект! На низьких обертах стрілки та червона зона майже не видновночі, проте при зростанні обертів додається потроху червонесвітло, тому червона зона тахометра дуже цікаво розгорається, як істрілки приладів, хоча вони все одно не так добре вирізняються…
