Одразу після покупки авто хотілося обзавестися дхо, для виразностіавто та кращої видимості мене на дорозі для інших учасниківдорожнього руху.
Було включено пошук який би відповідав критеріям:
-Ергономічний зовнішній вигляд
-Надійна робота
-Відносна простота інсталяції
-Можливість використання в суворих умовах зі ступенем захисту відпилу і вологи за стандартом IP67

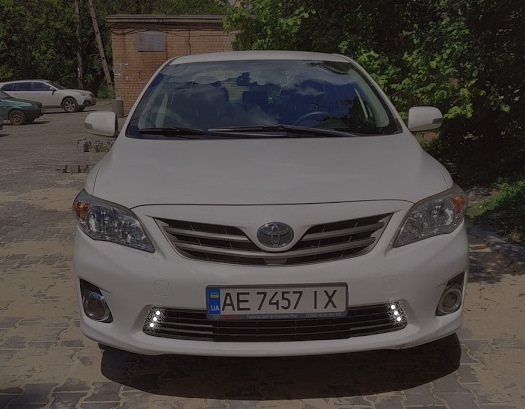

Знайшовши потрібні компоненти для реалізації я їх купив, приміряв, зробив макет (на фото 2) з накладенням на фото як це буде виглядатина авто, зібрав думки друзів і близьких який варіант краще.
Прийнявся реалізовувати:
Підготував, придбав всі потрібні аксесуари (роз'єми, термоусадку, паяльник і т.Д.)
Весь процес зайняв близько 2-3 годин

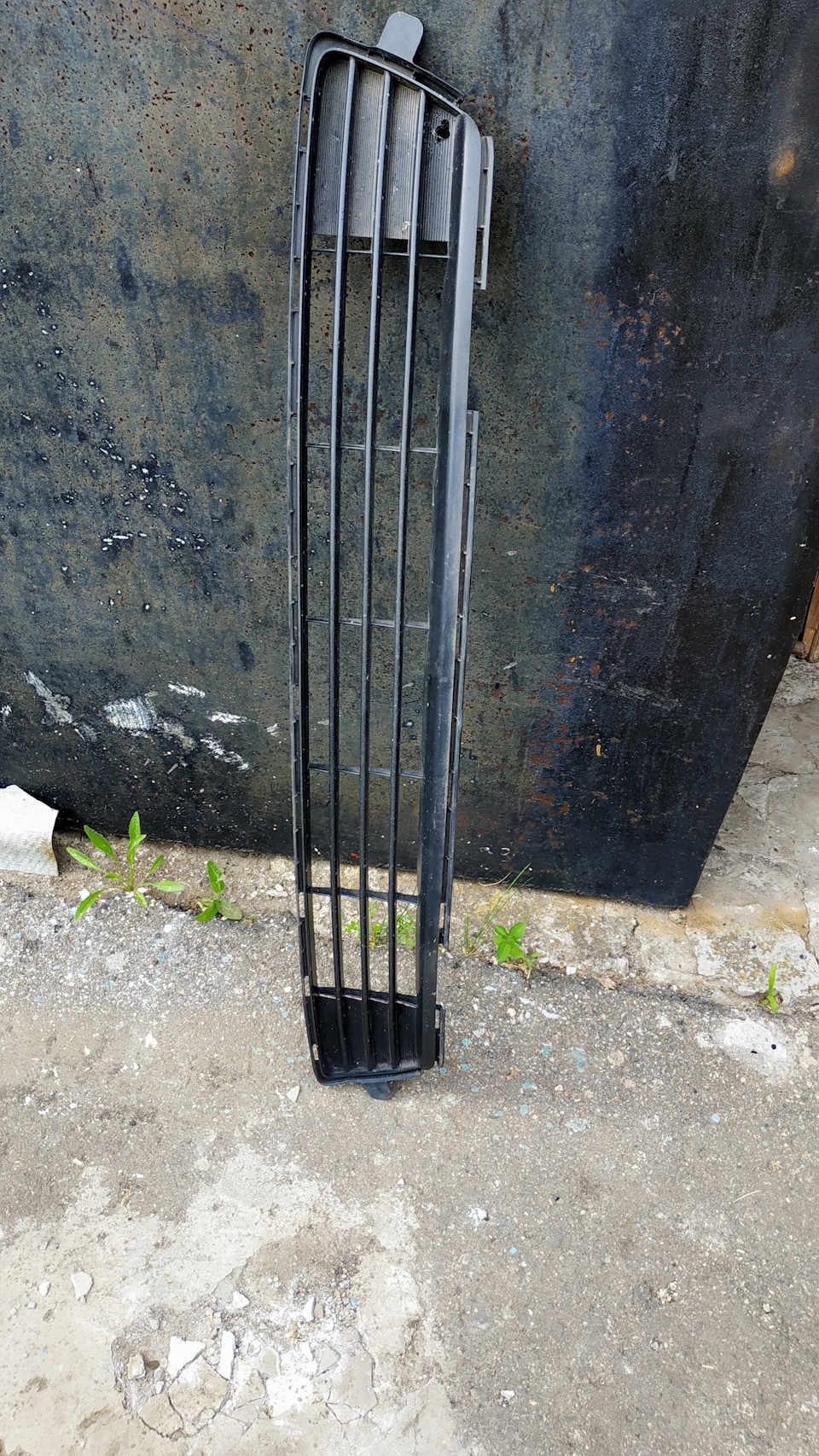

1. Витягнув нижні грати
2. Намітив вісь по якій будуть розташовуватися отвори

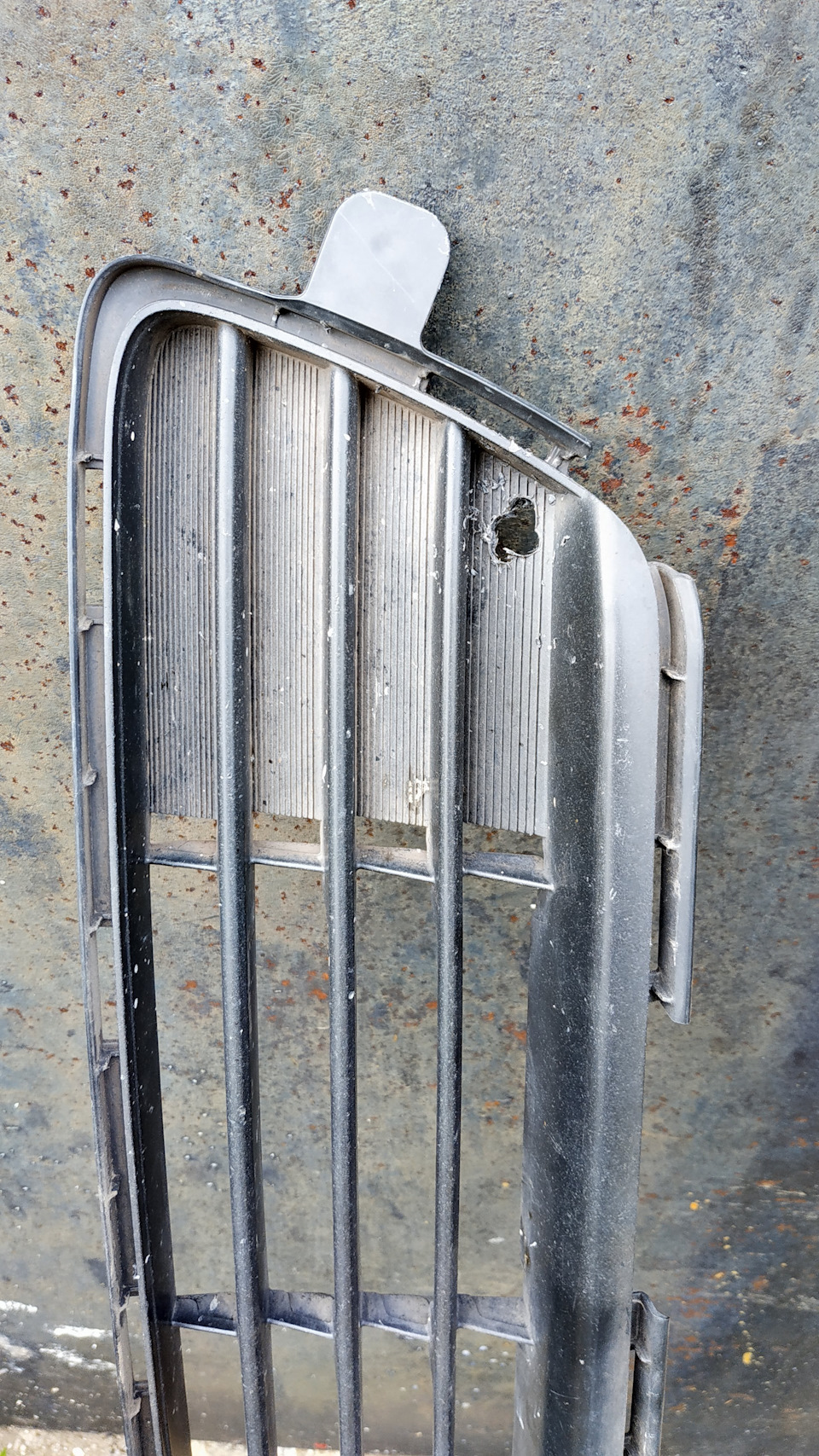

3. Насвердлив контур

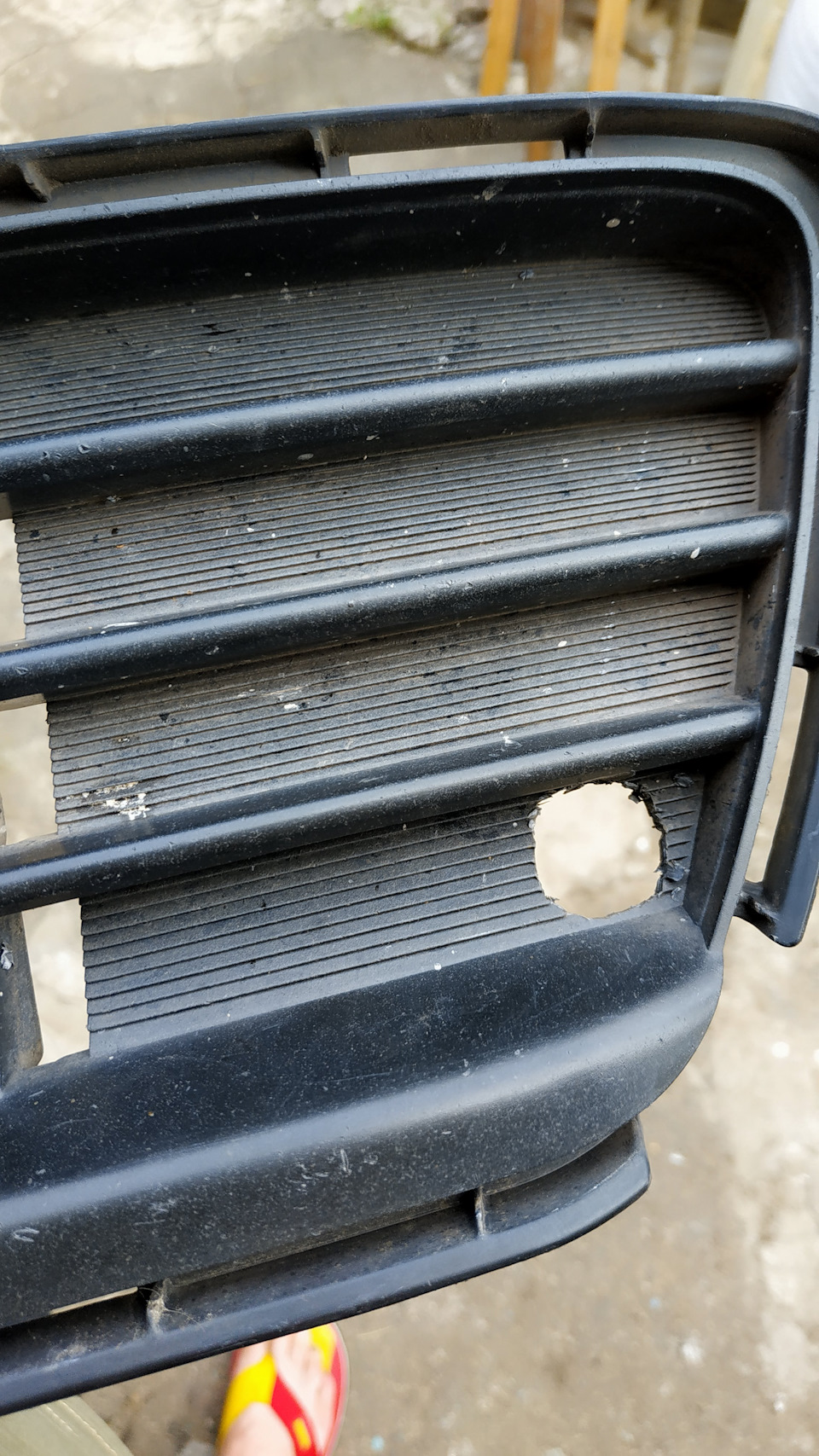

4. Ножем вирізав круги
5. Приміряв СД модулі
6. Доопрацював напилком
7. Встановив модулі
8. Припаяв конектори з герметичними роз'ємами
9. Протягнув кабель живлення від контролера до ДХО
10. Інсталював контролер, підключив клеми живлення доакумулятора

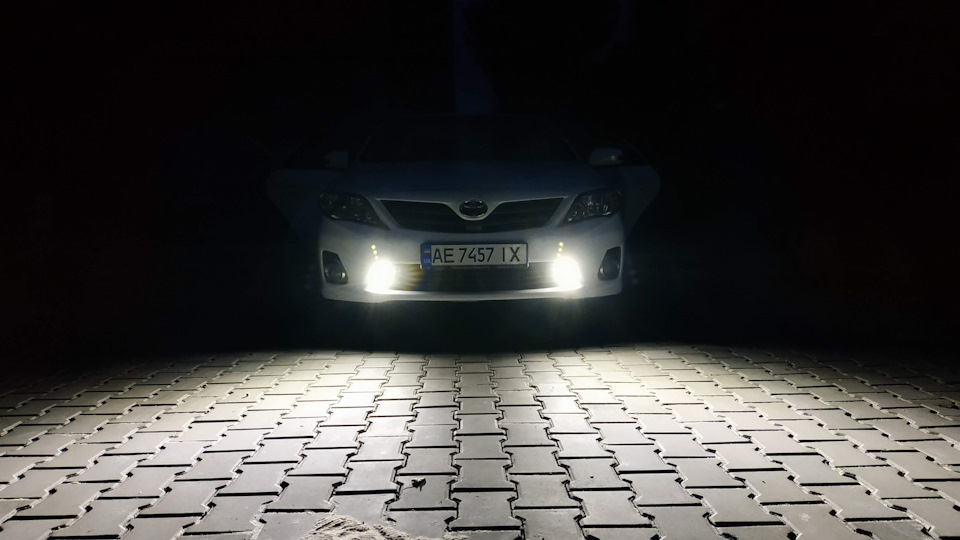

11. Завів і все заробило! ;)
Радості не було межі! Покликав подивитися на результат праці всюсім'ю — всі схвально поплескали в долоні. Далі купив прозорийультрафіолетовий стійкий герметик для зовнішніх робіт і підмазавним щілини навколо лінз СД Модулей. Я цей провід не підключив), Вимикаються через 15-20 секунд після зниження напруги в мережіменше 13В, ф-ція для того щоб вийшовши з машини ти бачив воротагаража і встиг їх закрити при світлі :).
> Катаюся більше тижня, пройшов мийку, спеку, пил і т.Д. Працюєчітко!
Удачі на дорогах і сміливо реалізовуйте найсміливіші мрії; )
Запчастини на фото:65D23L
