Стельова консоль

З плином часу та посиленням бажання вдосконалити машину, виниклапроблема розміщення управління всілякою електрикою. Вихід —стельова консоль! Переглянув близько 12 варіантів і вирішив робитисам. Консоль блокового компонування. Болванка була зроблена зПінопласту, для створення більш рівних поверхонь, площини болванкиобклеєні тонким картоном.Болванка щільно замотана стрепленкою вкілька шарів.Каркас відлитий зі скловолокна.Нормальний каркасвдався тільки з третього разу :).Каркас складається з 4 шарівскловолокна склеєних поліефірною. В місці з'єднання відсіку длярації та основної частини консолі каркас посилений додатковимишарами склотканини.Після застигання смоли, через 24 години каркасбув обшкурений і прошпатльований шпаклівкою "Novol фінішна". У днівідсіку для рації зроблено вентиляційне вікно. Консоль кріпитьсячотирма ботами М10.У корпус консолі встановлені два блоки - один зкнопками управління, другий - зі світильником. Світильник взято відToyota Solara. У нього встановлена ​​додаткова кнопка і теперсвітло вмикається як під час відчинення дверей, так і вручну. Блокипідключаються до електросистеми автомобіля роз'ємами. У блок зкнопками встановлені два термометри – для салону та забортний, вонивключаються окремими кнопками. Усі кнопки консолі з підсвічуванням.Тумблер трипозиційний, для керування трирівневим регуляторомнапруги основного генератора (про його встановлення пізніше).Найнижчий та найвищий рівні заряду підсвічуються зеленим тачервоним світлодіодами відповідно. Велика червона кнопка включатимепневматичний ревун (коли його поставлю). Блоки кріпляться докаркасу консолі чотирма гвинтами М6 з потайними головками коженблок. Для цього в каркас консолі були вклеєні металеві різьбовівтулки.

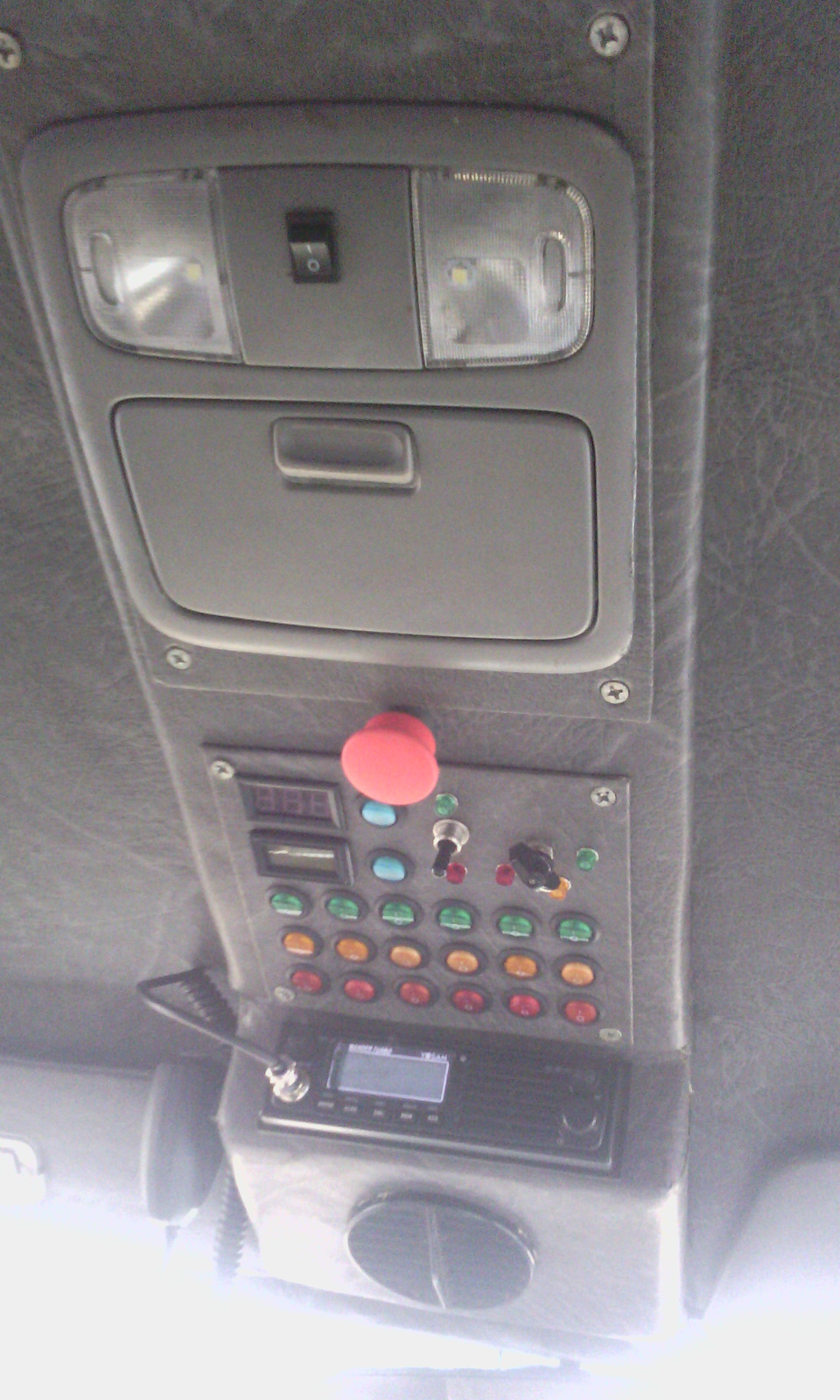

Загальний вигляд.

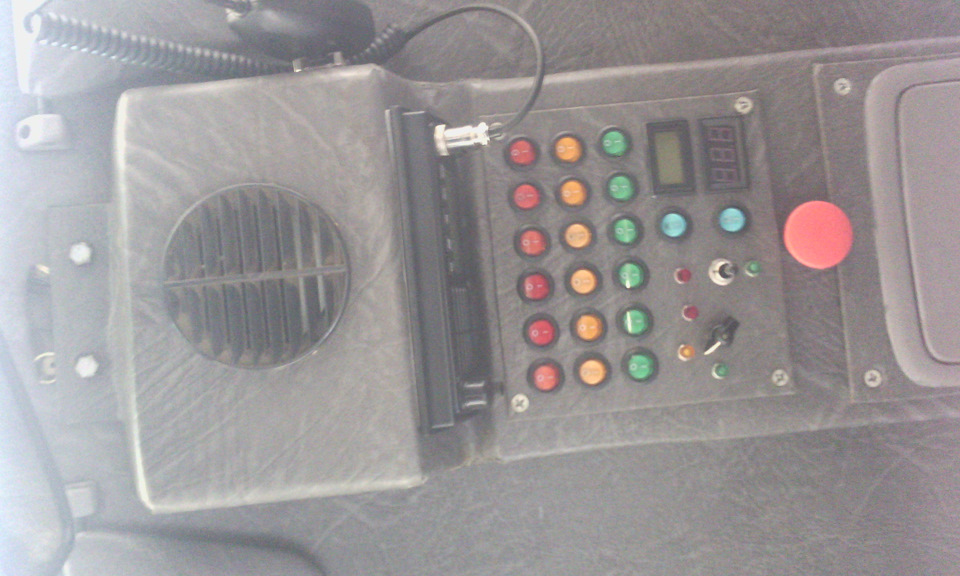

Відсек рації з вентиляційним отвором та блок кнопок

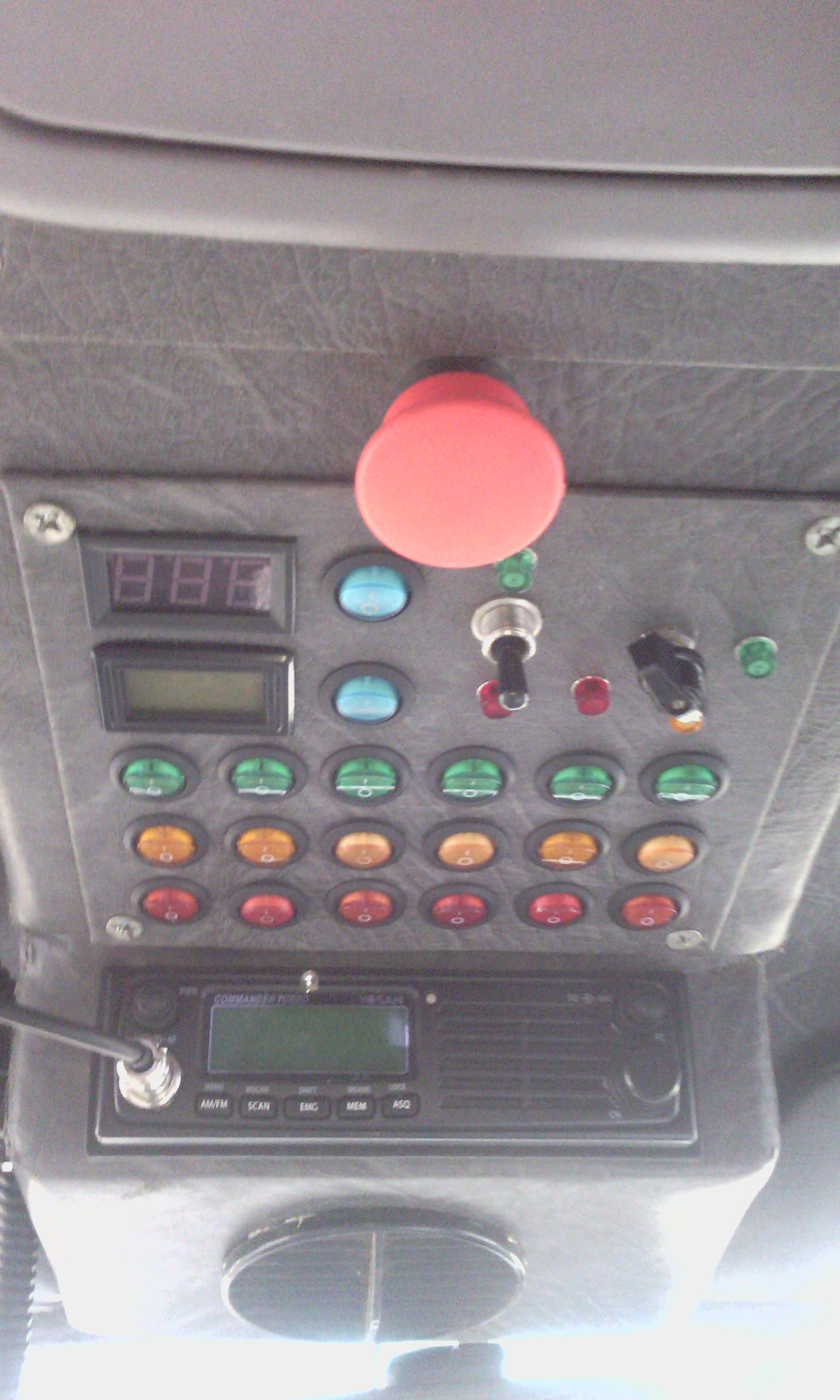

Рація Yosan Eskalibur CB та блок кнопок

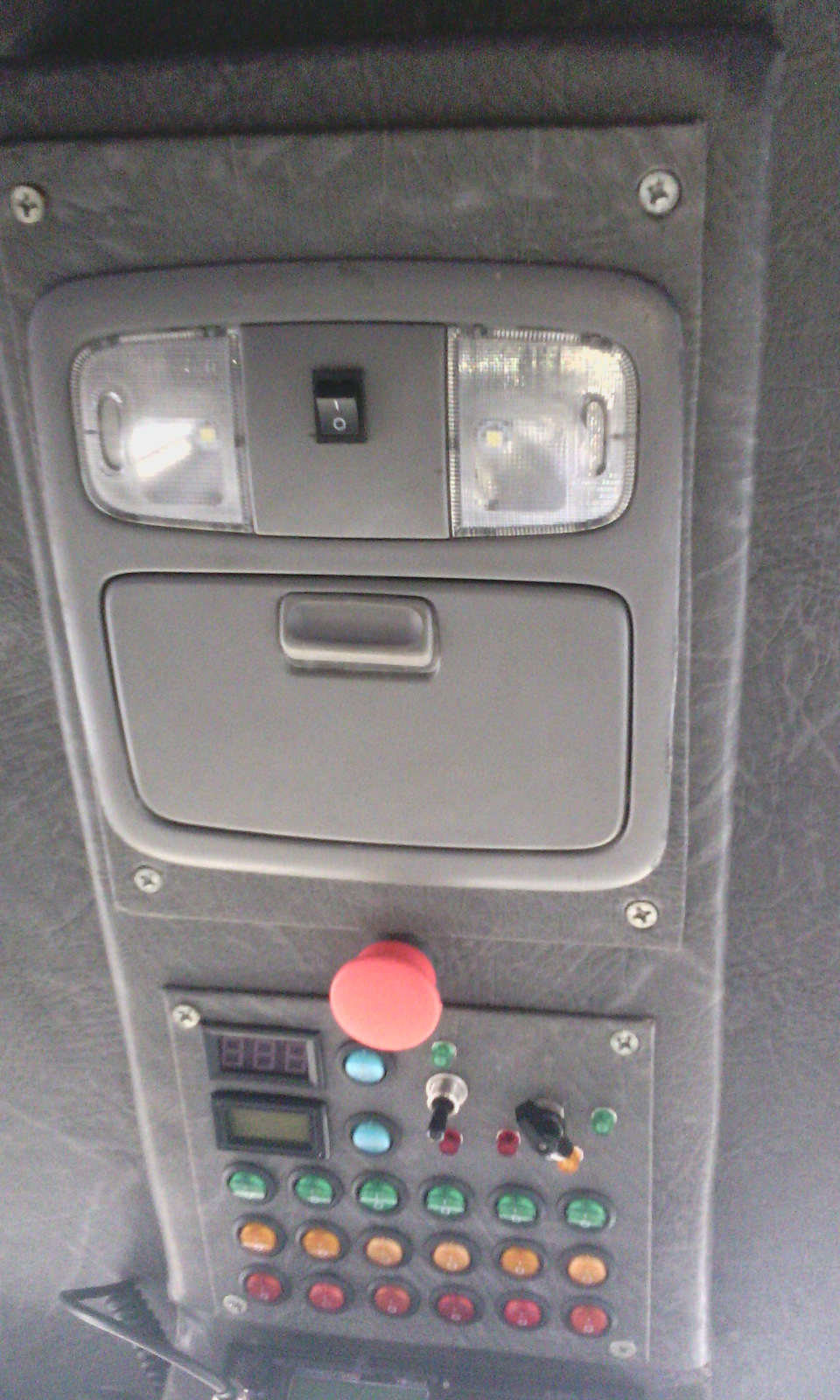

Світильник з додатковою клавішею (між лампами)

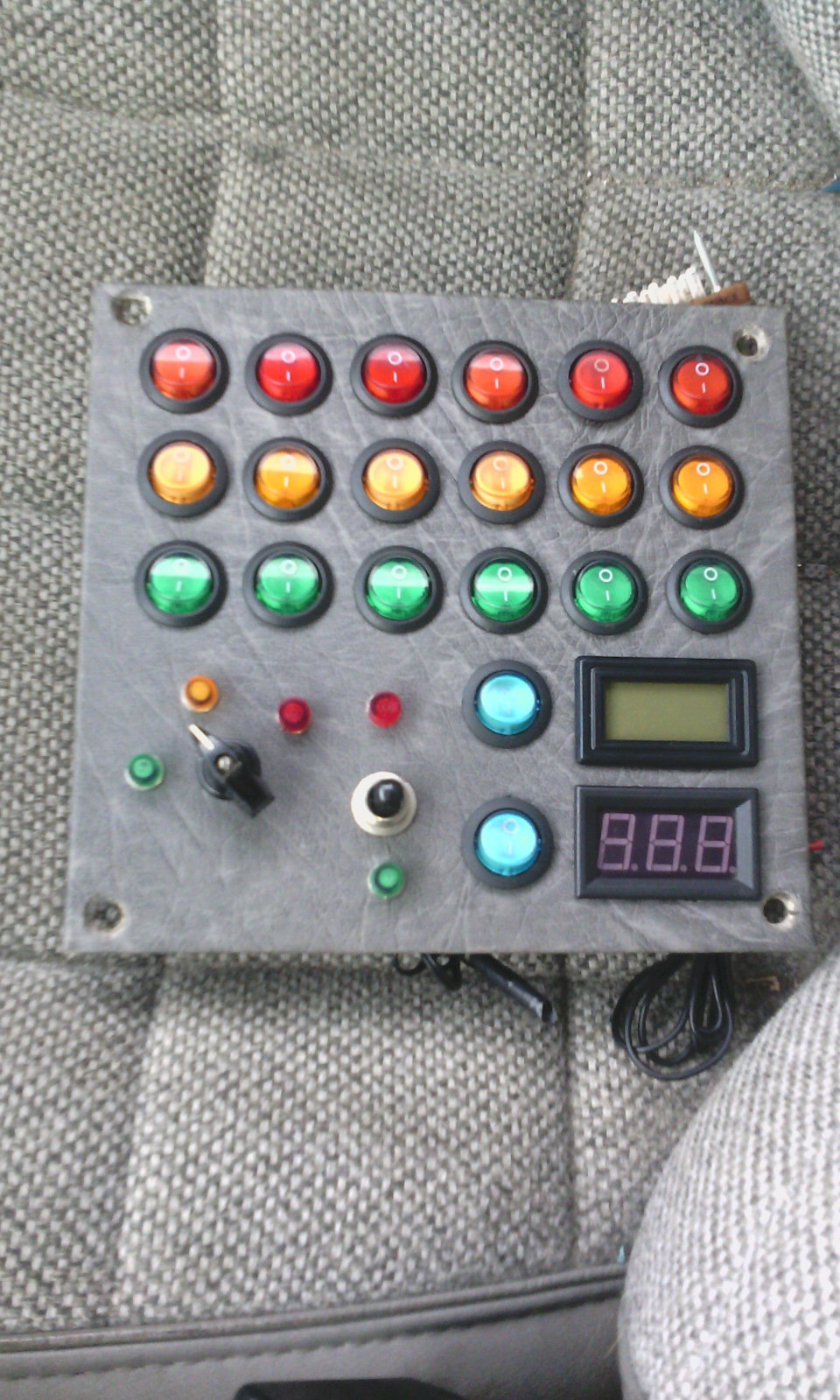

Блок кнопок окремо (лицьова сторона)
Проведення та роз'єм блоку кнопок
