Давно була ідея запиляти ДХО, але не хотілося сильно колгоспити здодатковими фанариками в бампер, (які зазвичай китайські та грошіна вітер).

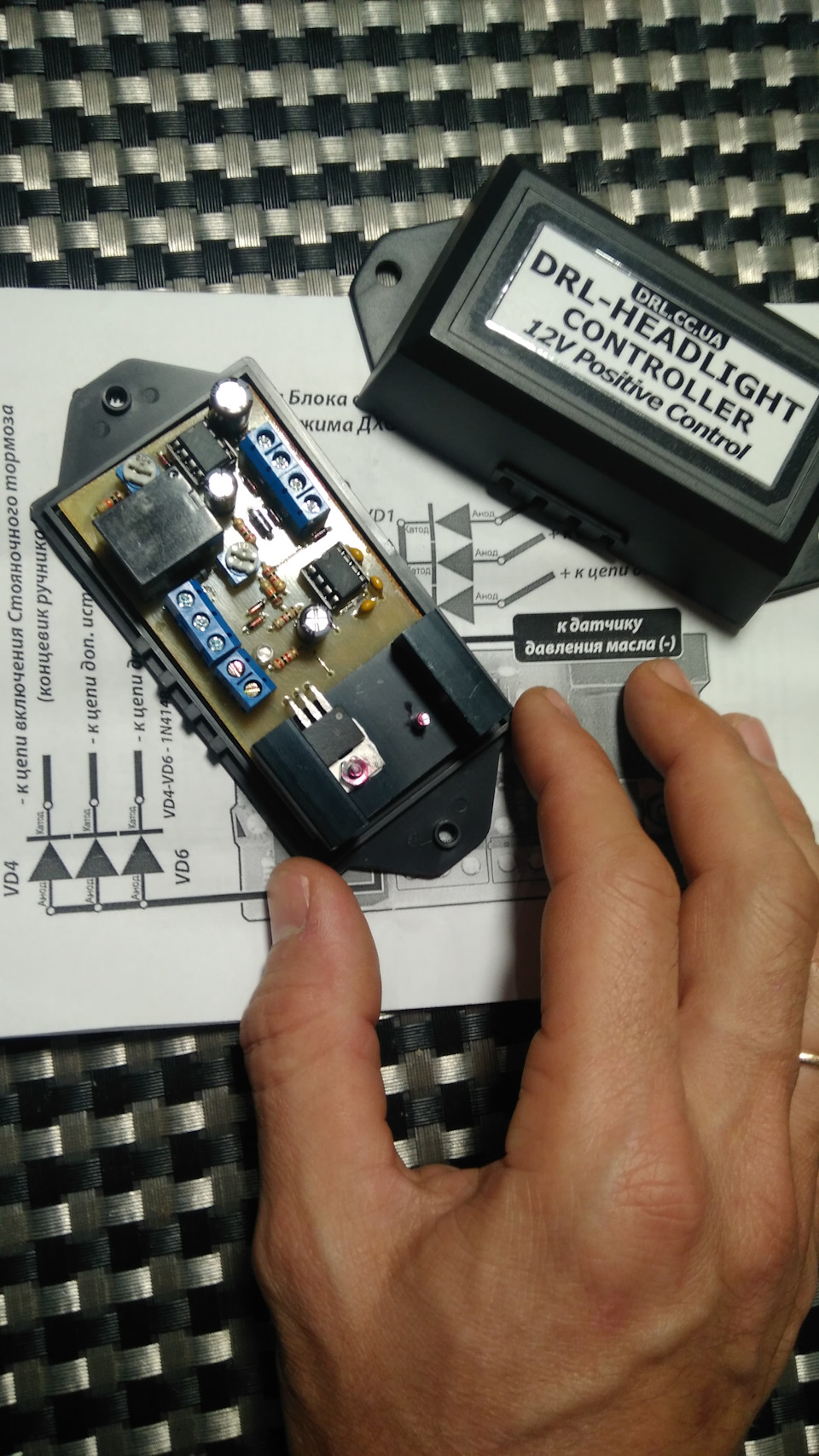

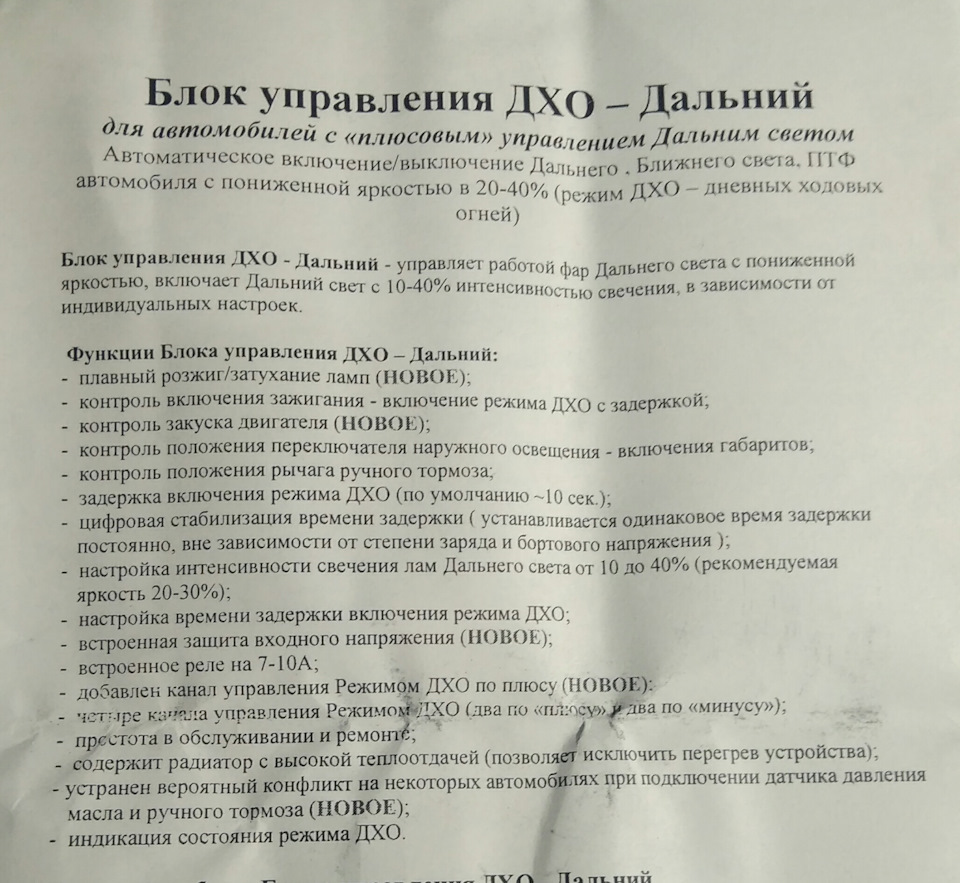

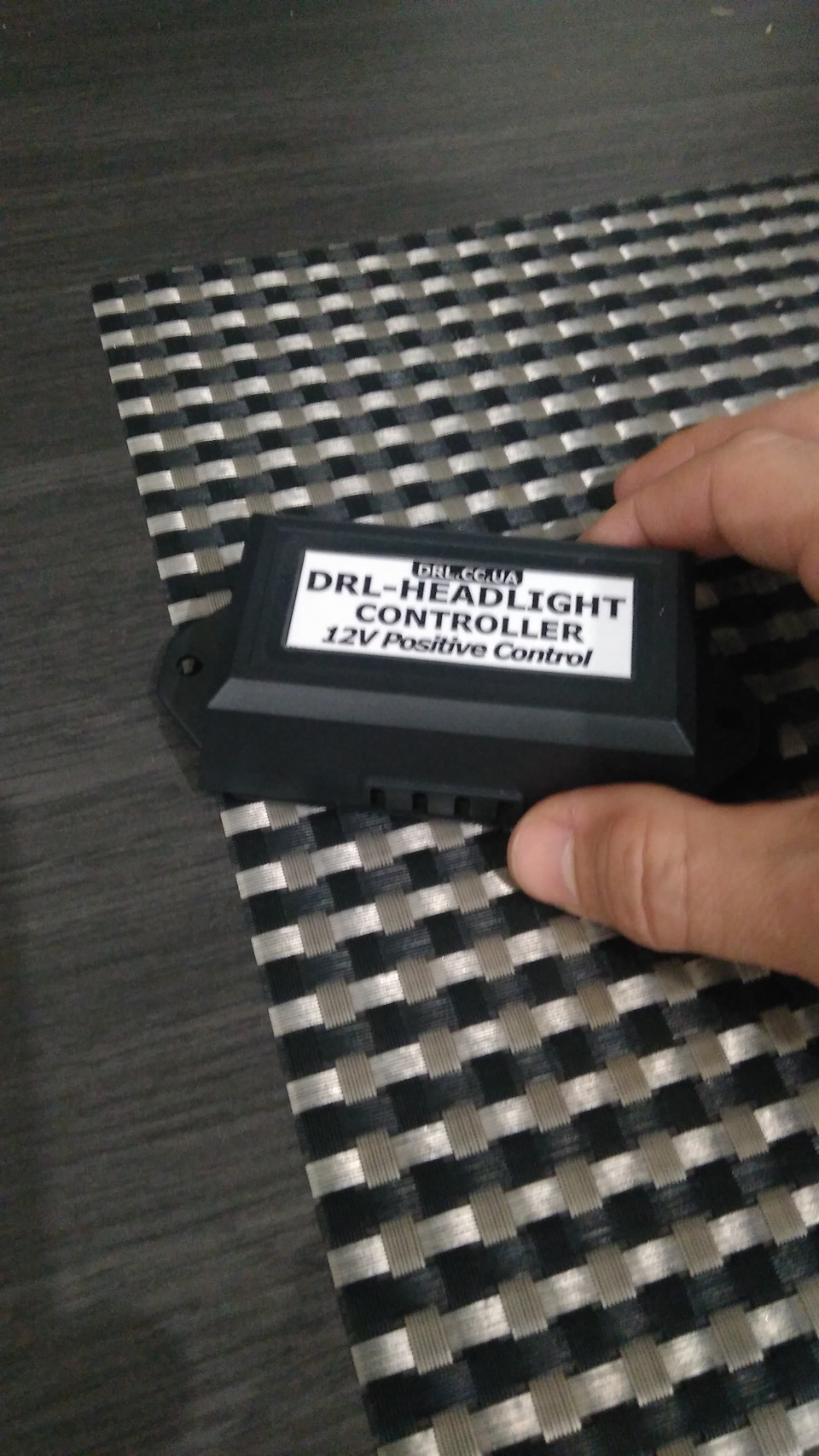

Варіант використання далекого, як ДХО мені сподобався. Погуглил ікупив той, який продається у нас в місті.

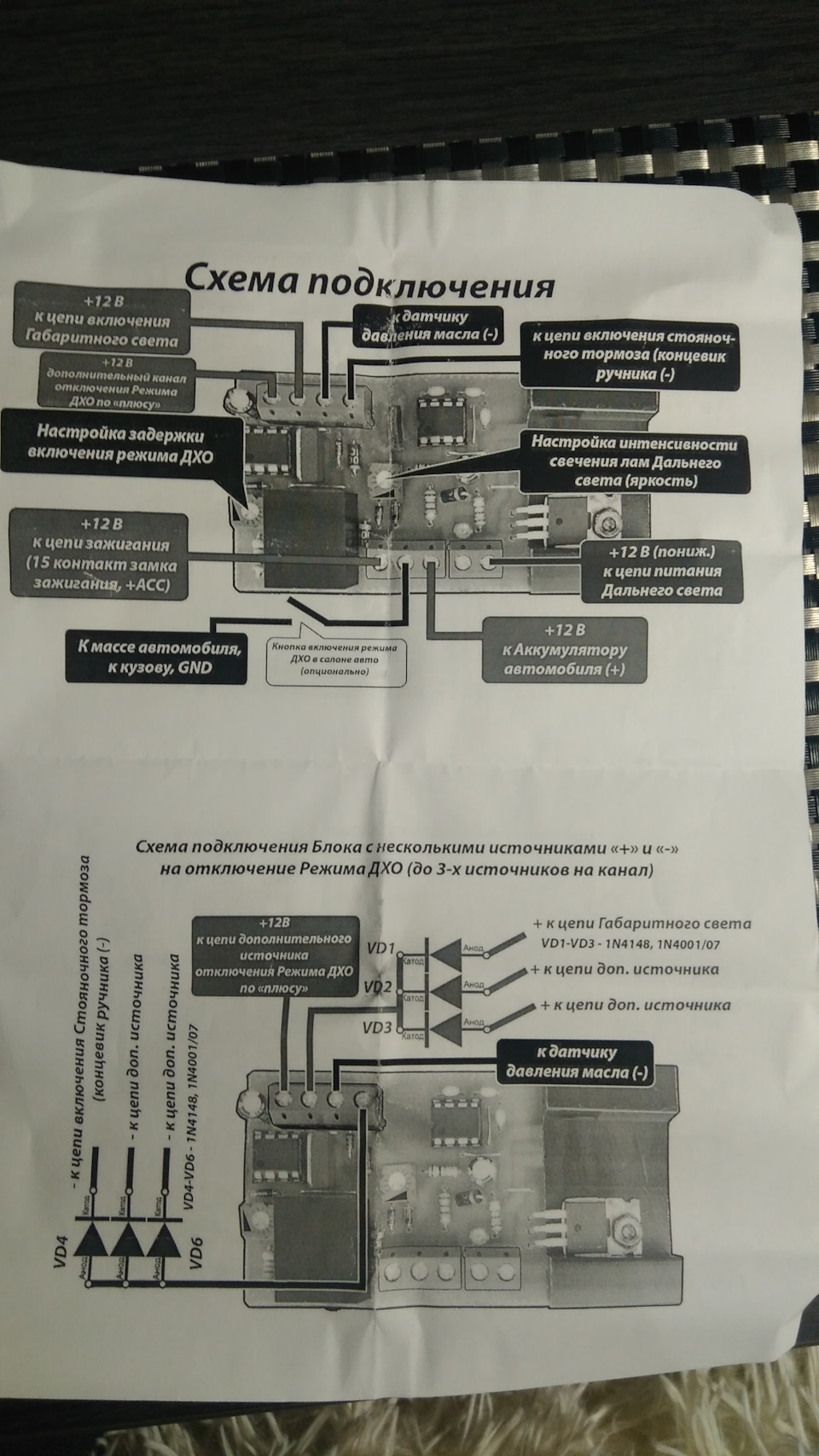

За схемою розмірковую:
****+12в до акумулятора--------к30 різьбового контакту під блокомреле. (постійний +)
<
****+12 до ланцюга замка запалювання ------до 75Х різьбовогоконтакту під блоком реле.(+ З'являється при повороті ключа)
****GND ----- ------------------------------до масі авто підкермом.Різьбовий контакт і через кнопку вимкнення.
****Знижений +на дальній-----к 18 або 19 контакту блокузапобіжників.
****+12 до ланцюга включення габаритів---------к 13 Пінк фішкиперемикача світла.
****К -ручника----------- кину на контактну фішку ручника.
****До датчика масла( по мінусу-)---------- …питання? Якпідключити? Або через реле підключити до генератора? (по плюсу)
Може є досвідчені по цій темі і підкажуть?
PS підключив без датчика тиску і все працює! так само Єіндикація-іконка далека в підлогу розжарення.
Коментарі13
У нас у перемикачі світла є штатний контакт, який відповідає за дхо, дхо працюють при включенні запалення, тухнуть при включенні габариту і світла фар
супер, але не зрозумію навіщо підключення до датчика масла?
Може що б у момент коли стартер крутить він вимикався?
еммм, ну теоретично напевно так, дивне рішення)
Більше не бачу сенсу
Може я помиляюся, але я припускаю, що потрібен керуючий сигнал, що двигун працює або не працює (при вимкненні запалювання, живлення на замку залишається, поки не витягнеш ключ). цей сигнал знімають з датчика тиску масла по мінусу Може і не треба його...
підключи все за схемою крім нього і подивися що з цього вийде, думаю в результаті буде зрозуміло для чого цей контакт
Ок.
Підключив без датчика тиску…-все працює.
А навіщо знати заведений двигун чи ні?
Головна ідея-автоматична робота! Денні ходові вогні… під час руху…) якщо горітимуть на заглушеному движку акумулятору ппц
Посилання)
Не реклама!m.olx.ua/obyavlenie/blok-…30-polnakala-idATUAM.htmlПросто вирішив спробувати навмання.
