після невдалої спроби зробити СКАНДИНАВСЬКЕ СВІТЛО, (не виявилосямісця для встановлення реле), реле були обмінені в магазині на двазвичайних автомобільних реле із запобіжником, а також колодками зроз'ємами до них. Була давня мрія підключити сигнал замість дзвонусигналізації.Вчора видався вільний день вирішив творчістюзайнятися.Багато переглянув схем, перечитав форумів, ось і надрайві тема, але почитавши так багато і не зрозумів, так Ось узявшиза зразок схемку, трошки переробивши і підключив до штатногосигналу.Результат роботи просто бомба, сигналить дуже голосно ічітко, реле поставив біля розширювального бачка, також раніше СДІ (світло-діодний індикатор) стояв зліва на стійці, замістьчервоного рідного поставив білий, тому що іноді машину ставлю толіворуч то праворуч від вікна то СДІ іноді не видно, вирішивпоставити дублюючий на ліву стійку, вийшло як на мене непогано.Усяробота зайняла години 3,

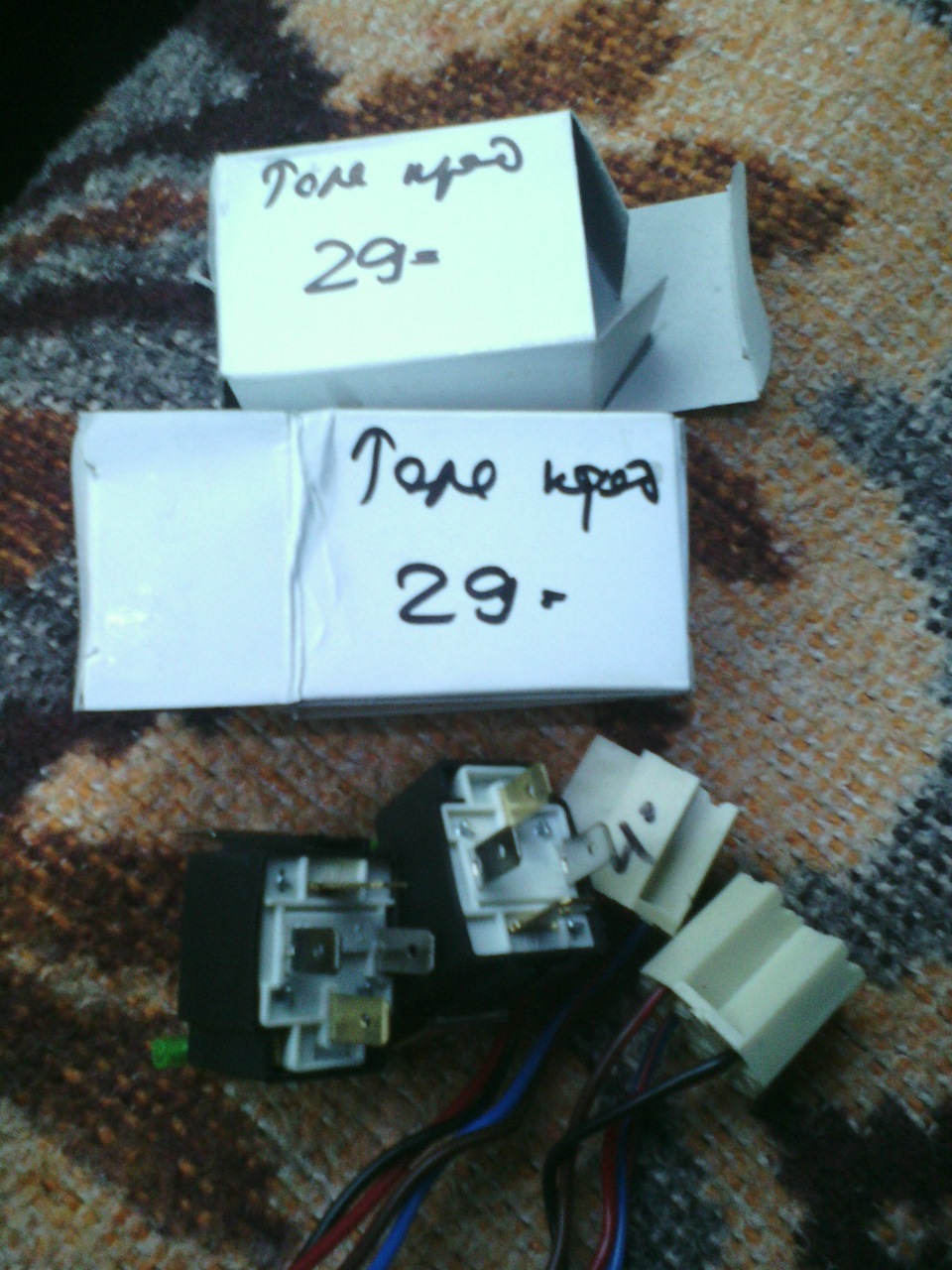

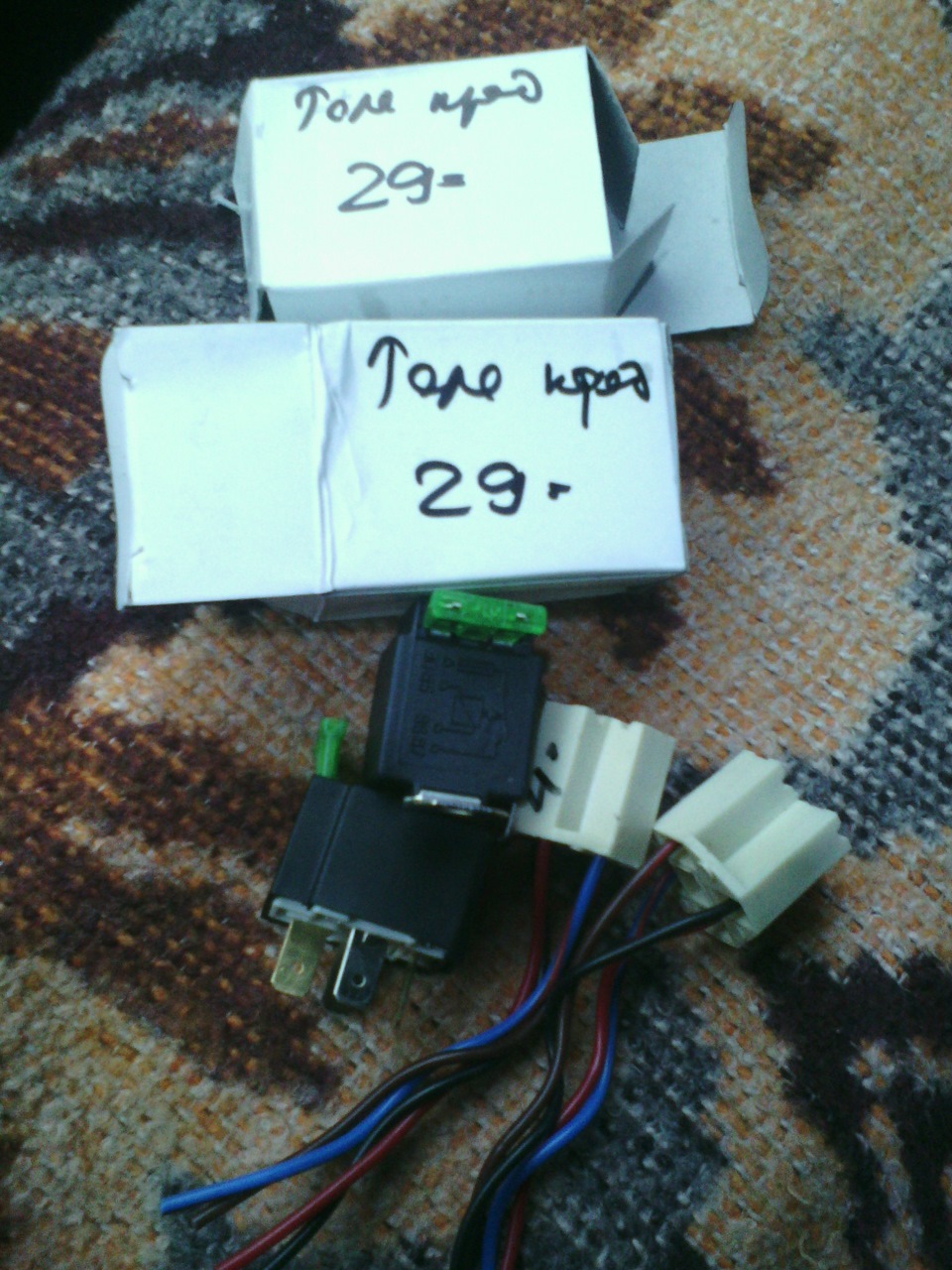

Ось таке звичайне 4-х контактне реле

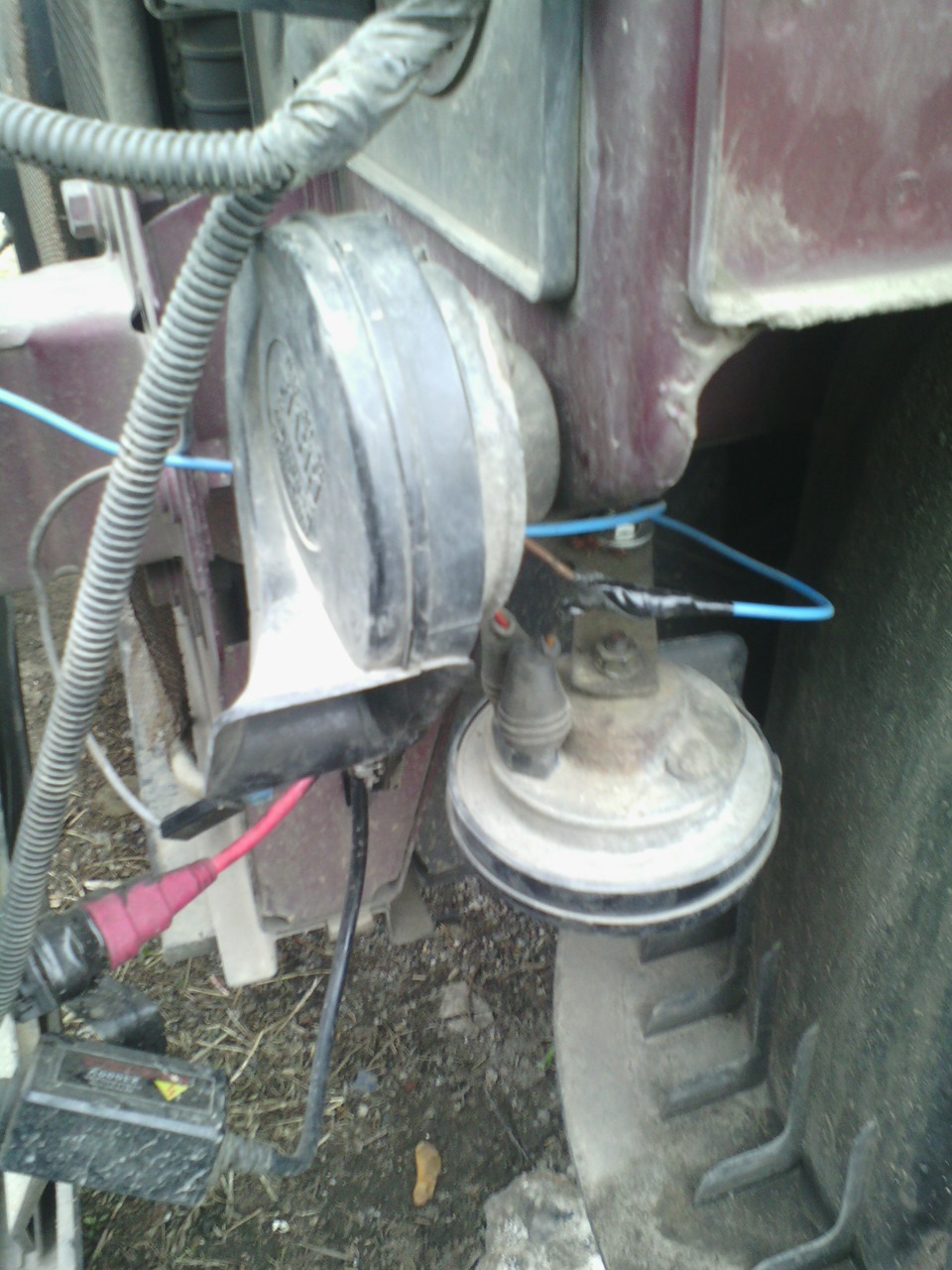

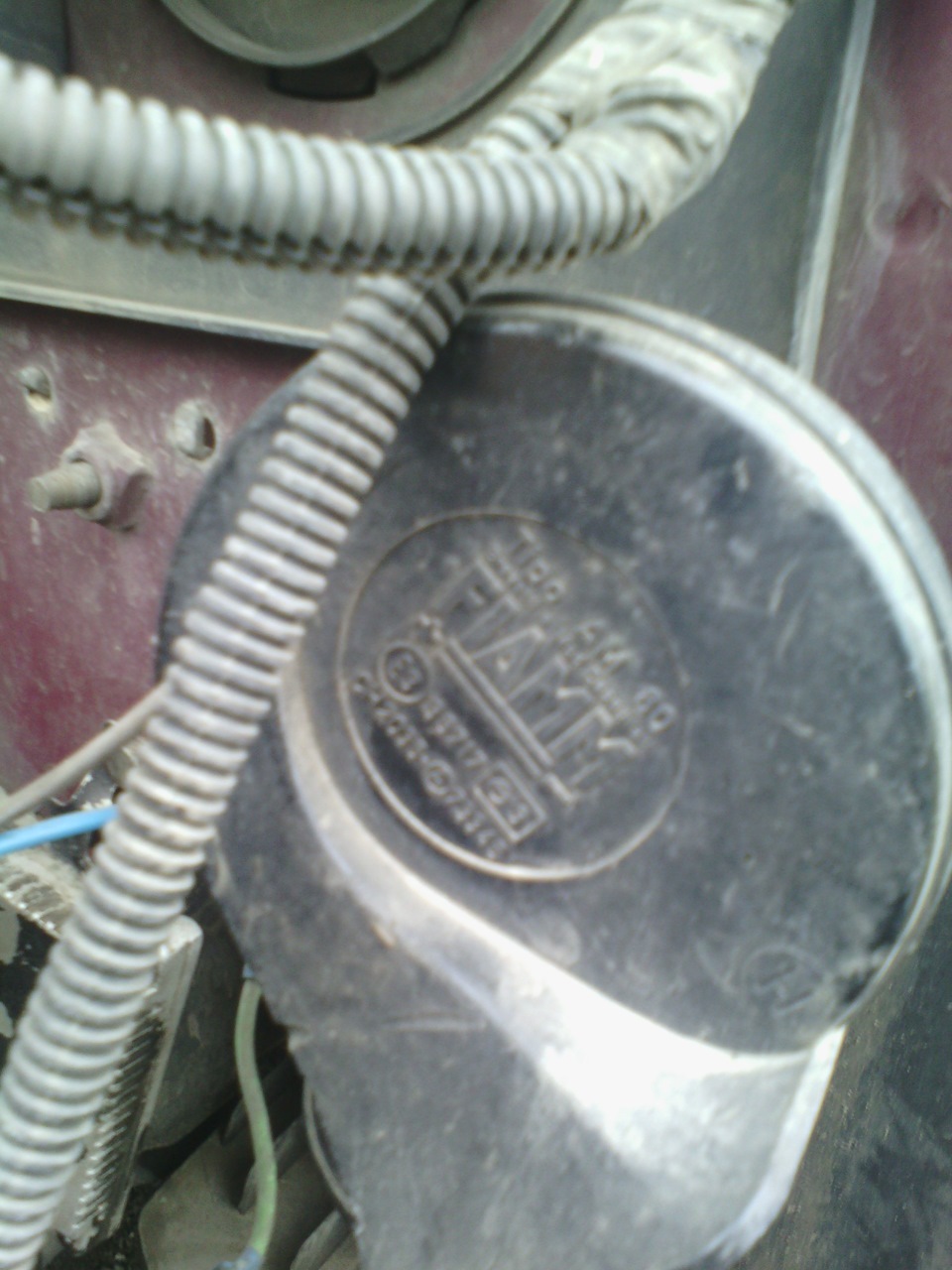

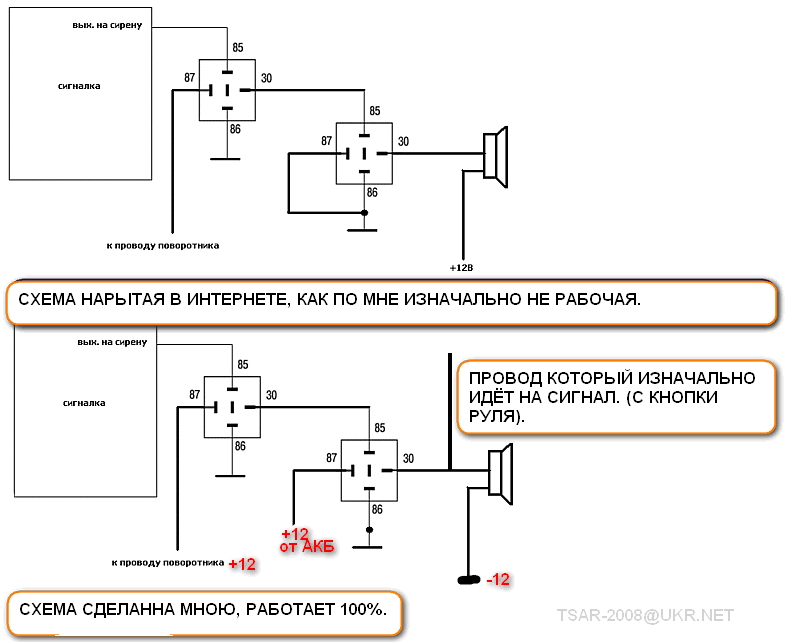

релі 29 гривень, колодка 4 гривні. Ось така схемка, конкретно підмою машину. Стоять ось такі черепашки. Красивий мелодійнийзвук.
ось так встановив реле, (проводи поки що не окультурені.)
ось відео роботи
Коментарі20
Хіба плюсовий провід йде на кермо? На скільки знаю то йде мінусовий, плюс на сигнал надходить з акб або запобіжника
Чи можна підключити зі штатної сирени на клаксон через реле поворотів 642.3777
Народ допоможіть, релюшки клацають, але звуку немає, авто 2110. Як перемогти?
Ось сама робоча схема! Це точно перевірено, а попередня схема від поворотника гуде
І при спрацьовуванні тривоги клаксон гуде постійно?
Як зробити щоб від повороту не спрацьовував клаксон?! Як поворот вмикаєш так і репетує
Перша схема за яку ти сказав що не працює, так ось все чудово працює, перевірено!
А у мене при постановці на охорону мовчить, при знятті один раз сигналить замість двох. Так репетує звичайно нормально, але ось чому некоректно працює. Я підключив за першою схемою, яка на думку автора не робоча, так як у мене від керма приходить -, ...
Як вирішив проблему? У мене теж саме.
Вже не пам'ятаю точно, це на іншій машині було. Підключив через 2 реле. Висновок брав з поворотника. Схему зараз не згадаю.
Аналогічна біда вийшла. Але, якщо прибрати (+) з повороту на постійний (+) то все працюватиме)
Зібрав за схемою, політ нормальний) Автору спасибі! Загалом збирати треба як намальовано, через 2 реле. Сигна томагавк на піорі
Від штатної сирени у мене два дроти + і мінус
Ось так мені треба підключити?
Добрий вечір. А якщо я хочу підключити окремий звуковий сигнал до штатної проводки сигналізації! Це можливо? І як це зробити через одне реле?
Доброго часу доби. Скажи будь ласка, а в тебе на звук від сигналізації та живлення на звуковий сигнал за схемою стоять окремі реле? Хочу просто підключити свої звукові сигнали через реле, до того ж хочу підключити до них ще й сигналізацію. Заздалегід...
А при поворотниках не сигналить?
ні.
Дякую, …
Вогонь! Дуже давно хочу собі. зараз поїду зароблю!
