Рішення, до якого йшов майже рік!
Кнопки протитуманних фар. Для сертифікації зробив тимчасово так:

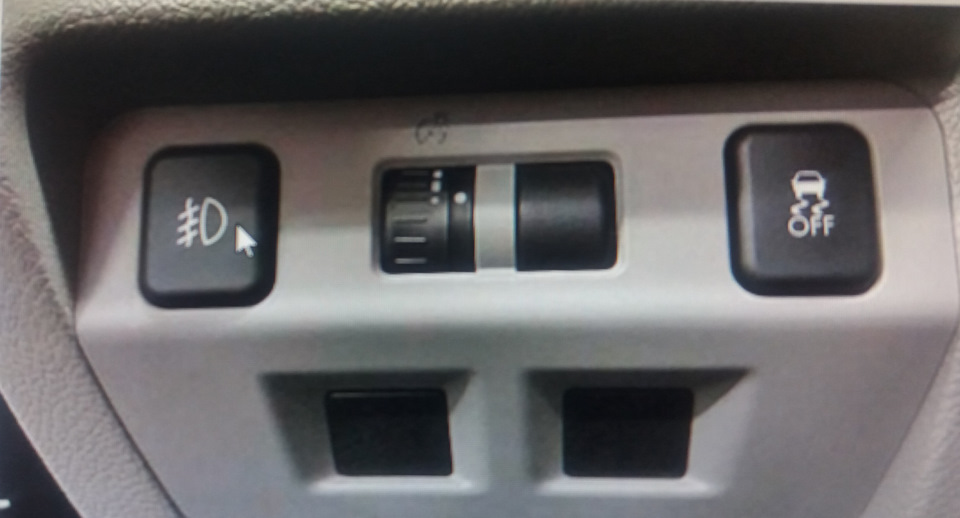

Шукав оригінальну

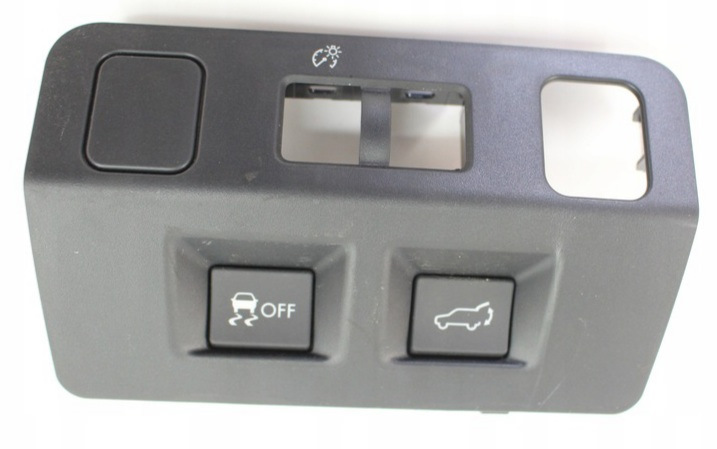

Але її ціна "трохи" зависока. Та й не вирішувала проблему задніх туманних ліхтарів. Треба 2 кнопки! Надихнула мене ідея Олексія ultra-lammer Взяти нижню низку кнопок від форестера в Польщі та нанести необхідний візерунок!

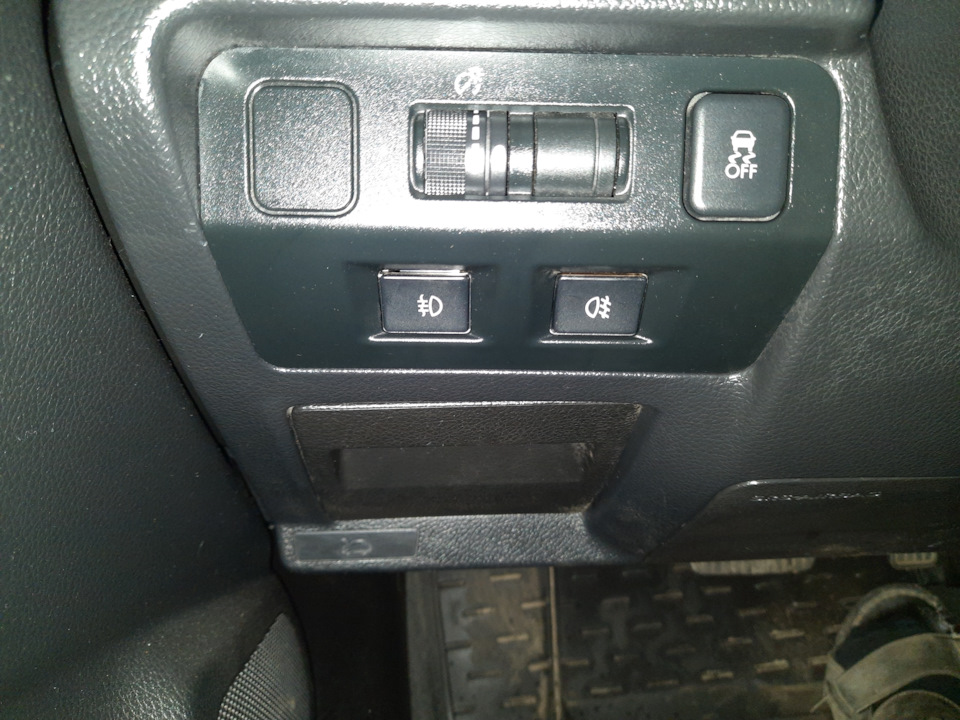

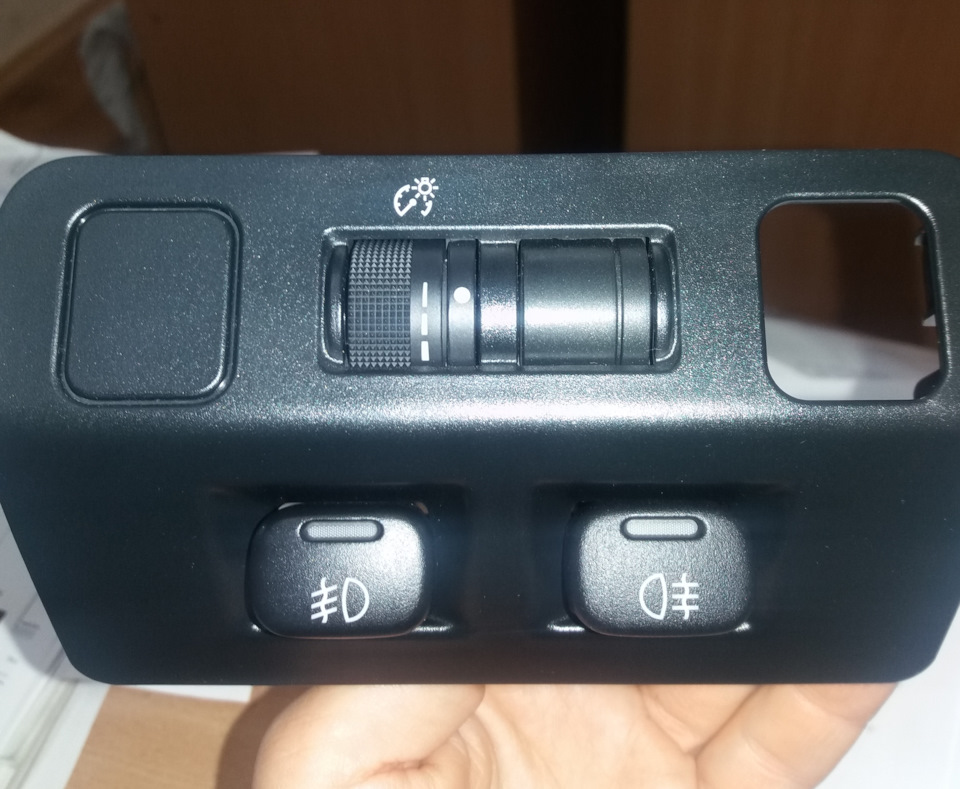

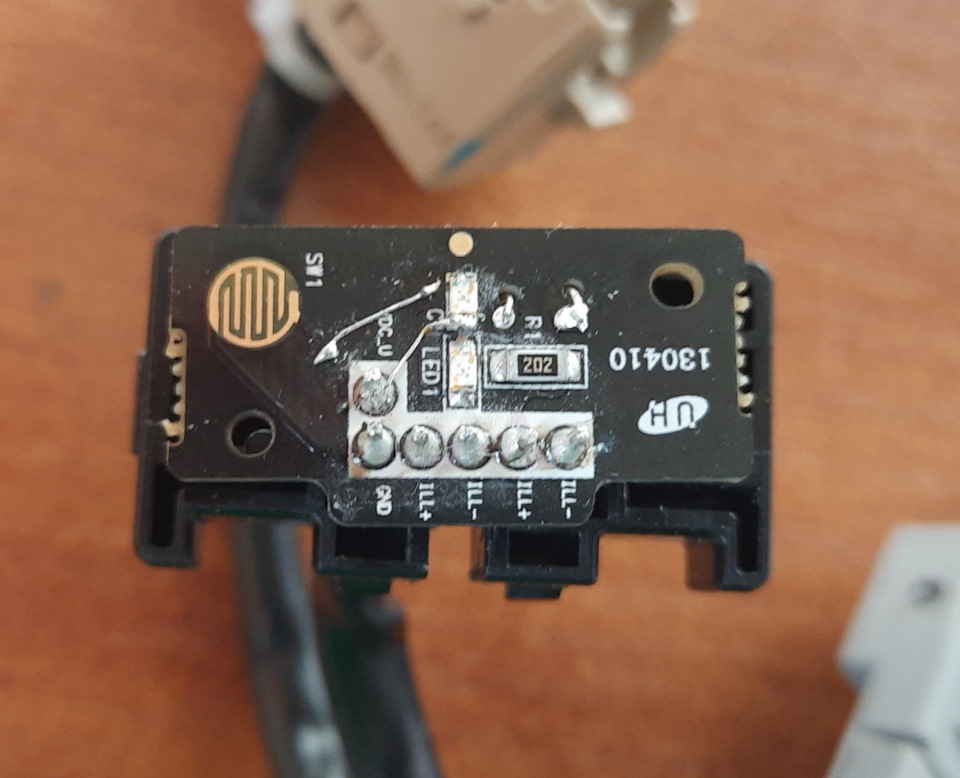

Як купити в Польщі без посередників підказав Олексій (дякую ще раз! ) Купив, але не тільки кнопки! Знайшов високочастотники динаміки в торпеду.Все дійшло в терміни, акуратно упаковано! в одну Київську фірму, відому на МегаДрайвер ... Вказувати і рекламувати не буду! Зробили якісно, але візерунок перевернули. Переробляти відмовилися, а я не став наполягати ... Зійде, не верх-низ поплутали. Хоча осад:не по ГОСТу! alinawrxsti, вона їх перемогла, їй все зробили супер! Тепер маємо вигляд:Тепер про приховані роботи! Увімкнення задніх вогнів залишилося працювати з ВАЗівським реле зад.Тум.Фон. Але! На приладку немає контрольної лампи. Вирішувати довелося кольором:з кнопки випаяний червоний світлодід, на його місце біло-жовтий, а вище на місце С1 запаяний ультра-червоний (спасибі системному адміністратору з паяльною станцією на роботі). Доріжки трохи порізані та скомутовані як треба! Підсумок:освітлення блідо-жовте, а при включенні ліхтарів стає червоним! Яскравість підкоригування резистором (смд небуло, зробив так…) Підсвічування кнопок Ліхтарі світять 2 складність:у цих кнопках немає фіксації включеного положення! А передні туманки вмикаються кнопкою з фіксацією. Рішення знайшов Googlе:ice-people.ru/raznoe-2/sx…nopkoj-svoimi-rukami.html. Схему я запозичив, а плату зробив свою. І все влізло… Пам'ять стану обмежена габаритами. Тобто. Перемикання габарити/ближній/далекий - схема тримає, але при відключенні габаритних вогнів - відключає.
Провід постарався виконати "під завод" (дякую Олексію, за допомогу з оригінальним штекером до цих кнопок)
/
Задоволений виконаною роботою, тепер готовий замовляти передні протитуманні фари!
