Всім привіт! Штудуючи борт журнали, теж зайнявся зробитипідсвічування кнопок есп.
За основу брав журналhttps://megadriver.org/p372484-pidsvicuvannia-knopok-elektrosklopidiomnikiv-how-toт.К в ньому повністю розписано як дістатися до органів управлінняесп. 3. Клеючий пістолет - будь-який, зійде найдешевший дляфіксації діодів.
4. По більше терпіння і словниковий запас матів.
SMD резистори не брав тому що у продажу у нас в місто їх немає, апереплачувати за доставку не комільфо.
Відразу обмовлюся, Що мудрувати з проводкою не став як і тягнутиїї. Насамперед я вирішив зробити підсвічування есп задніх дверей іпереднього пасажирського тому плати для паяння ідентичні і "+" з"-" для діодів вказані .

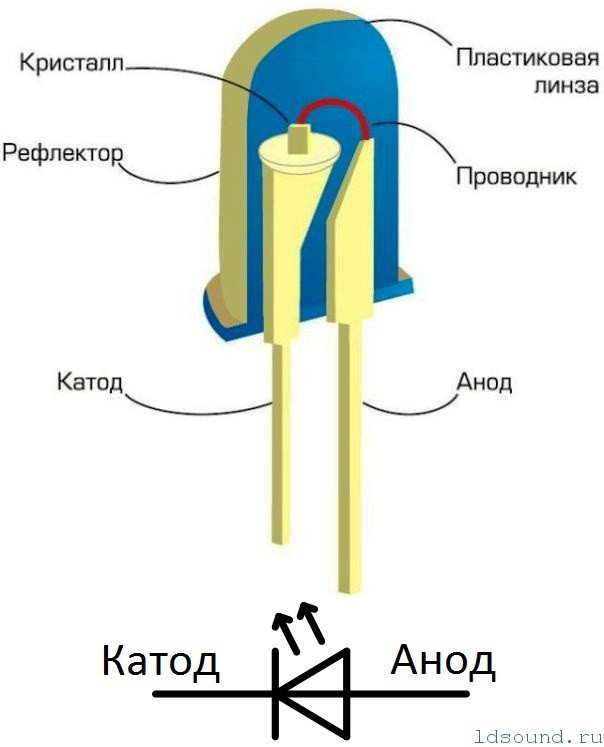

Для тих кіт не знає як визначити "+" і "-" у світлодіодах то можнаїх продзвонити мультиметром за допомогою крокодильчиків або
<Для резисторів пофіг.
І так сам процес паяння:
Не забуваємо, що при установці діода на посадкове місце плати мистикаємося з проблемою, що ніжка катода коротше і не дістає допосадкового місця. Виправляється ця проблема подовженням самоїніжки.

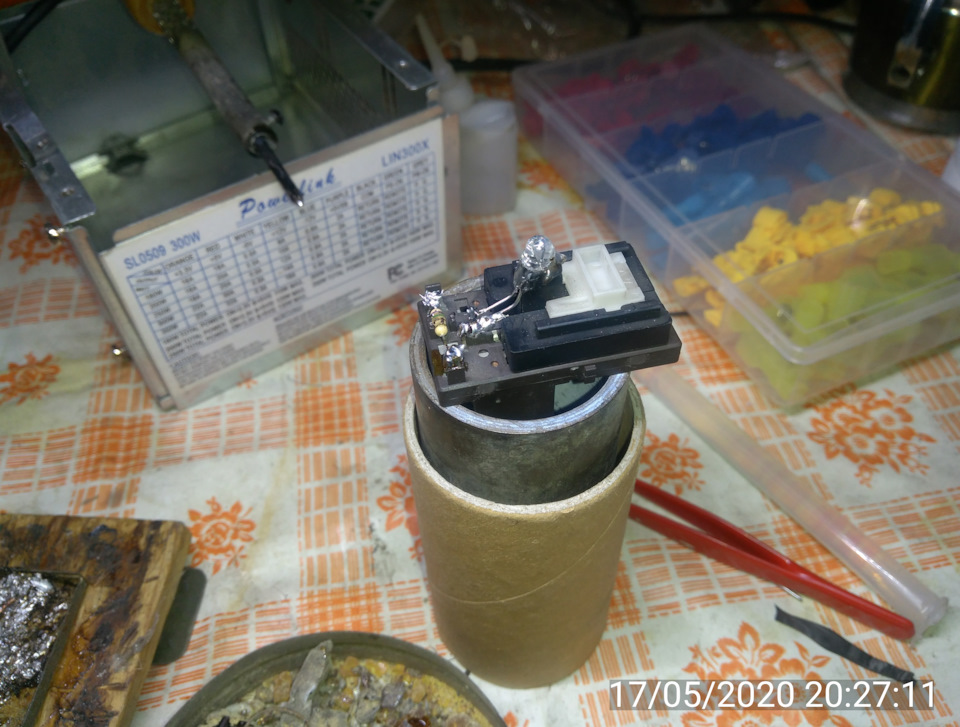

Тут уже видно, що різик з діодом посаджені на клей і припаяні. Даліберемо дроти. У моєму випадку була кручена пара на 1 кв довжиною 2метри. Її я і роздербанив.
З квітів синій був узятий за основу "-", а зелено жовтий "+"

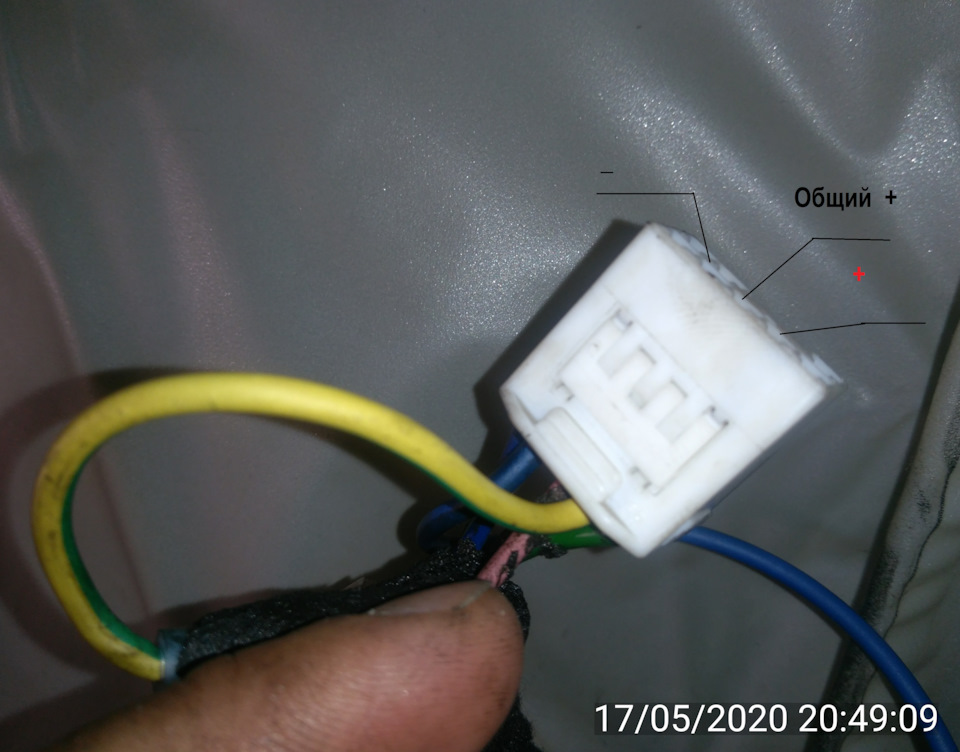

Все добре, припаяли, кабелю є, залишилося знайти "+" і "-" насамому штекері.
Продзвонивши визначив загальний "+". Напевно потім психану іперероблю по нормальному, але зараз не хотілося сильноморочитися.

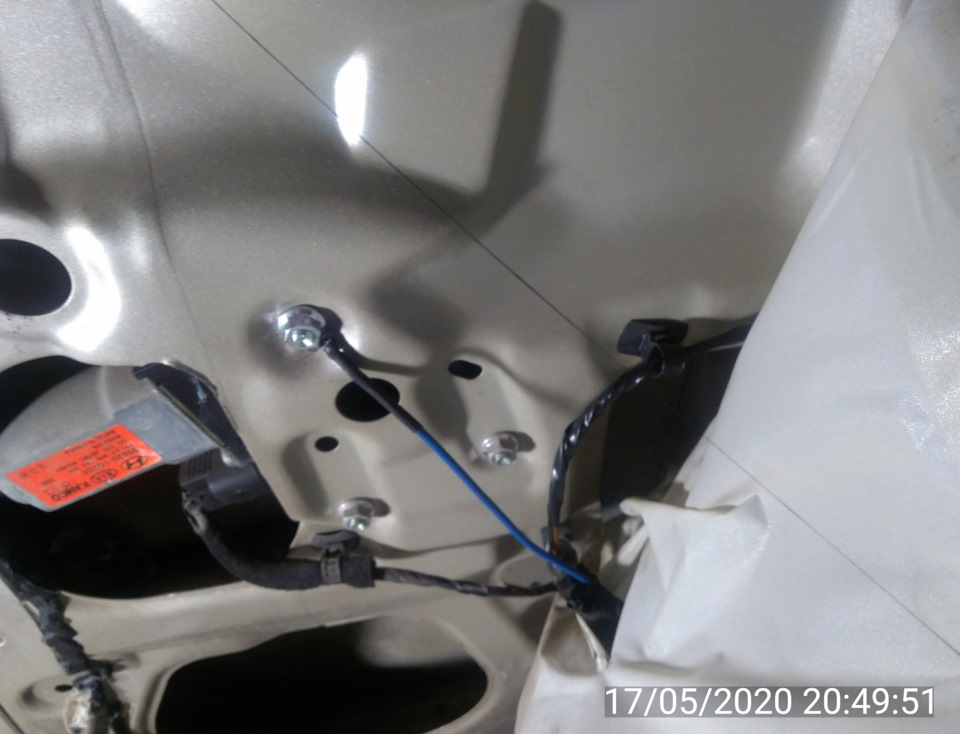

От так вивів
Збираємо та перевіряємо

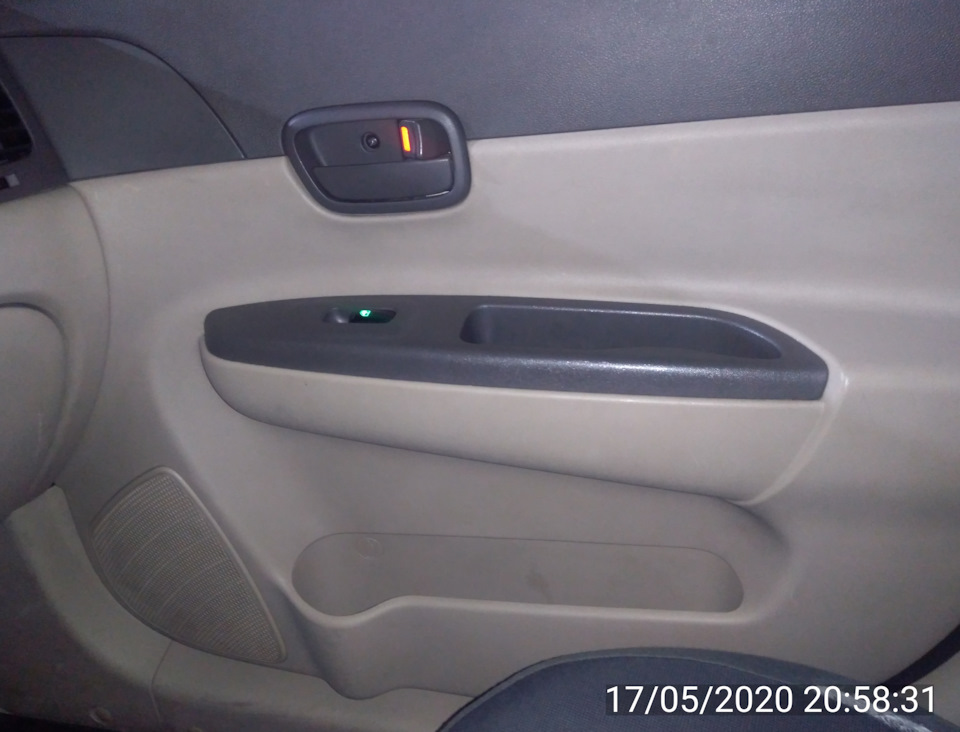

За підсумком підсвічування включається відразу після запалення
Далі приступає до підсвічування кнопок ЕСП з водійського боку.
Обговорю відразу, мені дуже сподобалося в цьому б/ж як все працюєhttps://megadriver.org/logbooks але нам те не світить.
Значить будемо робити по-своєму.
Дістаємо плату есп і впаюємо резистори в штатні місця попередньовипередивши зайве.
Нагадую для резисторів ролі не грає з як він розгорнутий.
Потім припаюємо діоди на штатні місця, що попередньо приклеїв їхклеєм для лушів фіксації.
Тут уже все помічено де анод а де катод > Збираємо і перевіряємо.
За підсумком виявилося, що стоковий діоди меркне на тлі нових.
Тут видно
Довелося перепояти на новий >
Контрольна перевірка
Горить все яскраво.
Продовження слід
>
