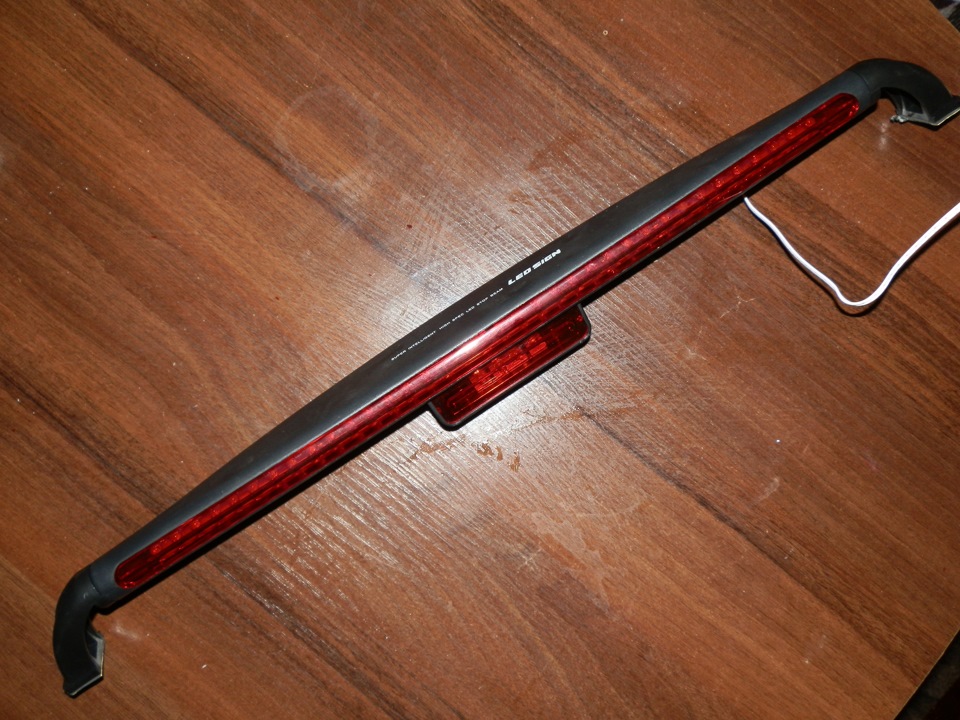

На авторинку вибрав ось такий стоп-сигнал

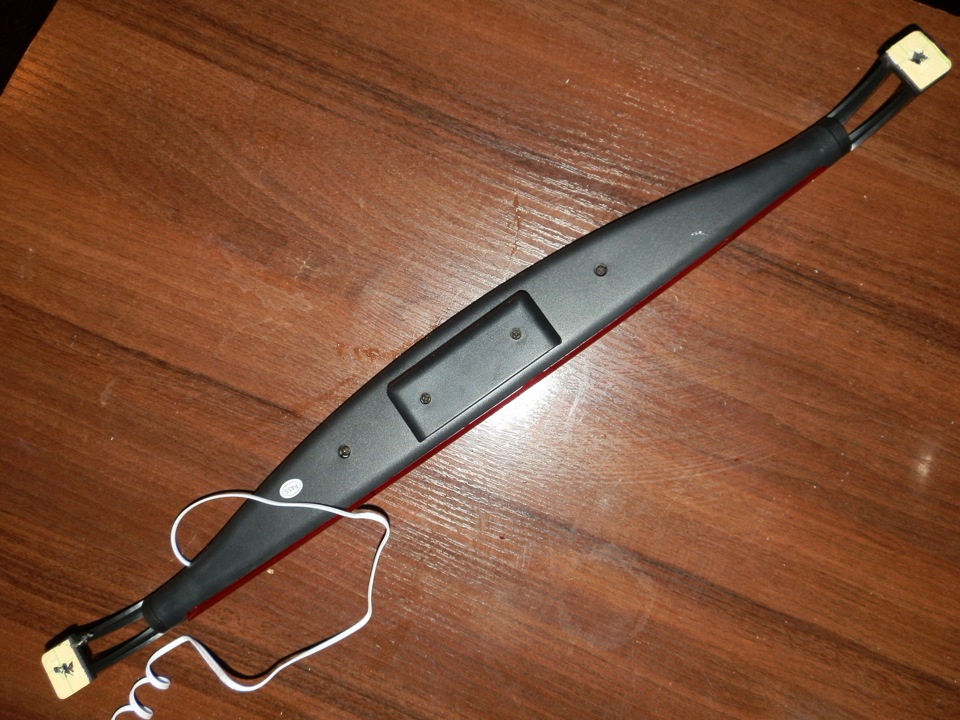

Стоп-сигнал
Стоп-сигнал
Довга частина розділена на три рівних сегмента і в комбінації змаленьким плафончиком на простій схемі RC-ланцюг+транзисторреалізовано миготіння, на відео в кінці видно режим роботи, але цевже перепідключені сегменти трохи інакше.
Так само на відео можна побачити свічення даного ліхтаря на століта в автомобілі.При покупці просив перевірити стоп-сигнал і вінздався яскравим, але коли встановив під скло - побачив, щотонування прикрашає яскравість, до того ж, на звичайнихсвітлодіодах у дешевих ліхтарів яскравість не дуже, та й сильнозалежить від кута огляду. Таким чином, в моєму випадку досить видновдень додатковий-стоп сигнал був би тільки тому водієві, очі якогопрямо на осі свічення світлодіода. Але завдання — попереджати прогальмування і високі авто, і ті, що рухаються суміжною смугою.
Тому вирішив переробити і доопрацювати додатковий стоп-сигнал.

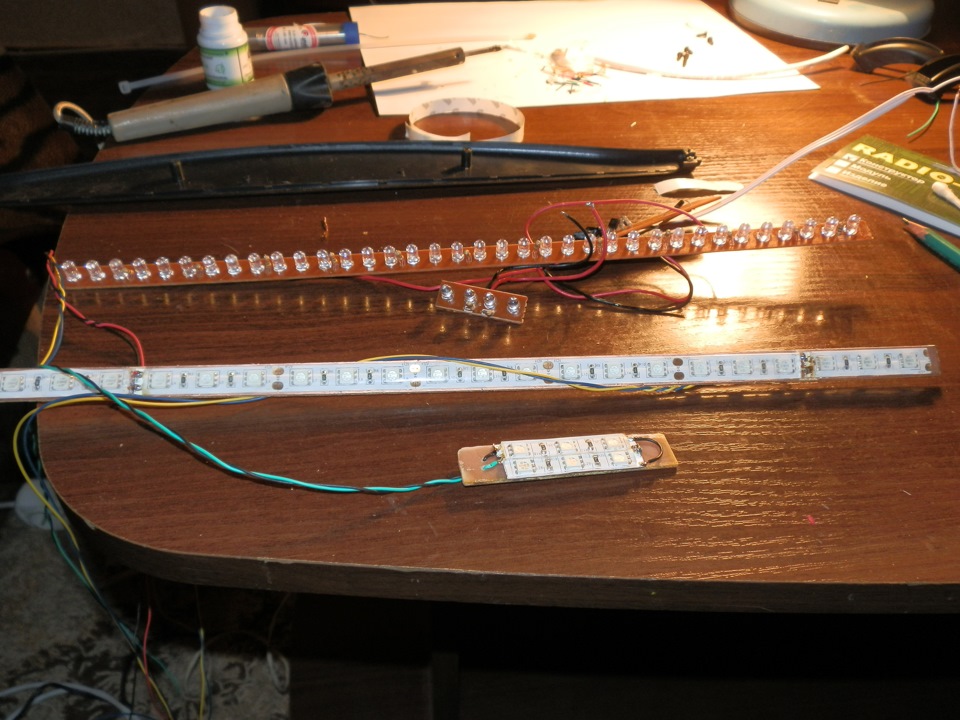

> Для реалізації застосував світлодіодну стрічку, як показуєпрактика використання LED-стрічок, надійність висока, кути свіченнякристалів досить широкі, та й яскравість цікавіше. Просто.Усередині є 2 склоолітові пластини, на яких розміщуютьсясвітлодіоди. Їх вирішив залишити, раптом знадобляться ще й вирізавза їхніми розмірами аналогічні пластини, на які наклеївсвітлодіодну стрічку. Червону світлодіодну стрічку, а ось маленькийсегмент вирішив зробити синім. Основну стрічку розділив на 3частини:крайні по 3 кристали кожна і центральна широка.
Разом із синім плафоном вийшло 4 сегменти. Початкова задумка булатака:при натисканні один широкий червоний сегмент просто спалахує, маленькі сегменти запрацювали в режимі стобоскопа і перейшли врежим світіння. Для реалізації цього завдання крайні червонісегменти були запаралелені з синім центральним плафоном іпідключені до схеми стробоскопічного стоп-сигналу

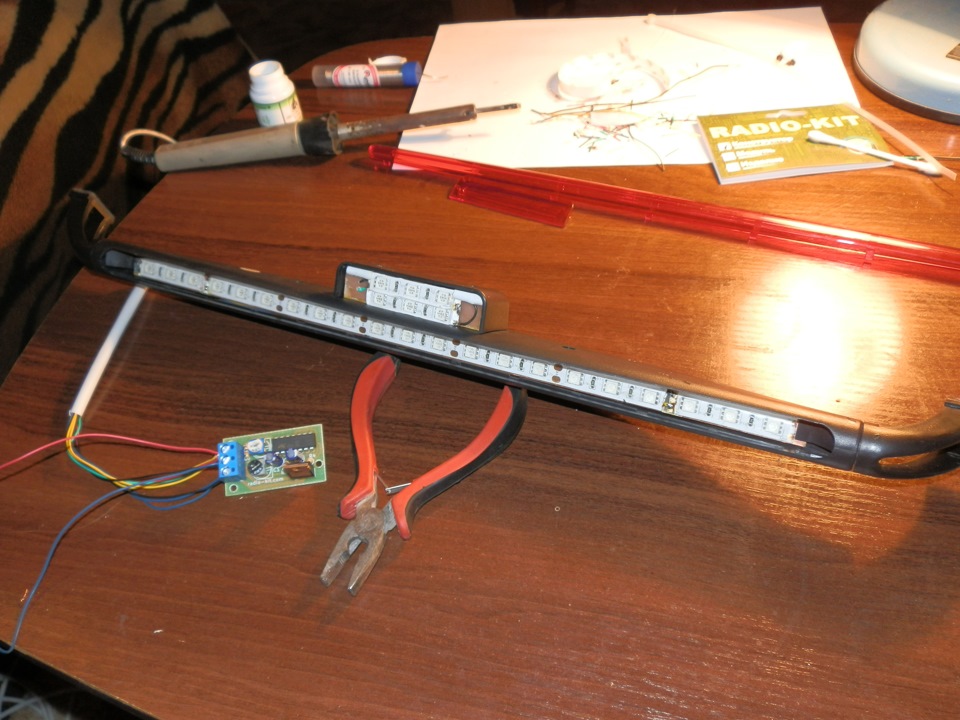

На фото видно стоп-сигнал у зборі з новими пластинами та стрічкою, а так само хустку схеми стробоскопічного ефекту.
Стоп-сигнал у зборі зі схемою стробоскопа
Червоні прозорі пластини вирішив не ставити, щоб не втрачатияскравість., тобто. Радіодеталі насипом + монтажна плата + схема, зібрати займає 5-10 хвилин. Називається - "стробоскопічнийстоп-сигнал", за цією назвою в інтернеті легко можна знайти ікупити. І так, схема забезпечує наступний режим роботи:принатисканні на гальмо ( подача живлення на схему) підключенасвітлодіодна стрічка (або інший світловий прилад) спочатку блимає (світлові імпульси), а потім переходить у режим свічення. Прицьому, у схемі передбачені змінні резистори, якими "на свій смак іколір" виставляється тривалість подачі серії світлових імпульсів домоменту переходу в режим свічення, а також частота світловихімпульсів.
Простими словами можна налаштувати від сонно миготливого ліхтаря, до швидкого стробоскопа. Встановивши в машину додатковийстоп-сигнал із стробоскопічним ефектом, виставив тривалістьмерехтіння 2 сек. Прикинув, що при натисканні на педаль гальма цейоптимальний час щоб не напружувати позаду водіїв, що їдутьмигалкою. Підключив стоп-сигнал до лівого основного стоп-сигналу, провід легко простягається за обшивкою. Тільки ось отримав одинбонус :) коли натиснута педаль гальма і включений лівий поворотникабо аварійка весь додатковий стоп-сигнал блимає в такт поворотам, при цьому встигаючи стробоскопі завдяки своїй схемі, коротше кажучиприкольний ефект і схоже зі спец.Сигналом. Думав перепідключитиправильно, але вирішив, що найнебезпечніше виконання поворотів цесаме лівого (стоїш на смузі пропускаєш зустрічку) і таке додатковемиготіння ще більше приваблює і відлякує водіїв. Відео цього ефектудодам пізніше
Загалом процес і підсумковий варіант на відео.
"і так, схема забезпечує наступний режим роботи:при натисканні нагальмо (подача живлення на схему) підключена світлодіодна стрічка (або інший світловий прилад) спочатку блимає (світлові імпульси), а потім переходить у режим свічення. При цьому, у схемі передбаченізмінні резистори, якими "на свій смак і колір" виставляєтьсятривалість подачі серії світлових імпульсів до моменту переходу врежим свічення, а також частота світлових імпульсів.
Простими словами можна налаштувати від сонно миготливого ліхтаря, до швидкого стробоскопа. Встановивши в машину додатковийстоп-сигнал із стробоскопічним ефектом, виставив тривалістьмерехтіння 2 сек. Прикинув, що при натисканні на педаль гальма цейоптимальний час щоб не напружувати позаду водіїв, що їдутьмигалкою. Підключив стоп-сигнал до лівого основного стоп-сигналу, провід легко простягається за обшивкою. Тільки ось отримав одинбонус :) коли натиснута педаль гальма і включений лівий поворотникабо аварійка весь додатковий стоп-сигнал блимає в такт поворотам, при цьому встигаючи стробоскопі завдяки своїй схемі, коротше кажучиприкольний ефект і схоже зі спец.Сигналом. Думав перепідключитиправильно, але вирішив, що найнебезпечніше виконання поворотів цесаме лівого (стоїш на смузі пропускаєш зустрічку) і таке додатковемиготіння ще більше приваблює і відлякує водіїв. Відео цього ефектудодам пізніше
Загалом процес і підсумковий варіант на відео.
"і так, схема забезпечує наступний режим роботи:при натисканні нагальмо (подача живлення на схему) підключена світлодіодна стрічка (або інший світловий прилад) спочатку блимає (світлові імпульси), а потім переходить у режим свічення. При цьому, у схемі передбаченізмінні резистори, якими "на свій смак і колір" виставляєтьсятривалість подачі серії світлових імпульсів до моменту переходу врежим свічення, а також частота світлових імпульсів.
Простими словами можна налаштувати від сонно миготливого ліхтаря, до швидкого стробоскопа. Встановивши в машину додатковийстоп-сигнал із стробоскопічним ефектом, виставив тривалістьмерехтіння 2 сек. Прикинув, що при натисканні на педаль гальма цейоптимальний час щоб не напружувати позаду водіїв, що їдутьмигалкою. Підключив стоп-сигнал до лівого основного стоп-сигналу, провід легко простягається за обшивкою. Тільки ось отримав одинбонус :) коли натиснута педаль гальма і включений лівий поворотникабо аварійка весь додатковий стоп-сигнал блимає в такт поворотам, при цьому встигаючи стробоскопі завдяки своїй схемі, коротше кажучиприкольний ефект і схоже зі спец.Сигналом. Думав перепідключитиправильно, але вирішив, що найнебезпечніше виконання поворотів цесаме лівого (стоїш на смузі пропускаєш зустрічку) і таке додатковемиготіння ще більше приваблює і відлякує водіїв. Відео цього ефектудодам пізніше
Загалом процес і підсумковий варіант на відео.
"але вирішив, що найнебезпечніше виконання поворотів це саме лівого (стоїш на смузі пропускаєш зустрічку) і таке додаткове миготіння щебільше приваблює і відлякує водіїв. Відео цього ефекту додампізніше
Загалом процес і підсумковий варіант на відео.
"але вирішив, що найнебезпечніше виконання поворотів це саме лівого (стоїш на смузі пропускаєш зустрічку) і таке додаткове миготіння щебільше приваблює і відлякує водіїв. Відео цього ефекту додампізніше
Загалом процес і підсумковий варіант на відео.
