Отже, завдання для дуже просунутих.
Маємо:комутатор Motorcraft esc 2
Не маємо:штекер підключення, тому всі проводочки з'єднуються зкомутатором по одному.
Суть проблеми: "осткочили" два проводки. Інші залишилися на своїхмісцях. Так як двигун нормально функціонував, то приймаємо, щопроводки, що залишилися, підключені правильно.
Питання:куди підключати ті проводки, які "відвалилися".
Фото прикладаю:фото видалено — проблема вирішена.
От фото вже готового вирішення проблеми:
рішення
Коментарі6
Підкажіть будь ласка куди від ебу підключається трубка, не можу знайти
Я такий комп молотком розбив ... Солекс рулить! Набридла ця еботня, то Х обороти 2300, то 3000, То ) ( ... і заведеш, то запалення завжди пізніше ... Комутатор від Волги і Карб від Дев'ятки допомогли вирішити проблему, їжджу так вже давно… -_-
Нова інформація - проводи синій з червоною смугою і коричневий з червоною смугою - у мене швидше за все колгосп від минулого господаря. Так що не прив'язуйтесь. Але ось по функціоналу - все працює. Зараз машинка бігає. А висновок такий - Треба десь д...

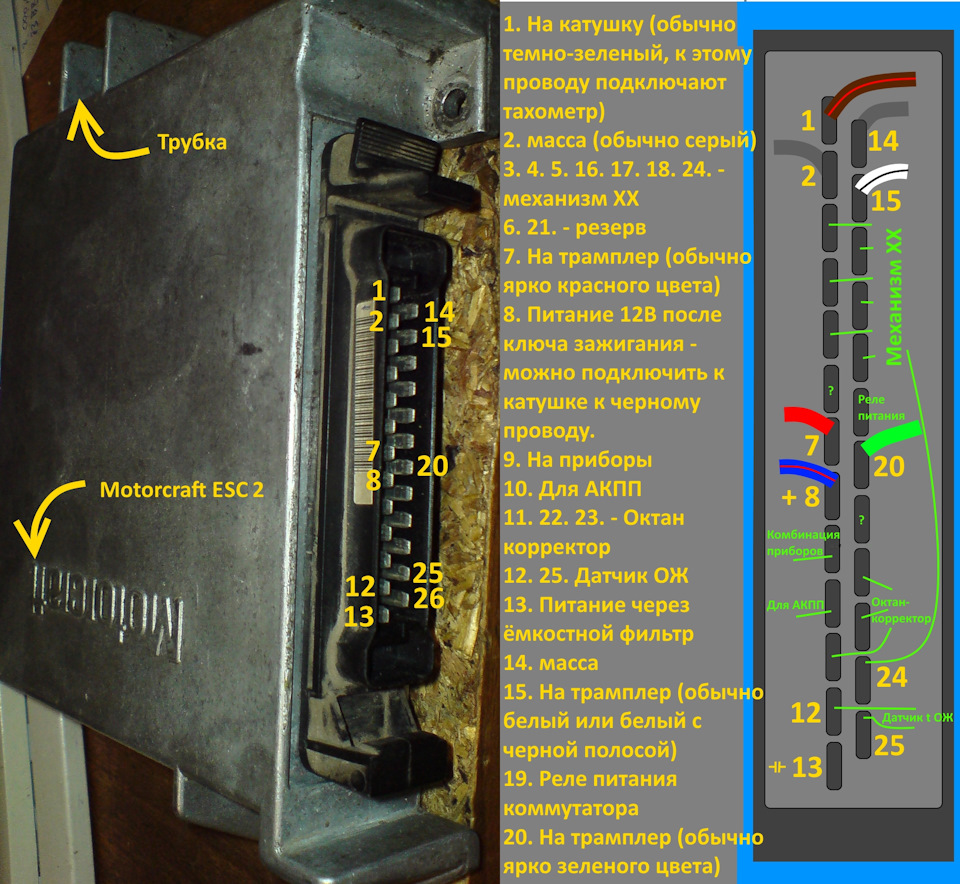

Розпинування штекера
Виходячи з отриманої картинки і з того, що бачу де факто - вийшло наступне
Розпинування вірна, я на своїй перевіряв)
