Тюнінг штатної магнітоли: заміна підсилювача

У нашій магнітолі (та й у всіх KIA цих років) стоїть простенькийдешевий підсилювач Toshiba TB2926AHQ, який видає досить говнянезвук, особливо на середніх і високих частотах. А по скільки язаймаюся ремонтом ноутбуків, то перепаяти підсилок для мене -дитячий лепет на галявині.В ідеалі знайти взагалі PAL007C, тому щоу нього вихідна потужність ще вище, але він більш рідкісний ізнайти його було набагато складніше. Такого підсилка на будь-якихторгових майданчиках або ринках можна забути, втюхають простоперемарковану мікросхему з TDA7560 (яка, до речі, теж непоганограє, але до Піонера не дотягує.) Справа в тому, що Pioneer НІКОЛИне продавали свої мікросхеми, єдина можливість купити оригінальнумікросхему підсилювача - це купити оригінальну магнітолу і випаятиз неї.Ішли такі мікросхеми в магнітолах з початку 2000х років, алепроблема в тому, що інформації в якій магнітолі яка дуже мало, доводиться за моделлю магнітоли дивитися форуми ремонтників ібачити, чи обговорювався ремонт такого підсилка із зазначенняммоделі.
Почав займатися пошуками, і знайшов магнітолу без панельки за 100грн

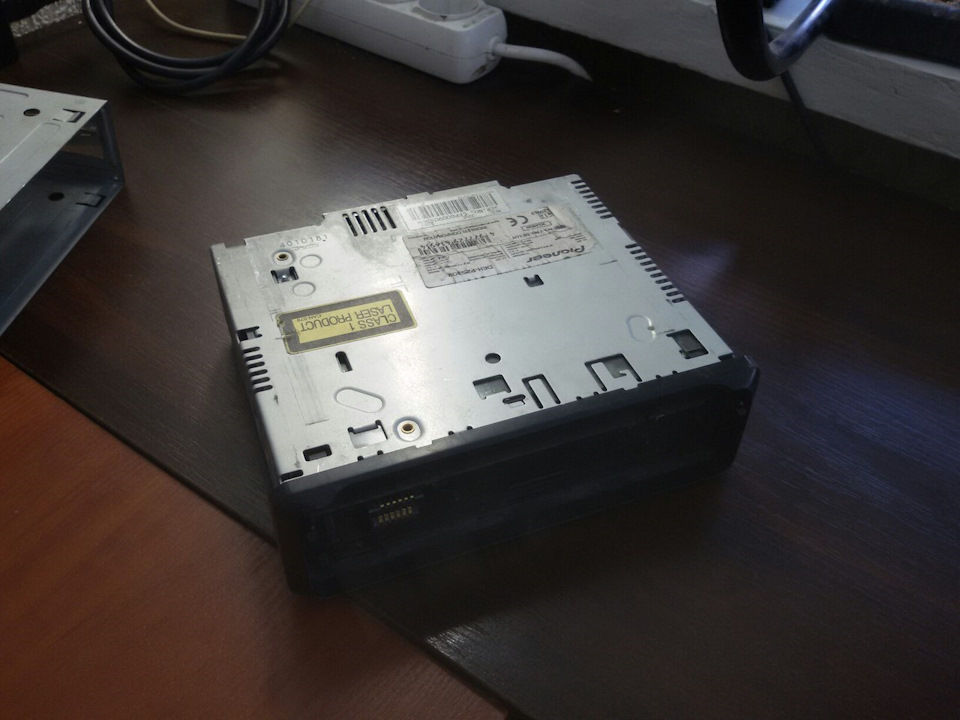

Ось він красень, Pioneer DEH-P2530R

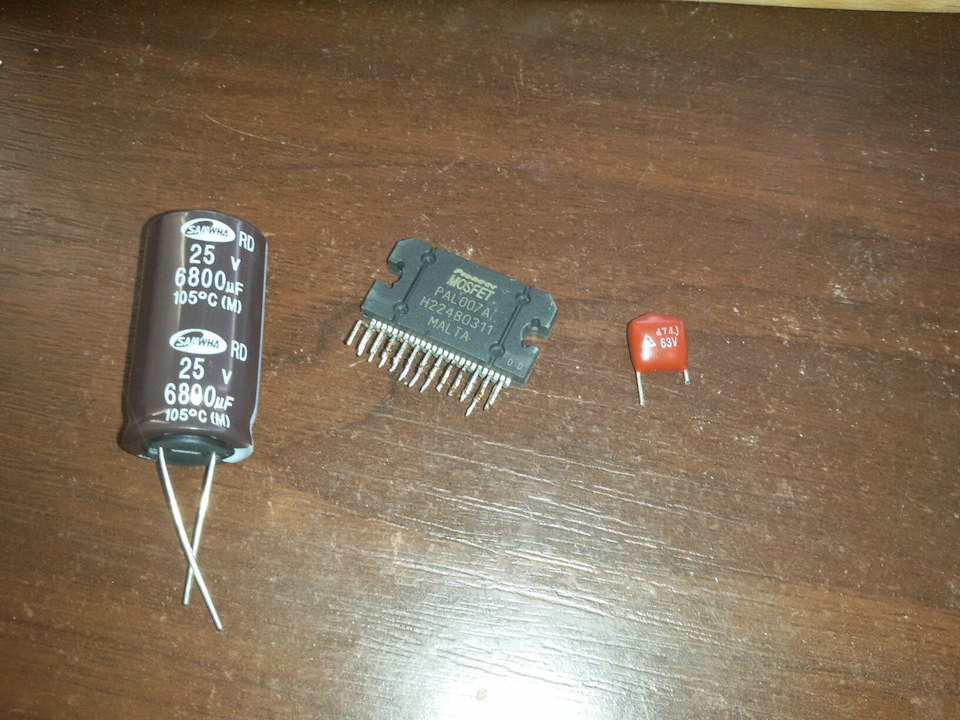

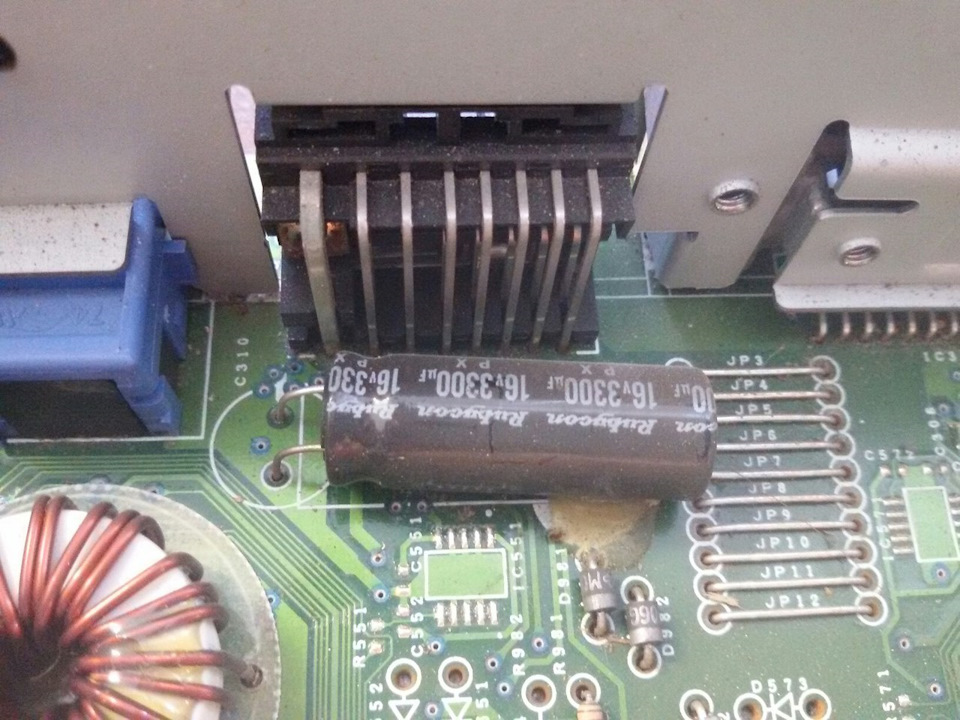

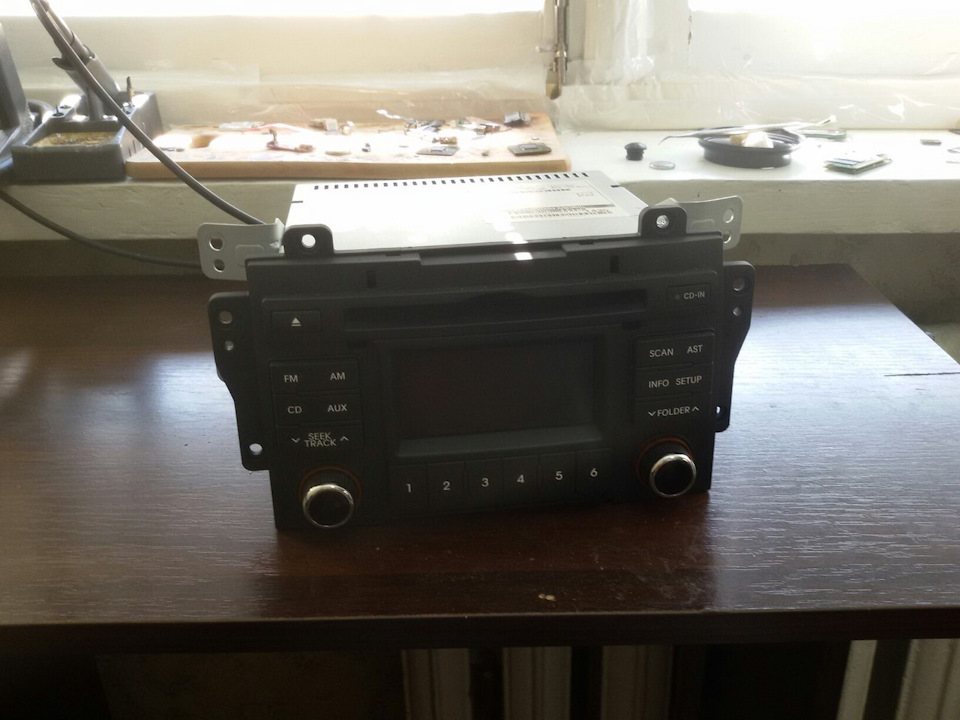

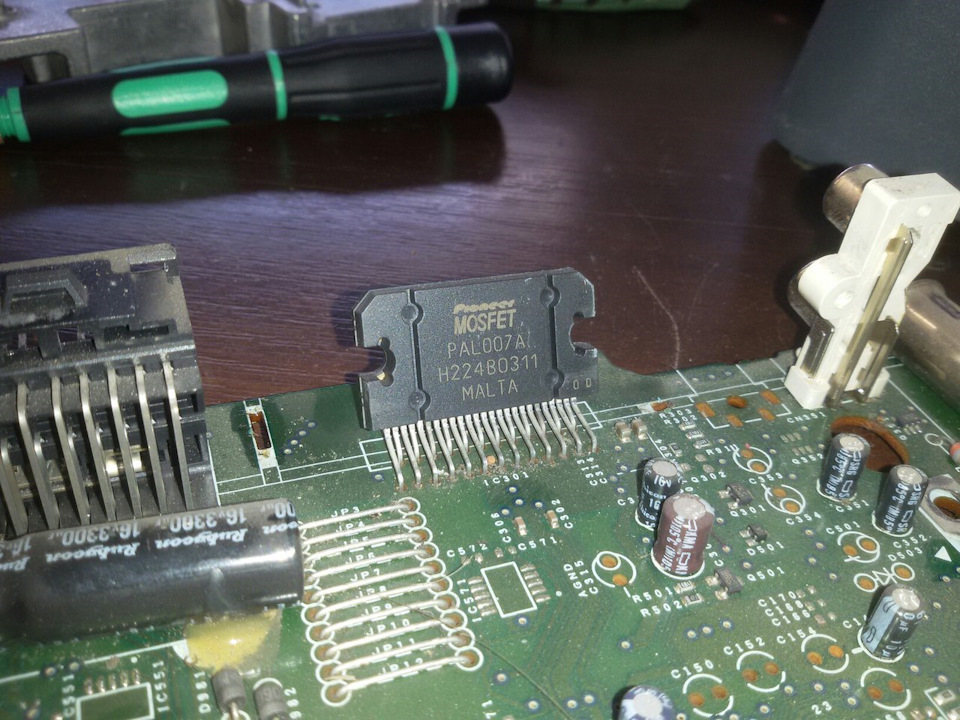

Розібрав магнітолу, кондерчик в її всього-то на 3300 мкф Розібравшивсе, знявши охолодження, дістався винуватця торжества — PioneerPAL007A готовий комплект для тюнінгу:більш ємний кондер на 6800мкф, підсилювач і плівковий конденсатор на 0.47 мкф, чисто можливихвисокочастотних перешкод. Обійшлися вони мені на ринку близько 40грн, тож загальний бюджет тюнінгу — 140 грн. Як зняти магнітолу явже писав, тому переходимо до її розбирання. Спочатку потрібнозняти передню панель
Викручуємо по 2 болти з кожного боку
Знімаємо верхню кришку, вона тримається на 4 болтах
Піддіємо скальпелем пластик у місці засувок і вилуговуємо
Зняли панельку, відключили шлейф, тепер знімаємо CD -Привід, таксамо відключаємо його шлейф
Ось тут є 2 болти, які я відразу не побачив, а привід зняти вони недадуть. Знімаємо панель охолодження невідомої мені мікросхемиЗнімаємо панель охолодження підсилювача гола плата в корпусі, прикручена на 6 болтів
От шукана нами мікросхема
Випаюємо металеву пластину-притиск за ним і бачимо маркуваннявинуватця — Toshiba TB2926AHQ
Випаюємо, я для цього використовую паяльник + сплав Вуда (природно)
Вичищаємо припій з отворів для впаювання підсилювача, так самозачищаємо ніжки мікросхеми підсилювача, я це роблю оплеткою
Вставляємо спочатку підсилок, потім вставляємо металевий упор, впаюємо упор, виставляємо підсилювач по отворам з цим упором, що бпотім нормально пройти і притиснути його до пластини охолодження, ітільки потім пропаюємо контакти підсилювача Природно замінив ріднийкондер на 6800 мкф, щоб виключити просідання. Мав би вистачити ікондера набагато менше, т.К. У Піонерівській магнітолі всього на3300 мкФ коштує, але мені не шкода було переплатити зайві 35 грн занього. Тим більше цей кондер стоїть не по живленню одного підсилка, а по живленню всієї магнітоли, цілком імовірно у нас в нійперебуває більше споживачів, ніж у старенькому Піонері. З-підкондера вивів плюсовий провід для встановлення плівкового кондера, а мінус на платі знайти не проблема. Зручніше було б припаяти йогозі зворотного боку плати, прямо до контактів більшого кондера, алевін сильно товстий і між платою і корпусом магнітоли не поміщався..К. Свіжовстановлений Піонер потужніший за рідну Тошибу і доріжкахарчування в шарах не витримує і прогорає, вже стикався з таким, тюнінгуючи магнітолу товаришу в Kia Soul. Збираємо все назад, незабуваючи змастити підсилок кріплячи до них пластини охолодження. Явикористовував говняненьку КПТ8, для цих мікросхем її параметрів зголовою вистачить. У сучасних ноутбуках цю пасту використовувати нерекомендую — термін служби вдвічі скоротиться.
Що сказати — стало грати набагато краще. Усилок реально потужнішийі тепер динаміки стали набагато менше пердеть на високій гучності, нормально заграли середні та високі частоти. Думаю, відгуків і такможна багато знайти на форумі Кіа Сід, де народ змінює посилок набільш простенький TDA7560, який можна знайти на будь-якомурадіоринку. А тут і зовсім Піонер.
