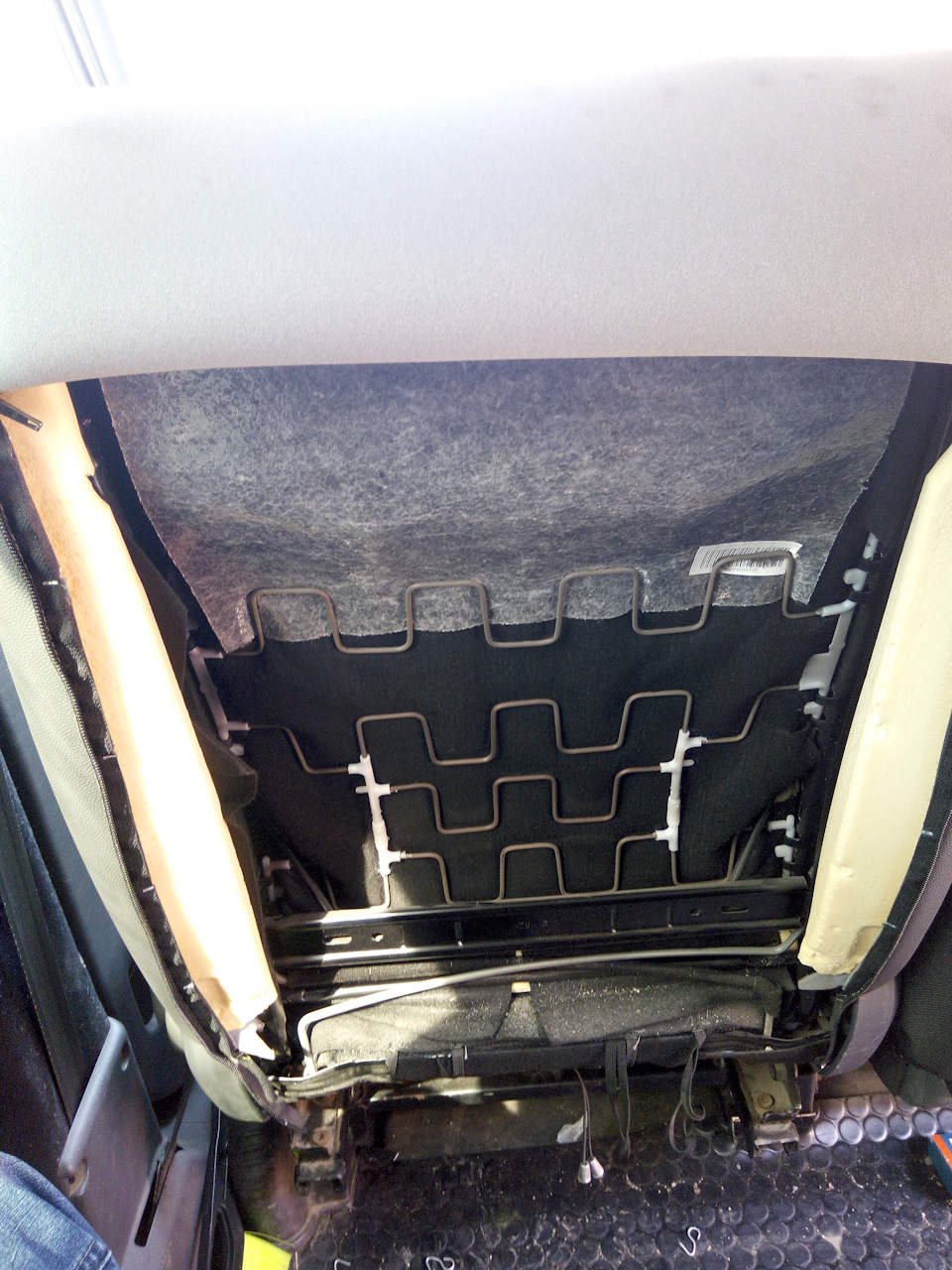

Виймаємо старий підголівник, вставляємо перехідні втулки, які йдуть у комплекті, прововуємо провід та вставляємо новий підголівник
От така кількість проводівІде в комплекті джгут проводів, так як монітор один а магнітола штатна, "тюльпани" не потрібні, потрібен червоний провід "+" із запобіжником на 10 А і чорні "-". Не підключається, це напевно антена для передачі звуку на магнітолу через радіо. Підключити вирішив так що він працював тільки коли включено запалювання, довго думав і згадав що підсвічування бардачка працює тільки при включеному запалюванні. Взяв силове реле та підключив за такою схемою

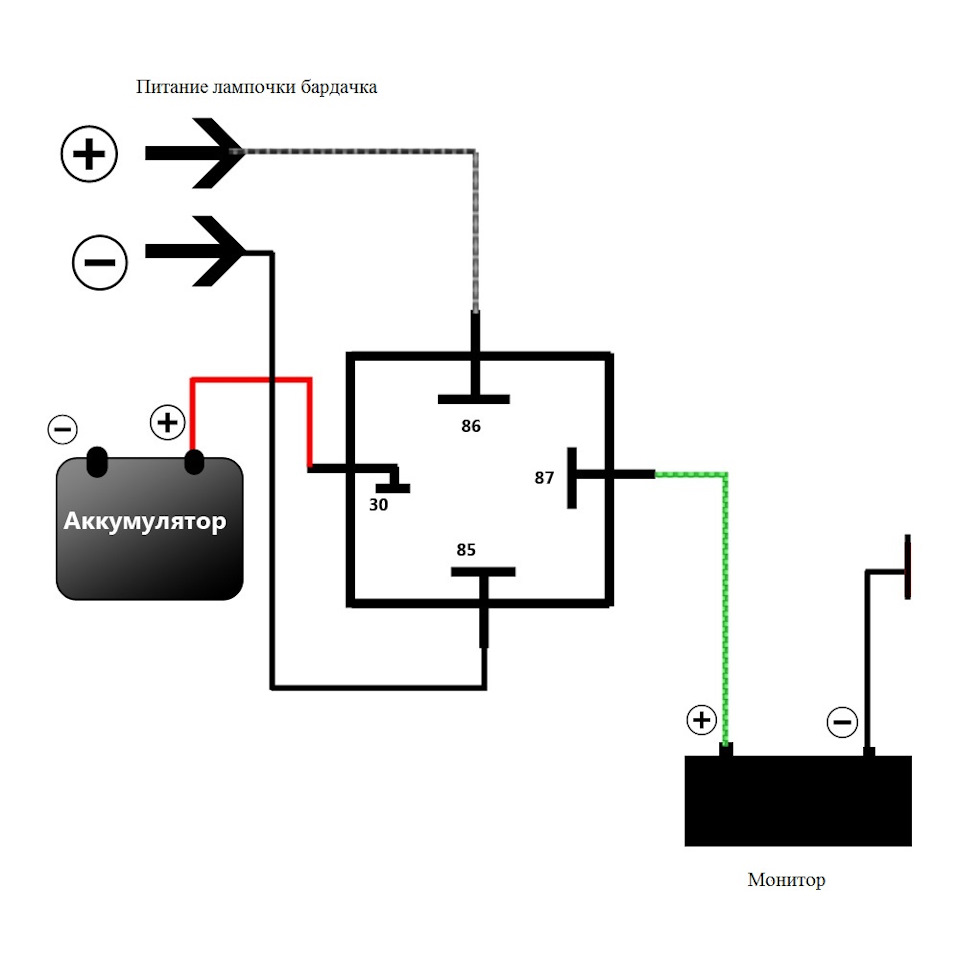

Схема підключення

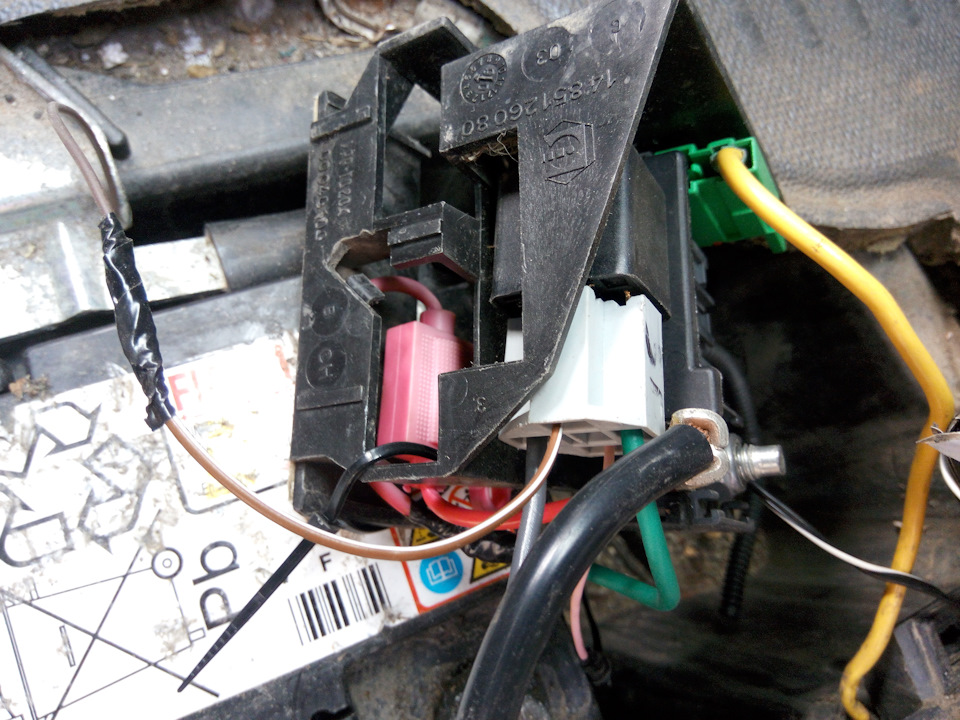

Реле розмістив біля акб і додатково встановив запобіжник на 15 А (збираюся підключити реєстратор та додатковий прикурювач)

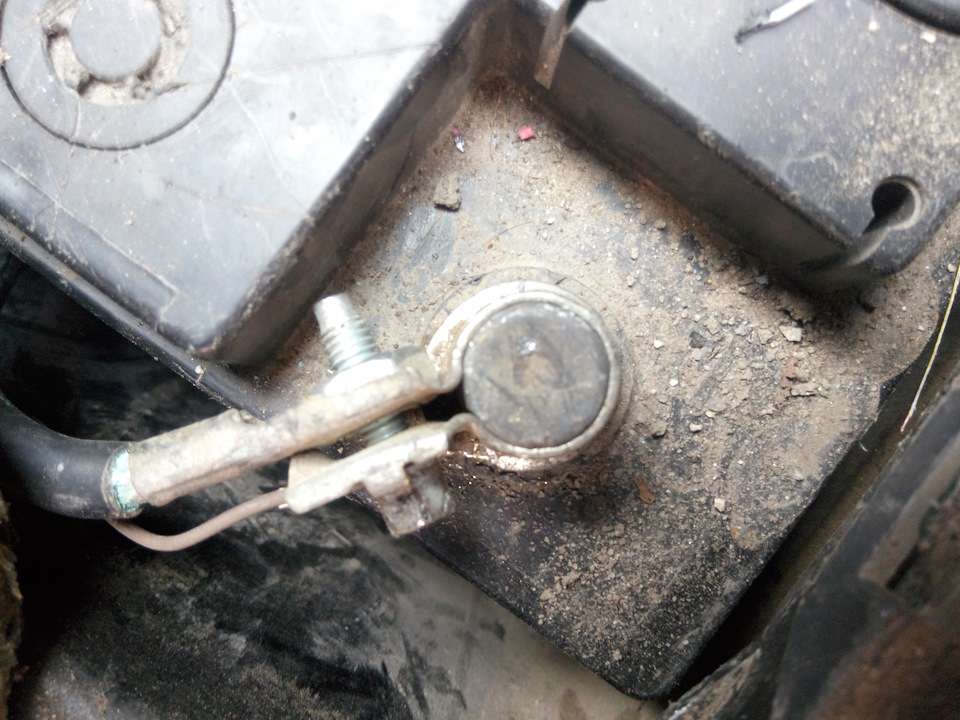

Реле прикрутив саморізом, а запобіжник на хомутМінус реле під'єднав через "-" клеми АКБ

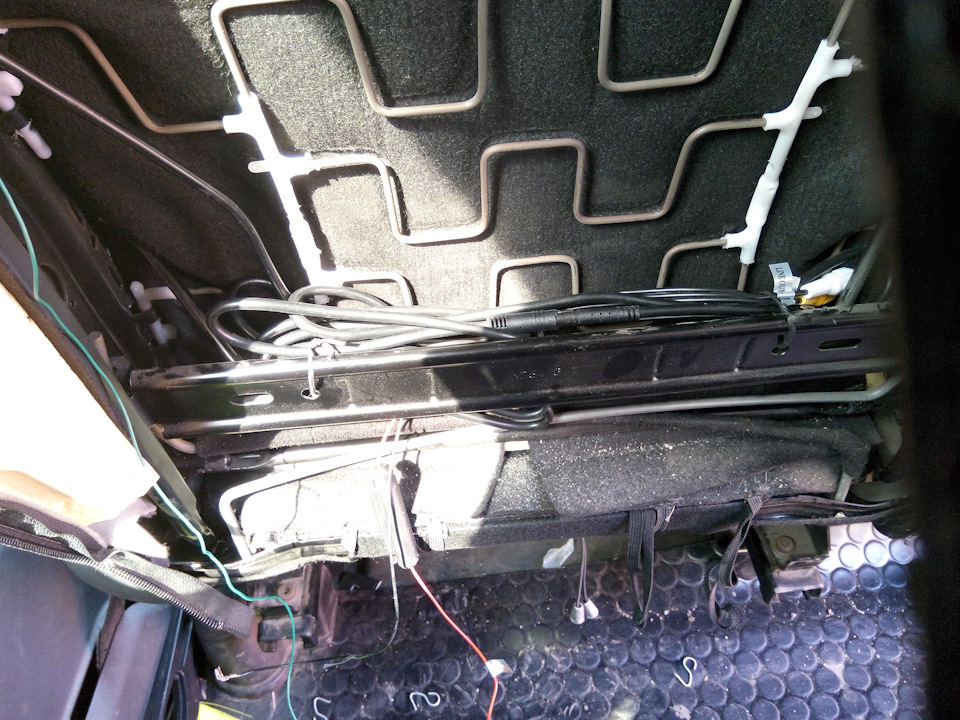

Простягнув провід від реле під автоліном до сидіння водія і підключив "+", "-" підключив до сидічки. Телефонами не порівняти.
Дитина задоволена!
