Палка-перемикача з кільцем ПТФ

Передні ПТФ поставили відразу після покупки авто. Під'єднали їхпаралельно до задніх. Їздив так до недавнього часу. Не завждизручно, коли зліпиш ззаду машин, що йдуть". Давно хотів розширитицей функціонал по окремо.

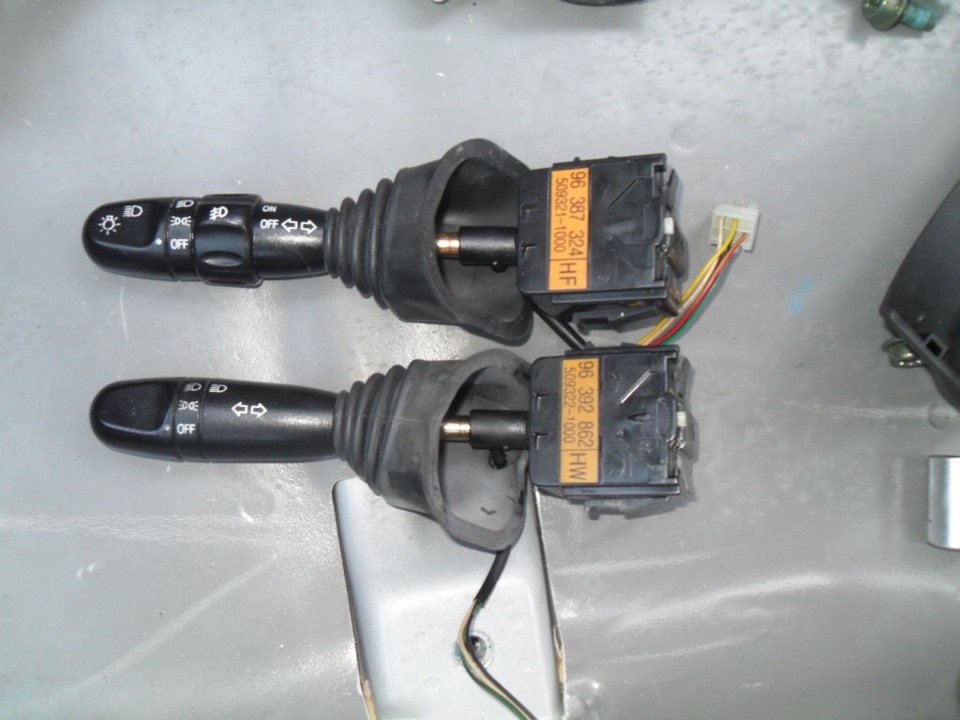

Сам підрульовий придбаний на розбиранні

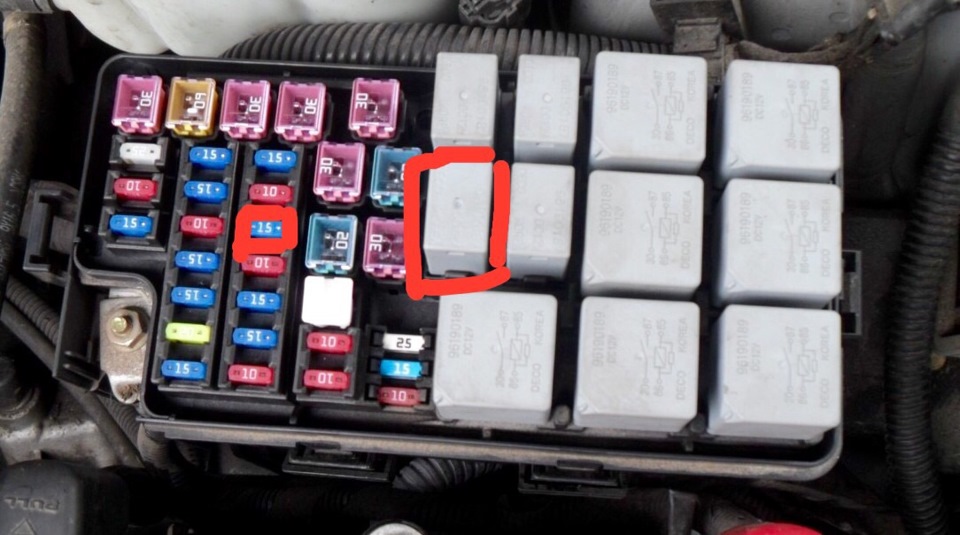

Йдемо до блоку запобіжників у моторному відсіку і додаємо реле —96190187 ізапобіжник на 15 А

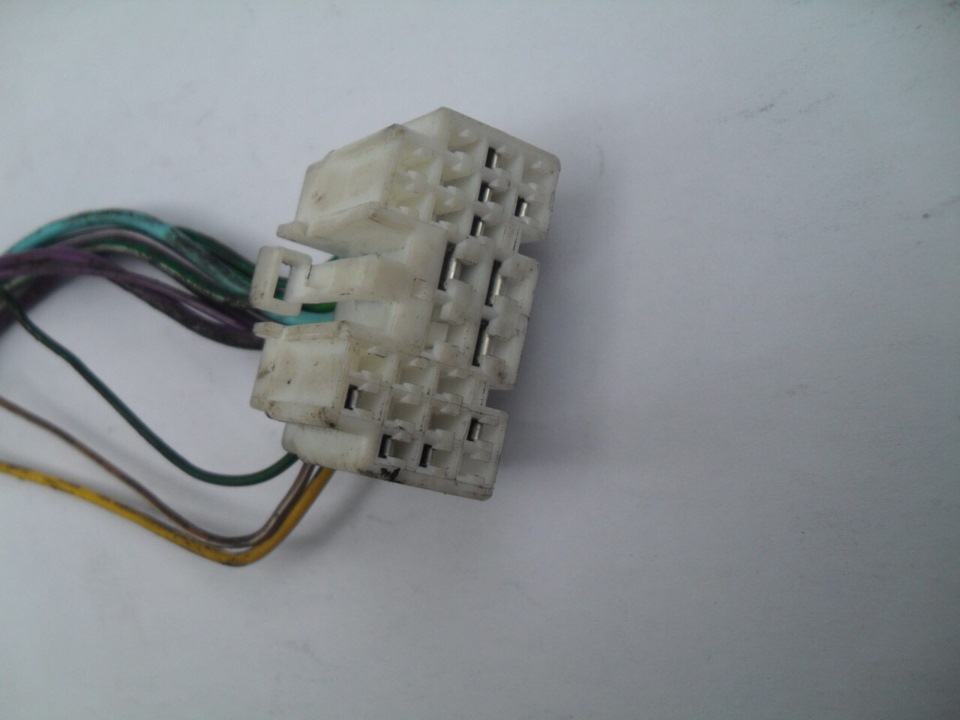

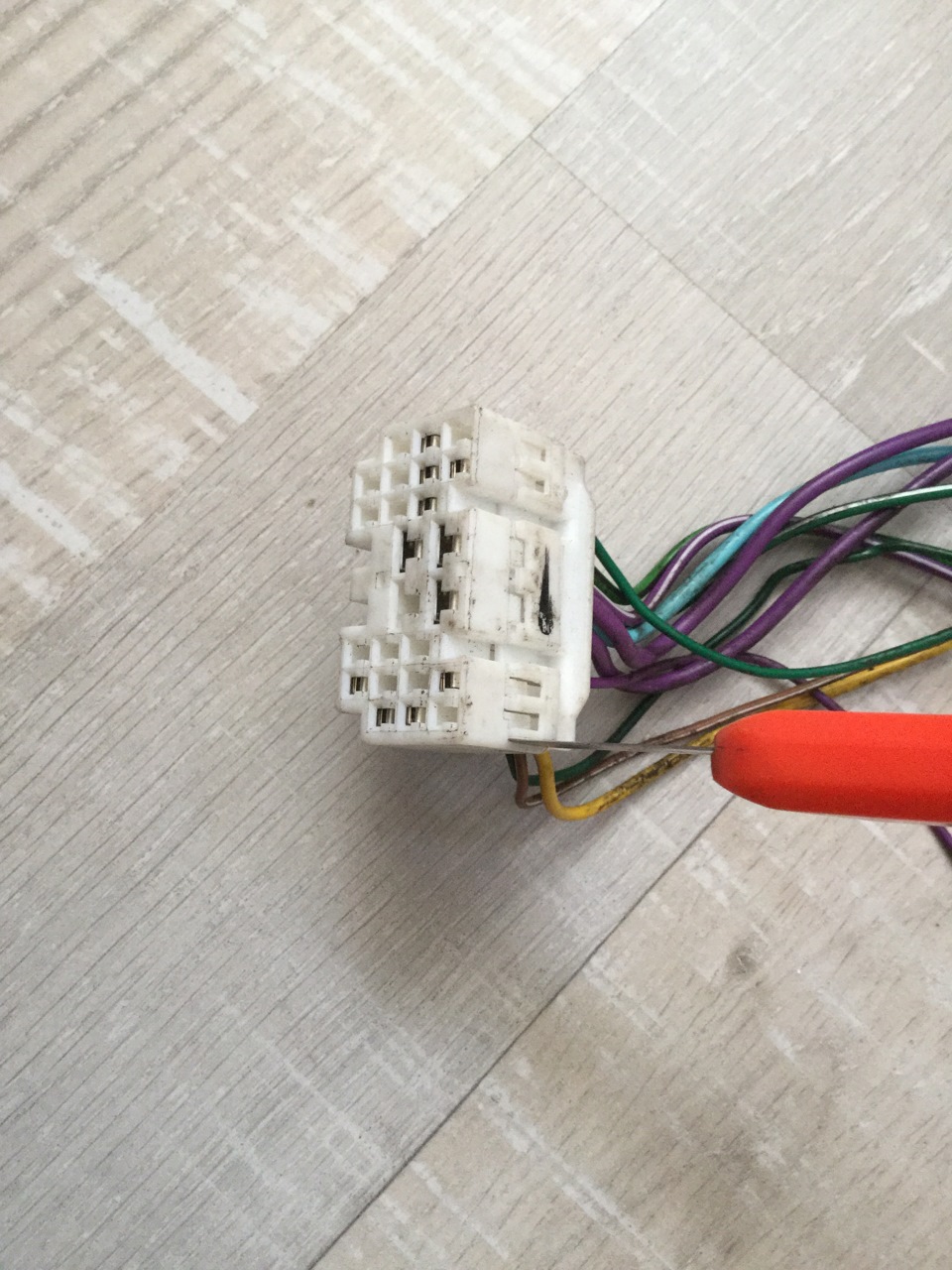

Також на розбиранні придбав колодку-донора, роз'єм C104 ( блокузапобіжників) Щоб дістати пін, потрібно канцелярським ножем піднятизасувку з торця роз'єму, поступово піднімаючи її вгору, починаємо зкраю, потім середину і другий край (по суті засувка є єдиним цілим, яка звільняється зусиллям на 3-4 мм, повністю діставати її непотрібно

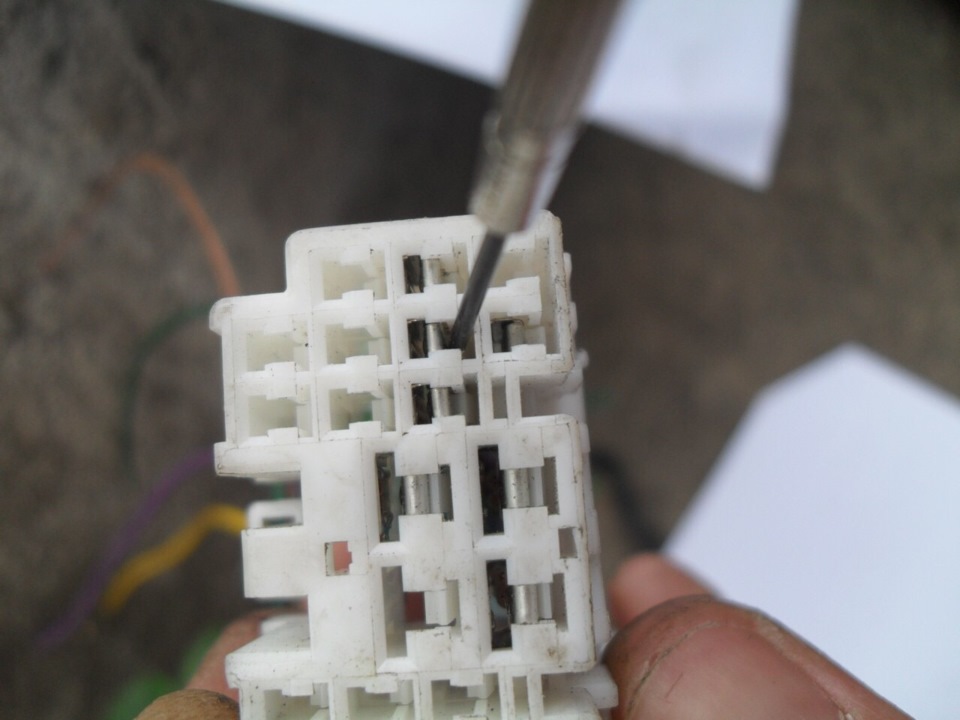

Сам пін дістаємо піддягаючи тонкою викруткою пластиковий стопор
Ось і він сам — Пін
Ставимо здобутий пін у рідний роз'єм З 104
Вид ззаду
Провід, що йде від самих ПТФ, простягаємо в гофру (під рукоювиявилася будівельна), сам провід у мене запаралелен з правої талівої ПТФ і тому один провід тягну до роз'єму С104 Ставимо роз'ємс104 на місце, так само чинимо з блоком запобіжників Нарештіз'явилася довгоочікувана піктограма
Ось і довгоочікуваний результат. Тепер їжджу із вкл. ПТФ нікого прицьому не сліпучи ззаду. Схема включення протитуманних фар і ламппротитуманного світла в задніх ліхтарях:1 — монтажний блокзапобіжників у салоні; 2 - монтажний блок реле та запобіжників умоторному відсіку; 3 - реле фар; 4 - реле протитуманних фар; 5 -вимикач освітлення в лівому підрульовому перемикачі; 6 - релевключення протитуманного світла у задніх ліхтарях; 7 - вимикачпротитуманних фар; 8 - комбінація приладів; 9 - сигналізаторвключення протитуманних фар; 10 - сигналізатор включення ламппротитуманного світла у задніх ліхтарях; 11 - вимикач ламппротитуманного світла в задніх ліхтарях; 12 - реле габаритногосвітла; 13 - ліва протитуманна фара; 14 - права протитуманна фара; 15 - лампа протитуманного світла в лівому задньому ліхтарі; 16 -лампа протитуманного світла в правому задньому ліхтарі.
