Підігрів сидінь (тепло в салон 1)

На черговій ДР улюблені родичі подарували підігрів сидінь ЄмеляУК-2, як у воду дивилися:)
Докупивши рідних кнопок і почитавши (благо інформації вистачає), взявся за установку.
Для цього нам знадобляться:
Емеля-УК2
Гофра 3 м
Кнопки ориджинал 96615338
<
Запобіжник зовнішній в корпусі
Мідний провід 2, 5 кв — 2 м
Інструмент
Штекери до кнопок ориджинал- підходять відведення багажника седан96551379
Інструмент.
Розписувати багато не буду, не хочу повторяться, просто свояверсія.
Сам Ємеля (фото взято з драйву, викинув коробку)

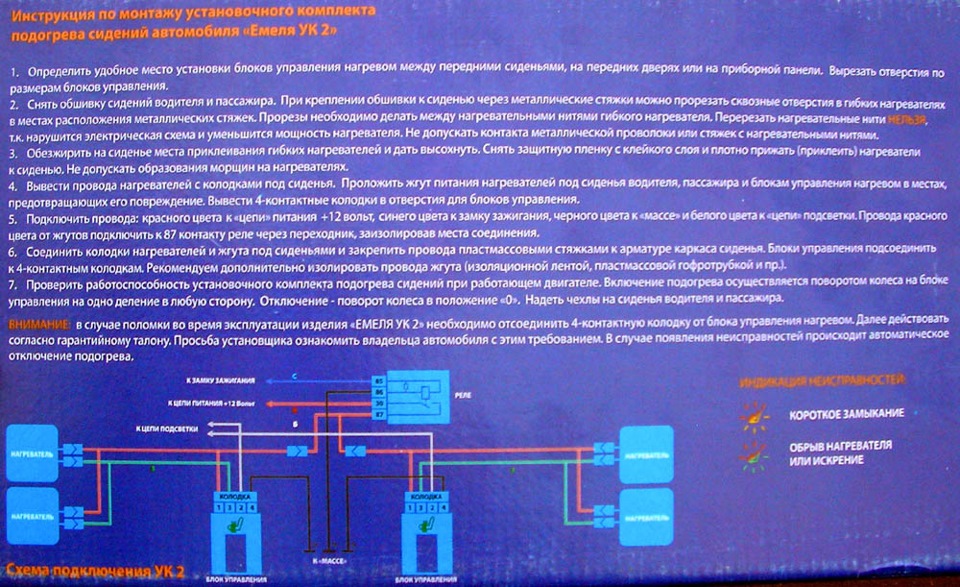

Схема підключення

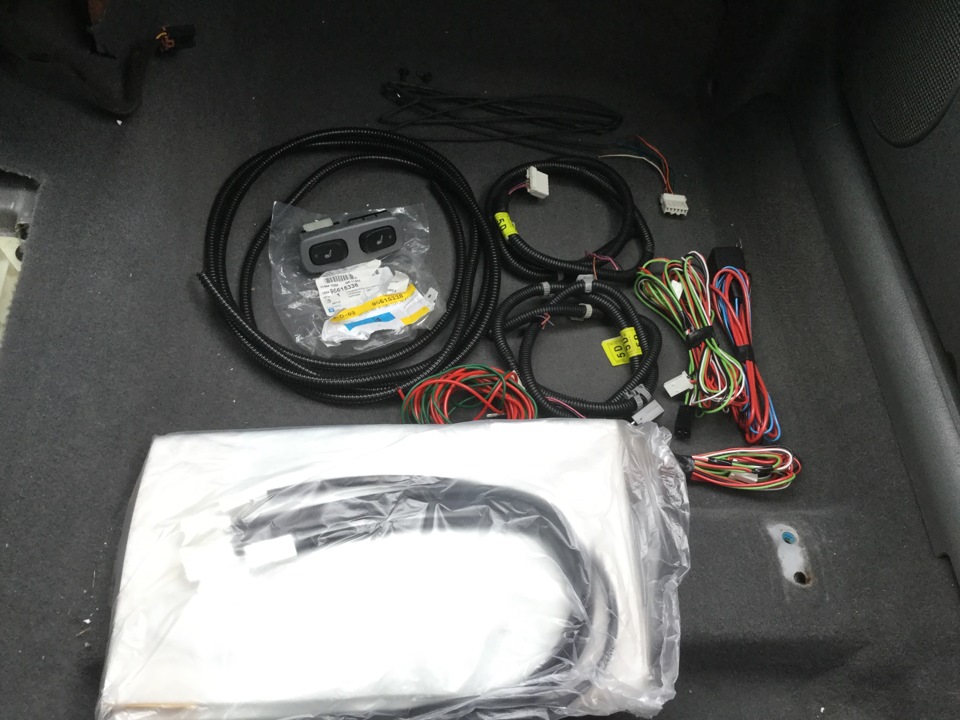

Все необхідне

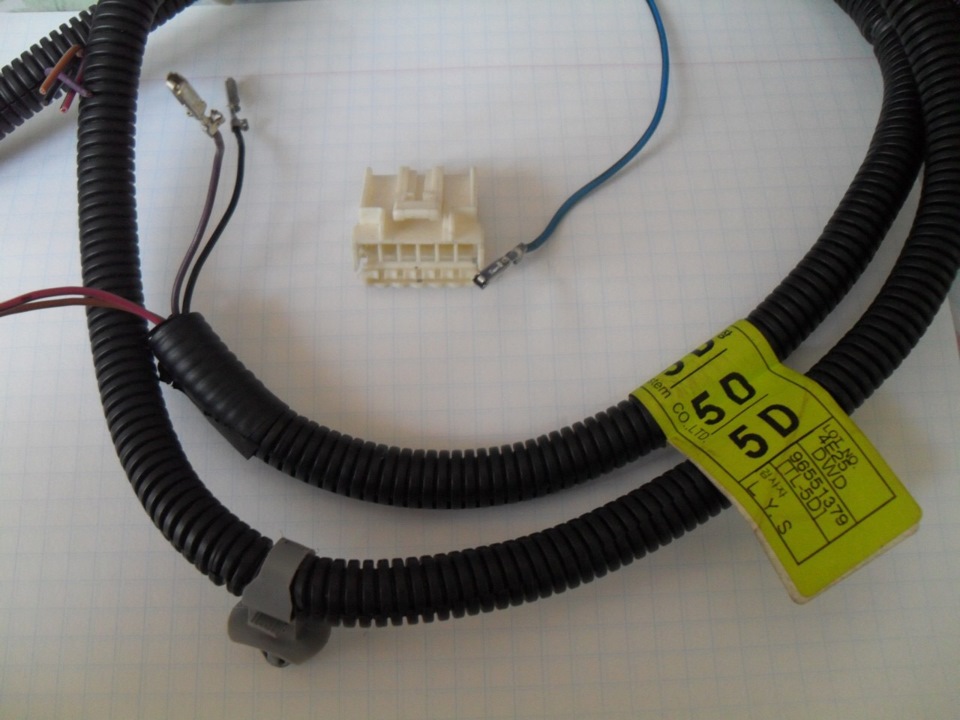

Перш за все адаптуємо проводку Ємелі під рідні кнопки.У куплених нарозбиранні штекерах виявилося по 4 pina довелося докуповувати щеодин штекер — донор

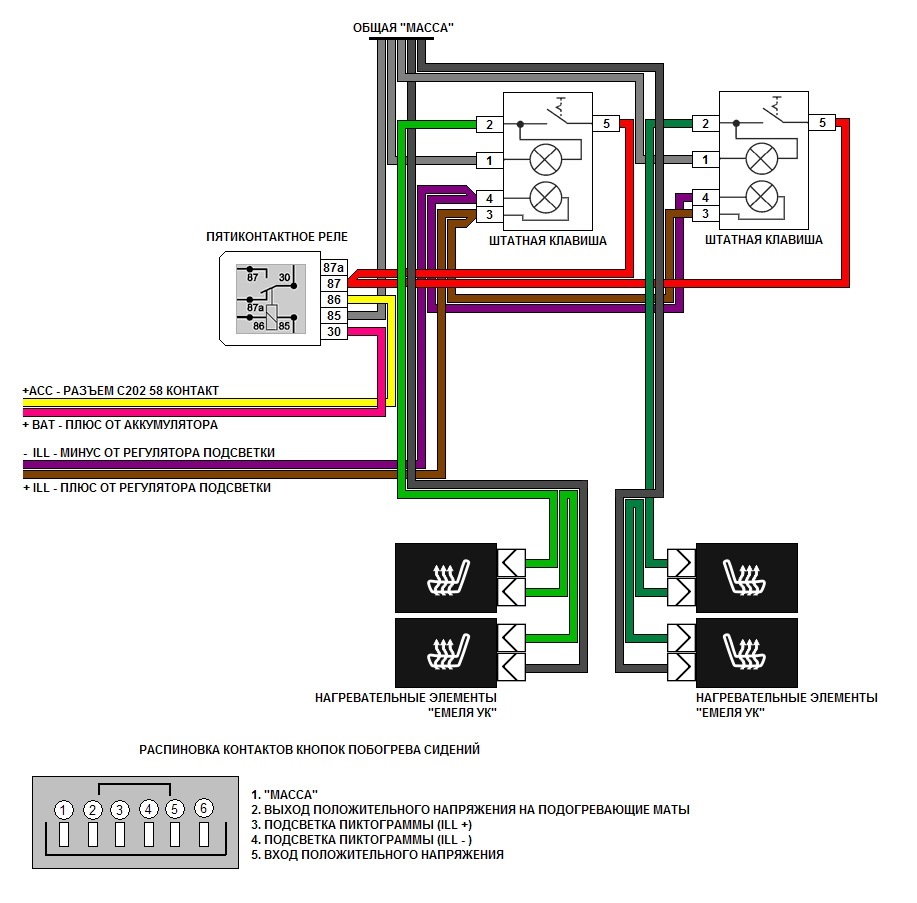

Все робилося за цією схемою — взяв на драйві
Особливо нічого складного, дістаємо pin, відрізаємо провідзалишаючи біля основи самого pina 5 мм дроту і паяємо до проводівЄмелі
Рідні кнопки, які йдуть у комплектусі зі шкір. Салоном, купивокремо нові
Знімаємо сидіння і помчала …
Реле встановив біля ручки КПП, стало як рідне.
Проведення під сидіннями, все в гофрі
Проведення під кнопки робимо по даному ескізу
Повинно вийде приблизно так, про всяк випадок одягнув гофру
Далі тягнемо через крило провід на акумулятор
Другий кінець дроту йде на реле біля КПП
Готуємо місце під кнопки
Ставимо стелі під оббивку, стяжки тільки тут, все решта на ріднихкільцях, небагато ретельно в роботі але зате надійно Спинка-небагато краю довелося підігнути, всі теж 3 стяжки, а потім знову накільця (двома плоскогубцями ставляться на ура) Сидіння готовеЗалишилося справа за малим - все зібрати Нарешті те, радості немаємежі гріють добре, 2 хв і можна вимикати.
