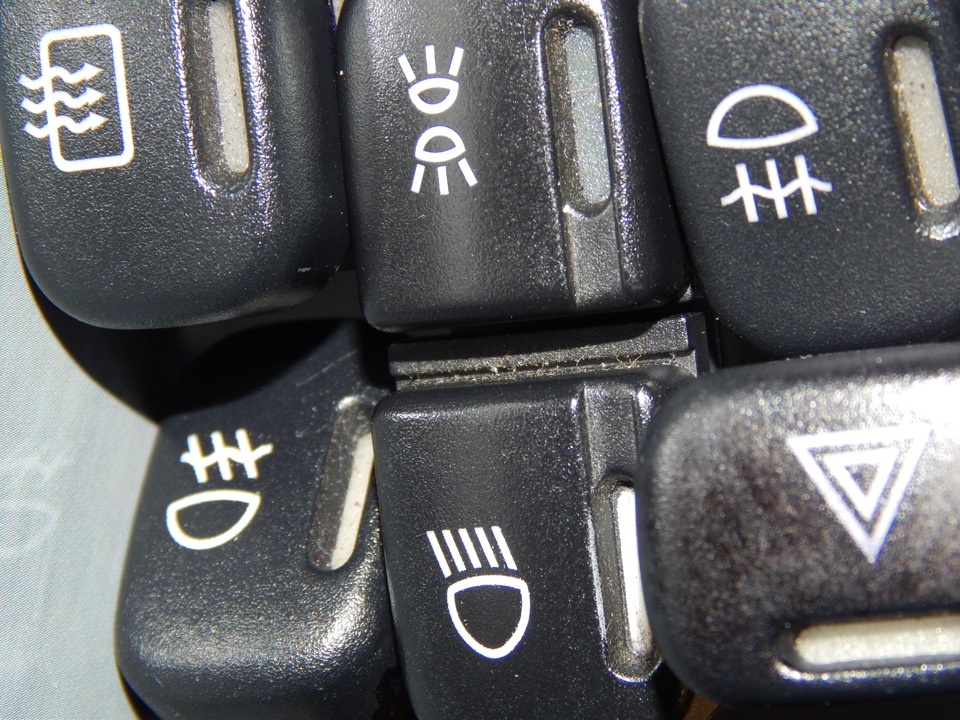

Тому, поки АКБ вдома, вирішив набратися сміливості і вже, нарешті, пересвітити кнопки )))>
Колірна гама — як і приладка … біло — червона ))) інші невизнаю…це поєднання найбільше подобається)
З досвіду скажу відразу … що нам знадобиться :
1) дві руки … бажано не сильно кучеряві)
/>
2) вільний час і терпіння … тому що робота копітка і вимагаєуваги!
3) діоди тих кольорів, які подобаються!
4) паяльник …
в принципі, якщо вміти працювати з паяльником і мати той, то всеможе вийти в рази швидше))) т .К.Я не вмію і сам паяльник у мене здосить таки великим і товстим кінцем (соррі за такий оборот) ... Тоя розповім, як обійтися взагалі БЕЗ НЬОГО!
> 5) тоненька тяганина

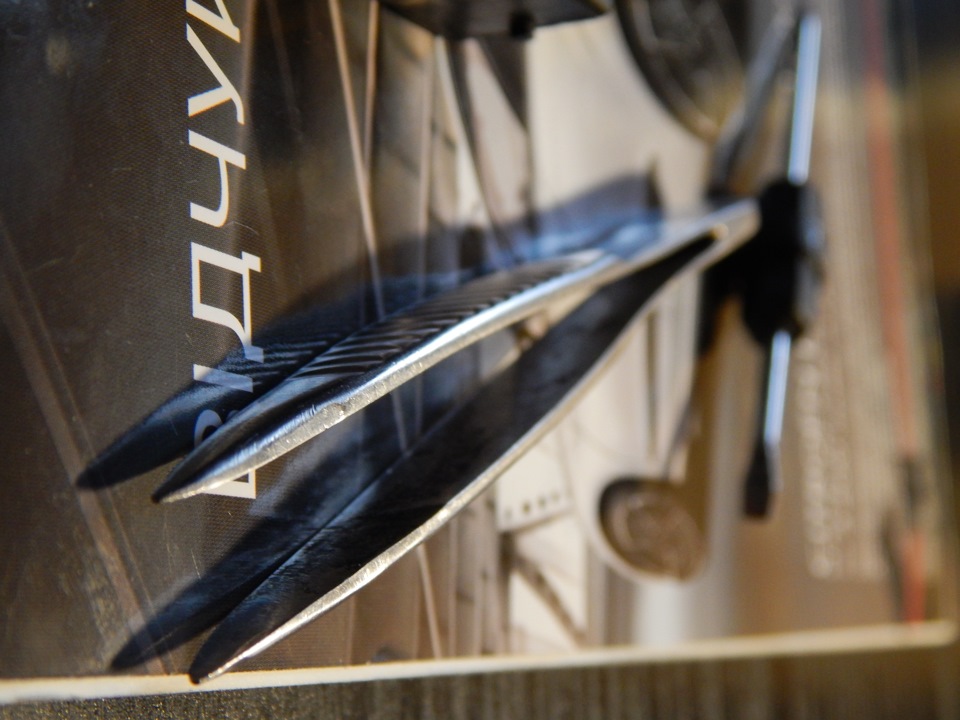

6) інструменти … особисто мені дуже знадобився пінцет ітоненька викрутка!
p>

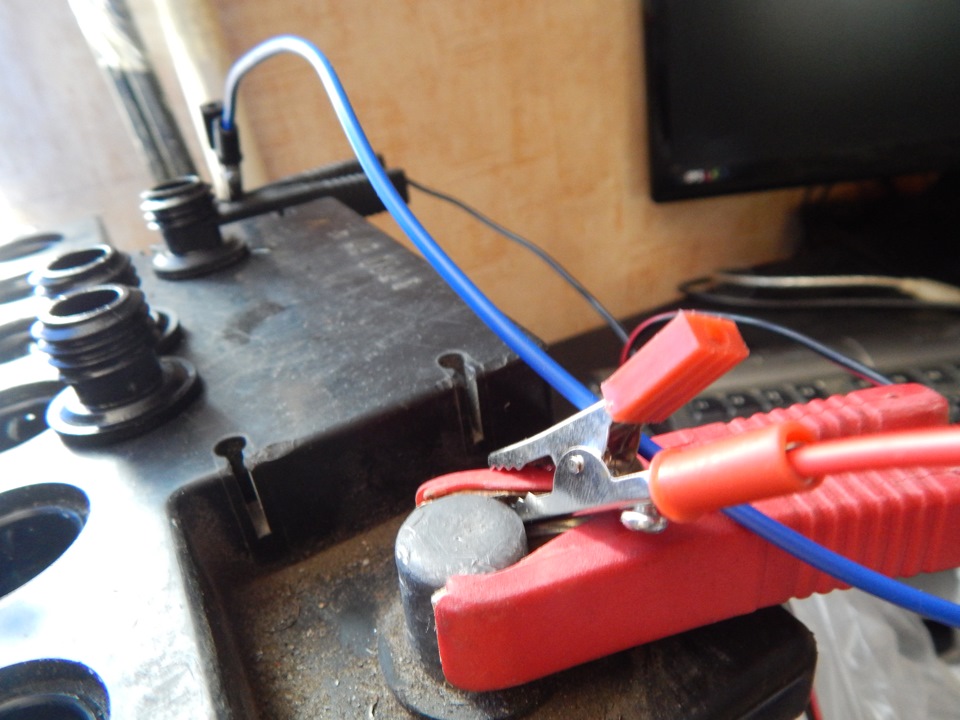

7) джерело живлення, щоб перевіряти результат вдома … мійАКБ ))) завдяки його наявності я і зважився )
8) донор кнопки< /b> … багато радять брати доноргабарит/ближній … я б радив взяти одинарну кнопку… вона подешевше…з неї необхідно взяти 2 контакти, 2 вусики і можна тоненькутяганину)
> Отже …думка про пайку мене весь цей час зупиняла про початокроботи над кнопками) АЛЕ … завдяки tem4ik89 Я дізнавсяпро можливість пересвітки без допомоги паяльника ))) за що йомувелике спасибі)
< /

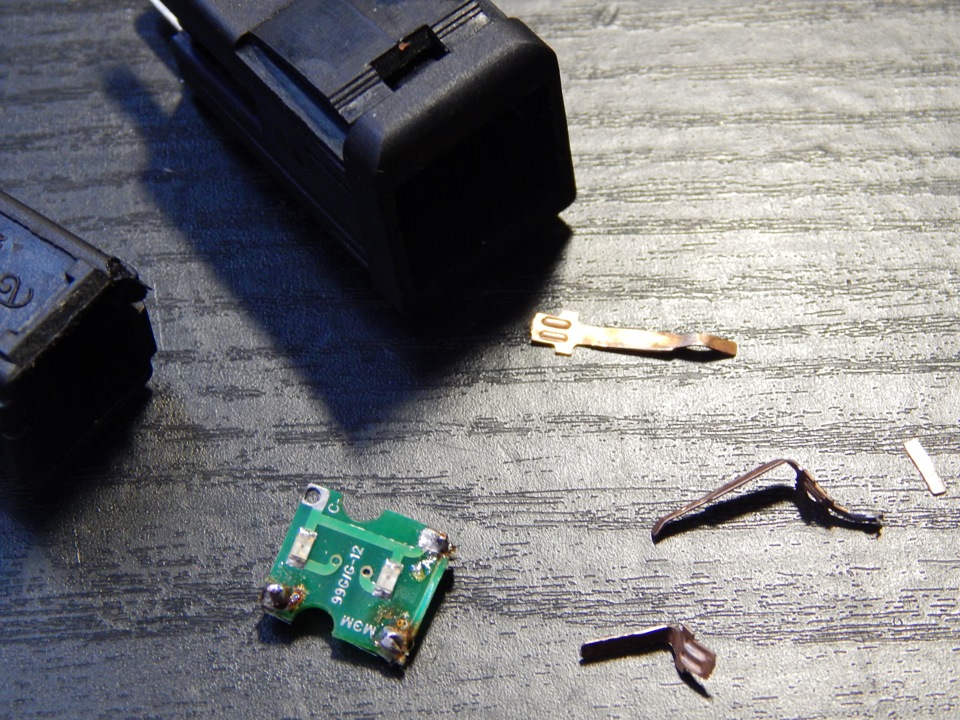

СМИСЛ У ЧОМУ? … розкривши кнопку, ми бачимо плату, на якій аболампочки, або малесенькі smd-діоди! сама ця плата лише "інструментом підсвічування " ... Тобто. Якщо ми видалимо цю плату -працездатність кнопки не порушиться))) Викорчувавши плату ... Асаме так я і зробив з першою кнопкою, т.К. Відпаяти і дістатиакуратно не зміг… я побачив ніжки кнопки) до них ми і повинніприєднати ніжки наших діодів! яким чином- вирішувати вам) хочскрутка, хоч припаяти - кому як зручно) Ось ця гаденька плата)) Доречі, особливо силу не докладати …ніжки хоч і металеві, але менівдалося парочку запороть))) Довго шукав, куди чіпляти плюс (+), куди мінус (-) … досвідченим шляхом розібрався))) тому викладаюфотку …за нею все зрозуміло!

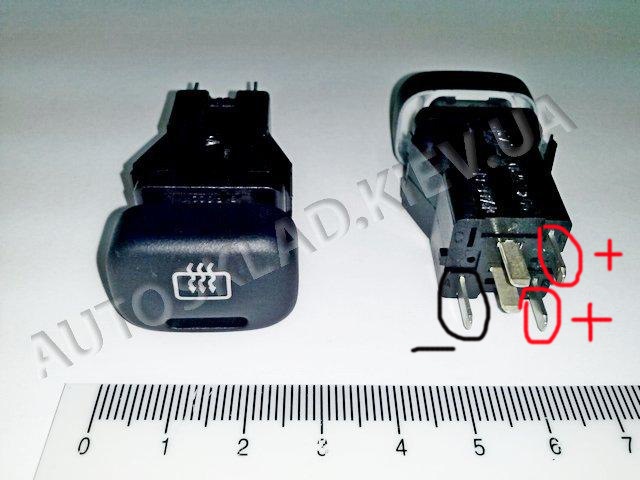

На фото — кнопка обігріву скла Лада Самара! (фото з інтернету) Упринципі, як я саме кнопка - не принципово! Практично всі однотипні!
Обведені червоним контакти- ПЛЮСИ! Один йде на діодпідсвічування кнопки, ДРУГИЙ — на діод-індикатор!
Чорний контакт — МАСА! Вона ЗАГАЛЬНА для обохдіодів!
Можна ще так написати… на кнопці побачите, всі контакти підписані:
<контакт В — ПЛЮС на діод підсвічування кнопки
контакт D — ПЛЮС на діод-індикатор роботи кнопки
контакт А— мінус на обидва контакти
контакти 1 і 2 — контакти, що замикають (їх не чіпаємо)
ВСЕ… збираємо, пробуємо )))
Червоні — ПЛЮС …синій — маса
Вийшло? Радіємо)))
Особисто я радів, коли перша загорілася як хотів )
Далі…
/>
Не міг не піддатися спокусі і не переробити кнопку габарит/ближній))))
На тому, як збирати/розбирати кнопки я не буду зупинятися, т.К.купа інформації з цього приводу і взагалі … самому здогадатисянескладно … АЛЕ… не варто поспішати або прикладати силу…тутце тільки нашкодить) є маленька пружинка, яка, якщо відлетить, тобуде не солодко (
Власники САМАР в курсі, що, ввімкнувши ближнє світло, кнопочкамовчить … індикації включення просто НІ! Доводиться мацати кнопку іце напружувало! чи плат не вистачило …загалом, ідіотське рішення ітільки (((
Але рішення є )
Т.К. Лада — конструктор для дорослих, будемо майструвати) Немаєконтактів, що йдуть на колодку кнопки, немає вусиків у самій кнопці...
Контакти беремо з донора! З силою висмикуємо їх! Їх не поламатиточно)
ось вони
БУЛО.Вставляємо СЮДИ!
рідна< Те ж саме повторюємо з вусиками …беремо з донора івставляємо в порожні місця на кнопці ближнього )
отримуємо!
стало
Для зручності зазначив, де "+" і " -" з новими контактами! (червоний - "+")
Залишилося вставити діоди і з'єднати "+" до "+" і "-" до "-" …збираємо кнопку і перед перевіркою в машині з'єднуємо контактиОТ ТАК! підійде тоненький металлич дротик)
ВСЕ! Повинно працювати )
За підключенням: Кнопка габарит/ближній!
Контакти: обведені червоним — ЦЕ ПЛЮС
обведені жовтим — ЦЕ МІНУС
Якщо дивитися на фото, то …< br/>
ЛІВКА:контакти кнопки ближнього світла …
ДЕЛА за синьою лінією - контакти кнопки габаритів. Мінус — один наобидва контакти) Начебто все))) Майже забув …як виглядає в машині)
фото є, але якість жахає ...Я не зміг впоратися в цифровик ісфоткати без спалаху (((( так що поки такі фотки )
<
Сподіваюся, нікого не замучав таким довгим БЖ))))) Якщо щось незрозуміло - питайте … відповім, підкажу) Якщо реально, сам втомивсязгадувати всі деталі та нюанси) Найдовший мій БП )))
Сподіваюся, не дарма ) Дякую тим, хто дочитав )
< p>
Всім БОБРА )
" (червоний - "+")
Залишилося вставити діоди і з'єднати "+" до "+" і "-" до "-" …збираємо кнопку і перед перевіркою в машині з'єднуємо контактиОТ ТАК! підійде тоненький металлич дротик)
ВСЕ! Повинно працювати )
За підключенням: Кнопка габарит/ближній!
Контакти: обведені червоним — ЦЕ ПЛЮС
обведені жовтим — ЦЕ МІНУС
Якщо дивитися на фото, то …< br/>
ЛІВКА:контакти кнопки ближнього світла …
ДЕЛА за синьою лінією - контакти кнопки габаритів. Мінус — один наобидва контакти) Начебто все))) Майже забув …як виглядає в машині)
фото є, але якість жахає ...Я не зміг впоратися в цифровик ісфоткати без спалаху (((( так що поки такі фотки )
<
Сподіваюся, нікого не замучав таким довгим БЖ))))) Якщо щось незрозуміло - питайте … відповім, підкажу) Якщо реально, сам втомивсязгадувати всі деталі та нюанси) Найдовший мій БП )))
Сподіваюся, не дарма ) Дякую тим, хто дочитав )
< p>
Всім БОБРА )
" (червоний - "+")
Залишилося вставити діоди і з'єднати "+" до "+" і "-" до "-" …збираємо кнопку і перед перевіркою в машині з'єднуємо контактиОТ ТАК! підійде тоненький металлич дротик)
ВСЕ! Повинно працювати )
За підключенням: Кнопка габарит/ближній!
Контакти: обведені червоним — ЦЕ ПЛЮС
обведені жовтим — ЦЕ МІНУС
Якщо дивитися на фото, то …< br/>
ЛІВКА:контакти кнопки ближнього світла …
ДЕЛА за синьою лінією - контакти кнопки габаритів. Мінус — один наобидва контакти) Начебто все))) Майже забув …як виглядає в машині)
фото є, але якість жахає ...Я не зміг впоратися в цифровик ісфоткати без спалаху (((( так що поки такі фотки )
<
Сподіваюся, нікого не замучав таким довгим БЖ))))) Якщо щось незрозуміло - питайте … відповім, підкажу) Якщо реально, сам втомивсязгадувати всі деталі та нюанси) Найдовший мій БП )))
Сподіваюся, не дарма ) Дякую тим, хто дочитав )
< p>
Всім БОБРА )
"хто дочитав )
Всім БОБРА )
"хто дочитав )
Всім БОБРА )
Коментарі2
Норм. Але чому просто не перепаяти світлодіоди?
руки у мене не заточені під паяльник ((( і сам паяльник товстий ... я намагався, чи сам пластик кнопки не плавиться ... а діод на місці як стояв, так і стоїть )))) довелося імпровізувати )
