Підсвічування при відкритті дверей або знущався з дверних карт)))

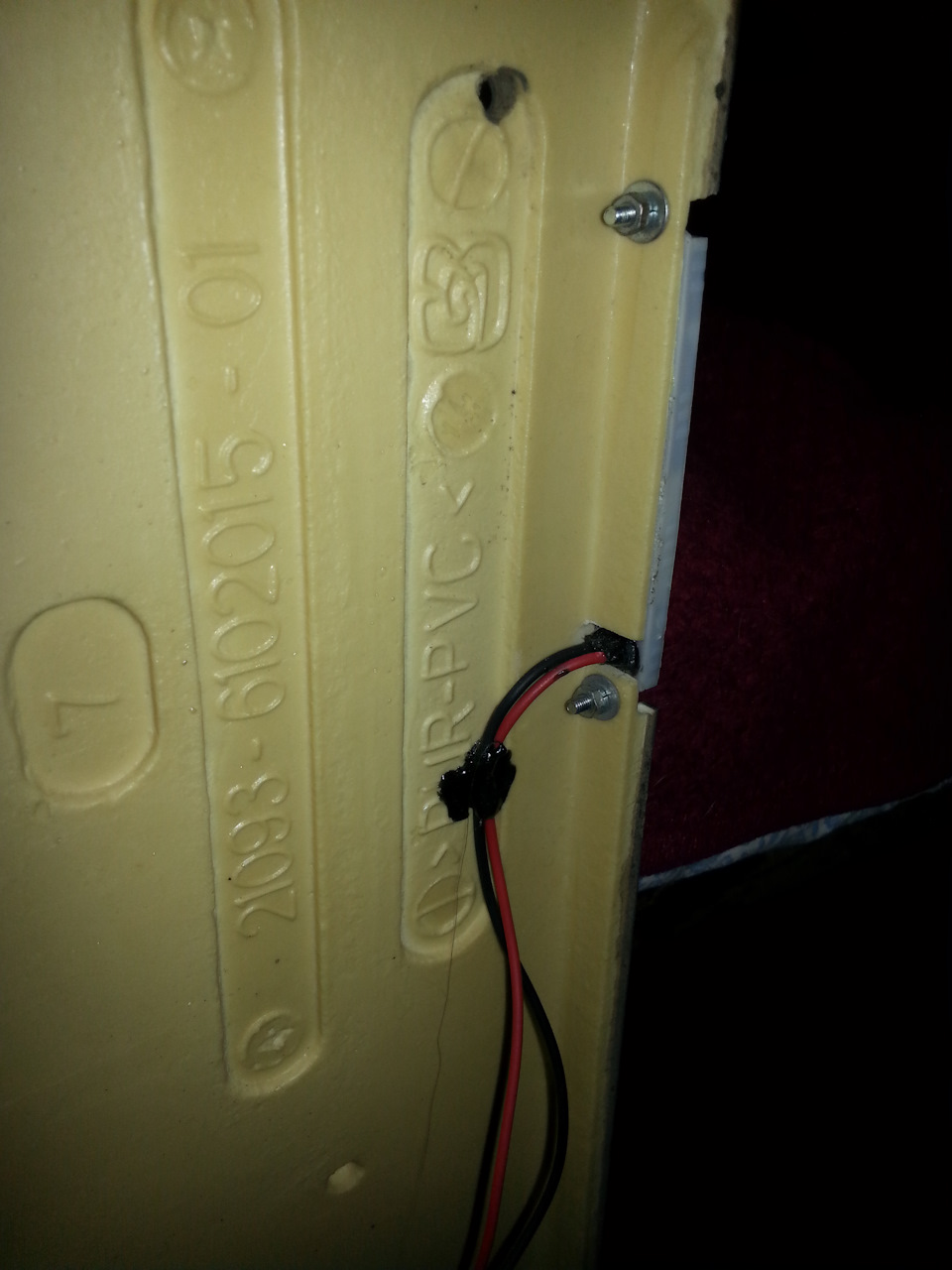

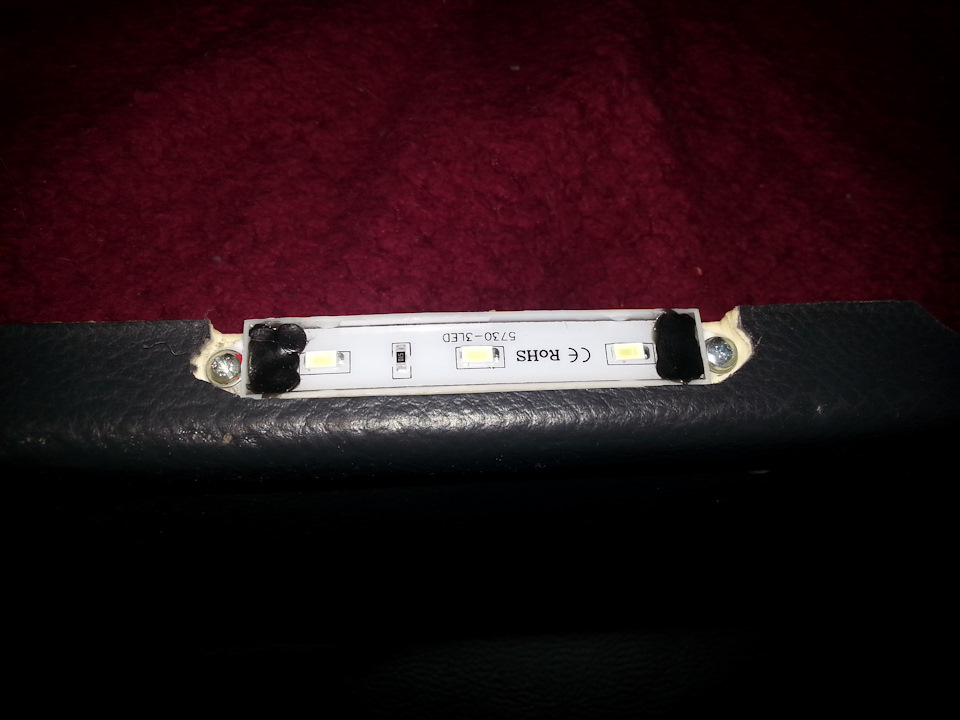

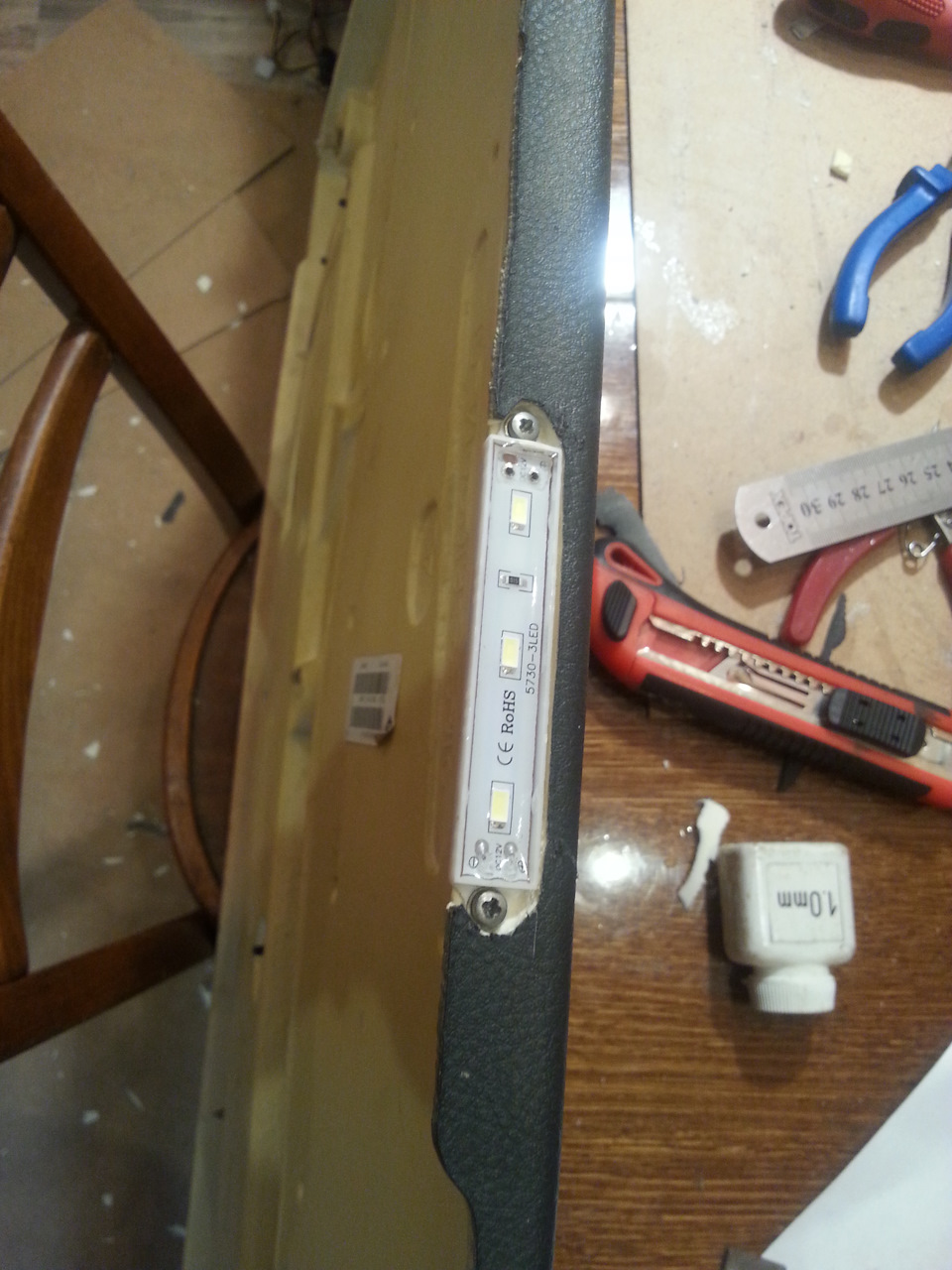

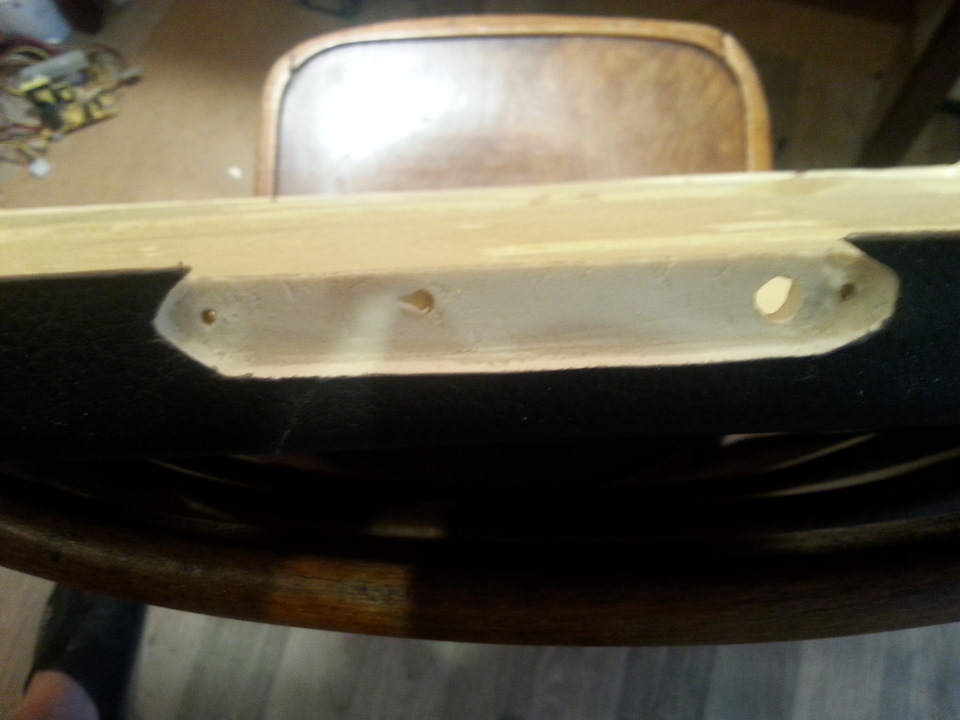

Доброго часу доби, друзі. Вирішив показати свій варіант монтуванняLED-модулів у дверні карти. І так були куплені 4 модулі на 3 СІДи іпомчала. Дуже мені не хотілося, щоб було видно сам модуль внизуобшивки дверей, щоб була типу приховане підсвічування. Спочаткувидовбав заглиблення під модуль, просвердлив під болтики, і підпровід отвору. Також довелося трохи допрацювати сам модуль.Тамвиходить проводки припаяні з боку світлодіодів, а мене це невлаштовувало, тому що трохи буде їх видно. Розглянути, що компаундтрохи знятий фрезою (можна і ножичком відколупати), в самихп'ятаках просвердлені наскрізні отвори, щоб можна було впаяти дротиз іншого боку. Сам модулок прикручений болтиками М3. .

Також у розрив одного з проводів буде впаяний додатковий резисторприблизно на 10-20Ом, щоб ще трохи обмежити струм через діоди, т.К.у борт-мережі у нас не завжди буде рівно 12В. Думав зробитистабілізатор для цієї справи, але потім вирішив не ускладнювати, додаткового резистора вистачить з головою. Ну, а про те, як це всепідключатиметься напишу в іншому записі. Також планую доопрацюватикріплення самих обшивок, хочу зробити на зразок, як у Москвічі2141…
