- не показується температура ОЖ на стрілці
- дзвенить реле тиску масла
- при повороті ключа не блимають дві верхні лампочки на прибиранні (температура ОЖ і колодки) - в повнакал блимає зарядка на приладці - пропав клаксон Замінив датчики тиску масла обидва
Переобжав роз'єм на чотириконтактному датчику температури ОЖ (були проблеми)
Прибирання начебто в нормі, є в наявності донор горіла, трохи підшаманив її - підключилася і показує те ж саме.

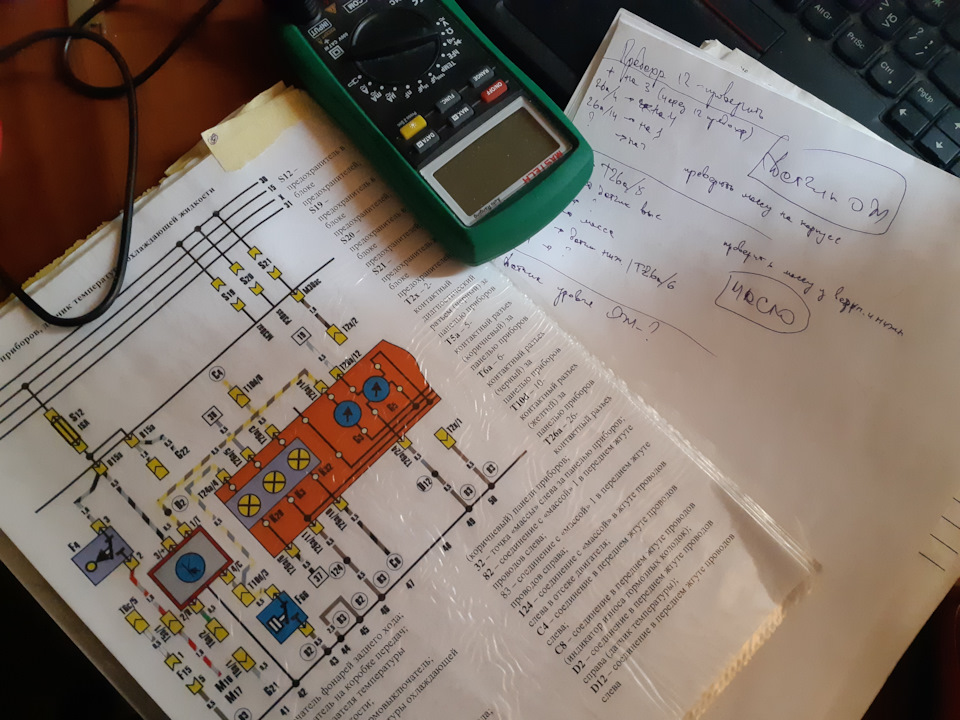

кольорові, але вони брешуть Безбожно Переплутані назви елементів Проводка для одних і тих же компонентів на одних сторінках відрізняється від інших. Самі схеми на різних сторінках ніяк між собою не співвідносяться (номери розривів у проводці проставлені схоже рандомно).
Йдеться про датчик, який на NF висить головою вниз на виході ОЖ з блоку. В оригіналі чотириконтактний. Нині ставлять триконтактні. Мінус один контакт - це живлення датчика, плюс. Раніше цей датчик був електронним та харчування було актуальним. Виявилося, що аналоговий надійніший і харчування йому не потрібне. З цього датчика йдуть свідчення на стрілку, на аварійну лампу перегріву двигуна та на кондиціонер
У мене на руках уже три датчики. Два оригінальних мертвих і один аналог на 3 контакти, який виявився умовно живою (покази за стрілкою були рівно в 2 рази нижчі)
Раптом кому цікаво:

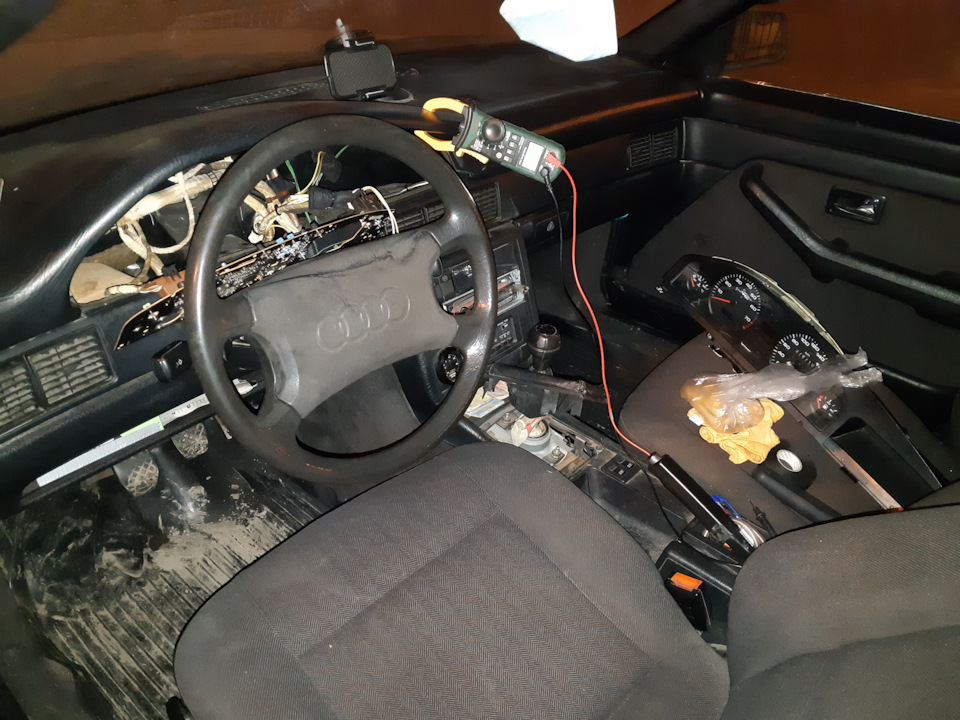

br>За відсутності показань на стрілці потрібно спочатку перевірити проводку. Це найпростіше. Потрібно кинути на масу контакт 1 роз'єму (контакт Т). При цьому стрілка повинна почати відхилятися в максимальне значення. Якщо так, то проводка і показометр норм і проблема в датчику. Якщо ні, то потрібно перевірити масу на корпусі датчика.
- якщо норм, то перевірити з'єднання контакту 1 роз'єм датчика і 14 контакту коричневого роз'єму на приладці - це на стрілку. Заодно перевірити з'єднання контакту 4 з роз'єму датчика і контакту коричневого 4 роз'єму на приладці - це аварійна лампа перегріву двигуна.

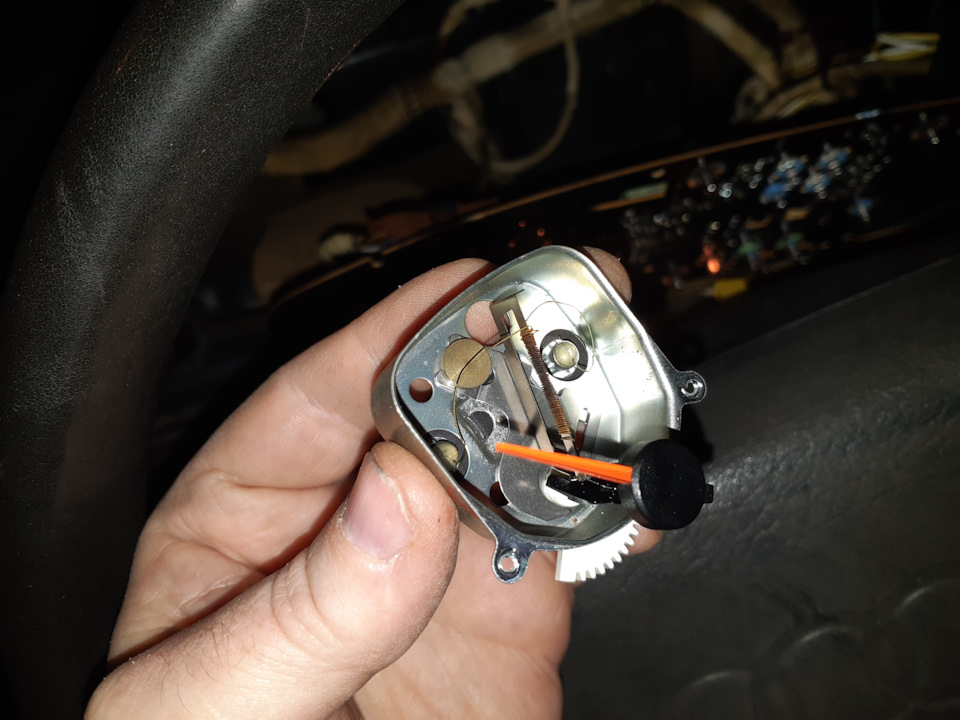

- якщо норм, то перевірити показометр. Його потрібно викрутити з приладу та поміряти опір на контактах. Має бути трохи більше 50 Ом. Якщо обрив, то його можна розібрати (зняти стрілку, відірвати шкалу, відкрутити 2 шурупи) і далі за обставинами. Як варіант, можна замість приладу вкрутити показометр рівня палива. Вони абсолютно ідентичні. Відрізняються лише малюнком шкали. Так само його можна замінити з розбирання, але взагалі вони гранично примітивні і тому дивно надійні. Суть його - платівка термопари, що нагрівається навкрученої навколо неї дроту. При нагріванні згинається, рухаючи стрілку Показометр температури ОЖ. Такий же показує рівень палива в баку з приводу датчика:його можна поміняти не зливаючи антифриз. Під нього потрібно прокласти ганчірки. Викручує, притискаючи вгору щоб у процесі відкручування ОЖ не витікала. Трохи проллється за безпосередньої заміни. Кількість розлитого залежить від спритності рук. З моїми кривими руками витікає грам 50 всього.
Номер датчика для заміни - VAG 034919369C. Це оригінал та ціни на нього кінські. При цьому будь-який онлайн-магазин запропонує вам купу замінників

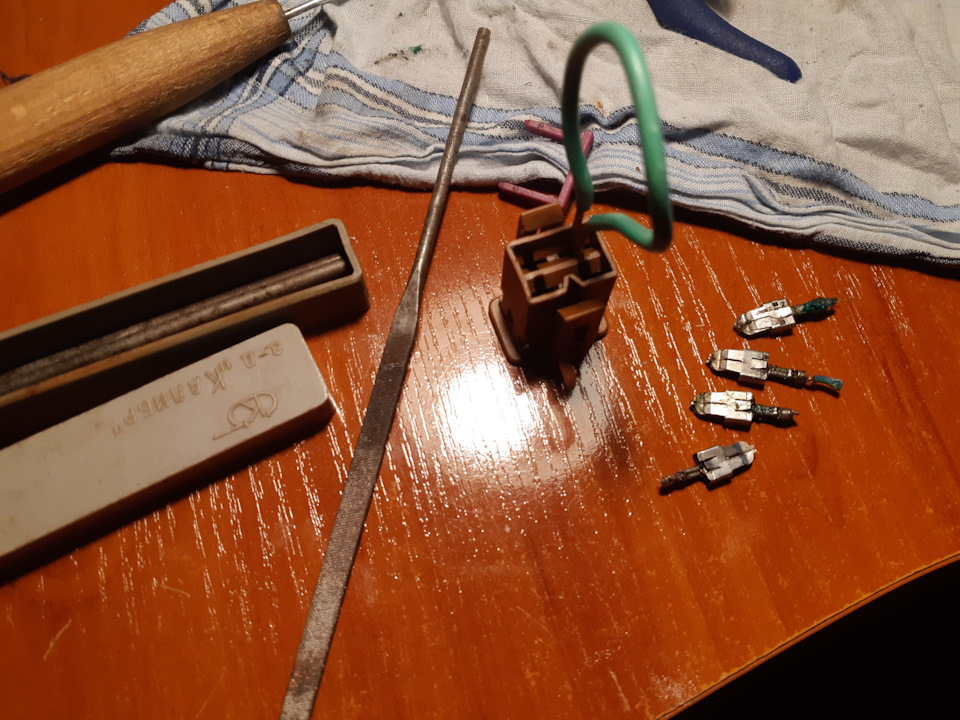

Мій робочий датчик показує 1.3 ком при кімнатній температурі між контактом 1 і масою і розрив між контактом 4 і масою. Під час нагрівання (навіть просто від рук) його опір падає. За ідеєю на контакті 1 має бути сотні Ом при 50 градусах і десятки при 120. Щось на кшталт того, окреме питання:роз'єм на цей датчик. Власне обидва оригінальні мої здохли на мою думку через проблеми з роз'ємом. Контакти в ньому від старості корозують, розвалюються і іноді замикають не потрібно. У мене при знятті пильовика виявився плюс, що відвалився, який бовтався в джгуті і мабуть спалював датчики. Довелося замінити та переобжать піни. Номер пінів можете не шукати. Вони мають назву Standart Power Timer. Піни мають упори з обох боків. Тому для їх вилучення в технологічні отвори необхідно встромити двозубу знімач, у вигляді виделки. Я використовував звичайний одножильний мідний кабель перетином приблизно 1.5 мм. Тільки трохи натфілем їх доопрацював.
За підсумками:новий датчик і відновлений роз'єм. Сирену клаксону довелося замінити. Стояв ГАЗівський равлик від попереднього господаря (просто втомився). Поставив таблетку bosch 0986320133
З приводу лампочок на приборці:був введений в оману автоелектриком, який переконливо висловився за відвал маси. Це не так. Відвалився провід збудження генератора. Він йде як на реле помилки щодо тиску олії, так і на прибирання. Так, на майбутнє:при повороті ключа на приладці с3 повинно горіти мінімум 5 лампочок (це без АБС, приладка без БК і БСК).
