Таким чином, трапилося мені на інтернет барахолці оголошення пропродаж магнітоли Nissan Connect за 50$. Магнітола б/в, булазнята на розбиранні, з Nissan NOTE.
/>
Мінус - немає ключа, але спроби для розблокування ще були.
Плюс:карта навігації та роз'єми в комплекті.
Здзвонився з господарем, як виявилося, що живемо в одному районі (через пару будинків) і купив у нього цей девайс. Розблокування.Спробував отримати код, через дилера Nissan Виявилося, що окрімсерійника, партномера, дати виробництва, потрібен ВІН машини (умене його не було), тому розлочити вони її не змогли :-(
Розуміючи, що код є на флешці, пробігся форумами типуCarHelp і Монітор і поцікавився як його віднімати...Складно і дорого, тому що потрібен програматор. br/>
Пішов на один з профільних форумів Тіїдам і звернувся до garymanПослуга, для форумчан 500 рублів (200 грн.) і через 5 хвилинробочий код у мене :-). Як я зрозумів garyman іwww.nissancode.ru - одна й та сама людина. Але через форум, цетрохи дешевше виходить.
Демонтаж Clarion
Для розбирання мені знадобилися:
1. Комплект пластикового інструменту колись я описував його в ційтемі свого бортжурналу:https://megadriver.org/p33237-instrument-dlia-rozbirannia-obsivki-avto
2. Хрестова викрутка № 1 та 2
3. Біта "зірочка"

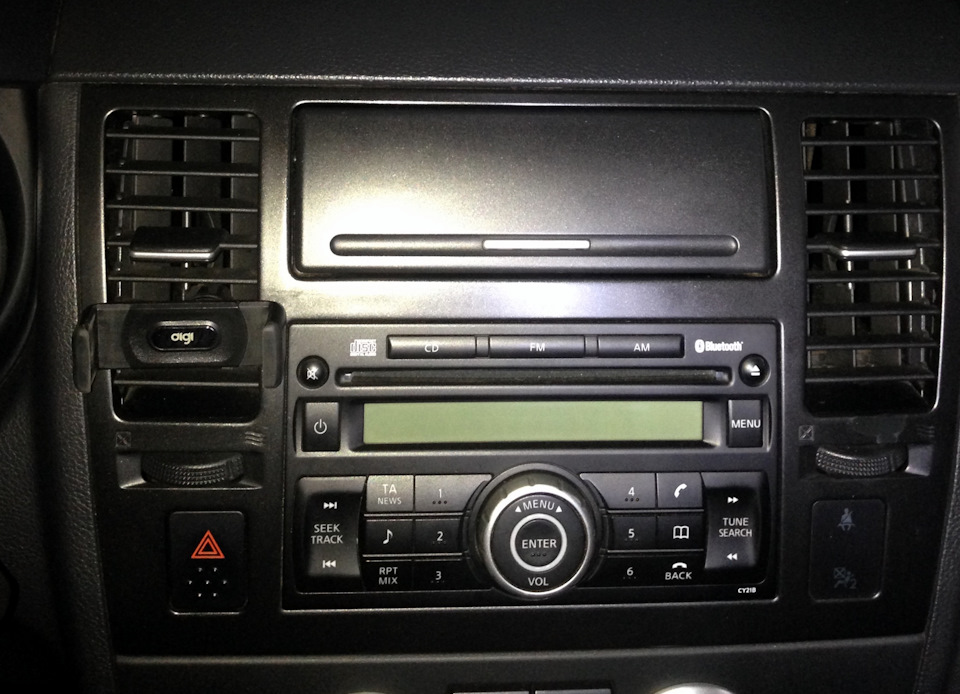

Маємо встановлену магнітолу:

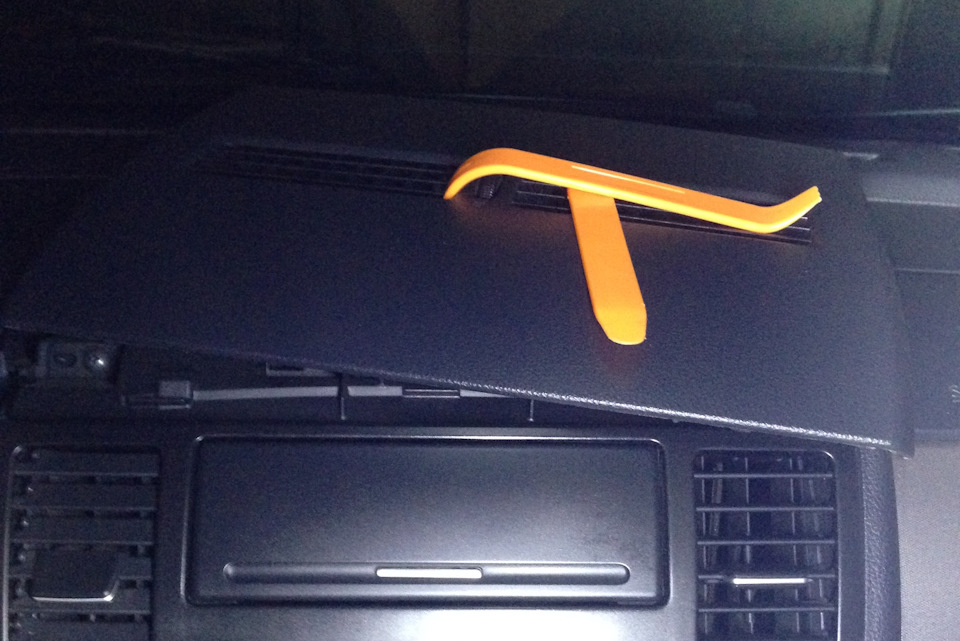

Піддягаю спереду верхню кришку на торпеді і з невеликим зусиллям "на себе" знімаю її.
>

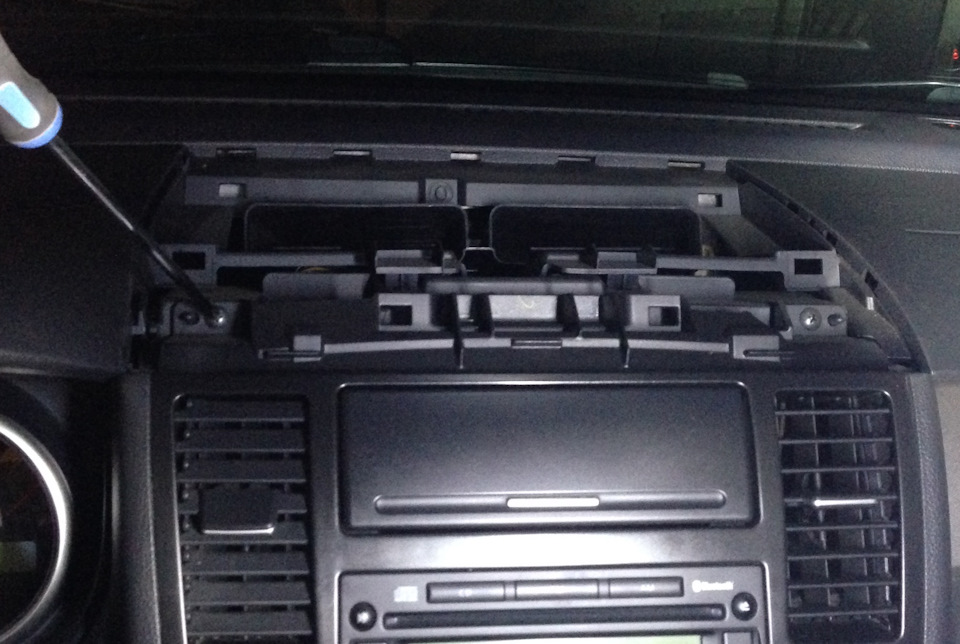

Далі відкрутив хрестовою викруткою два шурупи:

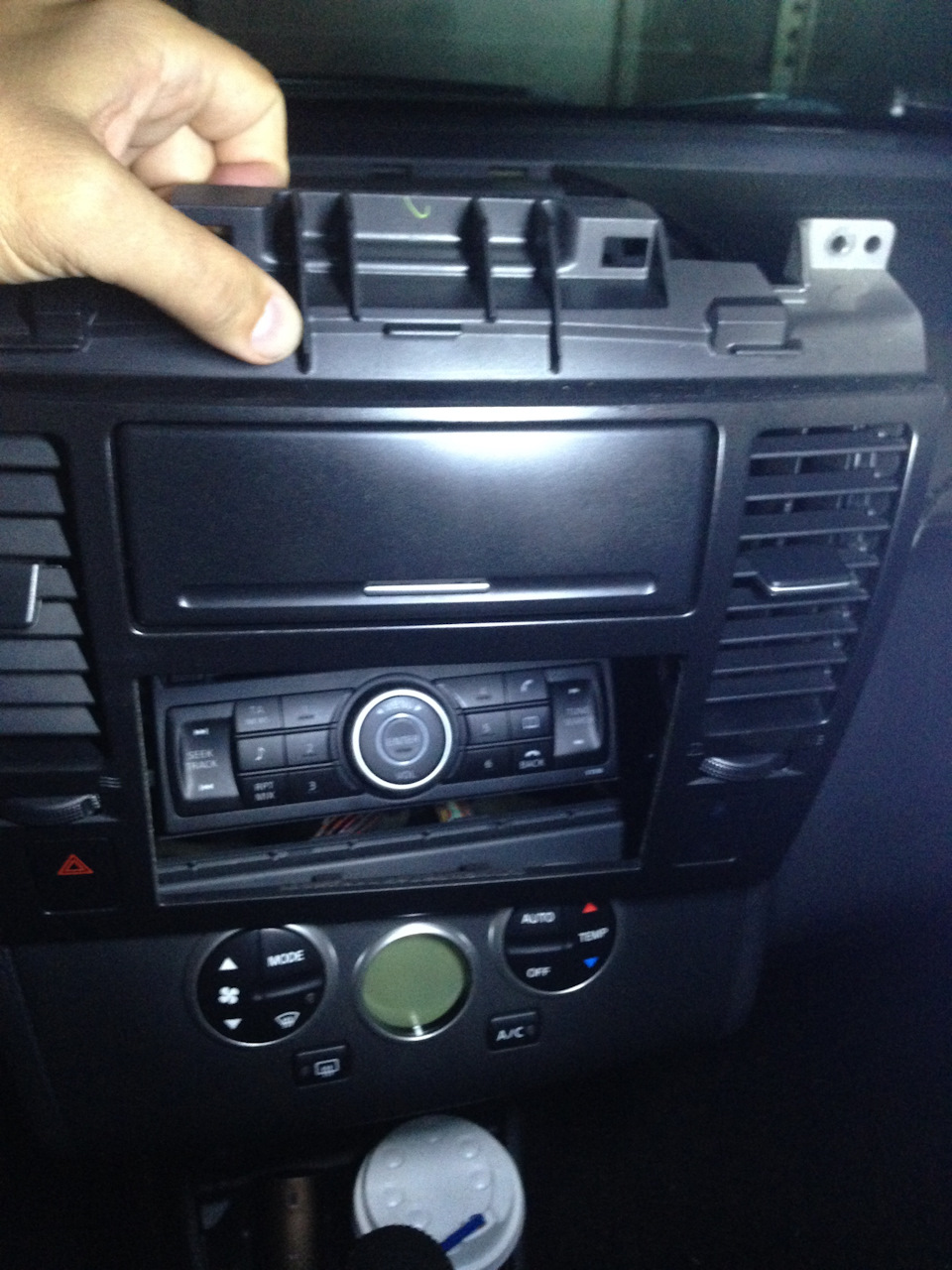

І акуратно зняв рамку "на себе":
< /p>
Далі є тонкість, у мене на рамці виводиться кнопка аварійноїзупинки та індикатор пасажирської подушки безпеки. Роз'єм кнопки "аварійної зупинки" - відключив, а ось щоб не вловити помилку поподушці безпеки, я відкрутив викруткою №1 шуруп, який тримав плату (плата на фото праворуч).
<

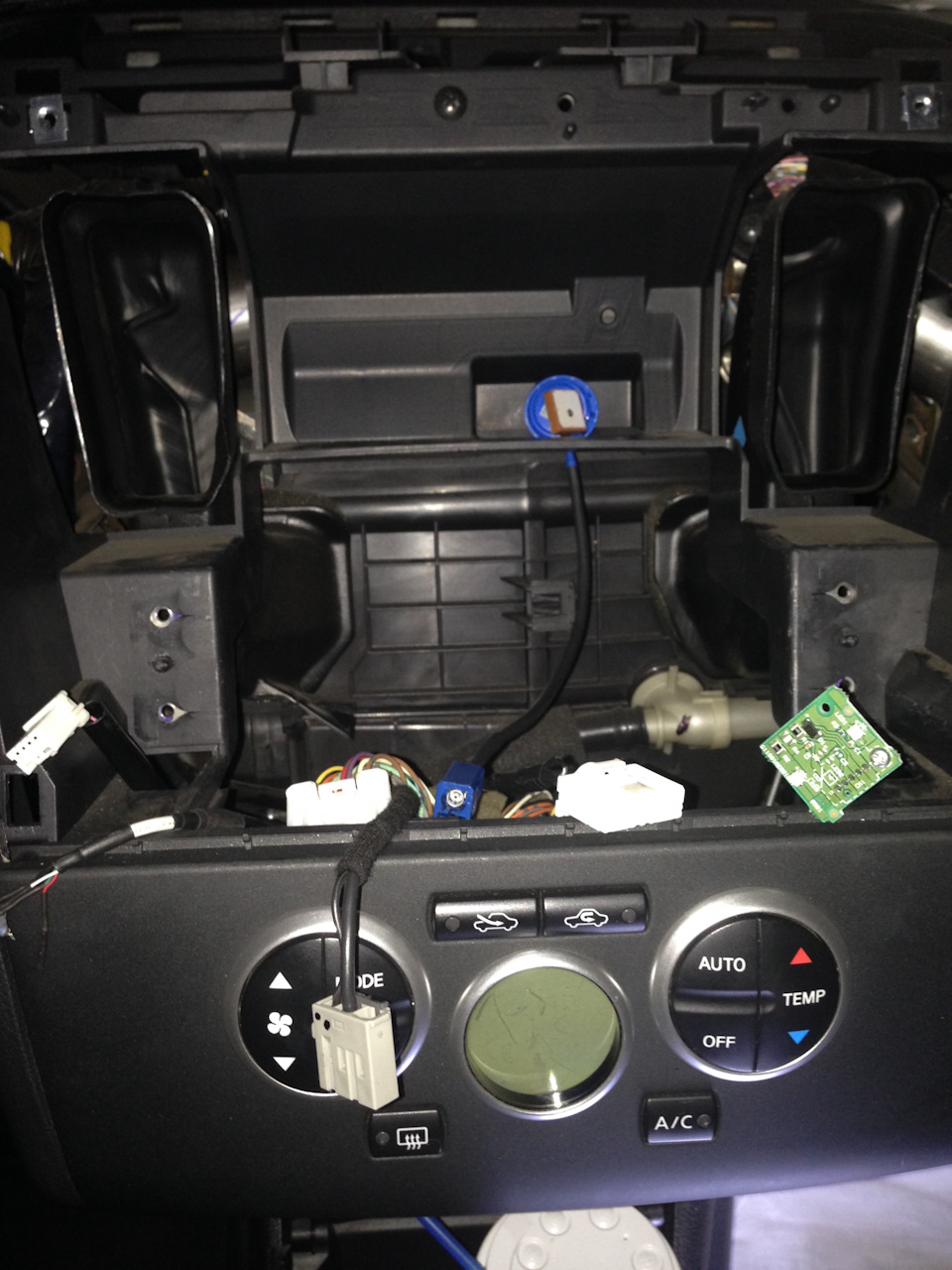

А ось і магнітола, яка кріпиться на 4 шурупах за "вуха". Післявідкручування Clarion, акуратно беру її в руки, тягну її трохи насебе і відстібаю другою рукою 3 роз'єми (основний (харчування+акустика), мікрофон, антена)). Потім битою "зірочка"зняв "вуха" з Clarion. Вуха промарковані L і R і стоїть стрілкавгору, так що переплутати їх, при наступній установці — неможна.
(живлення + акустика) і роз'єм антени - збігаються. Антену GPS іроз'єм мікрофона. Роз'єм USB зробив за допомогою ось цієї схеми зінтернету
Розпинування контактів 12 контактного роз'єму на магнітолі NISSANCLARION для підключення мікрофона, з боку проводів:
1 EQ1
7 MIC SIGNAL Розпинування контактів 24 контактних роз'ємів намагнітолі NISSAN Connect, з боку проводів:
34 MIC SIGNAL
35 MIC VCC
36 MIC GND
Перший контакт (1 EQ1) - заізолював і ніде не використовував.Варіантів його застосування описано в інтернеті багато, але йогопідключення, у мене, принаймні змін не дало.
Контакти витягуються з роз'єму за допомогою голки. Попередньо требазняти решітку і ззаду трохи розтиснути роз'єм. Розбирання/демонтажіClarion. Результату установки і невеликого часу експлуатації, конкретно в моєму випадку ... Конкретно, ця модель з NOTE - маєглянсову лицьову панель, у мене рамка - матова. Конкретно, цямодель не має відеовходу для підключення камери заднього виду.Шкода, як і раніше дивитимуся камеру на дисплеї в дзеркалі.
Кнопки керма у мене всі працюють і їхня функціональність — незмінилася.
Якість звуку, як на мою (я не меломан) — не змінилася. Акустика умене штатна (4 колонки + 2 пищалки). Плюси:1. 5 дюймовий дисплей зтачскріном
2.Читає MP3 з флешки, та й диски звичайно вміє читати.
3. Адресну книгу, з мого Iphone, магнітола вважала у кирилиці
1. Навігація 2011 року, як і її версії — повний відстій. Будь-якасучасна безкоштовна навігація встановлена на моєму Iphone— значно краща.
2. Магнітола не вимикається і не вмикається з кнопки "вКЛ", чомусьз неї запускається навігація. Чому для мене загадка. Якщо хтосьзнає спосіб її вирішити — ділитесь секретом.
Будуть питання пишіть, допоможу, підкажу, чим зможу.
Усім рівних доріг.
PS спасибі форумчанам Ozzy та Raffael69 запідказки.
Коментарі19
Добрий день. Якщо машину не продали, вирішили питання пункту 2 недоліки? Після установки Connect 1 така ж проблема. Не відключається, переходить на карту. А ось кнопки на кермі працюють справно
На Ніссан альмеру класик встає ця магнітола?
Доброго вечора підкажіть який перехідник потрібен?
Підкажіть. Без карти навігації її можна використовувати чи ні?
Звичайно можна. Радіо, MP3 та CD диски буде програвати.
Я включаю магнітолу і повідомлення на екрані про відсутність sd карти перекриває все.і прибрати не виходить. Як це зробити?
Буду в машині перевірю, у мене картка стоїть, але наскільки я пам'ятаю без карти вмикав радіо без проблем.
Перевірив працездатність без SD Карти. Якщо не використовувати функції MAP, NAV про карту навіть не згадує. Якщо натиснув MAP вилетів цей напис, у мене забирається натисканням на кнопку FM, телефон і т.п.
Дякую за інформацію. У мене не працюють кнопки. Магнітола вмикається, але я не можу нікуди зайти навіть з картою. Повернув магнітолу. Думаю справа була в ній.
Таке питання, якщо я ставитиму nissan connect 1 в місце своєї звичайної штатної магнітоли CY21B проблеми можуть бути? Або роз'єми однакові?
Потрібен ще один роз'єм і gps антена з роз'ємом.
Зрозумів спасибі)
Дружище дякую за статтю, за твоєю картинкою зібрав собі провід юзб аукс
Вітаю, хотів запитати про usb, все зробив згідно з твоїми схемами, але флешка не блимає інфу на дисплей не виводить, що не так не зрозумію? Може потрібно usb якою кнопкою запускати? З мікрофоном все вийшло спасибі! Може чого підкажеш? продзвонював вс...
Та ж фігня до речі, встановив замість старої Клари, все запрацювало, та ж мікрофон, а ось usb ніяк себе не проявляє, взагалі ...
Друга куди ти мікрофон запиляв, контакти все
Друг підкажи, як зрозуміти у мене з камерою чи без? Nissan connect 1 (розетка над живленням повна контактів)
А з якої машини?
Не знаю, на Авіто взяв влітку, коду не було, вчора Ігор Боков надіслав за 600 руб все орить, ось тепер мікрофон треба підключити і антену зробити-з антеною звичайно складніше треба покурити вашу інфу, і по камері зад виду зрозуміти, можна чи ні
