Ось і почалося складання рами )) нарешті те!
Лонжеронна периферійна рама

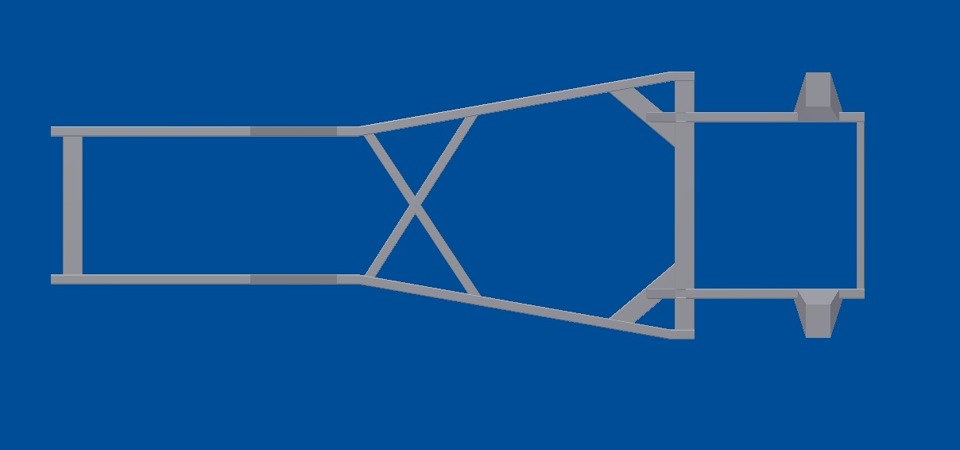

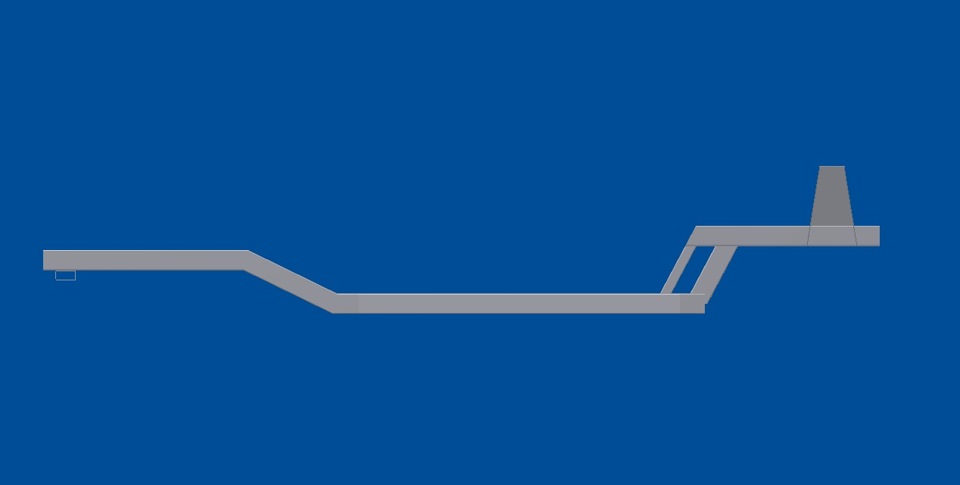

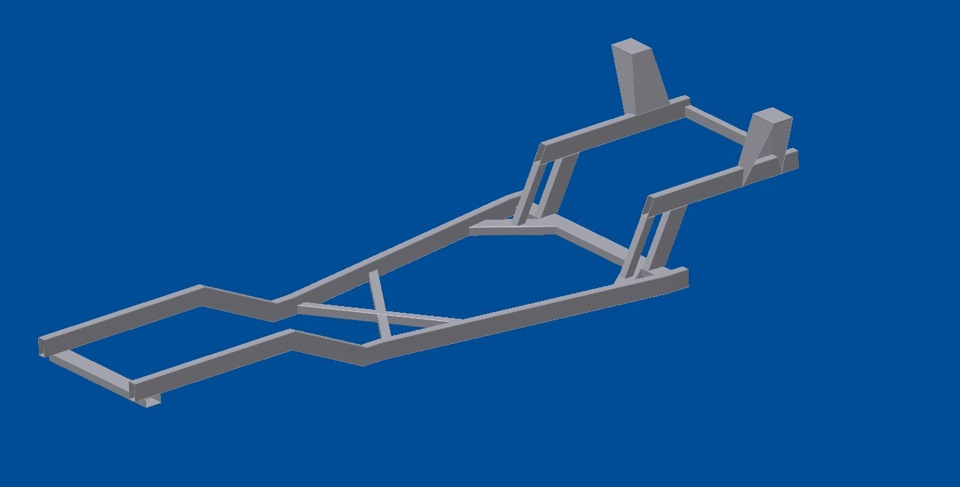

за мотивами креслень виходить ось таке!
Дивлюся на малюнки і думаю, а чи не порве хрестовина, в серединіяка, основний лонжерон, адже кріпиться буде до однієї зі сторінквадратної труби і цю сторону може порвати, тому що працює однасторона.
Або на основному лонжероні робити вирізи під хрест і в зварювати (червоним), або доповнити конструкцію, що на малюнку вварюєтьсястрижнями, які будуть передавати навантаження від хрестовини додругої стінки лонжерону! (помаранчевим)
Коментарі3
Можна передати навантаження на Х-поперечину за допомогою накладок, приварених до верхньої та нижньої полиці лонжеронів. Можна приварити кінці Х-поперечки через товстіші пластини ромбовидної форми-раму поперек варити не слід. А взагалі-то по рамах мат...

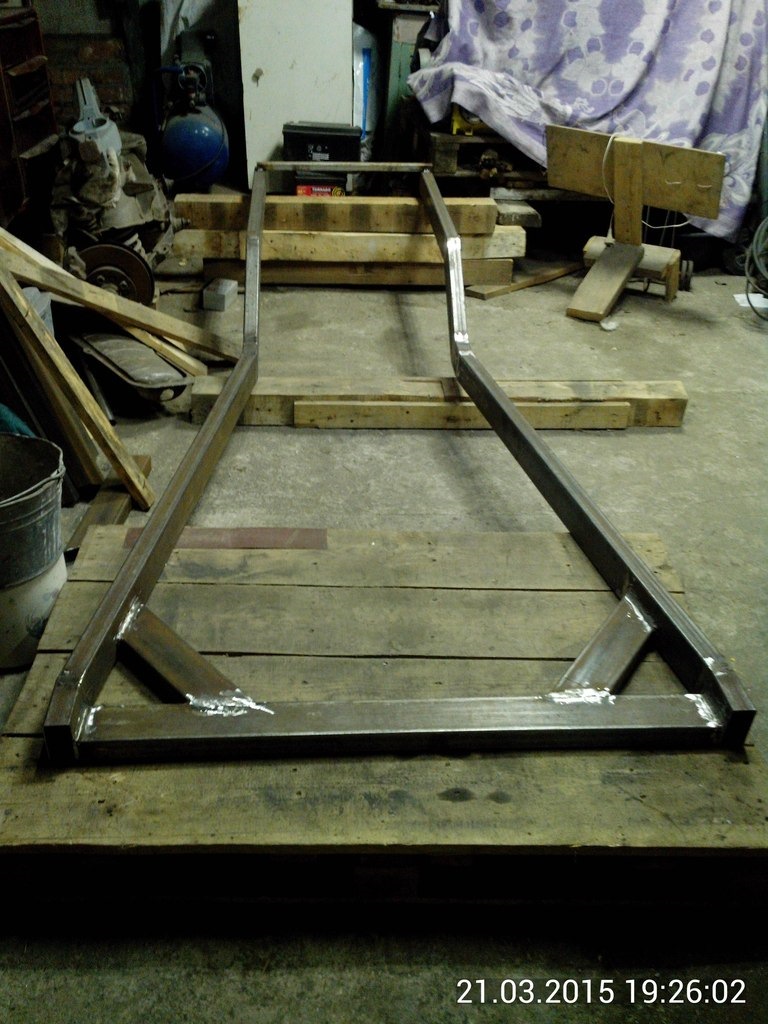

додивлюся, подумаю ще! Поки планую прикріпити задню балку, а від неї вже дивитися, де буде проміжний підшипник кардана, і кріпити хрестовину рами. кардан буде НАД хрестовиною. додав фото задньої балки!
Дивлюсь на малюнки і думаю, а чи не порве хрестовина, в середині яка, основний лонжерон. Адже кріпиться буде до однієї зі сторін квадратної труби і цю сторону може порвати, тому що працює одна сторона. (Або на основному лонжероні робити вирізи під хр...
